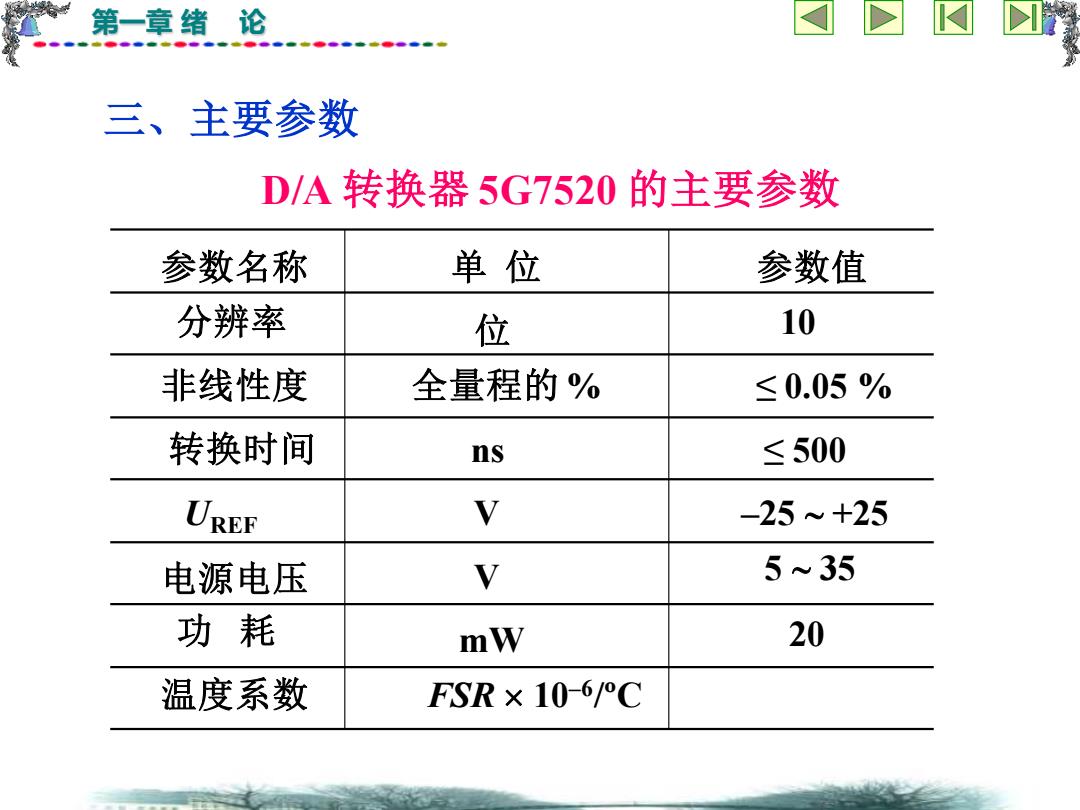

第一章绪论 三、主要参数 D/A转换器5G7520的主要参数 参数名称 单位 参数值 分辨率 位 10 非线性度 全量程的% ≤0.05% 转换时间 ns ≤500 UREF V -25~+25 电源电压 V 5~35 功耗 mW 20 温度系数 FSR×10-6/°C
第一章 绪 论 三、主要参数 D/A 转换器 5G7520 的主要参数 参数名称 单 位 参数值 分辨率 位 10 非线性度 转换时间 UREF 全量程的 % ≤ 0.05 % ns ≤ 500 V 电源电压 V –25 +25 5 35 功 耗 mW 20 温度系数 FSR 10–6 /ºC

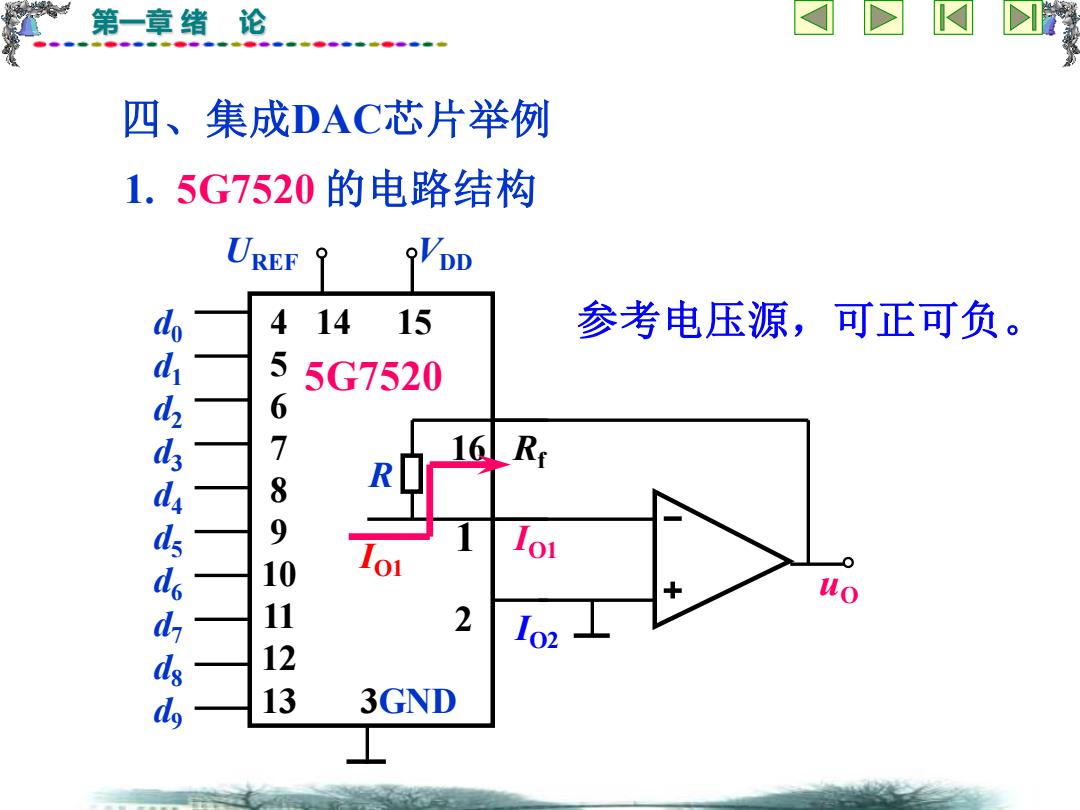

第一章绪论 四、集成DAC芯片举例 1.5G7520的电路结构 UREF 4 1415 参考电压源，可正可负。 5 5G7520 6 7 16R 8 9 01 10 01 11 uo 2 13 3GND
第一章 绪 论 四、集成DAC芯片举例 1. 5G7520 的电路结构 UREF IO1 IO2 d4 5G7520 1 2 3 4 5 6 7 8 16 14 15 13 12 11 10 9 VDD d3 d2 d1 d0 d5 d6 d7 d8 d9 Rf GND uO R IO1 参考电压源，可正可负
