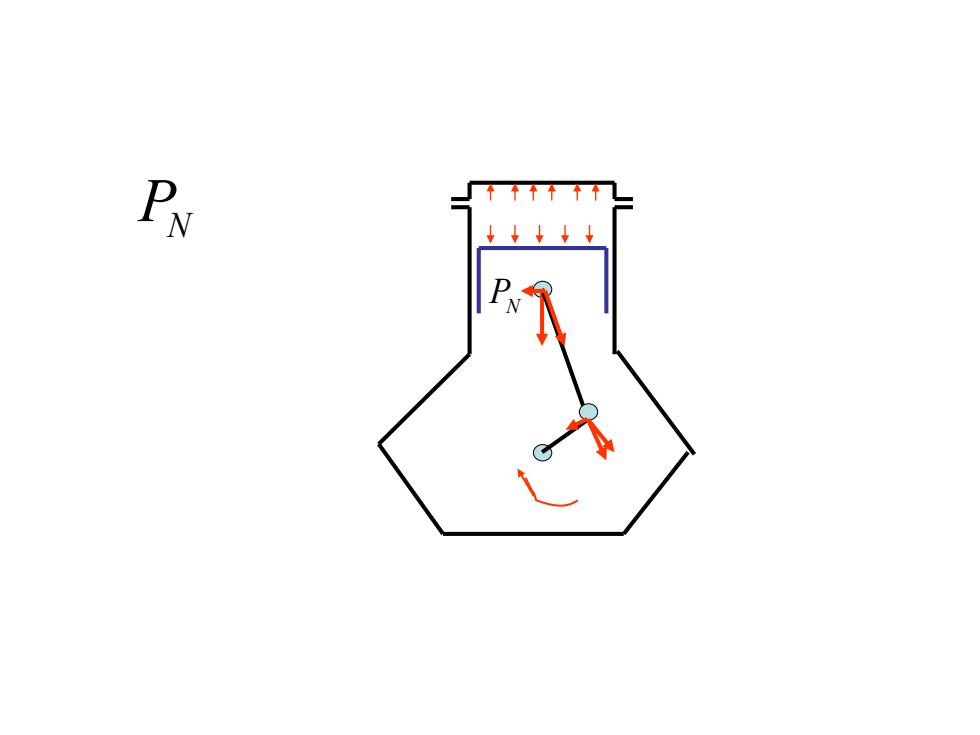

PN ↑↑↑↑↑ ↓↓↓↓
PN PN

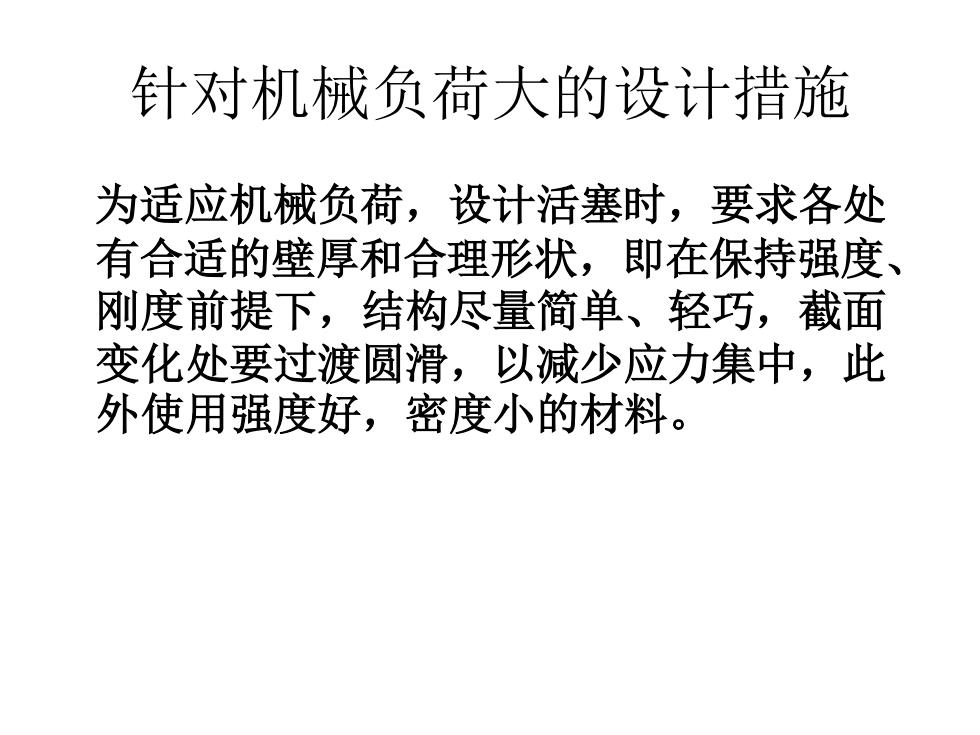

针对机械负荷大的设计措施 为适应机械负荷，设计活塞时，要求各处 有合适的壁厚和合理形状，即在保持强度、 刚度前提下，结构尽量简单、轻巧，截面 变化处要过渡圆滑，以减少应力集中，此 外使用强度好，密度小的材料
针对机械负荷大的设计措施 为适应机械负荷，设计活塞时，要求各处 有合适的壁厚和合理形状，即在保持强度、 刚度前提下，结构尽量简单、轻巧，截面 变化处要过渡圆滑，以减少应力集中，此 外使用强度好，密度小的材料

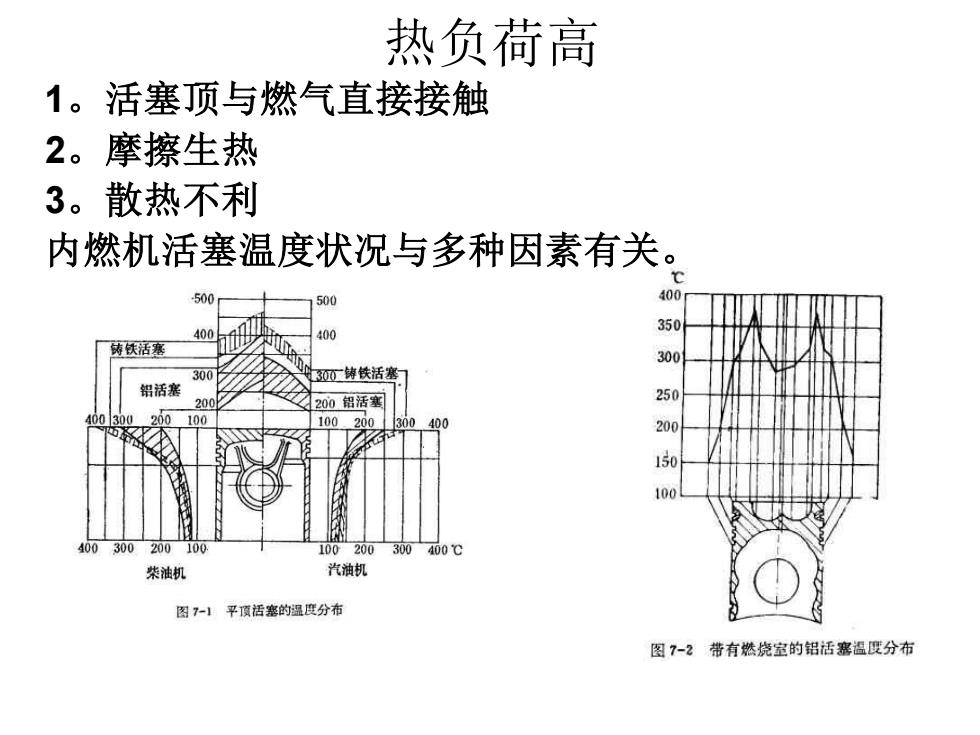

热负荷高 1。活塞顶与燃气直接接触 2。摩擦生热 3。散热不利 内燃机活塞温度状况与多种因素有关。 500 500 400 400 400 350 铸铁活塞 300 300 铸铁活塞 铝活塞 20 200铝活塞 400300200100 100_200 00 20 10 400300200 100 100200 300400℃ 柴油机 汽油机 图7-1平顶活塞的温度分布 图7-2带有然烧室的铝活塞温度分布
热负荷高 1。活塞顶与燃气直接接触 2。摩擦生热 3。散热不利 内燃机活塞温度状况与多种因素有关

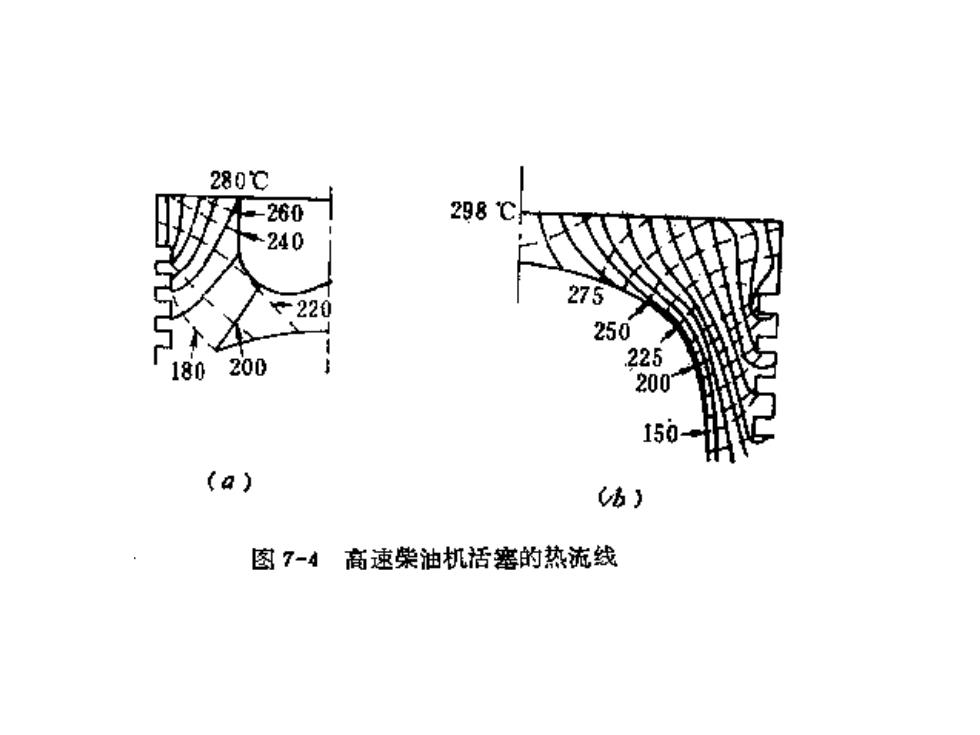

280℃ -260 298℃ 240 220 275 250 180200 225 200 150 (a) Cb) 图7-4高速樂油机活塞的热流线

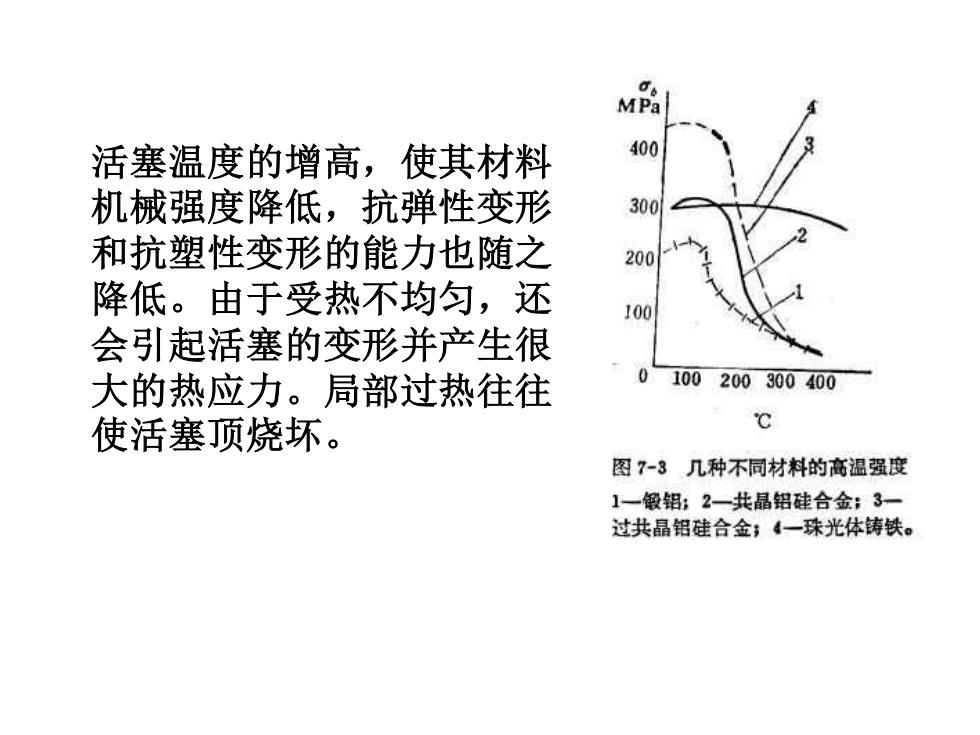

MPa 活塞温度的增高，使其材料 400 机械强度降低，抗弹性变形 300 和抗塑性变形的能力也随之 200 降低。由于受热不均匀，还 100 会引起活塞的变形并产生很 大的热应力。局部过热往往 0100200300400 使活塞顶烧坏。 ℃ 图7-3几种不同材料的高温强度 1一锻铝；2一共晶铝硅合金；3一 过共晶铝硅合金；4一珠光体铸铁
活塞温度的增高，使其材料 机械强度降低，抗弹性变形 和抗塑性变形的能力也随之 降低。由于受热不均匀，还 会引起活塞的变形并产生很 大的热应力。局部过热往往 使活塞顶烧坏
