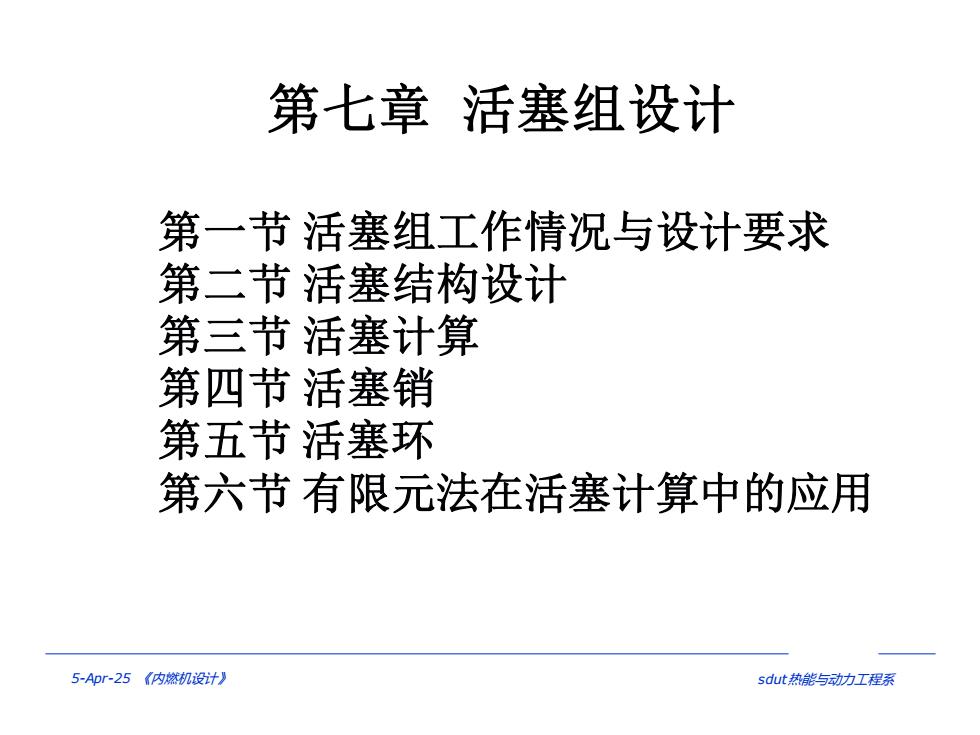

第七章活塞组设计 第一节活塞组工作情况与设计要求 第二节活塞结构设计 第三节活塞计算 第四节活塞销 第五节活塞环 第六节有限元法在活塞计算中的应用 5-4pr-25内燃机设计) sdut热能与动力工程系
5-Apr-25 《内燃机设计》 sdut热能与动力工程系 第一节 活塞组工作情况与设计要求 第二节 活塞结构设计 第三节 活塞计算 第四节 活塞销 第五节 活塞环 第六节 有限元法在活塞计算中的应用 第七章 活塞组设计

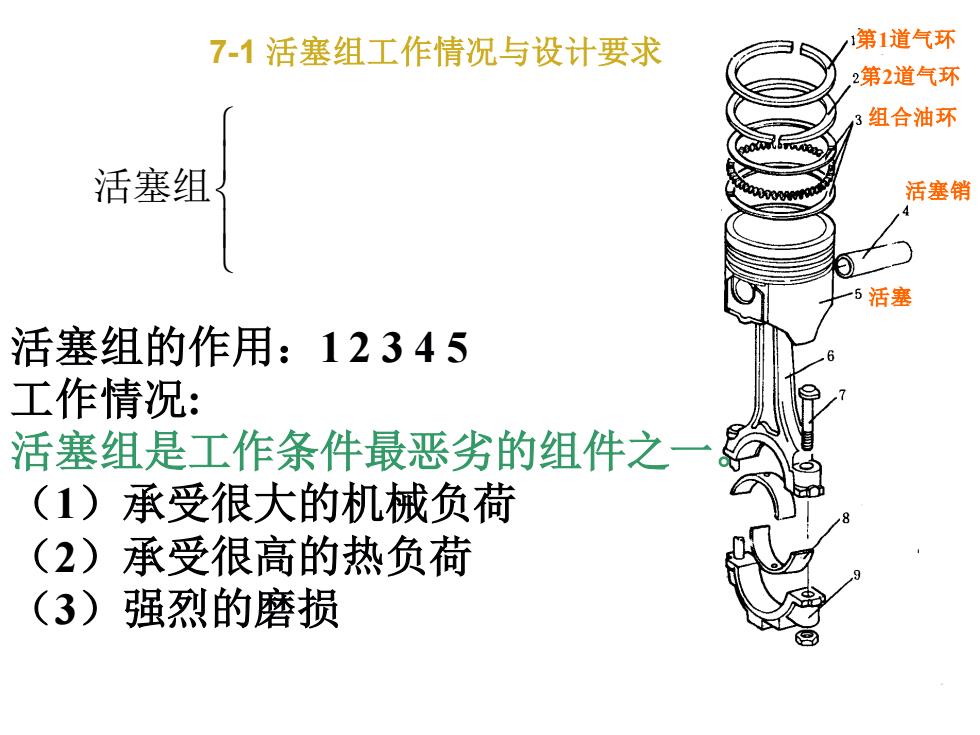

7-1活塞组工作情况与设计要求 第1道气环 2第2道气环 3 组合油环 活塞组 活塞销 5活塞 活塞组的作用：12345 工作情况： 活塞组是工作条件最恶劣的组件之 (1)承受很大的机械负荷 (2)承受很高的热负荷 (3)强烈的磨损
第1道气环 第2道气环 组合油环 活塞销 活塞 7-1 活塞组工作情况与设计要求 活塞组 活塞组的作用：1 2 3 4 5 工作情况: 活塞组是工作条件最恶劣的组件之一。 （1）承受很大的机械负荷 （2）承受很高的热负荷 （3）强烈的磨损

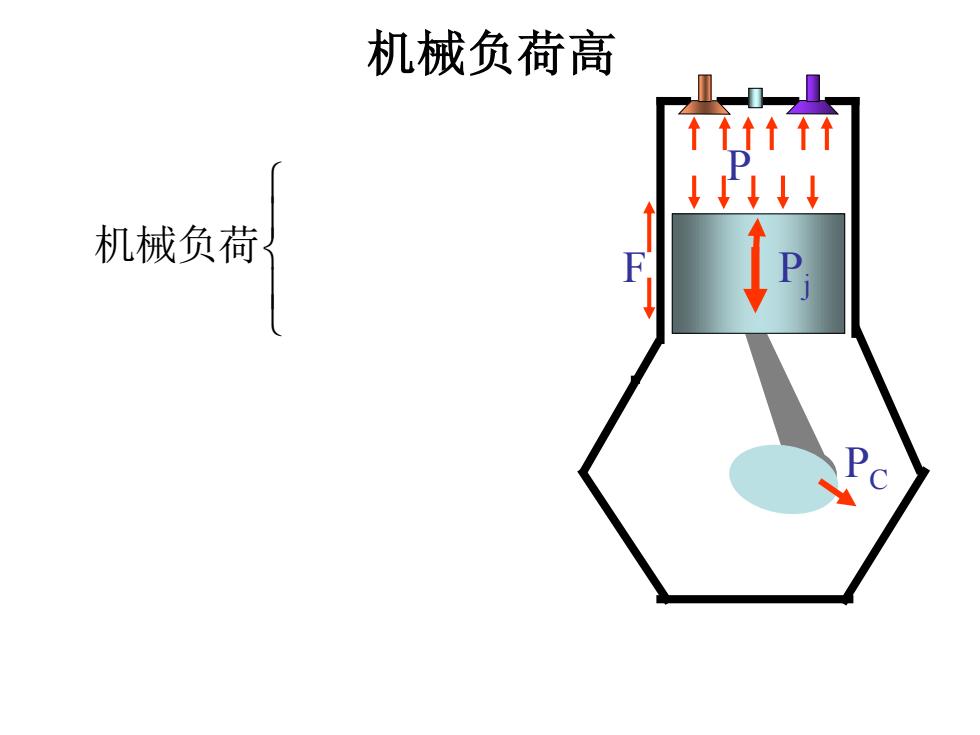

机械负荷高 机械负荷
机械负荷高 机械负荷 P Pj PC F
汽油机Pgm=3~6MPa 非增压柴油机Pmax=6~9MPa 增压柴油机Pgma=l3~15MPa
max max max 3 ~ 6 6 ~ 9 13 ~ 15 g g g p MPa p MPa p MPa = = = 汽油机 非增压柴油机 增压柴油机 P g

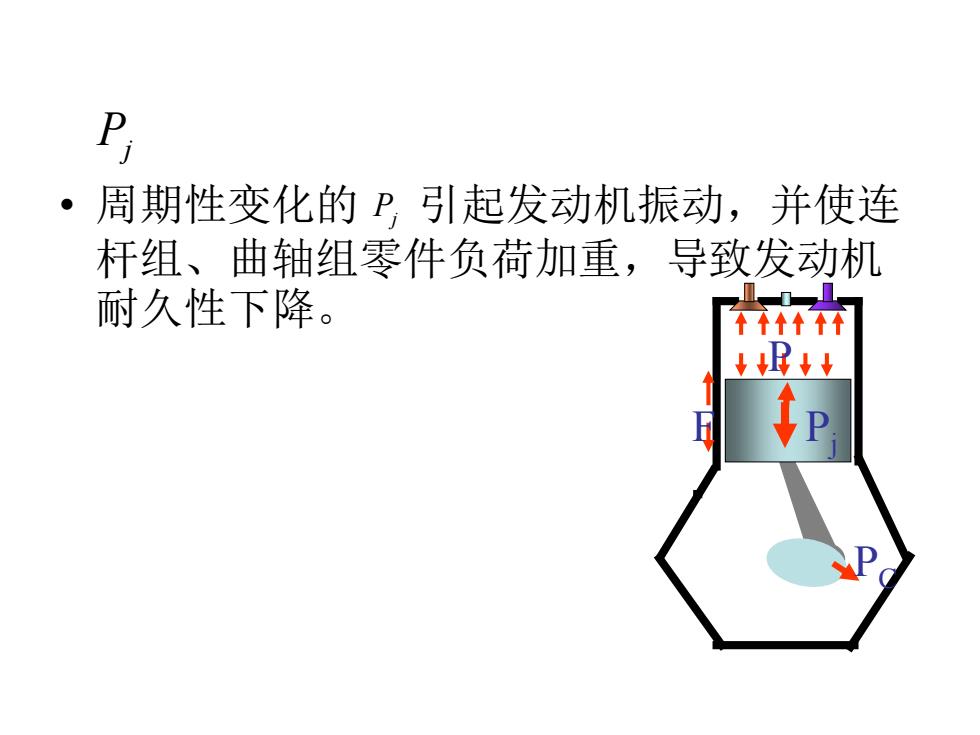

P ·周期性变化的P,引起发动机振动，并使连 杆组、曲轴组零件负荷加重，导致发动机 耐久性下降。 ↓理↓5
• 周期性变化的 引起发动机振动，并使连 杆组、曲轴组零件负荷加重，导致发动机 耐久性下降。 Pj Pj P Pj PC F
