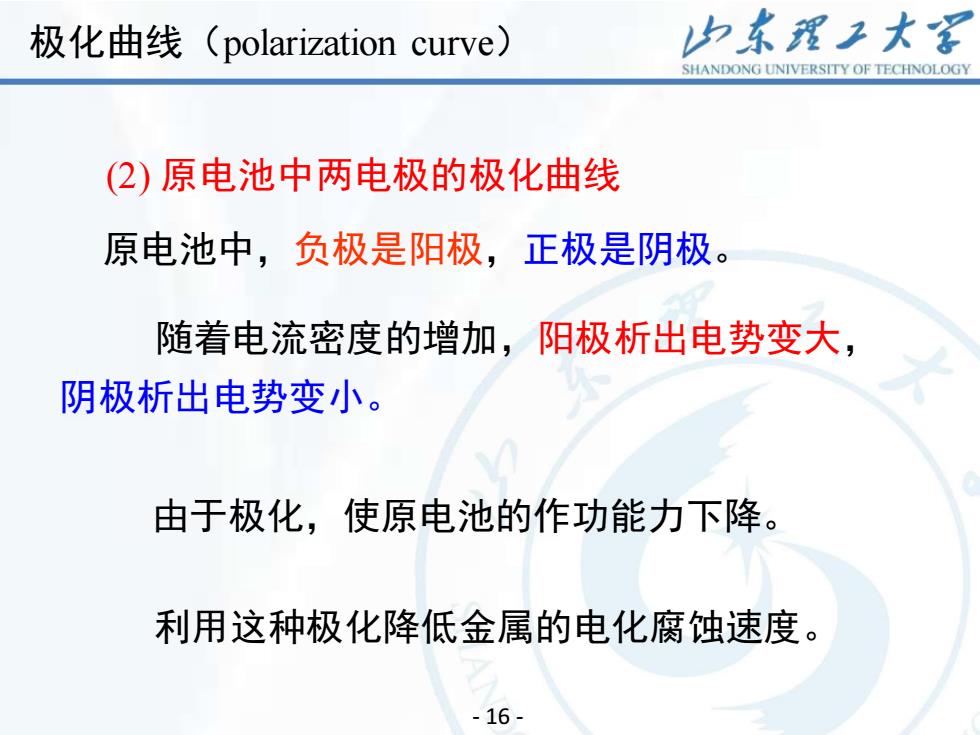

极化曲线(polarization curve) 归东翟工大彩 SHANDONG UNIVERSITY OF TECHNOLOGY (2)原电池中两电极的极化曲线 原电池中，负极是阳极，正极是阴极。 随着电流密度的增加，阳极析出电势变大， 阴极析出电势变小。 由于极化，使原电池的作功能力下降。 利用这种极化降低金属的电化腐蚀速度。 -16
(2) 原电池中两电极的极化曲线 原电池中，负极是阳极，正极是阴极。 利用这种极化降低金属的电化腐蚀速度。 随着电流密度的增加，阳极析出电势变大， 阴极析出电势变小。 由于极化，使原电池的作功能力下降。 - 16 - 极化曲线（polarization curve）

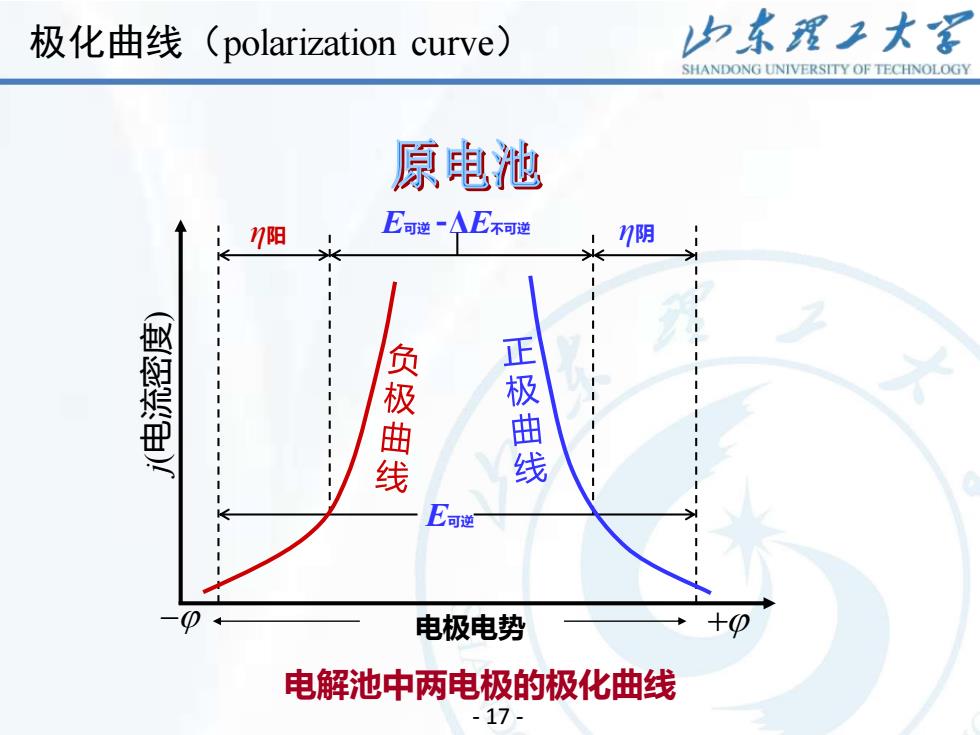

极化曲线（polarization curve) 归东理王大彩 SHANDONG UNIVERSITY OF TECHNOLOGY 原电池 1η阳 E可逆-△E不可逆 17阴 负极曲线 正极曲线 E可逆 电极电势 +0 电解池中两电极的极化曲线 -17-
电解池中两电极的极化曲线 j (电流密度 ) E可逆 η阳 E可逆 -ΔE不可逆 η阴 − 电极电势 + - 17 - 极化曲线（polarization curve）
