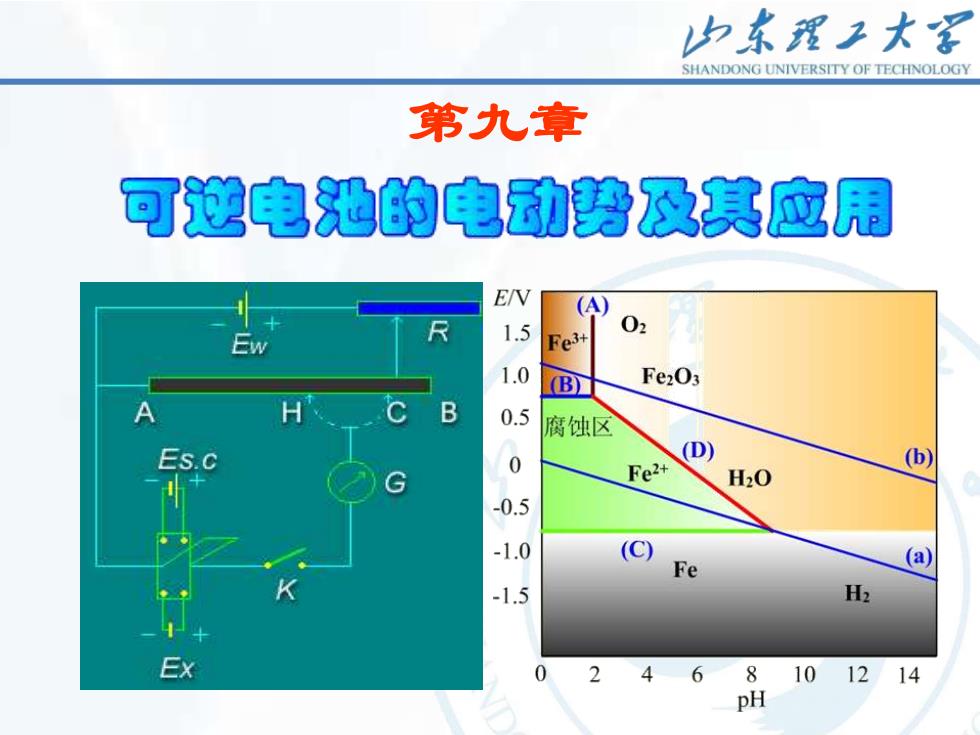

山东理工大客SHANDONGUNIVERSITYOFTECHNOLOGY第九章可逆电池的电动势及其应用E/V(A)02R1.5Fe3+EW1.0Fe203(B)BHA福0.5腐蚀区(D)(b)ES.C0Fe2+H2010.5-1.0(C)(a)FeH2-1.5Ex28046101214pH
2 第九章

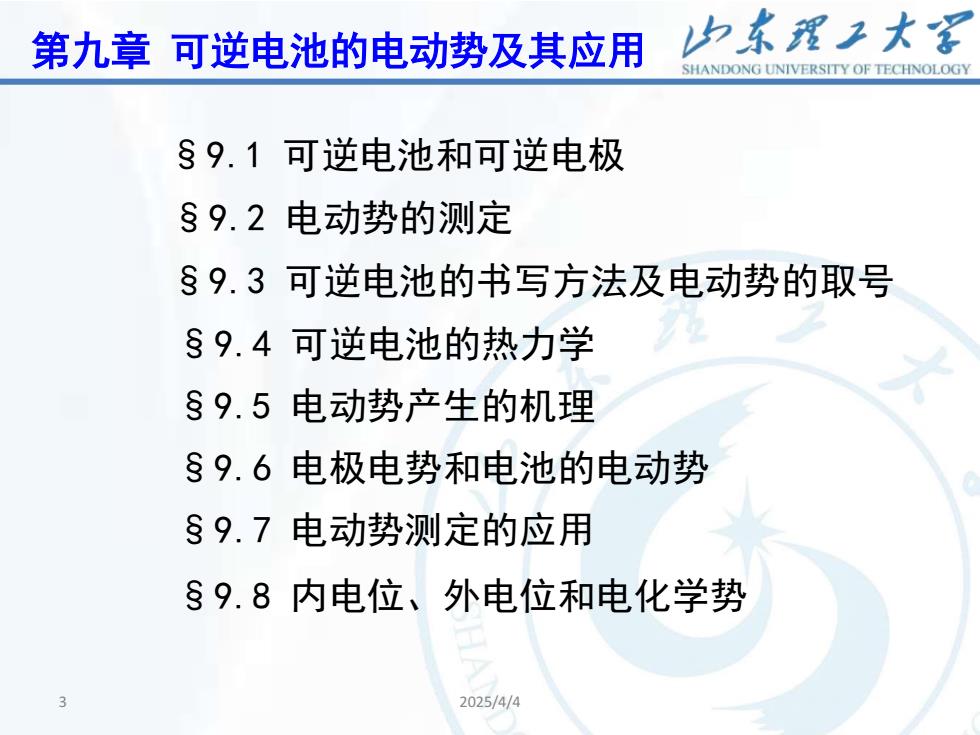

山东理工大客第九章可逆电池的电动势及其应用SHANDONGUNIVERSITYOFTECHNOLOGYS9.1可逆电池和可逆电极S9.2 电动势的测定S9.3可逆电池的书写方法及电动势的取号S9.4可逆电池的热力学S9.5电动势产生的机理89.6电极电势和电池的电动势S9.7电动势测定的应用s9.8内电位、外电位和电化学势2025/4/43
3 2025/4/4 3 第九章 可逆电池的电动势及其应用 §9.1 可逆电池和可逆电极 §9.2 电动势的测定 §9.3 可逆电池的书写方法及电动势的取号 §9.4 可逆电池的热力学 §9.5 电动势产生的机理 §9.6 电极电势和电池的电动势 §9.7 电动势测定的应用 §9.8 内电位、外电位和电化学势

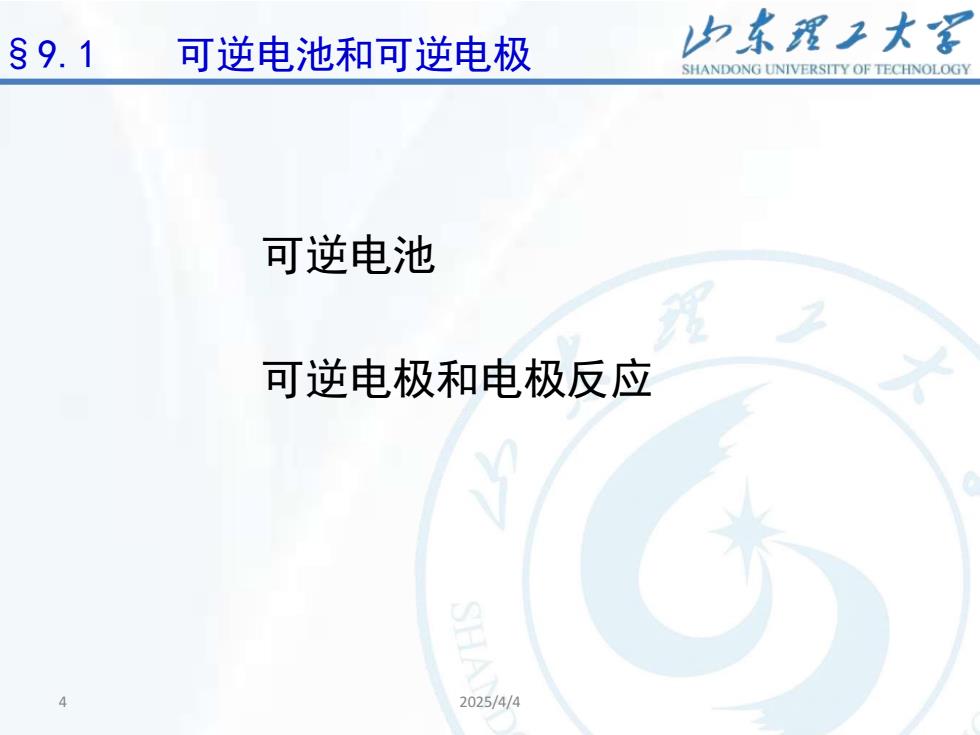

山东理工大客S 9. 1可逆电池和可逆电极SHANDONGUNIVERSITYOFTECHNOLOGY可逆电池强可逆电极和电极反应2025/4/41
4 2025/4/4 4 §9.1 可逆电池和可逆电极 可逆电池 可逆电极和电极反应

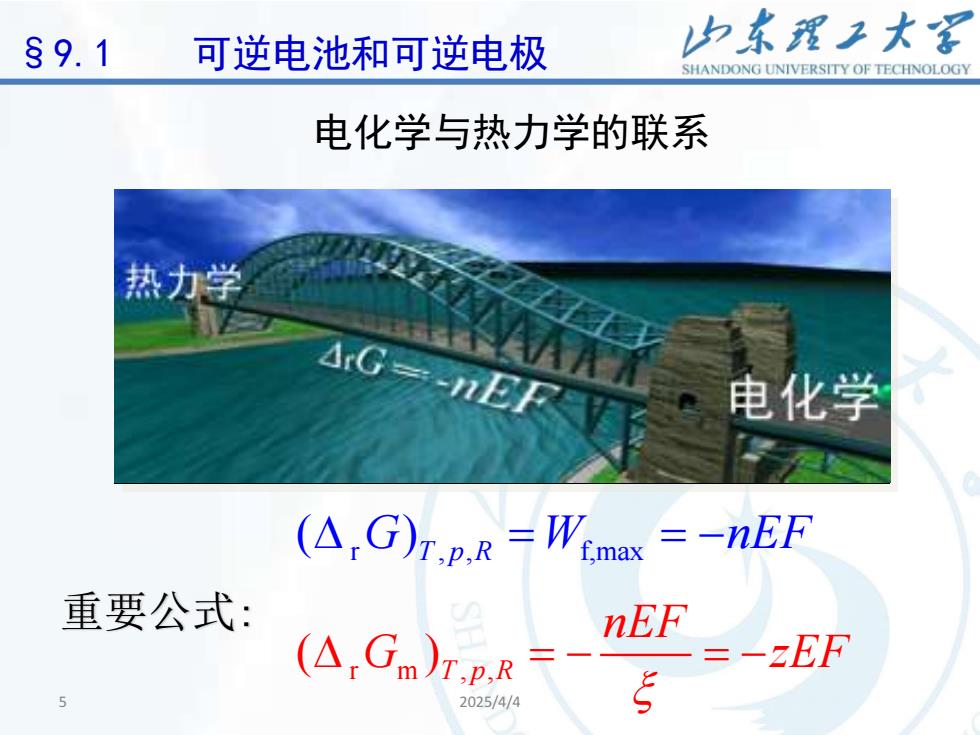

山东理工大客S 9. 1可逆电池和可逆电极SHANDONGUNIVERSITYOFTECHNOLOGY电化学与热力学的联系热力学ArG--nEF电化学(A,G)T,p,R = W)=-nEFfmax重要公式：nEF=-zEF(△,Gm)T,p,RXS52025/4/4
5 2025/4/4 5 重要公式: r , , f,max ( ) = = − G W nEF T p R r m , , ( )T p R nEF G zEF = − = − 电化学与热力学的联系 §9.1 可逆电池和可逆电极

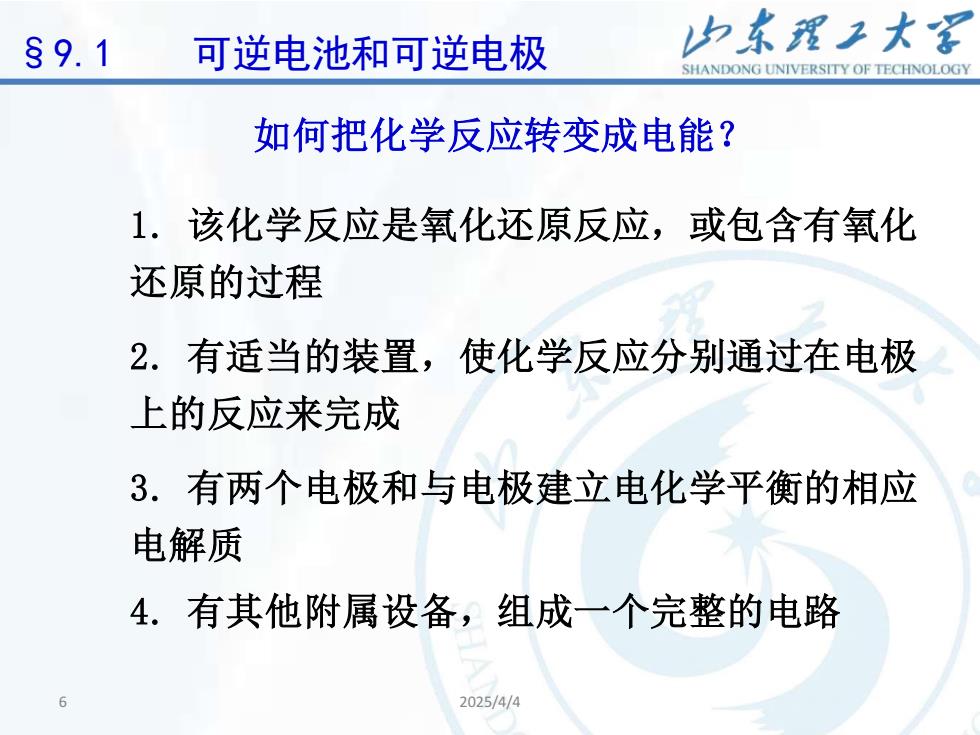

山东理工大客S 9. 1可逆电池和可逆电极SHANDONGUNIVERSITYOFTECHNOLOGY如何把化学反应转变成电能？1：该化学反应是氧化还原反应，或包含有氧化还原的过程2.．有适当的装置，使化学反应分别通过在电极上的反应来完成3．有两个电极和与电极建立电化学平衡的相应电解质4．有其他附属设备，组成一个完整的电路2025/4/46
6 2025/4/4 6 如何把化学反应转变成电能？ 1. 该化学反应是氧化还原反应，或包含有氧化 还原的过程 2. 有适当的装置，使化学反应分别通过在电极 上的反应来完成 3. 有两个电极和与电极建立电化学平衡的相应 电解质 4. 有其他附属设备，组成一个完整的电路 §9.1 可逆电池和可逆电极
