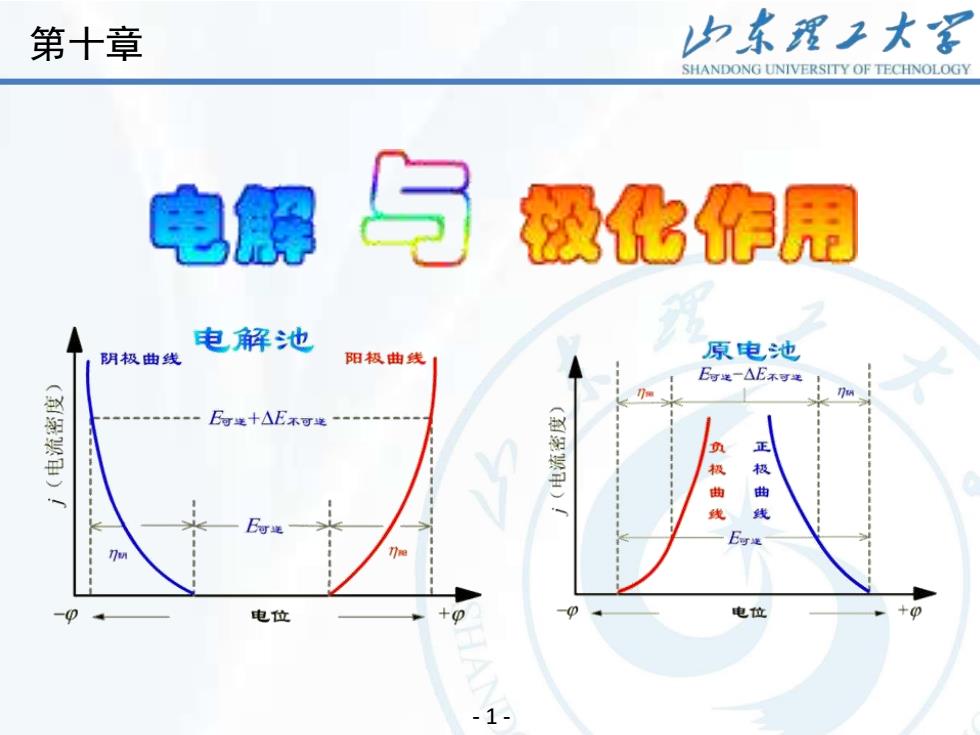

第十章 归东理王大彩 SHANDONG UNIVERSITY OF TECHNOLOGY 电服 与 微化作用 电解池 阴极曲线 阳极曲线 原电池 E送-△E不可送 可十△E不可 负枫曲 线 正极曲线 E 电位 电位
- 1 - 第十章

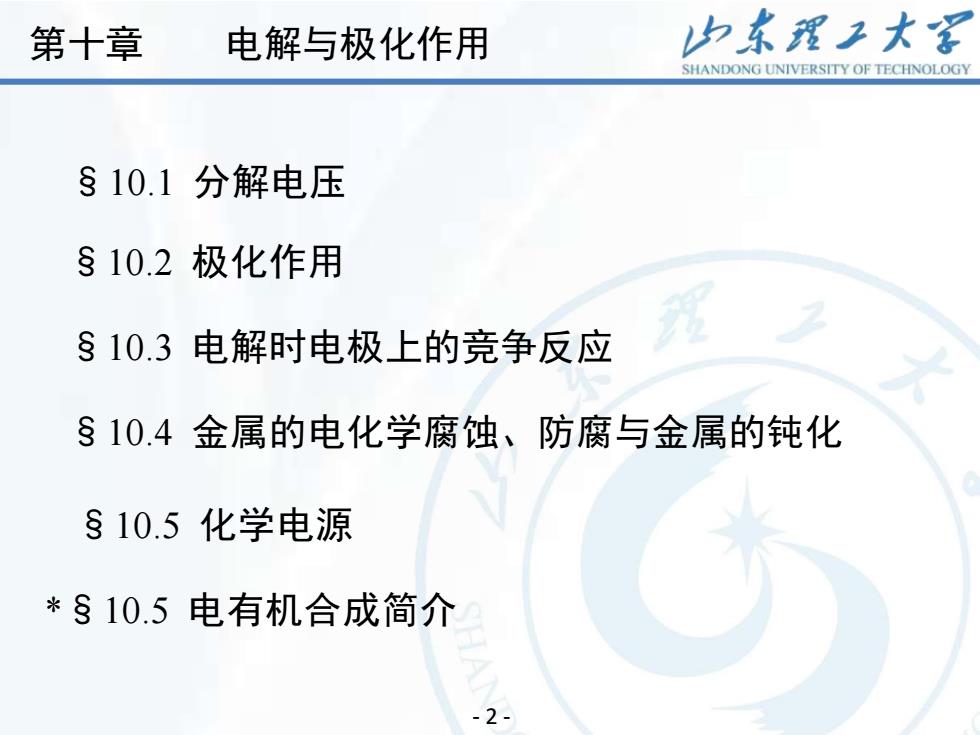

第十章 电解与极化作用 中东理王大得 SHANDONG UNIVERSITY OF TECHNOLOGY §10.1分解电压 §10.2极化作用 §10.3电解时电极上的竞争反应 §10.4金属的电化学腐蚀、防腐与金属的钝化 §10.5化学电源 *§10.5电有机合成简介
§10.1 分解电压 §10.3 电解时电极上的竞争反应 §10.2 极化作用 §10.4 金属的电化学腐蚀、防腐与金属的钝化 §10.5 化学电源 *§10.5 电有机合成简介 第十章 电解与极化作用 - 2 -

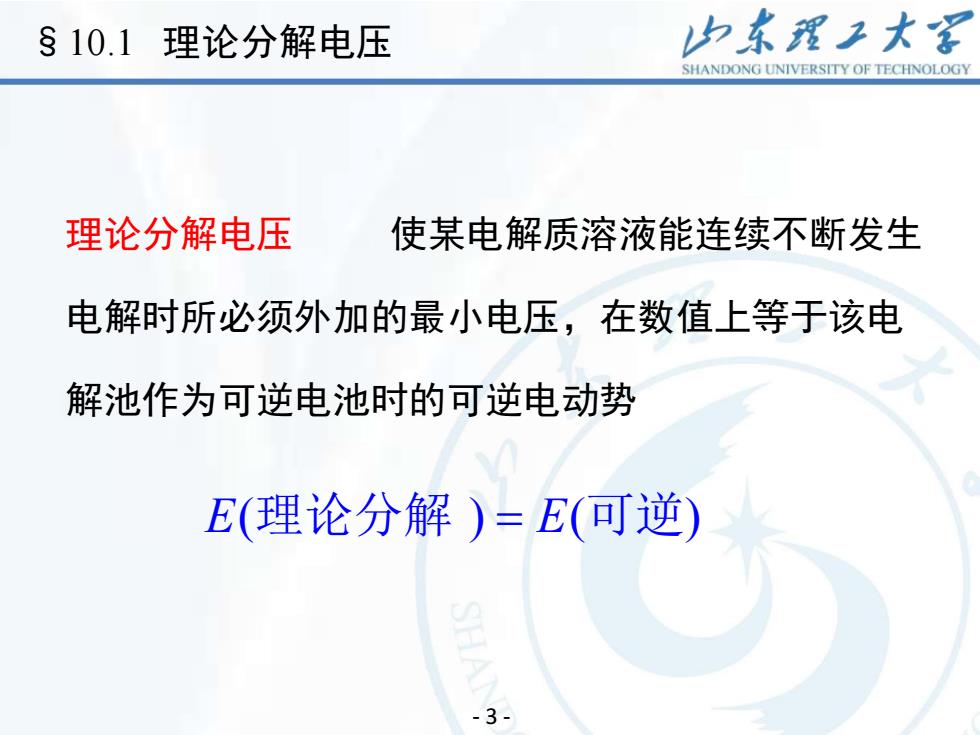

§10.1理论分解电压 归东理子大彩 SHANDONG UNIVERSITY OF TECHNOLOGY 理论分解电压 使某电解质溶液能连续不断发生 电解时所必须外加的最小电压，在数值上等于该电 解池作为可逆电池时的可逆电动势 E(理论分解)=E(可逆) -3-
理论分解电压 使某电解质溶液能连续不断发生 电解时所必须外加的最小电压，在数值上等于该电 解池作为可逆电池时的可逆电动势 E E ( ) ( ) 理论分解 可逆 = - 3 - §10.1 理论分解电压

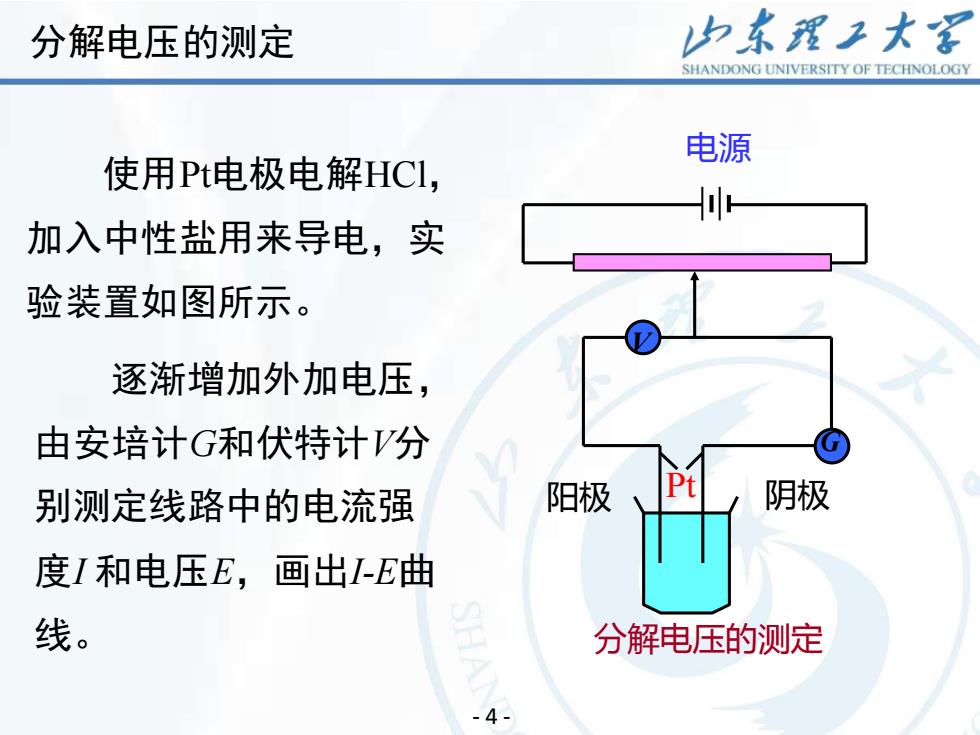

分解电压的测定 力东理王大 SHANDONG UNIVERSITY OF TECHNOLOGY 电源 使用Pt电极电解HCl, 加入中性盐用来导电，实 验装置如图所示。 逐渐增加外加电压， 由安培计G和伏特计V分 别测定线路中的电流强 阳极 阴极 度I和电压E,画出1-E曲 线。 分解电压的测定 4
使用Pt电极电解HCl， 加入中性盐用来导电，实 验装置如图所示。 逐渐增加外加电压， 由安培计G和伏特计V分 别测定线路中的电流强 度I 和电压E，画出I-E曲 线。 电源 分解电压的测定 阳极 Pt 阴极 V G - 4 - 分解电压的测定

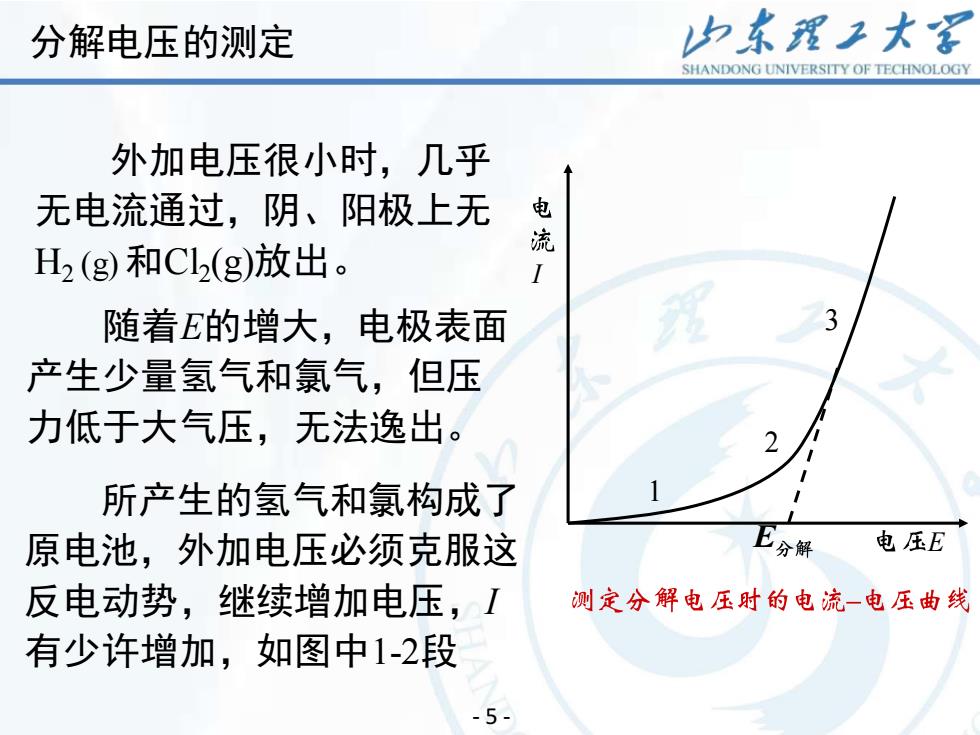

分解电压的测定 归东理子大彩 SHANDONG UNIVERSITY OF TECHNOLOGY 外加电压很小时，几乎 无电流通过，阴、阳极上无 流 H2(g)和C2(g)放出。 随着E的增大，电极表面 产生少量氢气和氯气，但压 力低于大气压，无法逸出。 所产生的氢气和氯构成了 原电池，外加电压必须克服这 E分解 电压E 反电动势，继续增加电压，1 测定分解电压时的电流电压曲线 有少许增加，如图中1-2段 5
外加电压很小时，几乎 无电流通过，阴、阳极上无 H2 (g) 和Cl2 (g)放出。 随着 E的增大，电极表面 产生少量氢气和氯气，但压 力低于大气压，无法逸出。 E I E 1 2 3 所产生的氢气和氯构成了 原电池，外加电压必须克服这 反电动势，继续增加电压，I 有少许增加，如图中 1 - 2 段 - 5 - 分解电压的测定
