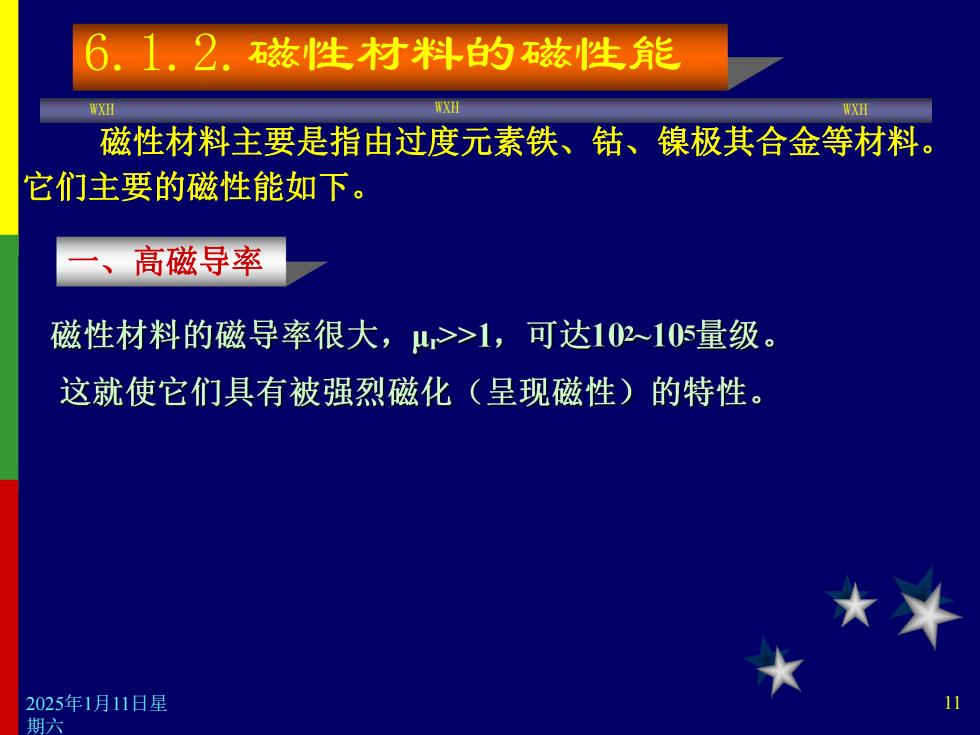

6.1.2.磁性材料的磁性能 WX X 磁性材料主要是指由过度元素铁、钴、镍极其合金等材料。 它们主要的磁性能如下。 高磁导率 磁性材料的磁导率很大，>>1，可达102~10量级。 这就使它们具有被强烈磁化（呈现磁性）的特性。 ★ 2025年1月11日星 期六
WXH WXH WXH 2025年1月11日星 期六 11 6.1.2.磁性材料的磁性能 磁性材料主要是指由过度元素铁、钴、镍极其合金等材料。 它们主要的磁性能如下。 一、高磁导率
分子电流和磁畴理论： ·电流产生磁场，分子电流也要产生磁场，每个分子 都相当于一个基本小磁铁。 同时，在磁性物质内部还分成许多小区域，这些小 区域称为磁畴。 磁性物质没有外场时，各磁畴是混乱排列的，磁 场互相抵消。 如图所示 2025年1月11日星 期六
WXH WXH WXH 2025年1月11日星 期六 12 分子电流和磁畴理论： •电流产生磁场，分子电流也要产生磁场，每个分子 都相当于一个基本小磁铁。 •同时，在磁性物质内部还分成许多小区域，这些小 区域称为磁畴。 磁性物质没有外场时，各磁畴是混乱排列的，磁 场互相抵消。 如图所示

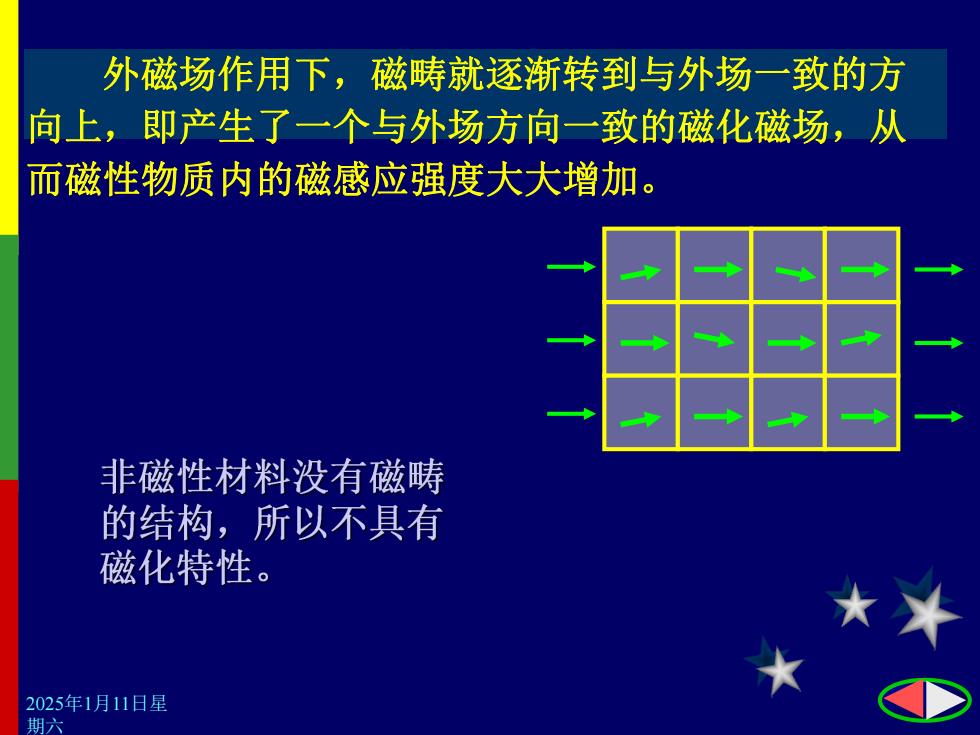

外磁场作用下，磁畴就逐渐转到与外场一致的方 向上，即产生了一个与外场方向一致的磁化磁场，从 而磁性物质内的磁感应强度大大增加。 非磁性材料没有磁畴 的结构，所以不具有 磁化特性。 2025年1月11日星 期六
WXH WXH WXH 2025年1月11日星 期六 13 外磁场作用下，磁畴就逐渐转到与外场一致的方 向上，即产生了一个与外场方向一致的磁化磁场，从 而磁性物质内的磁感应强度大大增加
磁饱和性 当外磁场（或激励磁场的电流）增大到一定程度时，全 部磁畴都会转向与外场方向一致。这时的磁感应强 度将达到饱和值。 B,是磁化产生的 磁感应强度； 是真空情况下 的磁感应强度； B是介质中的总磁 感应强度。 磁化曲线 μ与H的关系 磁性物质的不是常数，Φ与H也不 存在正比关系。 2025年1月11日星 期六
WXH WXH WXH 2025年1月11日星 期六 14 二、磁饱和性 H B B0 B BJ O 磁 化 曲 线 H B，μ O μ B μ 与 H 的 关 系 B0 是真空情况下 的磁感应强度； BJ是磁化产生的 磁感应强度； B 是介质中的总磁 感应强度。 磁性物质的μ不是常数，Φ与H也不 存在正比关系。 当外磁场(或激励磁场的电流)增大到一定程度时，全 部磁畴都会转向与外场方向一致。这时的磁感应强 度将达到饱和值

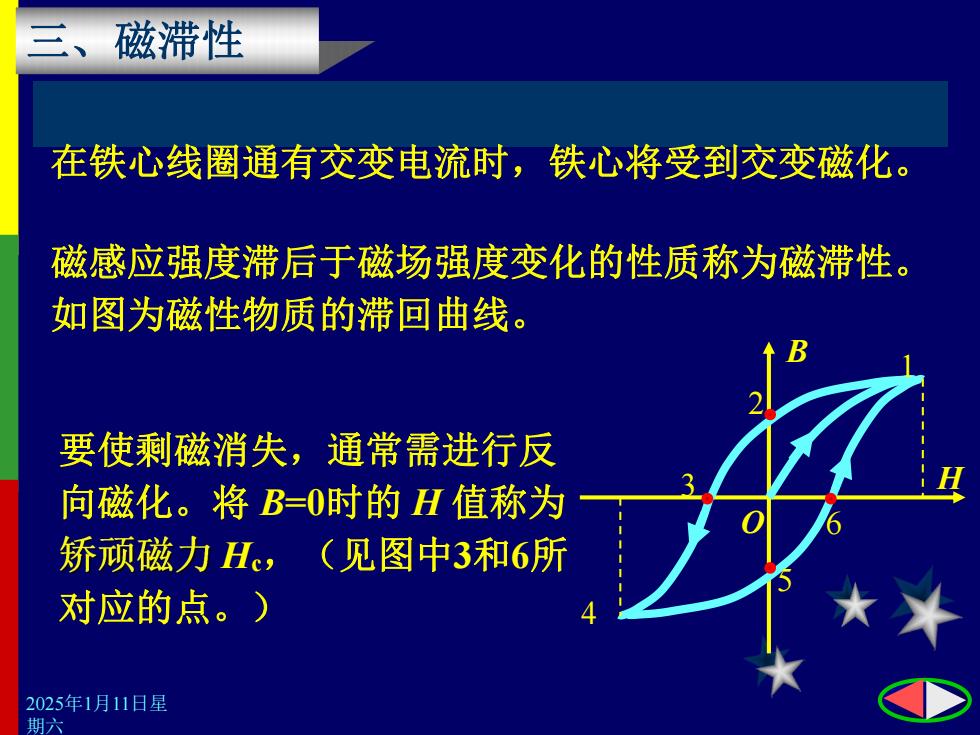

磁滞性 在铁心线圈通有交变电流时，铁心将受到交变磁化。 磁感应强度滞后于磁场强度变化的性质称为磁滞性。 如图为磁性物质的滞回曲线。 要使剩磁消失，通常需进行反 向磁化。将B=O时的H值称为 矫顽磁力Hc, (见图中3和6所 对应的点。) 2025年1月11日星 期六
WXH WXH WXH 2025年1月11日星 期六 15 三、磁滞性 B H O 1 2 3 4 5 磁感应强度滞后于磁场强度变化的性质称为磁滞性。 如图为磁性物质的滞回曲线。 要使剩磁消失，通常需进行反 向磁化。将 B=0时的 H 值称为 Hc，（见图中3和6所 对应的点。） 6 在铁心线圈通有交变电流时，铁心将受到交变磁化
