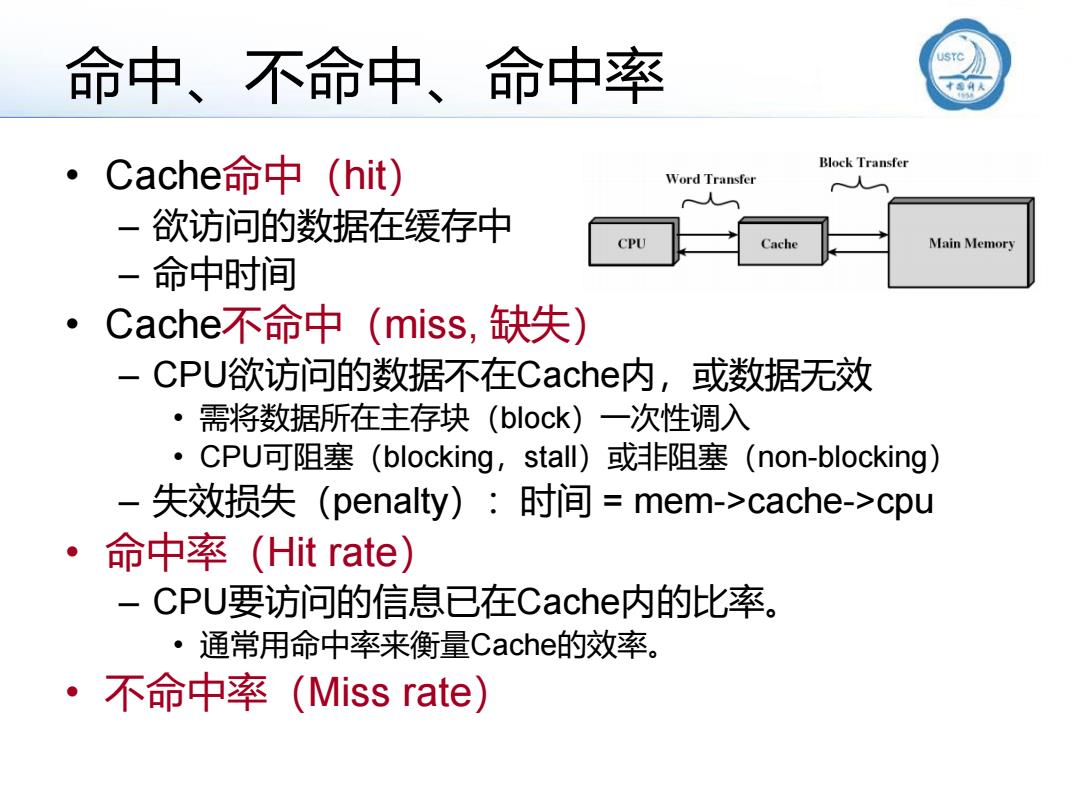

命中、不命中、命中率 USTC Cache命中(hit) Block Transfer Word Transfer 人 人A 一欲访问的数据在缓存中 CPU Cache Main Memory -命中时间 ● Cache?不命中(miss,缺失) -CPU欲访问的数据不在Cache内，或数据无效 ·需将数据所在主存块(block)一次性调入 。 CPU可阻塞(blocking,stall) 或非阻塞 (non-blocking) 失效损失(penalty):时间=mem->cache->cpu 命中率(Hit rate) -CPU要访问的信息已在Cache内的比率。 ·通常用命中率来衡量Cache的效率。 ·不命中率(Miss rate)
命中、不命中、命中率 • Cache命中（hit） – 欲访问的数据在缓存中 – 命中时间 • Cache不命中（miss, 缺失） – CPU欲访问的数据不在Cache内，或数据无效 • 需将数据所在主存块（block）一次性调入 • CPU可阻塞（blocking，stall）或非阻塞（non-blocking） – 失效损失（penalty）：时间 = mem->cache->cpu • 命中率（Hit rate） – CPU要访问的信息已在Cache内的比率。 • 通常用命中率来衡量Cache的效率。 • 不命中率（Miss rate）
例：Cache基本结构参数 》 块（行）大小 1 32字 命中时间 1一2时钟周期（常规为1） 失配时间 8一100时钟周期 (访问时间) (6一60时钟周期) (传送时间) (2一40时钟周期) 失配率 0.5%—10% Cache:容量 1KB—1MB Block Transfer Word Transfer 人 .Cache-line size match the width of 人 the DRAM simplified the design. CPU Cache Main Memory
例：Cache基本结构参数 块（行）大小 1——32字 命中时间 1——2时钟周期（常规为1） 失配时间 8——100时钟周期 （访问时间） （6——60时钟周期） （传送时间） （2——40时钟周期） 失配率 0.5%——10% Cache容量 1KB——1MB •Cache-line size match the width of the DRAM simplified the design

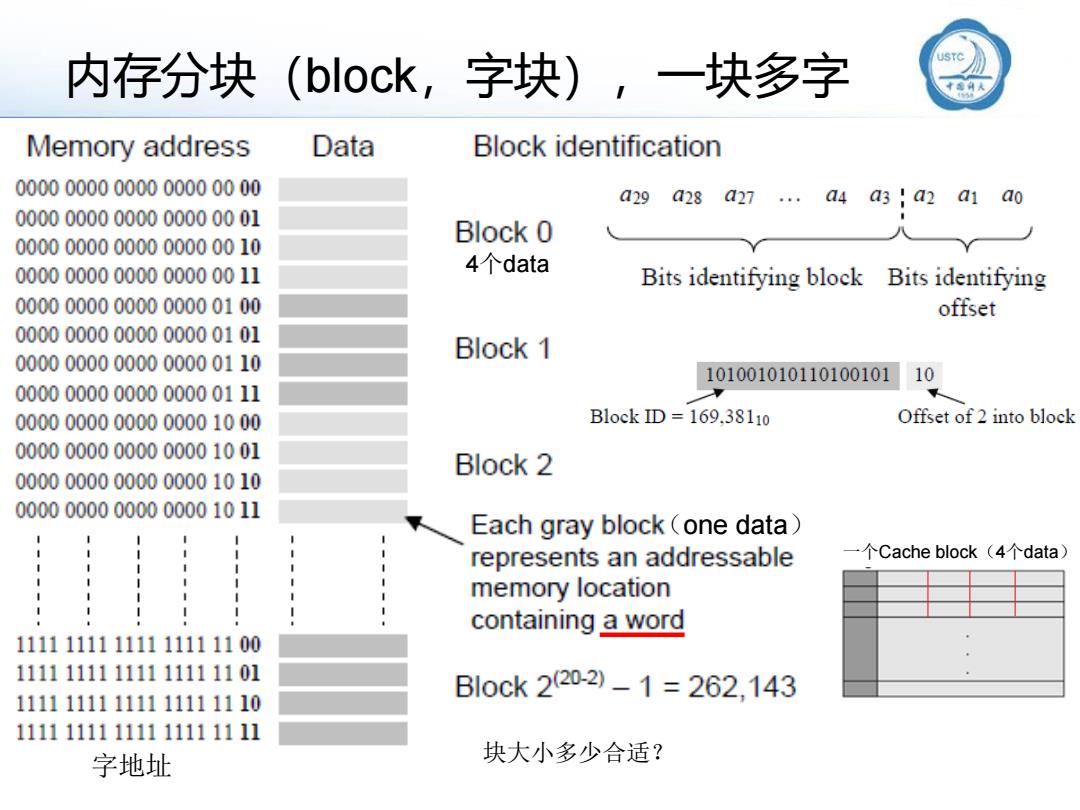

内存分块(bock,字块)，一块多字 Memory address Data Block identification 00000000000000000000 a29a28 a27.a4a3!a2a1a0 00000000000000000001 Block 0 00000000000000000010 00000000000000000011 4个data Bits identifying block Bits identifying 00000000000000000100 offset 00000000000000000101 00000000000000000110 Block 1 10100101011010010110 00000000000000000111 00000000000000001000 B1 oek ID=169.38110 Offset of 2 into block 00000000000000001001 Block 2 00000000000000001010 00000000000000001011 Each gray block (one data) represents an addressable 一个Cache block(4个data) memory location containing a word 11111111111111111100 11111111111111111101 Bl0ck220-2-1=262,143 11111111111111111110 11111111111111111111 字地址 块大小多少合适？
内存分块（block，字块），一块多字 块大小多少合适？ 一个Cache block（4个data） 4个data （one data） 字地址

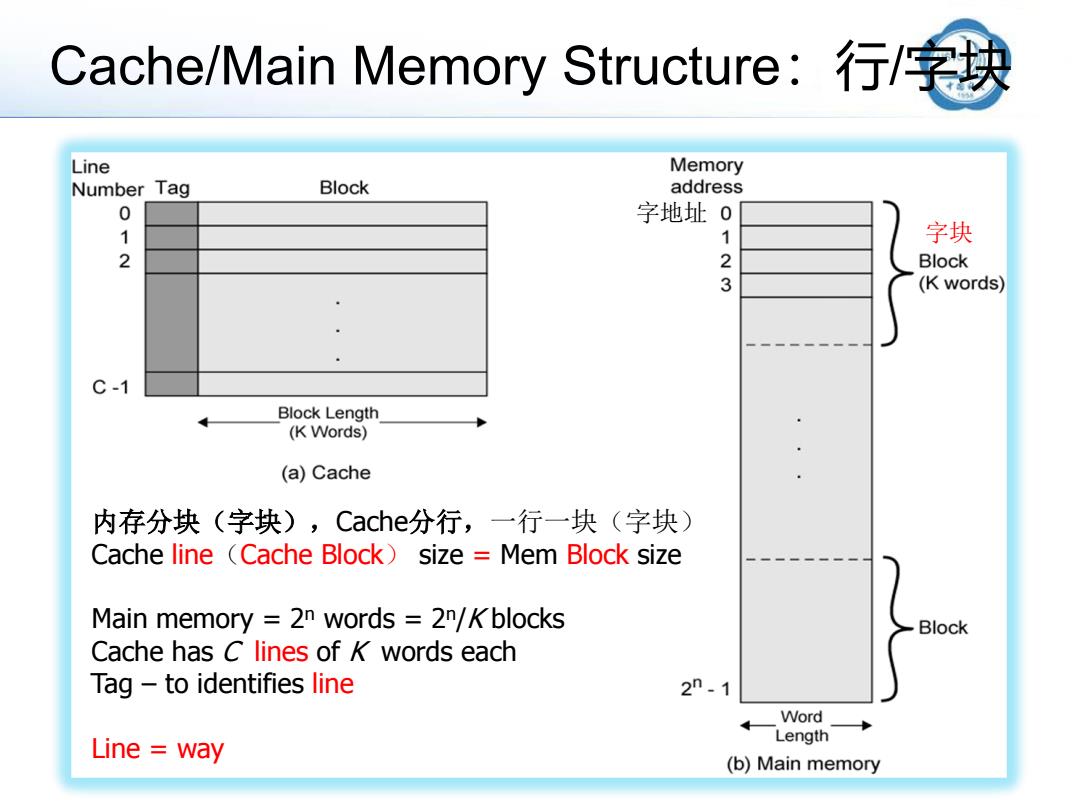

Cache/Main Memory Structure:行/字块 Line Memory Number Tag Block address 0 字地址0 1 1 字块 2 2 Block 3 (K words) C-1 Block Length (K Words) (a)Cache 内存分块（字块），Cache分行，一行一块（字块） Cache line (Cache Block)size Mem Block size Main memory 2n words 2n/K blocks Block Cache has C lines of K words each Tag-to identifies line 2n.1 Word Line way Length (b)Main memory
Cache/Main Memory Structure：行/字块 内存分块（字块），Cache分行，一行一块（字块） Cache line（Cache Block） size = Mem Block size Main memory = 2n words = 2n /K blocks Cache has C lines of K words each Tag – to identifies line Line = way 字地址 字块

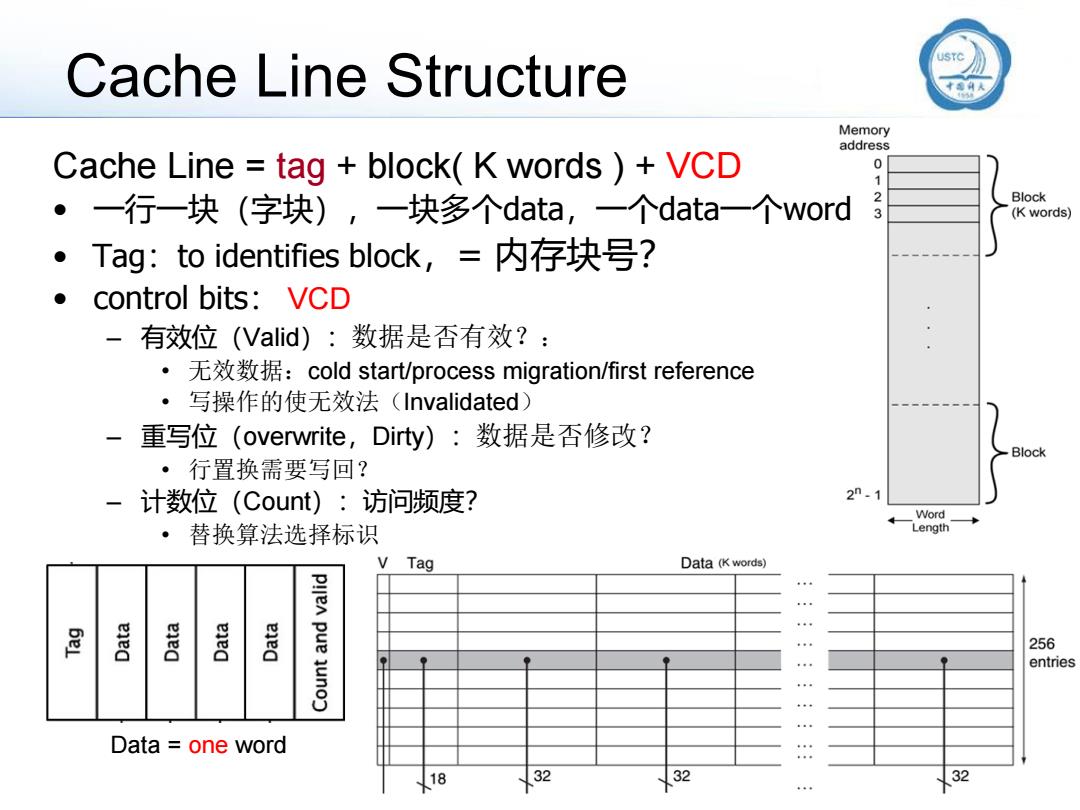

Cache Line Structure USTC Memory address Cache Line tag block(K words )VCD 0 1 ·一行一块（字块），一块多个data,一个data一个word 23 Block (K words) ● Tag:to identifies block,=内存块号？ control bits:VCD - 有效位(Valid):数据是否有效？： ·无效数据：cold start/process migration/,first reference ·写操作的使无效法(Invalidated) - 重写位(overwrite,Dirty):数据是否修改？ Block ·行置换需要写回？ -计数位(Count):访问频度？ 2n.1 Word 4 ·替换算法选择标识 Length Tag Data (K words) 是 256 entries Data one word X18
Cache Line Structure Cache Line = tag + block( K words ) + VCD • 一行一块（字块），一块多个data，一个data一个word • Tag：to identifies block，= 内存块号？ • control bits： VCD – 有效位（Valid）：数据是否有效？： • 无效数据：cold start/process migration/first reference • 写操作的使无效法（Invalidated） – 重写位（overwrite，Dirty）：数据是否修改？ • 行置换需要写回？ – 计数位（Count）：访问频度？ • 替换算法选择标识 Data = one word
