计算机组成原理 第5章存储器 -SRAM/DRAM原理、主存系统构建 唐本第四章$4.1，$4.2 COD5$5.2,A.9 llxx@ustc.edu.cn
计算机组成原理 第5章 存储器 -SRAM/DRAM原理、主存系统构建 唐本第四章$4.1，$4.2 COD5 $5.2，A.9 llxx@ustc.edu.cn

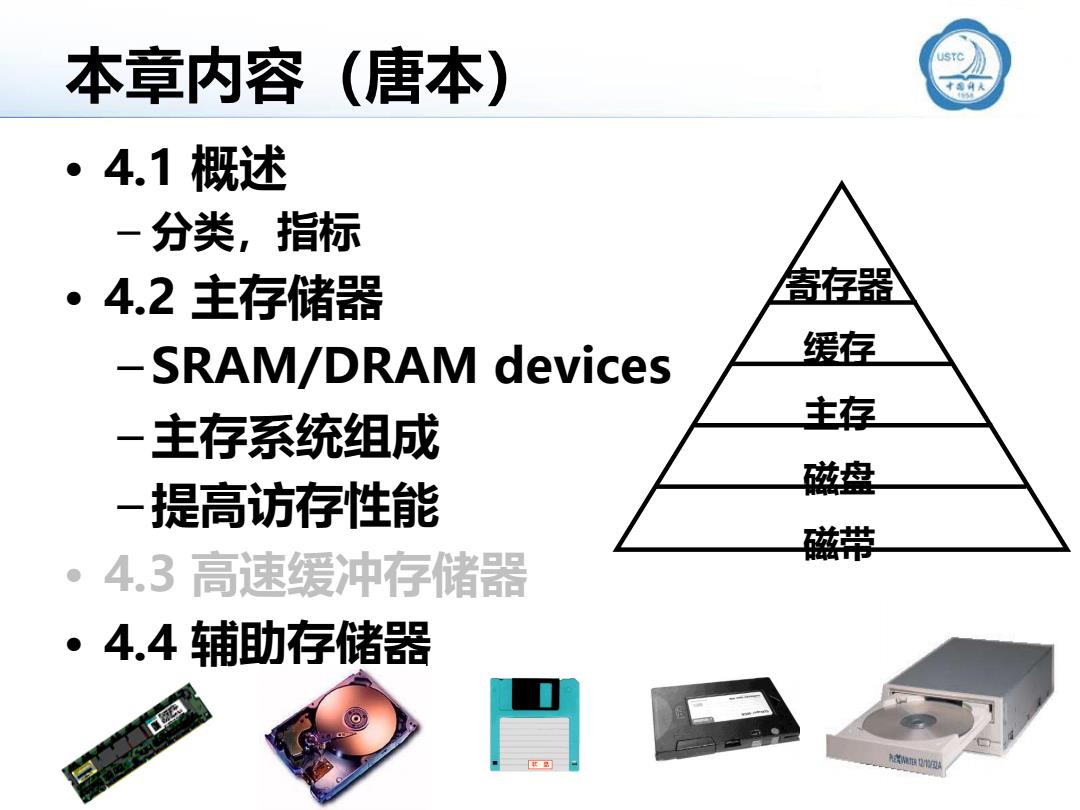

本章内容（唐本） ·4.1概述 一分类，指标 ·4.2主存储器 寄存器 -SRAM/DRAM devices 缓存 一主存系统组成 主存 兹盘 一提高访存性能 磁带 4r4" 。4.3高速缓冲存储器 ·4.4辅助存储器 ne包
本章内容（唐本） • 4.1 概述 – 分类，指标 • 4.2 主存储器 – SRAM/DRAM devices –主存系统组成 –提高访存性能 • 4.3 高速缓冲存储器 • 4.4 辅助存储器 寄存器 缓存 主存 磁盘 磁带
分类 USTC ·按存储介质 ·半导体存储器， 磁表面存储器，磁芯存储器，」 光盘存储器 按存取方式(read/write、load/store、 access) ·内存 (memory,main/primary/internal memory) -随机存储器RAM(Random Access Memory) -只读存储器ROM(Read-Only Memory) ·外存(storage,Auxiliary/External/secondary memory) 串行访问存储器，直接访问存储器 按工作机制：存储技术，同步方式 SRAM,DRAM,SDRAM,DDR SDRAM,Flash (EEPROM) 按系统地位 一主存 （内存）、辅存（外存）、纟 缓存(Cache) 一在线 (online)、离线(offline) N线夜
分类 • 按存储介质 • 半导体存储器，磁表面存储器，磁芯存储器，光盘存储器 • 按存取方式（read/write、load/store、access） • 内存（memory， main/primary/internal memory） – 随机存储器RAM（Random Access Memory） – 只读存储器ROM（Read-Only Memory） • 外存（storage，Auxiliary/External/secondary memory） – 串行访问存储器，直接访问存储器 • 按工作机制：存储技术，同步方式 – SRAM，DRAM，SDRAM，DDR SDRAM，Flash（EEPROM） • 按系统地位 – 主存（内存）、辅存（外存）、缓存（Cache） – 在线（online）、离线（offline）
存储器的分类一按存储介质 USTC 半导体存储器 一半导体器件组成，超大规模集成电路芯片 优点：体积小，功耗低，存取时间短 一缺点：电源消失，所存信息也随即丢失，属于一种易失性(Volatile) 两类：双极型 (TTL)半导体存储器，速度高；MOS半导体存储器， 集成度高且制造简单、成本低廉、功耗小，广泛应用。 磁表面存储器 一在金属或塑料基体的表面涂上一层磁性材料作为记录介质。 按载磁体形状的不同，分为磁盘、磁带和磁鼓。 光盘存储器 光盘存储器是应用激光在记录介质（如磁光材料等）上进行读写的存 储器，具有非易失性的特点。 一光盘记录密度高、耐用性好、可靠性高和可互换性强等优良特点
存储器的分类—按存储介质 • 半导体存储器 – 半导体器件组成，超大规模集成电路芯片 – 优点：体积小，功耗低，存取时间短 – 缺点：电源消失，所存信息也随即丢失，属于一种易失性（Volatile） – 两类：双极型（TTL）半导体存储器，速度高；MOS半导体存储器， 集成度高且制造简单、成本低廉、功耗小，广泛应用。 • 磁表面存储器 – 在金属或塑料基体的表面涂上一层磁性材料作为记录介质。 – 按载磁体形状的不同，分为磁盘、磁带和磁鼓。 • 光盘存储器 – 光盘存储器是应用激光在记录介质（如磁光材料等）上进行读写的存 储器，具有非易失性的特点。 – 光盘记录密度高、耐用性好、可靠性高和可互换性强等优良特点
存储器的分类一按存储介质 USTC 磁芯存储器 (Core memory) 磁芯是使用硬磁材料做成的环状元件，在磁心中穿有驱动线（通电流） 和读出 线，这样便可以进行读写操作（访问时间：10s) 磁芯属于磁性材料，非易失性(Non-Volatile) ·阿波罗飞船AGC使用：体积庞大、工艺复杂(by hand)且功耗大，i 已弃用 Drive Line Sense Line Magnetic Flux 3 OF THE 192 16 SENSE LINES 2 12●RDS SET/RESET LINE INHIBIT LINES 3
存储器的分类—按存储介质 • 磁芯存储器（Core memory） – 磁芯是使用硬磁材料做成的环状元件，在磁心中穿有驱动线（通电流）和读出 线，这样便可以进行读写操作（访问时间：10ms） – 磁芯属于磁性材料，非易失性（Non-Volatile） – 阿波罗飞船AGC使用：体积庞大、工艺复杂（by hand）且功耗大，已弃用
