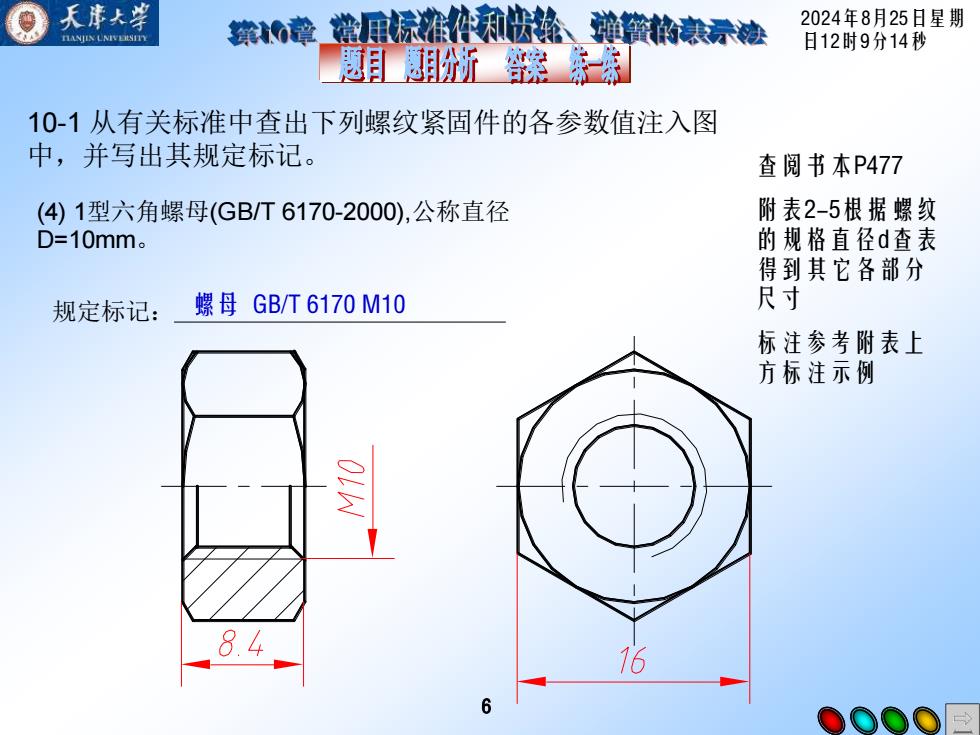

天康人学 PLANJIN LNIVDESHY 第章 堂屈棕浴作和齿锋 通釜表示法 2024年8月25日星期 日12时9分14秒 10-1从有关标准中查出下列螺纹紧固件的各参数值注入图 中，并写出其规定标记。 查阅书本P477 (4)1型六角螺母(GB/T6170-2000),公称直径 附表2-5根据螺纹 D=10mm. 的规格直径d查表 得到其它各部分 规定标记：螺母GB/T6170M10 尺寸 标注参考附表上 方标注示例 6
2024年8月25日星期 日12时9分14秒 6 10-1 从有关标准中查出下列螺纹紧固件的各参数值注入图 中，并写出其规定标记。 (4) 1型六角螺母(GB/T 6170-2000),公称直径 D=10mm。 规定标记： 螺母 GB/T 6170 M10 查阅书本P477 附表2-5根据螺纹 的规格直径d查表 得到其它各部分 尺寸 标注参考附表上 方标注示例
天康人学 2024年8月25日星期 ANIIN UNIVEESI生 第G童 日12时9分14秒 10-1从有关标准中查出下列螺纹紧固件的各参数值注入图 查阅书本P474 中，并写出其规定标记。 附表2-3根据 (5)开槽沉头螺钉(GB/T68-2000),公称直径d=8mm,公称长度=45mm。螺纹的规格直 (下图的比例是1：2) 径d查表得到 规定标记： 螺钉GB/T68M8x45 其它各部分尺 寸 标注参考附表 18 上方标注示例 38 4.65 50 7
2024年8月25日星期 日12时9分14秒 7 10-1 从有关标准中查出下列螺纹紧固件的各参数值注入图 中，并写出其规定标记。 (5) 开槽沉头螺钉(GB/T 68-2000),公称直径d=8mm，公称长度l=45mm。 (下图的比例是1∶2） 规定标记： 螺钉 GB/T 68 M8x45 查阅书本P474 附表2-3 根据 螺纹的规格直 径d查表得到 其它各部分尺 寸 标注参考附表 上方标注示例

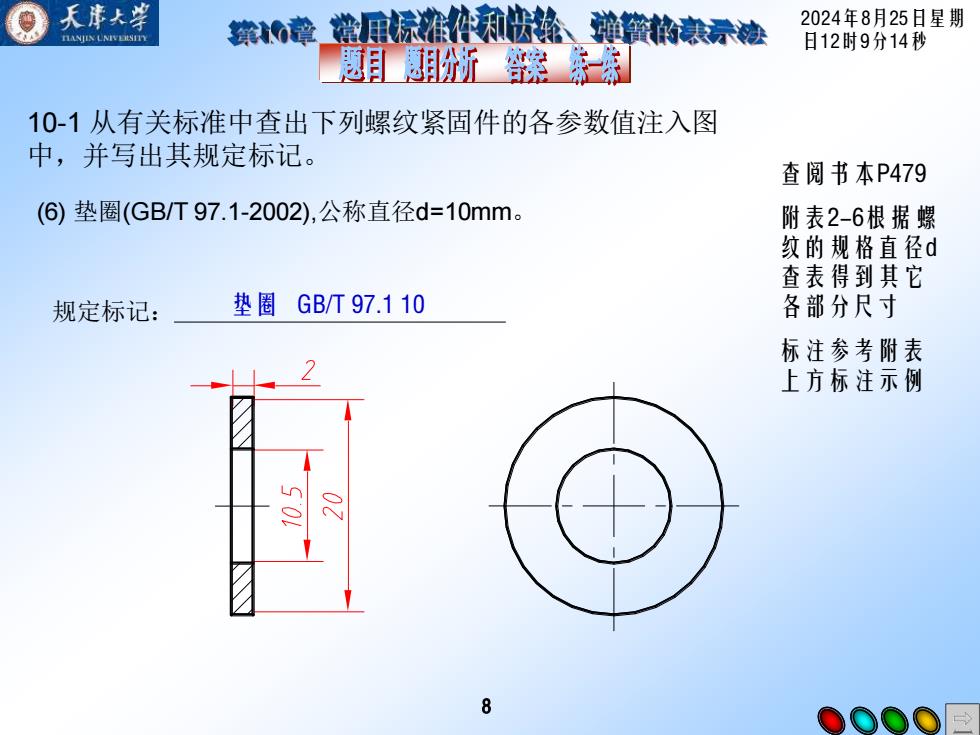

天康人学 PLANJIN LNIVDESHY 第童 堂用棕浴和怯锋 浦籤表示法 2024年8月25日星期 日12时9分14秒 题目阶所深绿 10-1从有关标准中查出下列螺纹紧固件的各参数值注入图 中，并写出其规定标记。 查阅书本P479 (6)垫圈(GB/T97.1-2002),公称直径d=10mm。 附表2-6根据螺 纹的规格直径d 查表得到其它 规定标记： 垫圈GB/T97.110 各部分尺寸 标注参考附表 上方标注示例 8
2024年8月25日星期 日12时9分14秒 8 10-1 从有关标准中查出下列螺纹紧固件的各参数值注入图 中，并写出其规定标记。 (6) 垫圈(GB/T 97.1-2002),公称直径d=10mm。 规定标记： 垫圈 GB/T 97.1 10 查阅书本P479 附表2-6根据螺 纹的规格直径d 查表得到其它 各部分尺寸 标注参考附表 上方标注示例
