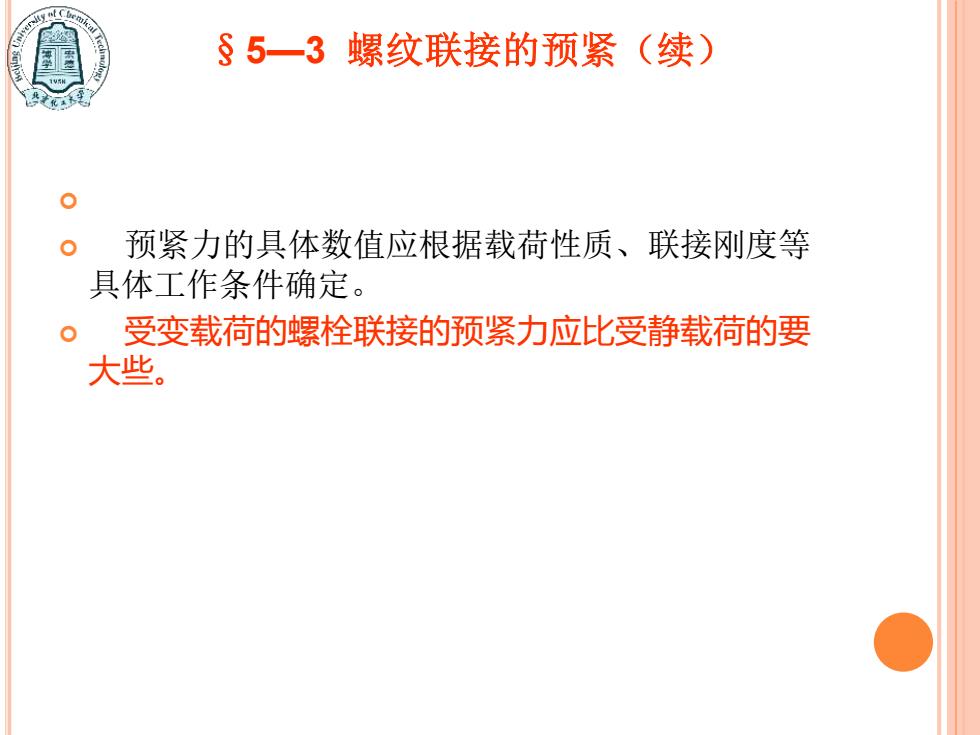

§5一3螺纹联接的预紧 （续) 预紧力的具体数值应根据载荷性质、联接刚度等 具体工作条件确定。 ,受变载荷的螺栓联接的预紧力应比受静载荷的要 大些
预紧力的具体数值应根据载荷性质、联接刚度等 具体工作条件确定。 受变载荷的螺栓联接的预紧力应比受静载荷的要 大些。 §5—3 螺纹联接的预紧（续）

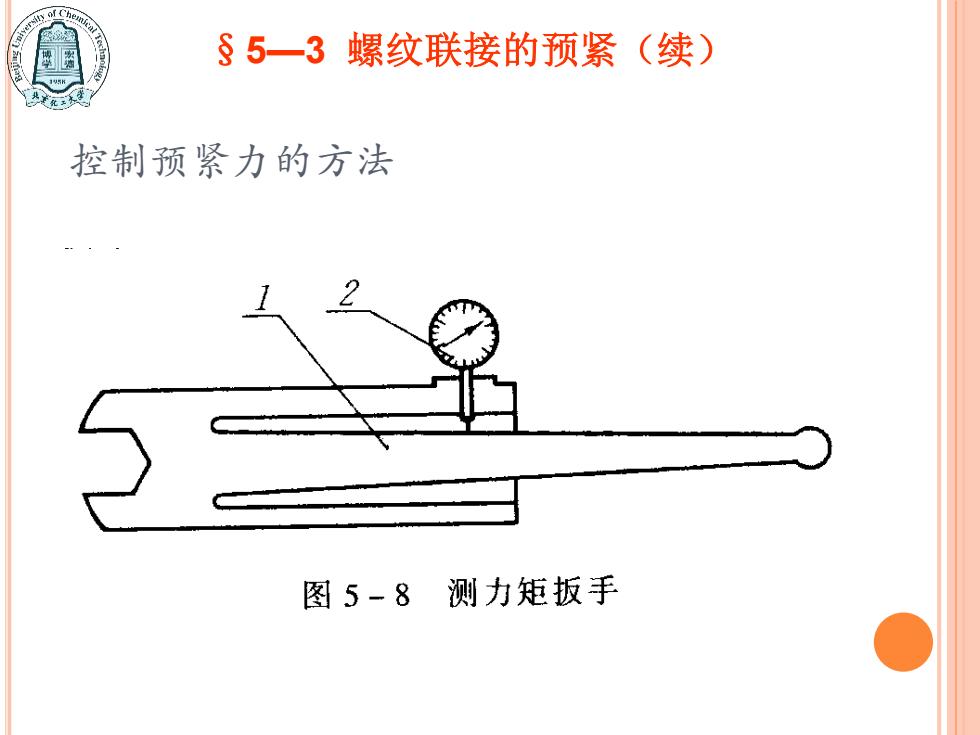

§5一3螺纹联接的预紧 (续) 15 控制预紧力的方法 图5-8测力矩扳手
控制预紧力的方法 §5—3 螺纹联接的预紧（续）

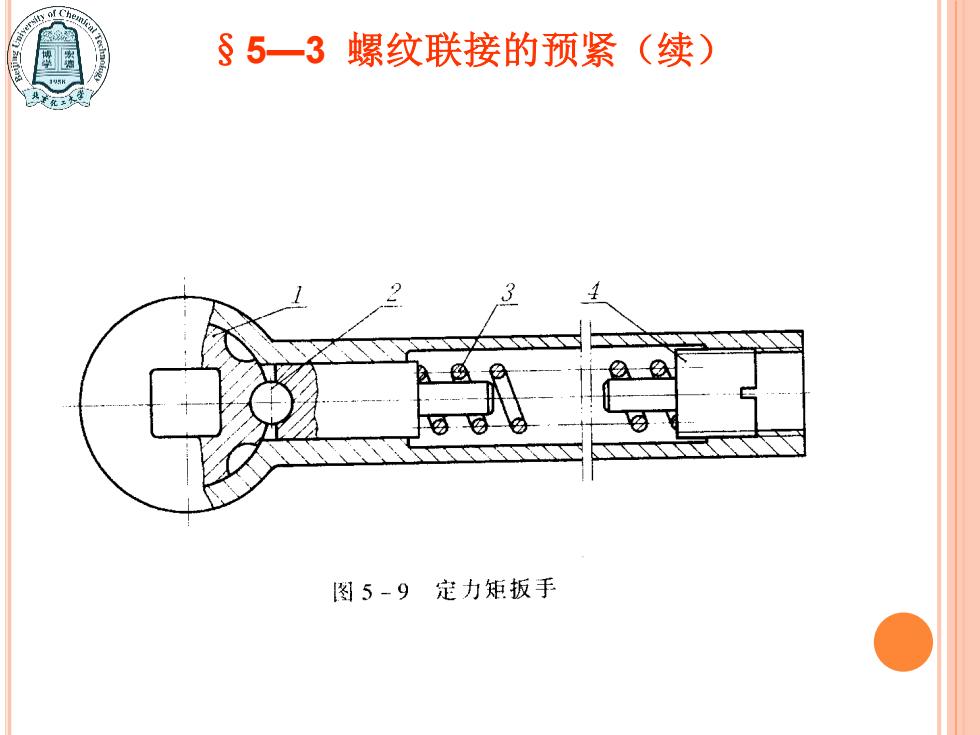

§5一3螺纹联接的预紧 (续) 5 图5-9定力矩扳手
§5—3 螺纹联接的预紧（续）

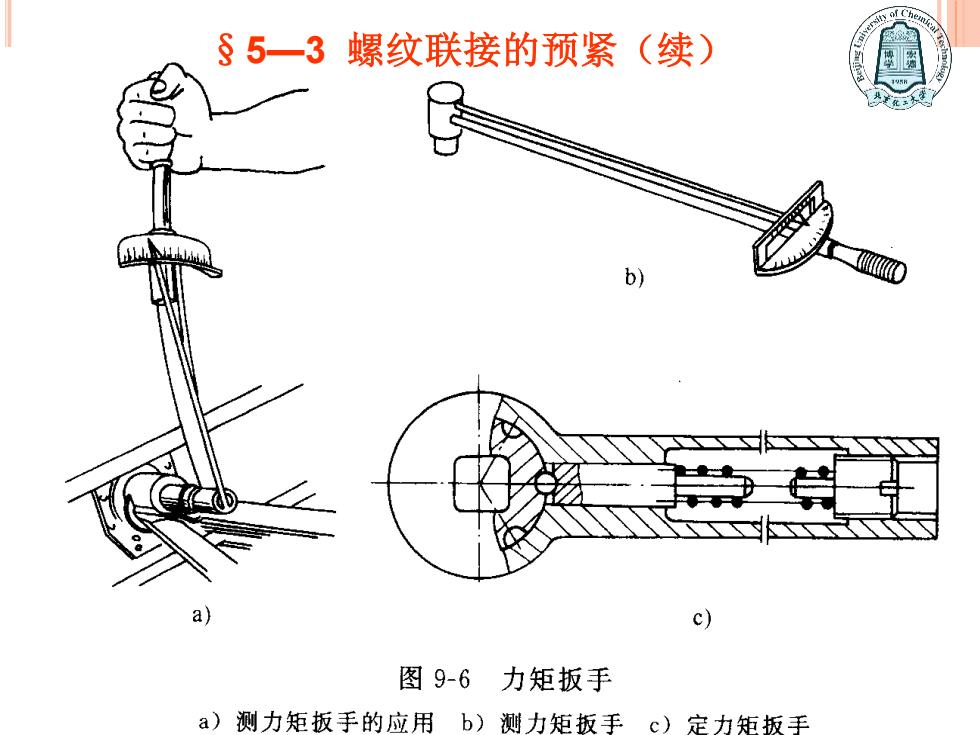

§5一3螺纹联接的预紧（续） 图9-6力矩扳手 a)测力矩扳手的应用b)测力矩扳手c)定力矩扳手
预紧力和拧紧力矩之间的关系 §5—3 螺纹联接的预紧（续）

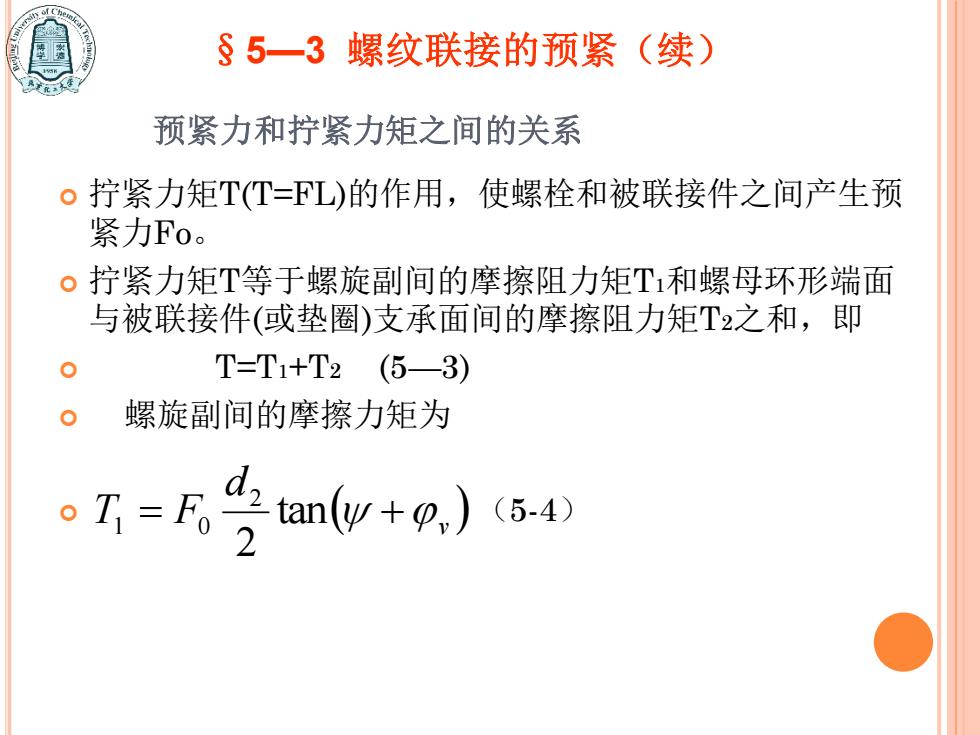

§5一3螺纹联接的预紧（续） 预紧力和拧紧力矩之间的关系 。拧紧力矩T(T=FL)的作用，使螺栓和被联接件之间产生预 紧力Fo。 。拧紧力矩T等于螺旋副间的摩擦阻力矩T1和螺母环形端面 与被联接件（或垫圈）支承面间的摩擦阻力矩T2之和，即 T=T1+T2(5—3) 螺旋副间的摩擦力矩为 o-E2ag+a,）5V
预紧力和拧紧力矩之间的关系 拧紧力矩T(T=FL)的作用，使螺栓和被联接件之间产生预 紧力Fo。 拧紧力矩T等于螺旋副间的摩擦阻力矩T1和螺母环形端面 与被联接件(或垫圈)支承面间的摩擦阻力矩T2之和，即 T=T1+T2 (5—3) 螺旋副间的摩擦力矩为 ( v ) （5-4） d T = F tan + 2 2 1 0 §5—3 螺纹联接的预紧（续）
