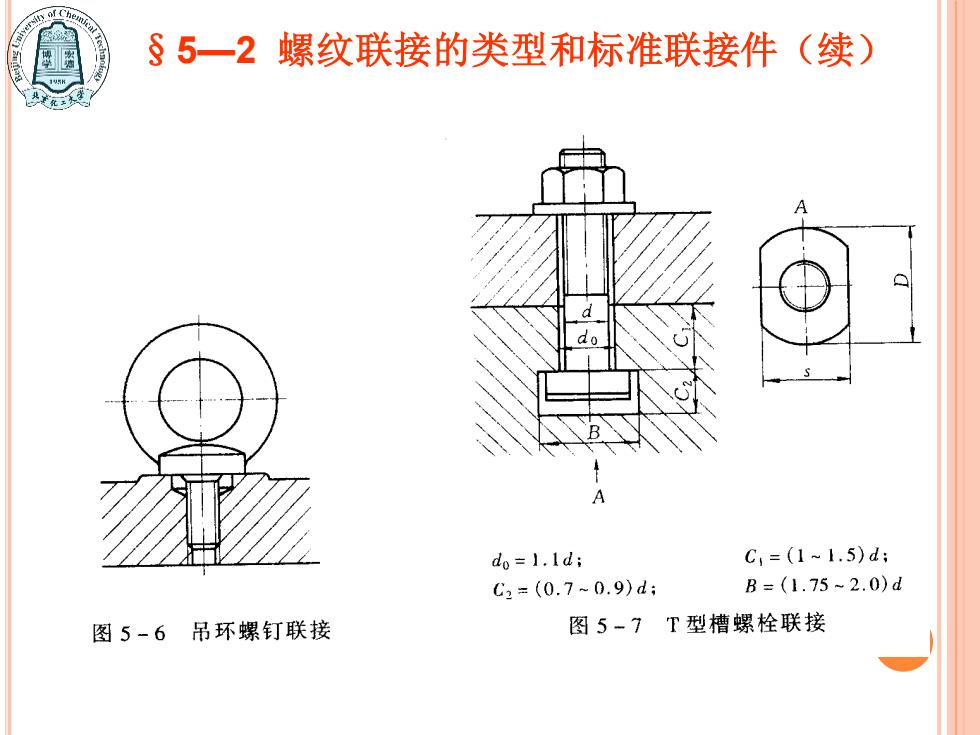

§5一2螺纹联接的类型和标准联接件（续） A do=1.1d; C,=(1~1.5)d; C2=(0.7~0.9)d; B=(1.75-2.0)d 图5-6吊环螺钉联接 图5-7T型槽螺栓联接
§5—2 螺纹联接的类型和标准联接件（续）
§5一2螺纹联接的类型和标准联接件（续） (二)标准螺纹联接件 。螺纹联接件的类型很多，在机械制造中常见的螺纹联接件 有螺栓、双头螺柱、螺钉、螺母和垫圈等。这类零件的结 构型式和尺寸都已标准化，设计时可根据有关标准选用。 它们的结构特点和应用示于表5一2。 o根据GB/T3103·1一1982的规定，螺纹联接件分为三个 精度等级，其代号为A、B、C级。A级精度的公差小，精 度最高，用于要求配合精确、防止振动等重要零件的联接； B级精度多用于受载较大且经常装拆、调整或承受变载荷 的联接：C级精度多用于一般的螺纹联接。常用的标准螺 纹联接件（螺栓、螺钉），通常选用C级精度

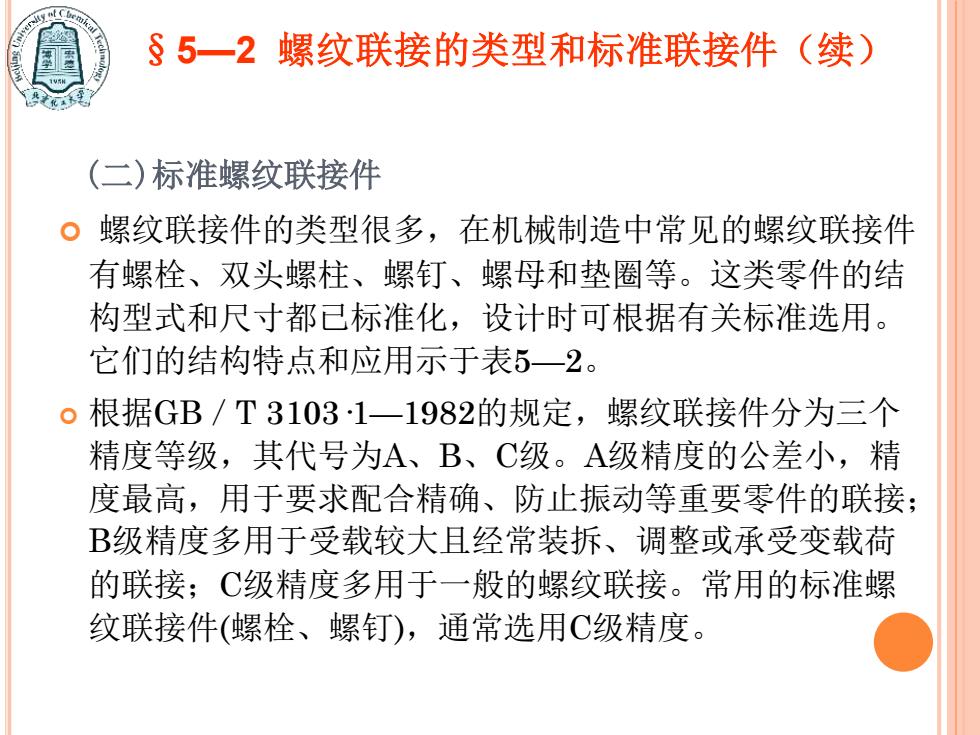

(二)标准螺纹联接件 螺纹联接件的类型很多，在机械制造中常见的螺纹联接件 有螺栓、双头螺柱、螺钉、螺母和垫圈等。这类零件的结 构型式和尺寸都已标准化，设计时可根据有关标准选用。 它们的结构特点和应用示于表5—2。 根据GB／T 3103·1—1982的规定，螺纹联接件分为三个 精度等级，其代号为A、B、C级。A级精度的公差小，精 度最高，用于要求配合精确、防止振动等重要零件的联接； B级精度多用于受载较大且经常装拆、调整或承受变载荷 的联接；C级精度多用于一般的螺纹联接。常用的标准螺 纹联接件(螺栓、螺钉)，通常选用C级精度。 §5—2 螺纹联接的类型和标准联接件（续）
§5—3 螺纹联接的预紧 0 绝大多数螺纹联接在装配时都必须拧紧，使联接在承受工 作载荷之前，预先受到力的作用。这个预加作用力称为预 紧力，预紧的目的在于增强联接的可靠性和紧密性，以防 止受载后被联接件间出现缝隙或发生相对滑移。 。经验证明：适当选用较大的预紧力对螺纹联接的可靠性以 及联接件的疲劳强度都是有利的（详见§5一8），特别对于 像气缸盖、管路凸缘、齿轮箱、轴承盖等紧密性要求较高 的螺纹联接，预紧更为重要。但过大的预紧力会导致整个 联接的结构尺寸增大，也会使联接件在装配或偶然过载时 被拉断。为了保证联接所需要的预紧力，又不使螺纹联接 件过载，对重要的螺纹联接，在装配时要控制预紧力

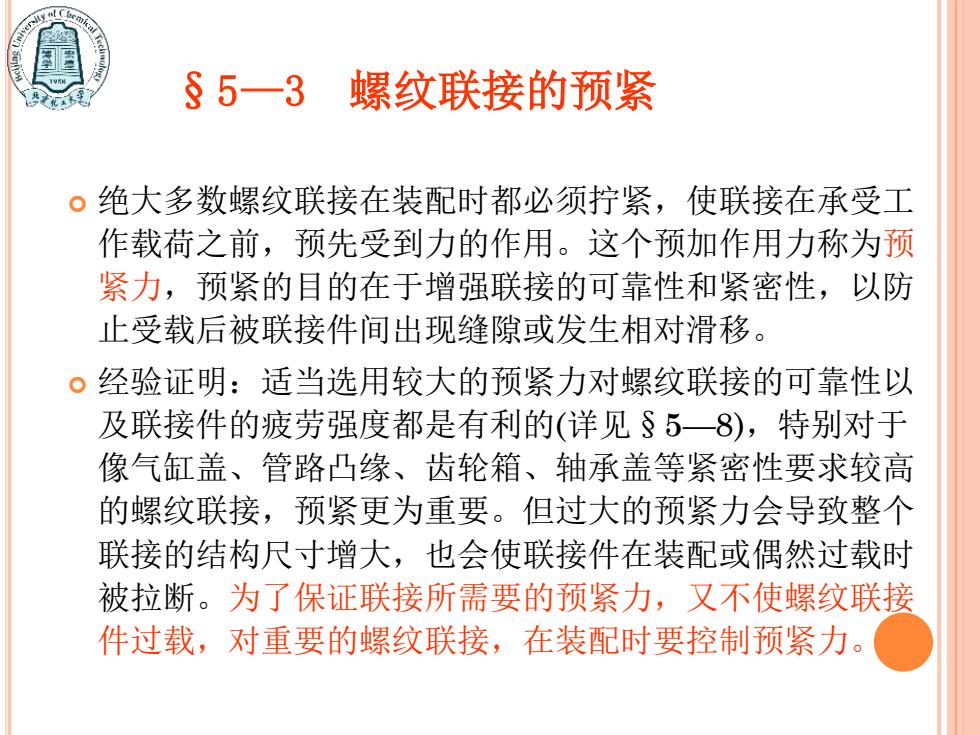

§5—3 螺纹联接的预紧 绝大多数螺纹联接在装配时都必须拧紧，使联接在承受工 作载荷之前，预先受到力的作用。这个预加作用力称为预 紧力，预紧的目的在于增强联接的可靠性和紧密性，以防 止受载后被联接件间出现缝隙或发生相对滑移。 经验证明：适当选用较大的预紧力对螺纹联接的可靠性以 及联接件的疲劳强度都是有利的(详见§5—8)，特别对于 像气缸盖、管路凸缘、齿轮箱、轴承盖等紧密性要求较高 的螺纹联接，预紧更为重要。但过大的预紧力会导致整个 联接的结构尺寸增大，也会使联接件在装配或偶然过载时 被拉断。为了保证联接所需要的预紧力，又不使螺纹联接 件过载，对重要的螺纹联接，在装配时要控制预紧力
公 国 §5一3螺纹联接的预紧（续） 。通常规定，拧紧后螺纹联接件的预紧应力不得超过其材料 的屈服极限σs的80%。对于一般联接用的钢制螺栓联接的 预紧力Fo,推荐按下列关系确定： 0 碳素钢螺栓Fo≤(0.60.7)osA1 合金钢螺栓Fo≤ (0.5≈0.6)0sA1 式中：σs一螺栓材料的屈服极限； A1- 螺栓危险截面的面积，A1≈Td12/4

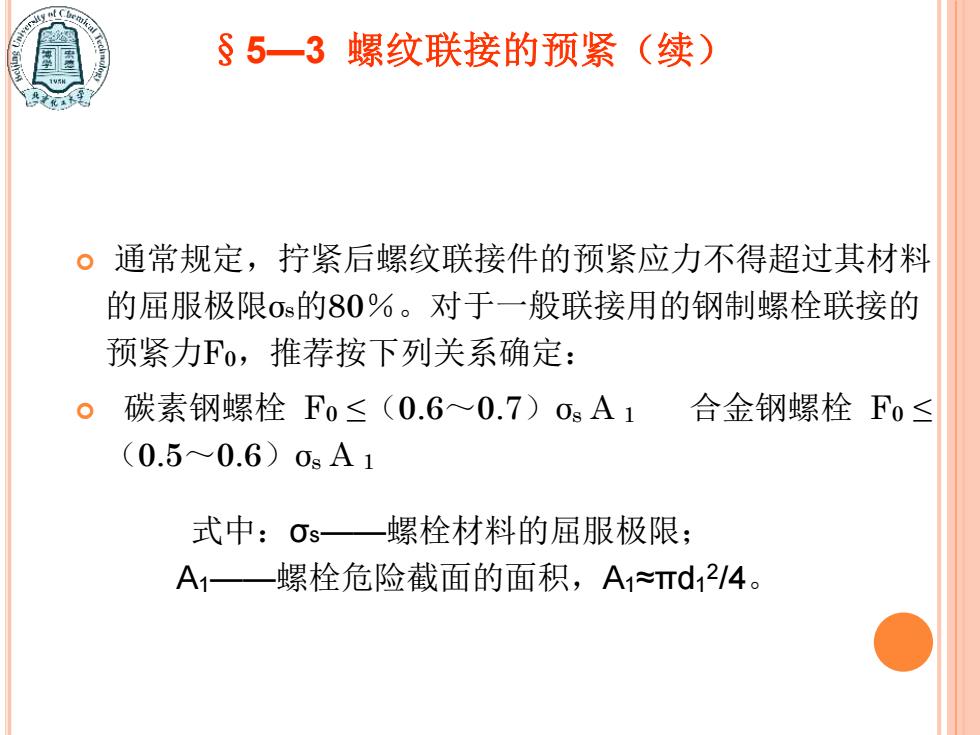

通常规定，拧紧后螺纹联接件的预紧应力不得超过其材料 的屈服极限σs的80％。对于一般联接用的钢制螺栓联接的 预紧力F0，推荐按下列关系确定： 碳素钢螺栓 F0 ≤（0.6～0.7）σs A 1 合金钢螺栓 F0 ≤ （0.5～0.6）σs A 1 式中：σs——螺栓材料的屈服极限； A1——螺栓危险截面的面积，A1≈πd1 2 /4。 §5—3 螺纹联接的预紧（续）
