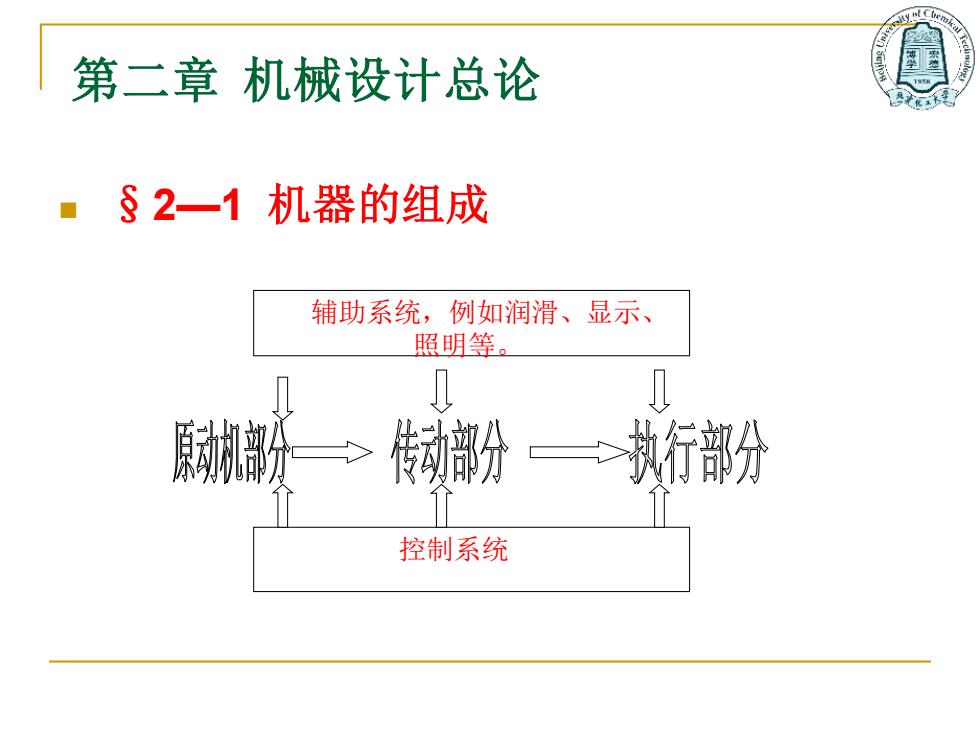

第二章机械设计总论 ■§2一1机器的组成 辅助系统，例如润滑、显示、 照明等。 原部粉 传动部升执行部分 控制系统
第二章 机械设计总论 ◼ §2—1 机器的组成 辅助系统，例如润滑、显示、 照明等。 控制系统
§2一1机器的组成（续) 原动机驱动整部机器以完成预定功能的 动力源。 ■通常一部机器只用一个原动机，复杂的机器也可能有好几 个动力源。一般地说，它们是把其它形式的能量转换为 可以利用的机械能。 。最早-人力或畜力。 ·后来---水力机及风力机。 。工业革命以后---蒸汽机（包括汽轮机）及内燃机。 ·电动机的出现后--电动机。 原动机的动力输出绝大多数呈旋转运动的状态，输出一定的转矩。 在少数情况下也有用直线运动马达或作动筒以直线运动的形式输出一 定的推力或拉力
§2—1 机器的组成（续） ◼ 原动机-------驱动整部机器以完成预定功能的 动力源。 ◼ 通常一部机器只用一个原动机，复杂的机器也可能有好几 个动力源。一般地说，它们都是把其它形式的能量转换为 可以利用的机械能。 ◼ 最早-----人力或畜力。 ◼ 后来-----水力机及风力机。 ◼ 工业革命以后--------蒸汽机(包括汽轮机)及内燃机。 ◼ 电动机的出现后--------电动机。 ◼ 原动机的动力输出绝大多数呈旋转运动的状态，输出一定的转矩。 在少数情况下也有用直线运动马达或作动筒以直线运动的形式输出一 定的推力或拉力
§2一1机器的组成（续) ▣执行部分完成机器预定功能的组 成部分 一部机器可以只有一个执行部分（例如压路机 的压辊)；也可以把机器的功能分解成好几个 执行部分。 ·(例如桥式起重机的卷筒、吊钩部分执行上下吊放重物的 功能，小车行走部分执行横向运送重物的功能，大车行走 部分执行纵向运送重物的功能)
◼ 执行部分-------完成机器预定功能的组 成部分 ◼ 一部机器可以只有一个执行部分(例如压路机 的压辊)；也可以把机器的功能分解成好几个 执行部分。 ◼ (例如桥式起重机的卷筒、吊钩部分执行上下吊放重物的 功能，小车行走部分执行横向运送重物的功能，大车行走 部分执行纵向运送重物的功能)。 §2—1 机器的组成（续）
§2一1机器的组成（续) ■传动部分 解决运动形式、运动及动 力参数的转变。 ·例如把旋转运动变为直线运动，高转速变为低 转速，小转矩变为大转矩等
◼ 传动部分----------解决运动形式、运动及动 力参数的转变。 ◼ 例如把旋转运动变为直线运动，高转速变为低 转速，小转矩变为大转矩等。 §2—1 机器的组成（续）
§2一1机器的组成（续) ·简单的机器就只由上述三个基本部分组成。 ■问题：有没有两部分组成的机器？ 答案： 有 ■举例： 电风扇 随着机器的功能越来越复杂，对机器的精确度要求也 就越来越高，如机器只有以上三个基本部分，使用起 来就会遇到很大的困难。所以机器除了以上三个部分 外，还会不同程度地增加其它分，例如控制系统 和辅助系统等
◼ 简单的机器就只由上述三个基本部分组成。 ◼ 问题：有没有两部分组成的机器？ ◼ 答案： ◼ 举例： 有 电风扇 随着机器的功能越来越复杂，对机器的精确度要求也 就越来越高，如机器只有以上三个基本部分，使用起 来就会遇到很大的困难。所以机器除了以上三个部分 外，还会不同程度地增加其它部分，例如控制系统 和辅助系统等。 §2—1 机器的组成（续）
