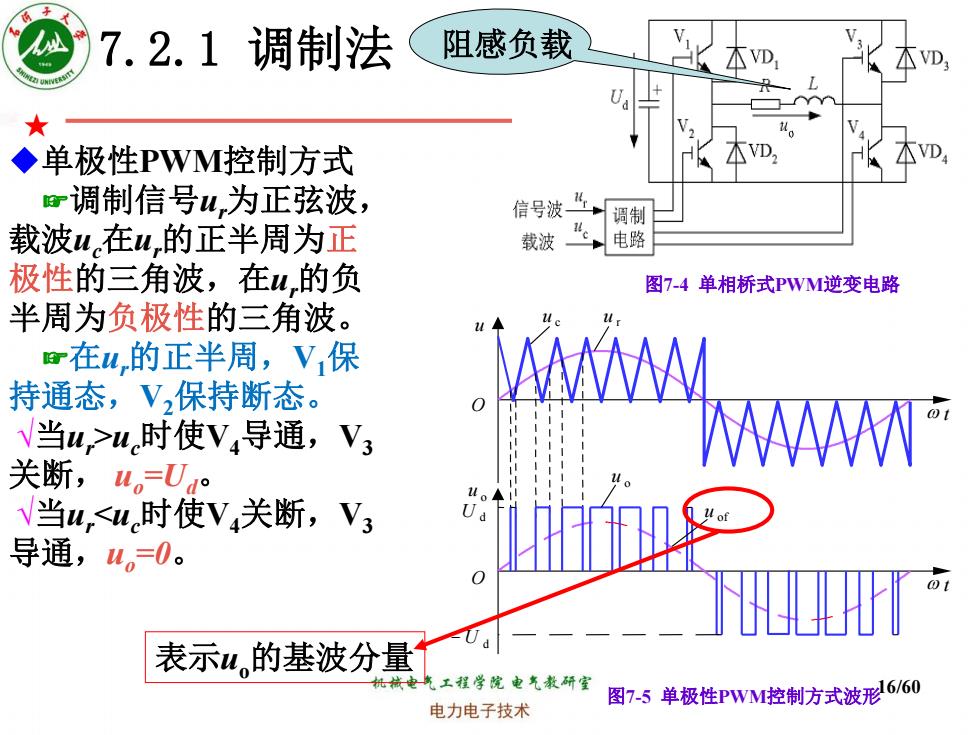

7.2.1调制法 阻感负载 本D ◆单极性PWM控制方式 r调制信号u,为正弦波， 信号波北调制 载波u在u,的正半周为正 载波电路 极性的三角波，在山的负 图7-4单相桥式PWM逆变电路 半周为负极性的三角波。 r在u的正半周，V保 持通态，V,保持断态。 V当u,>u时使V导通，V3 关断，u。=Uao V当u,<u时使V4关断，V3 导通，u。=0。 表示u的基波分量 工程学院电气教研室 电力电子技术 图7-5单极性PWM控制方式波形6/60
16/60 7.2.1 调制法 u c u r u O t O t u o u of u o U d - U d 图7-4 单相桥式PWM逆变电路 图7-5 单极性PWM控制方式波形 ◆单极性PWM控制方式 ☞调制信号ur为正弦波， 载波uc在ur的正半周为正 极性的三角波，在ur的负 半周为负极性的三角波。 ☞在ur的正半周，V1保 持通态，V2保持断态。 √当ur>uc时使V4导通，V3 关断， uo=Ud。 √当ur<uc时使V4关断，V3 导通，uo=0。 表示uo的基波分量 阻感负载 ★
7.2.1调制法 单极性PWM控制方式 ◆★ r调制信号u,为正弦波， 信号波华、 调制 载波u在w,的正半周为正 载波，电路 极性的三角波，在u的负 图7-4单相桥式PWM逆变电路 半周为负极性的三角波。 II r在u的负半周，V保持 M 断态，V2保持通态。 √当u,<u时使V3导通，V4 关断，4。二Ua of V当u,>u时使V3关断，V4 导通，u。=0。 表示un的基波分量 ,工程学院电气教研室 电力电子技术 图7-5单极性P控制方式波形7/60
17/60 7.2.1 调制法 单极性PWM控制方式 u c u r u O t O t u o u of u o U d - U d 图7-4 单相桥式PWM逆变电路 图7-5 单极性PWM控制方式波形 ◆ ☞调制信号ur为正弦波， 载波uc在ur的正半周为正 极性的三角波，在ur的负 半周为负极性的三角波。 ☞在ur的负半周，V1保持 断态，V2保持通态。 √当ur <uc时使V3导通，V4 关断， uo =-Ud。 √当ur >uc时使V3关断，V4 导通， uo=0。 表示uo的基波分量 ★

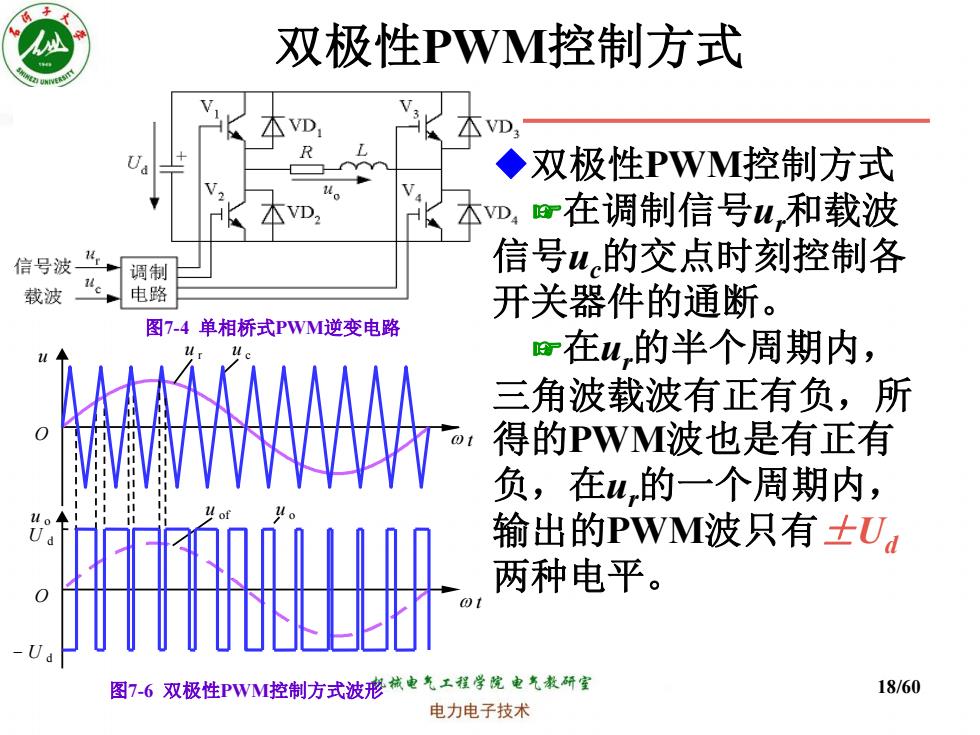

双极性PWM控制方式 木VD 本D ◆双极性PWM控制方式 VD 本D,r在调制信号w,和载波 信号波调制 信号u的交点时刻控制各 载波 c,电路 、 开关器件的通断。 图7-4单相桥式PWM逆变电路 r在u的半个周期内， 三角波载波有正有负，所 01 得的PWM波也是有正有 负，在u的一个周期内， 输出的PWM波只有士Ua 两种电平。 图7-6双极性PWM控制方式波形械电气工程学院电气表研室 18/60 电力电子技术
18/60 双极性PWM控制方式 u u r u c O t O t u u of u o o U d - U d 图7-4 单相桥式PWM逆变电路 图7-6 双极性PWM控制方式波形 ◆双极性PWM控制方式 ☞在调制信号ur和载波 信号uc的交点时刻控制各 开关器件的通断。 ☞在ur的半个周期内， 三角波载波有正有负，所 得的PWM波也是有正有 负，在ur的一个周期内， 输出的PWM波只有±Ud 两种电平

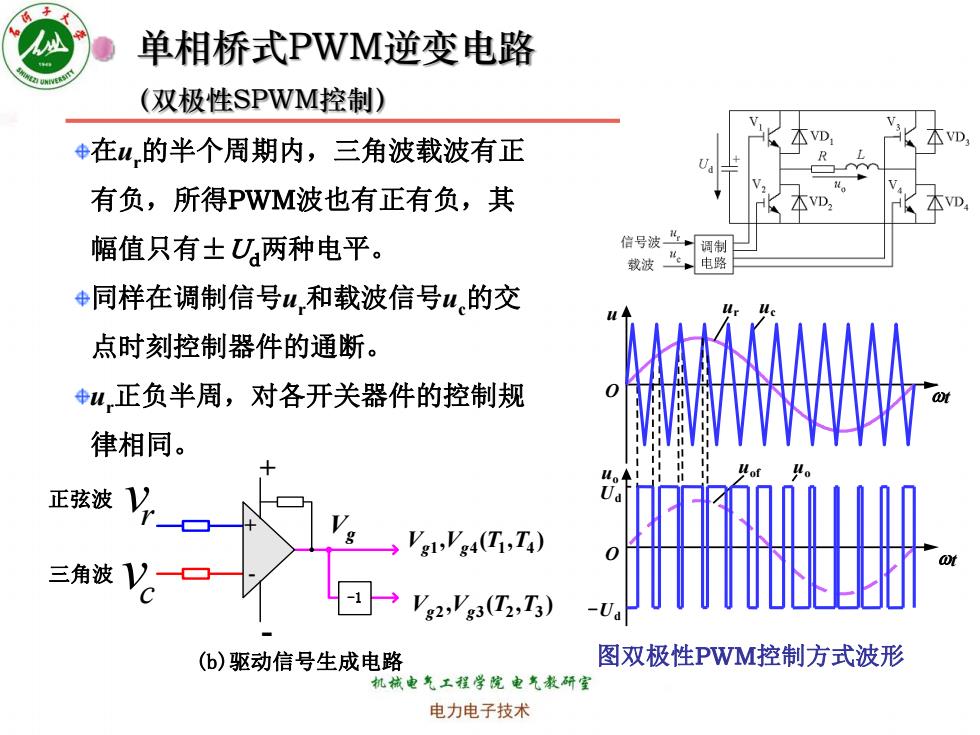

单相桥式PWM逆变电路 (双极性SPWM控制) 在4的半个周期内，三角波载波有正 VD. 有负，所得PWM波也有正有负，其 VD 木VD 幅值只有士两种电平。 信号波丝 调制 载波 电路 Φ同样在调制信号u和载波信号.的交 点时刻控制器件的通断。 u正负半周，对各开关器件的控制规 律相同。 正弦波 VLVga(Ti,TA 三角波V。一 →V2,Vg3(T,T3) (b)驱动信号生成电路 图双极性PWM控制方式波形 机械电气工程学院电气教研室 电力电子技术
在ur的半个周期内，三角波载波有正 有负，所得PWM波也有正有负，其 幅值只有±Ud两种电平。 同样在调制信号ur和载波信号uc的交 点时刻控制器件的通断。 ur正负半周，对各开关器件的控制规 律相同。 图双极性PWM控制方式波形 u ur uc O t O t u uof uo o Ud -Ud 单相桥式PWM逆变电路 （双极性SPWM控制） -1 + - + - c 三角波 v r 正弦波 v Vg , ( , ) Vg1 Vg4 T1 T4 , ( , ) Vg2 Vg3 T2 T3 (b)驱动信号生成电路

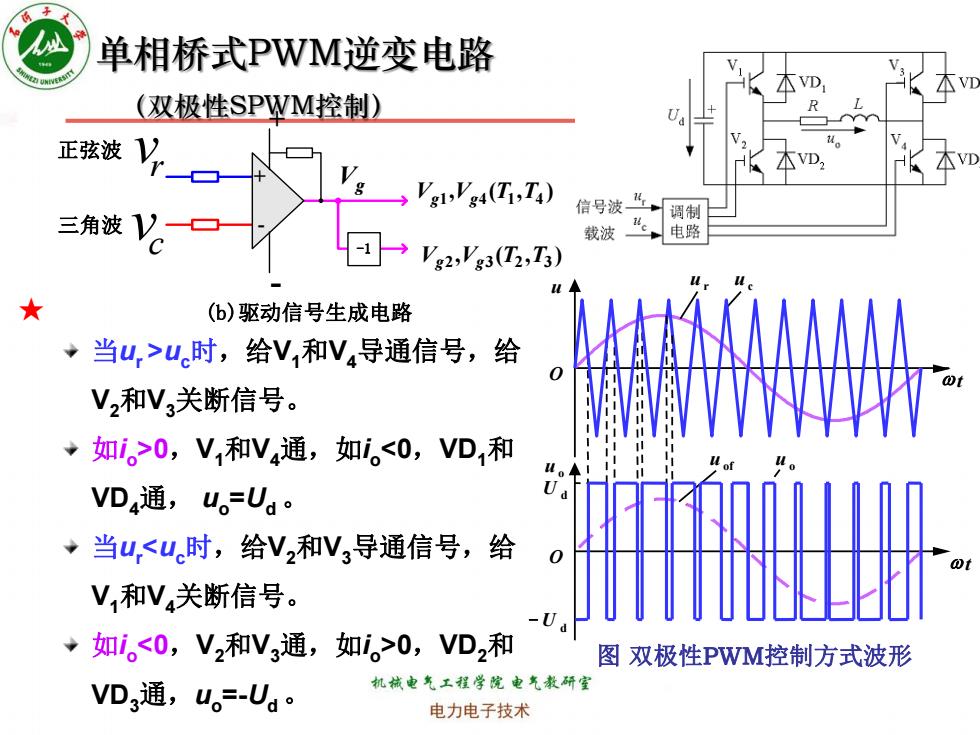

单相桥式PWM逆变电路 本D (双极性SPWM控制) 0 正弦液V一口 VD 8→gVg4(T,T) 信号波调制 三角波V。口 1→ 载波，电路 V2,Vg3(T2,T3) ★ (b)驱动信号生成电路 ·当u,>u时，给V1和V,导通信号，给 V2和V3关断信号。 ·如i。>0,V1和V4通，如。<0，VD和 VD4通，u。=Ua ·当u,<u时，给V2和V3导通信号，给 V,和V4关断信号。 ·如i。<0,V2和V3通，如i。>0,VD2和 图双极性PWM控制方式波形 VD3通，u。=-Ua 机械电气工程学院电气教研室 电力电子技术
当ur >uc时，给V1和V4导通信号，给 V2和V3关断信号。 如io >0，V1和V4通，如io <0，VD1和 VD4通， uo =Ud 。 当ur <uc时，给V2和V3导通信号，给 V1和V4关断信号。 如io <0，V2和V3通，如io >0，VD2和 VD3通，uo =-Ud 。 图 双极性PWM控制方式波形 u ur uc O t O t u uof uo o U d - U d 单相桥式PWM逆变电路 （双极性SPWM控制） -1 + - + - c 三角波 v r 正弦波 v Vg , ( , ) Vg1 Vg4 T1 T4 , ( , ) Vg2 Vg3 T2 T3 ★ (b)驱动信号生成电路
