第2章 液压流体力学基础 p>Pa 表压力 由图2-5可 知，以大气压为 基准计算压力时， 真空度 基准以上的正值 大气压力 是表压力，基准 绝对压力 p<Pa 以下的负值就是 真空度。 绝对压力 D- 绝对真空 图2-5绝对压力、相对压力和真空度 16 本章主页本章目录 上一页 下一页 后退 退出
第2章 液压流体力学基础 16 图2-5 绝对压力、相对压力和真空度 由图2-5可 知，以大气压为 基准计算压力时， 基准以上的正值 是表压力，基准 以下的负值就是 真空度

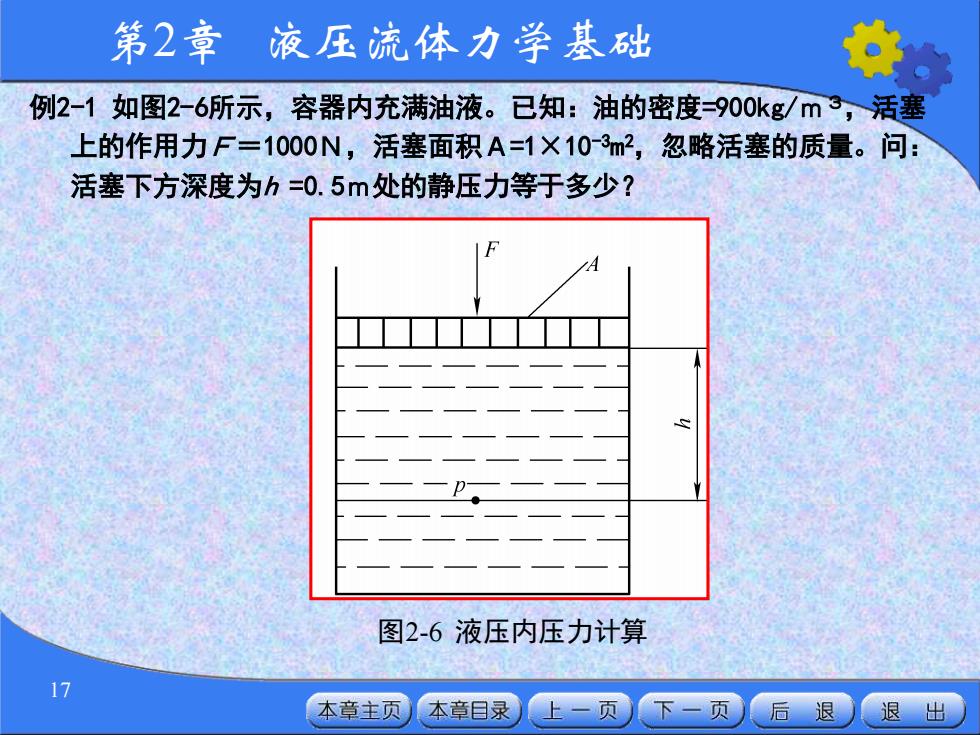

第2章液压流体力学基础 。 例2-1如图2-6所示，容器内充满油液。已知：油的密度=900kg/m3,活塞 上的作用力F=1000N,活塞面积A=1X10-m2,忽略活塞的质量。问： 活塞下方深度为h=0.5m处的静压力等于多少？ 图2-6液压内压力计算 17 本章主页 本章目录 上一页 下一页 、后退 退出
第2章 液压流体力学基础 17 例2-1 如图2-6所示，容器内充满油液。已知：油的密度=900kg/ｍ３，活塞 上的作用力Ｆ＝1000Ｎ，活塞面积Ａ=1×10-3m 2，忽略活塞的质量。问： 活塞下方深度为h =0.5ｍ处的静压力等于多少？ 图2-6 液压内压力计算

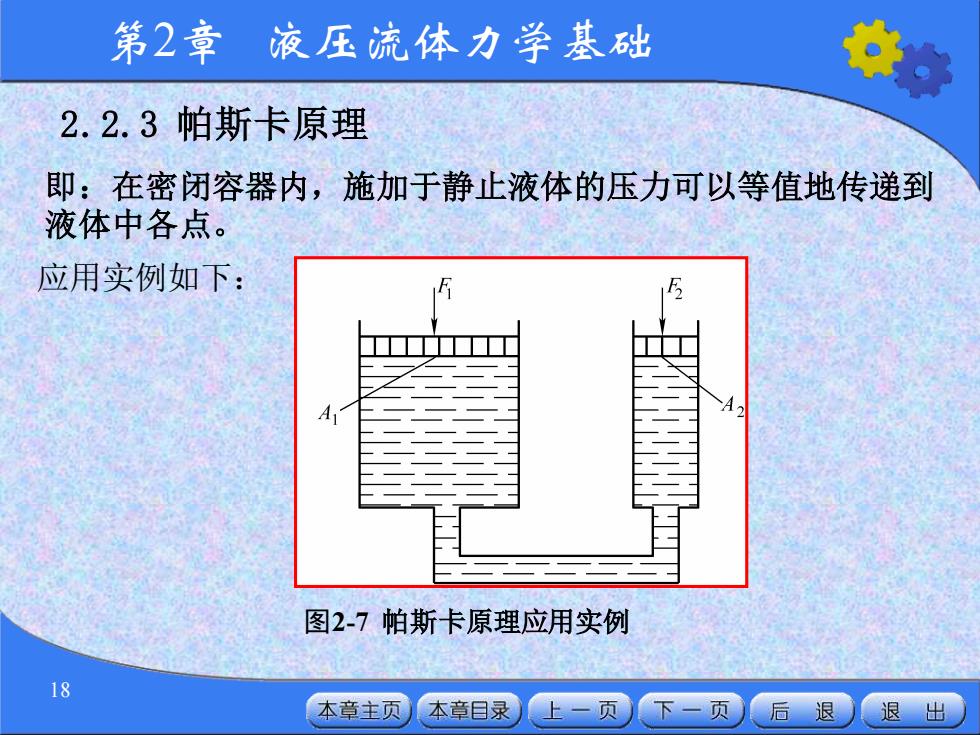

第2章 液压流体力学基础 2.2.3帕斯卡原理 即：在密闭容器内，施加于静止液体的压力可以等值地传递到 液体中各点。 应用实例如下： 图2-7帕斯卡原理应用实例 18 本章主页本章日录 上一页 下一页 后退退出
第2章 液压流体力学基础 18 2.2.3 帕斯卡原理 即：在密闭容器内，施加于静止液体的压力可以等值地传递到 液体中各点。 应用实例如下： 图2-7 帕斯卡原理应用实例
第2章液压流体力学基础 2.2.4静压力对固体壁面的作用力 (1)当固体壁面为一平面时：F=PA (2)当固体壁面为一曲面时： F=PA 例2-2液压缸缸筒如图2-8所示，缸简半径为r,长度为l。求：液压油对缸筒 右半壁内表面在x方向上的作用力F。 d 图2-8压力油作用在缸筒内壁上的力 19 本章主页 本章目录 上一页 下一页后退退出
第2章 液压流体力学基础 19 （1）当固体壁面为一平面时：F=PA （2）当固体壁面为一曲面时： 2.2.4 静压力对固体壁面的作用力 F pA x x = 例2-2 液压缸缸筒如图2-8所示，缸筒半径为ｒ，长度为l。求：液压油对缸筒 右半壁内表面在x方向上的作用力F。 图2-8 压力油作用在缸筒内壁上的力

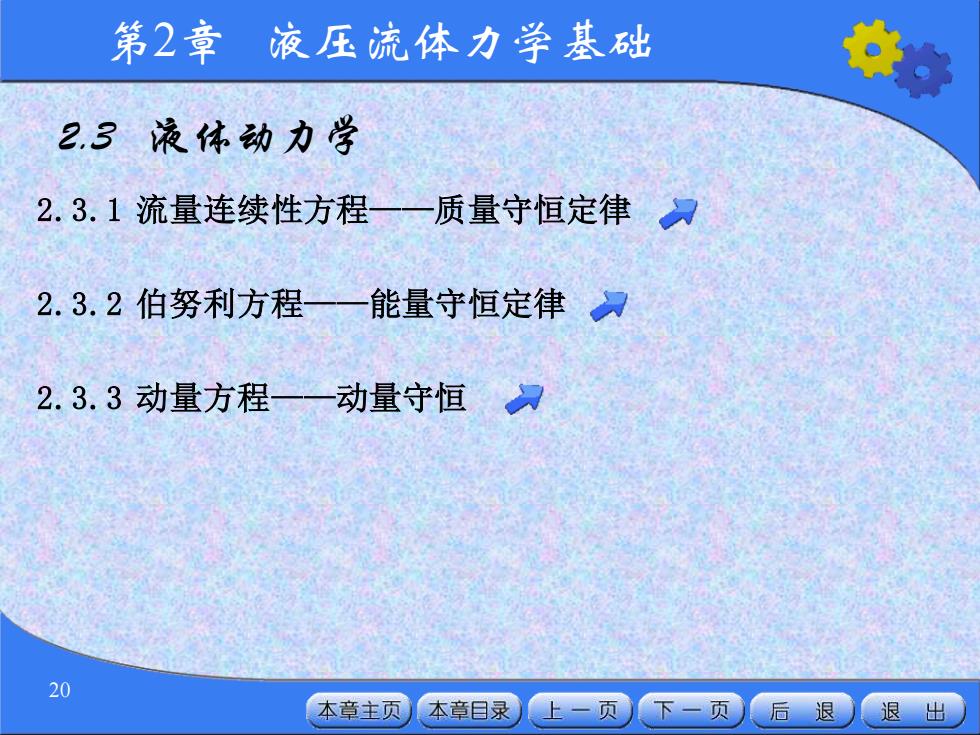

第2章 液压流体力学基础 2.3液体动力学 2.3.1流量连续性方程 一一质量守恒定律 2.3.2伯努利方程 能量守恒定律只 2.3.3动量方程一一 动量守恒 20 本章主页本章日录 上一页下一页后退退出
第2章 液压流体力学基础 20 2.3 液体动力学 2.3.1 流量连续性方程——质量守恒定律 2.3.2 伯努利方程——能量守恒定律 2.3.3 动量方程——动量守恒
