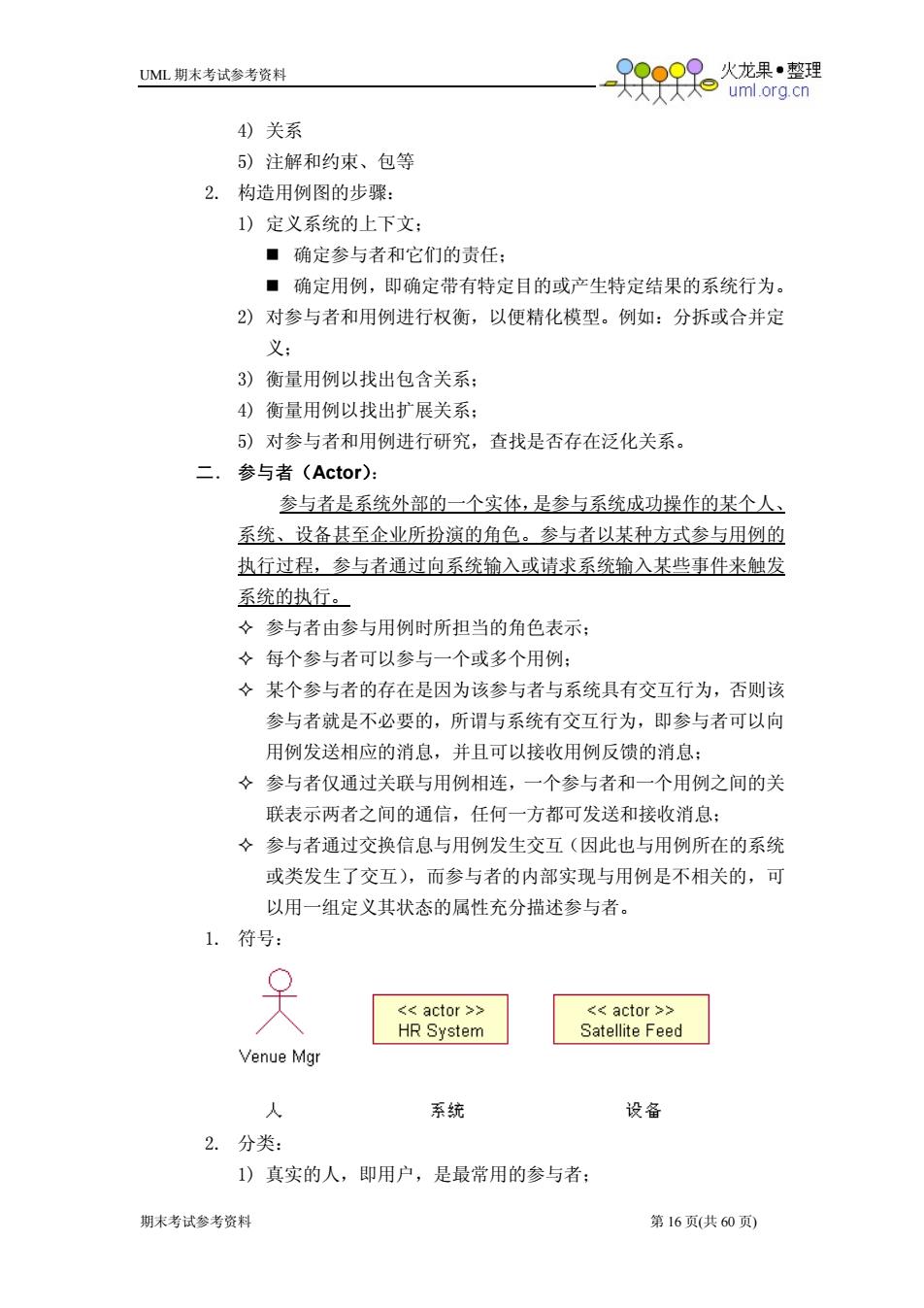

UML期末考试参考资料 9 火龙果·整理 uml.org.cn 4)关系 5)注解和约束、包等 2.构造用例图的步骤： 1)定义系统的上下文； ■确定参与者和它们的责任： ■确定用例，即确定带有特定目的或产生特定结果的系统行为。 2)对参与者和用例进行权衡，以便精化模型。例如：分拆或合并定 义： 3)衡量用例以找出包含关系： 4)衡量用例以找出扩展关系： 5)对参与者和用例进行研究，查找是否存在泛化关系。 二.参与者(Actor): 参与者是系统外部的一个实体，是参与系统成功操作的某个人： 系统、设备甚至企业所扮演的角色。参与者以某种方式参与用例的 热行过程，参与者通过向系统输入或请求系统输入某些事件来触发 系统的执行。 ◇参与者由参与用例时所担当的角色表示： ◇每个参与者可以参与一个或多个用例： ◇某个参与者的存在是因为该参与者与系统具有交互行为，否则该 参与者就是不必要的，所谓与系统有交互行为，即参与者可以向 用例发送相应的消息，并且可以接收用例反馈的消息： ◇参与者仅通过关联与用例相连，一个参与者和一个用例之间的关 联表示两者之间的通信，任何一方都可发送和接收消息： ◇参与者通过交换信息与用例发生交互（因此也与用例所在的系统 或类发生了交互)，而参与者的内部实现与用例是不相关的，可 以用一组定义其状态的属性充分描述参与者。 1.符号： <actor > <actor > HR System Satellite Feed Venue Mgr 人 系统 设备 2.分类： 1)真实的人，即用户，是最常用的参与者： 期末考试参考资料 第16页（共60页）
UML 期末考试参考资料 期末考试参考资料 第 16 页(共 60 页) 4) 关系 5) 注解和约束、包等 2. 构造用例图的步骤： 1) 定义系统的上下文； 确定参与者和它们的责任； 确定用例，即确定带有特定目的或产生特定结果的系统行为。 2) 对参与者和用例进行权衡，以便精化模型。例如：分拆或合并定 义； 3) 衡量用例以找出包含关系； 4) 衡量用例以找出扩展关系； 5) 对参与者和用例进行研究，查找是否存在泛化关系。 二． 参与者（Actor）： 参与者是系统外部的一个实体，是参与系统成功操作的某个人、 系统、设备甚至企业所扮演的角色。参与者以某种方式参与用例的 执行过程，参与者通过向系统输入或请求系统输入某些事件来触发 系统的执行。 参与者由参与用例时所担当的角色表示； 每个参与者可以参与一个或多个用例； 某个参与者的存在是因为该参与者与系统具有交互行为，否则该 参与者就是不必要的，所谓与系统有交互行为，即参与者可以向 用例发送相应的消息，并且可以接收用例反馈的消息； 参与者仅通过关联与用例相连，一个参与者和一个用例之间的关 联表示两者之间的通信，任何一方都可发送和接收消息； 参与者通过交换信息与用例发生交互（因此也与用例所在的系统 或类发生了交互），而参与者的内部实现与用例是不相关的，可 以用一组定义其状态的属性充分描述参与者。 1. 符号： 2. 分类： 1) 真实的人，即用户，是最常用的参与者；
UML期末考试参考资料 火龙果●整理 uml.org.cn 2)其他的系统： 3)一些可以运行的进程，如：时间。 三.用例： 用例是对一组动作序列（其中包括它的变体）的描述，系统执 行该动作序列来为参与者产生一个可观察的结果值。 ◇一个用例描述一组序列，每一个序列表示系统外部的事物（系统 的参与者)与系统本身的交互，这些行为实际上是系统级的功能， 用例可视化、详述、构造和文档化在需求获取和分析过程中所希 望的系统行为，一个用例描述了系统的一个完整的功能需求： ◇用例是外部可见的系统功能单元，这些功能由系统单元所提供， 并通过一系列系统单元与一个或多个参与者之间交换的信息所 表达： ◇用例的用途是，在不揭示系统内部构造的前提下定义连贯的行 为 ◇用例的定义包含它所必需的所有行为一执行用例的主线次序、标 准行为的不同变形、一般行为下的所有异常情况及其预期反应。 1.符号： 每个用例都必须有一个唯一的名字以区别于其他用例，用例的名 字是一个字符串，包括：简单名(simple name)和路径名(path name), 用例的路径名是在用例名前加上所属包的名字。 Package::Place order 四.系统边界： 代表的是一个活动范围，用来说明构建的用例的应用范围。 五.关系： 1.关联关系： 描述参与者与用例之间的关系，表示参与者与用例之间的通信、 交互。每个关联成为在用例描述中加以解释的对话，而每个用例描 述又提供了一组脚本，它们有助于开发测试用例。 期末考试参考资料 第17页（共60页）
UML 期末考试参考资料 期末考试参考资料 第 17 页(共 60 页) 2) 其他的系统； 3) 一些可以运行的进程，如：时间。 三． 用例： 用例是对一组动作序列（其中包括它的变体）的描述，系统执 行该动作序列来为参与者产生一个可观察的结果值。 一个用例描述一组序列，每一个序列表示系统外部的事物（系统 的参与者）与系统本身的交互，这些行为实际上是系统级的功能， 用例可视化、详述、构造和文档化在需求获取和分析过程中所希 望的系统行为，一个用例描述了系统的一个完整的功能需求； 用例是外部可见的系统功能单元，这些功能由系统单元所提供， 并通过一系列系统单元与一个或多个参与者之间交换的信息所 表达； 用例的用途是，在不揭示系统内部构造的前提下定义连贯的行 为； 用例的定义包含它所必需的所有行为－执行用例的主线次序、标 准行为的不同变形、一般行为下的所有异常情况及其预期反应。 1. 符号： 每个用例都必须有一个唯一的名字以区别于其他用例，用例的名 字是一个字符串，包括：简单名（simple name）和路径名（path name）， 用例的路径名是在用例名前加上所属包的名字。 四． 系统边界： 代表的是一个活动范围，用来说明构建的用例的应用范围。 五． 关系： 1. 关联关系： 描述参与者与用例之间的关系，表示参与者与用例之间的通信、 交互。每个关联成为在用例描述中加以解释的对话，而每个用例描 述又提供了一组脚本，它们有助于开发测试用例

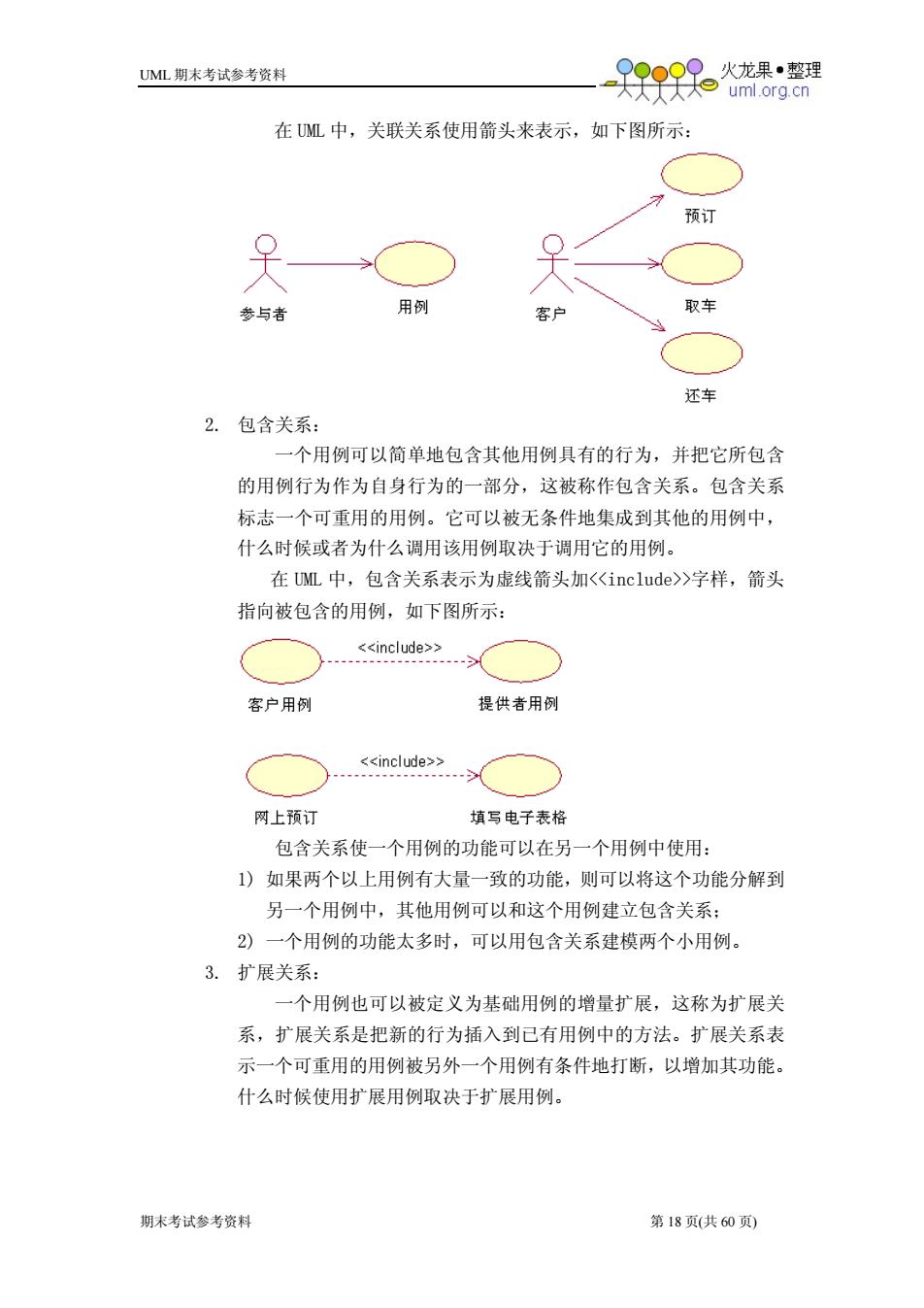

UML期末考试参考资料 火龙果●整理 uml.org.cn 在L中，关联关系使用箭头来表示，如下图所示： 预订 参与者 用例 客户 取车 还车 2.包含关系： 一个用例可以简单地包含其他用例具有的行为，并把它所包含 的用例行为作为自身行为的一部分，这被称作包含关系。包含关系 标志一个可重用的用例。它可以被无条件地集成到其他的用例中， 什么时候或者为什么调用该用例取决于调用它的用例。 在UML中，包含关系表示为虚线箭头加<include>>字样，箭头 指向被包含的用例，如下图所示： <<include>> 客户用例 提供者用例 <<include>> 网上预订 填写电子表格 包含关系使一个用例的功能可以在另一个用例中使用： 1)如果两个以上用例有大量一致的功能，则可以将这个功能分解到 另一个用例中，其他用例可以和这个用例建立包含关系： 2)一个用例的功能太多时，可以用包含关系建模两个小用例。 3.扩展关系： 一个用例也可以被定义为基础用例的增量扩展，这称为扩展关 系，扩展关系是把新的行为插入到已有用例中的方法。扩展关系表 示一个可重用的用例被另外一个用例有条件地打断，以增加其功能。 什么时候使用扩展用例取决于扩展用例。 期末考试参考资料 第18页（共60页）
UML 期末考试参考资料 期末考试参考资料 第 18 页(共 60 页) 在 UML 中，关联关系使用箭头来表示，如下图所示： 2. 包含关系： 一个用例可以简单地包含其他用例具有的行为，并把它所包含 的用例行为作为自身行为的一部分，这被称作包含关系。包含关系 标志一个可重用的用例。它可以被无条件地集成到其他的用例中， 什么时候或者为什么调用该用例取决于调用它的用例。 在 UML 中，包含关系表示为虚线箭头加<<include>>字样，箭头 指向被包含的用例，如下图所示： 包含关系使一个用例的功能可以在另一个用例中使用： 1) 如果两个以上用例有大量一致的功能，则可以将这个功能分解到 另一个用例中，其他用例可以和这个用例建立包含关系； 2) 一个用例的功能太多时，可以用包含关系建模两个小用例。 3. 扩展关系： 一个用例也可以被定义为基础用例的增量扩展，这称为扩展关 系，扩展关系是把新的行为插入到已有用例中的方法。扩展关系表 示一个可重用的用例被另外一个用例有条件地打断，以增加其功能。 什么时候使用扩展用例取决于扩展用例
UML期末考试参考资料 火龙果●整理 uml.org.cn 在UML中，扩展关系表示为虚线箭头加<《extend少>字样，箭头指 向被扩展的用例（即基础用例），如下图所示： <...<sextend>2 基础用例 扩展用例 <.S≤extend>2. 还车 缴纳罚金 基础用例提供了一组扩展点，在这些新的扩展点中可以添加新 的行为，而扩展用例提供了一组插入片段，这些片段能够被插入到 基础用例的扩展点上。基础用例不必知道扩展用例的任何细节，它 仅为其提供扩展点（事实上，基础用例即使没有扩展用例也是完整 的，这点与包含关系有所不同)。一个用例可能有多个扩展点，每个 扩展点也可以出现多次。但是一般情况下，基础用例的执行不会涉 及到扩展用例，只有特定的条件发生，扩展用例才被执行。 4.泛化： 指的是参与者之间或用例之间的继承关系。 1)参与者之间的泛化关系： 在用例图中，使用参与者泛化关系来描述多个参与者之间的 公共行为。如果系统中存在几个参与者，它们既扮演自身的角色， 同时也扮演更具一般化的角色，那么就用泛化关系来描述它们。 在UML中，参与者之间的泛化关系用一个三角箭头来表示， 如下图所示： 一般化参与者 客户 特殊化参与者 特珠化参与者 电话客户 网上客片 2)用例之间的泛化关系： 一个用例可以被特别列举为一个或多个子用例，这被称作用 例泛化。 期末考试参考资料 第19页（共60页）
UML 期末考试参考资料 期末考试参考资料 第 19 页(共 60 页) 在 UML 中，扩展关系表示为虚线箭头加<<extend>>字样，箭头指 向被扩展的用例（即基础用例），如下图所示： 基础用例提供了一组扩展点，在这些新的扩展点中可以添加新 的行为，而扩展用例提供了一组插入片段，这些片段能够被插入到 基础用例的扩展点上。基础用例不必知道扩展用例的任何细节，它 仅为其提供扩展点（事实上，基础用例即使没有扩展用例也是完整 的，这点与包含关系有所不同）。一个用例可能有多个扩展点，每个 扩展点也可以出现多次。但是一般情况下，基础用例的执行不会涉 及到扩展用例，只有特定的条件发生，扩展用例才被执行。 4. 泛化： 指的是参与者之间或用例之间的继承关系。 1) 参与者之间的泛化关系： 在用例图中，使用参与者泛化关系来描述多个参与者之间的 公共行为。如果系统中存在几个参与者，它们既扮演自身的角色， 同时也扮演更具一般化的角色，那么就用泛化关系来描述它们。 在 UML 中，参与者之间的泛化关系用一个三角箭头来表示， 如下图所示： 2) 用例之间的泛化关系： 一个用例可以被特别列举为一个或多个子用例，这被称作用 例泛化

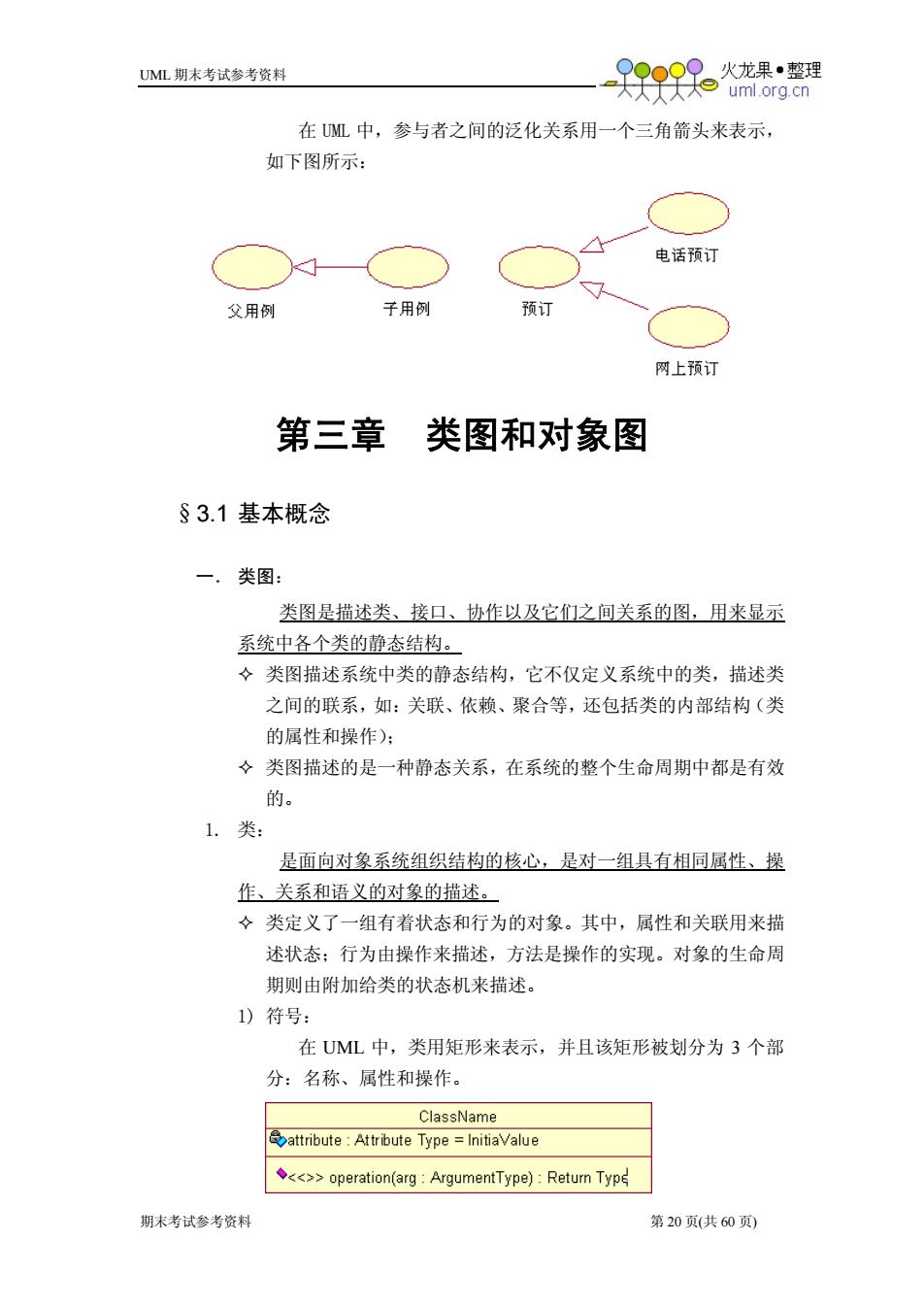

UML期末考试参考资料 火龙果●整理 uml.org.cn 在L中，参与者之间的泛化关系用一个三角箭头来表示， 如下图所示： 电话预订 父用例 子用例 预订 网上预订 第三章 类图和对象图 §3.1基本概念 一.类图： 类图是描述类、接口、协作以及它们之间关系的图，用来显示 系统中各个类的静态结构。 ◇类图描述系统中类的静态结构，它不仅定义系统中的类，描述类 之间的联系，如：关联、依赖、聚合等，还包括类的内部结构（类 的属性和操作)： ◇类图描述的是一种静态关系，在系统的整个生命周期中都是有效 的。 1.类： 是面向对象系统组织结构的核心，是对一组具有相同属性、操 作、关系和语义的对象的描述。 ◇类定义了一组有着状态和行为的对象。其中，属性和关联用来描 述状态：行为由操作来描述，方法是操作的实现。对象的生命周 期则由附加给类的状态机来描述。 1)符号： 在UML中，类用矩形来表示，并且该矩形被划分为3个部 分：名称、属性和操作。 ClassName attribute:Attribute Type InitiaValue <<>>operation(arg:ArgumentType):Return Typg 期末考试参考资料 第20页（共60页）
UML 期末考试参考资料 期末考试参考资料 第 20 页(共 60 页) 在 UML 中，参与者之间的泛化关系用一个三角箭头来表示， 如下图所示： 第三章 类图和对象图 §3.1 基本概念 一． 类图： 类图是描述类、接口、协作以及它们之间关系的图，用来显示 系统中各个类的静态结构。 类图描述系统中类的静态结构，它不仅定义系统中的类，描述类 之间的联系，如：关联、依赖、聚合等，还包括类的内部结构（类 的属性和操作）； 类图描述的是一种静态关系，在系统的整个生命周期中都是有效 的。 1. 类： 是面向对象系统组织结构的核心，是对一组具有相同属性、操 作、关系和语义的对象的描述。 类定义了一组有着状态和行为的对象。其中，属性和关联用来描 述状态；行为由操作来描述，方法是操作的实现。对象的生命周 期则由附加给类的状态机来描述。 1) 符号： 在 UML 中，类用矩形来表示，并且该矩形被划分为 3 个部 分：名称、属性和操作
