上面的计算结果，流过E的电流I为负值，说明该 电流与图中假定的方向相反，即实际上I不是从E 的正极流出，而是从E,的正极流入，I非但没有向 负载供电，相反由E,对它进行充电。 从上面的例子可以看出，利用基尔霍夫定律求解电 路时，如果有m个未知数，则需要列出m个独立方 程，若电路有n个节点，则只能列出(-1)个节点电 流方程，其余m-(-1)个方程应为独立的回路方程 (电压方程)，即所选择的每一个回路至少含有一个 其他回路没有包含的未知数 ■ 上例中n=2(a,b),m=3,独立的回路方程为2个
◼ 上面的计算结果，流过El的电流Il为负值，说明该 电流与图中假定的方向相反，即实际上Il不是从El 的正极流出，而是从E1的正极流入，Il非但没有向 负载供电，相反由E2对它进行充电。 ◼ 从上面的例子可以看出，利用基尔霍夫定律求解电 路时，如果有m个未知数，则需要列出m个独立方 程，若电路有n个节点，则只能列出(n-1)个节点电 流方程，其余m-(n-1)个方程应为独立的回路方程 (电压方程)，即所选择的每一个回路至少含有一个 其他回路没有包含的未知数。 ◼ 上例中n=2(a,b)，m=3，独立的回路方程为2个
三.电压源和电流源 电压源和电流源是维持电路中电流的能源。 1.电压源 电压源可以看成是电动势E和内阻R的串联组合， 如图14(a)虚线框内所示。当电压源向负载R提供电 压和电流时，电源两端的电压U(也叫输出电压)与输 出电流I之间有如下关系： U=E-IRo 上式表明，随着输出电流的增大，电压源的输出 电压线性下降，如图1-4b)所示，且内阻R,愈大，下 降愈多
三. 电压源和电流源 电压源和电流源是维持电路中电流的能源。 1. 电压源 电压源可以看成是电动势E和内阻R0的串联组合， 如图1-4(a)虚线框内所示。当电压源向负载RL提供电 压和电流时，电源两端的电压U(也叫输出电压)与输 出电流I之间有如下关系： U=E-IR0 上式表明，随着输出电流的增大，电压源的输出 电压线性下降，如图1-4(b)所示，且内阻R0愈大，下 降愈多
E U RL 0 Is (a) (b) 图1-4 电压源及其伏安特性
当电压源内阻R=0时， 不论电源的输出电流I如何 变化，其输出电压U将等 于电动势E,即U=E,这 样的电压源称为理想电压 E 源或称为恒压源。右图1 4(c)是它的伏安特性。 在电子技术中使用的 电源，一般要求电源有稳 0 定的输出电压，尽量接近 (c) 恒压源，其内阻应愈小愈 好
当电压源内阻R0=0时， 不论电源的输出电流I如何 变化，其输出电压U将等 于电动势E，即U=E，这 样的电压源称为理想电压 源或称为恒压源。右图1- 4(c)是它的伏安特性。 在电子技术中使用的 电源，一般要求电源有稳 定的输出电压，尽量接近 恒压源，其内阻应愈小愈 好
2.电流源 实际的电流源可以看成是恒值电流I、与内阻R的 并联，如图1-5(a虚线框内所示。 假定电流源与负载电阻R相连时，电流源向R 提供的电流为I,加于R的电压为U,则流过内阻R 的电流为U/R。,电源两端的电压U与输出电流I的 关系为： I- 上式表明，在输出电压U一定的情况下，输出电 流随电流源内阻R的减小而变小，内阻R愈小，其 分流作用愈大，输出电流愈小，电流源的伏安特性 愈差，如图15b)所示

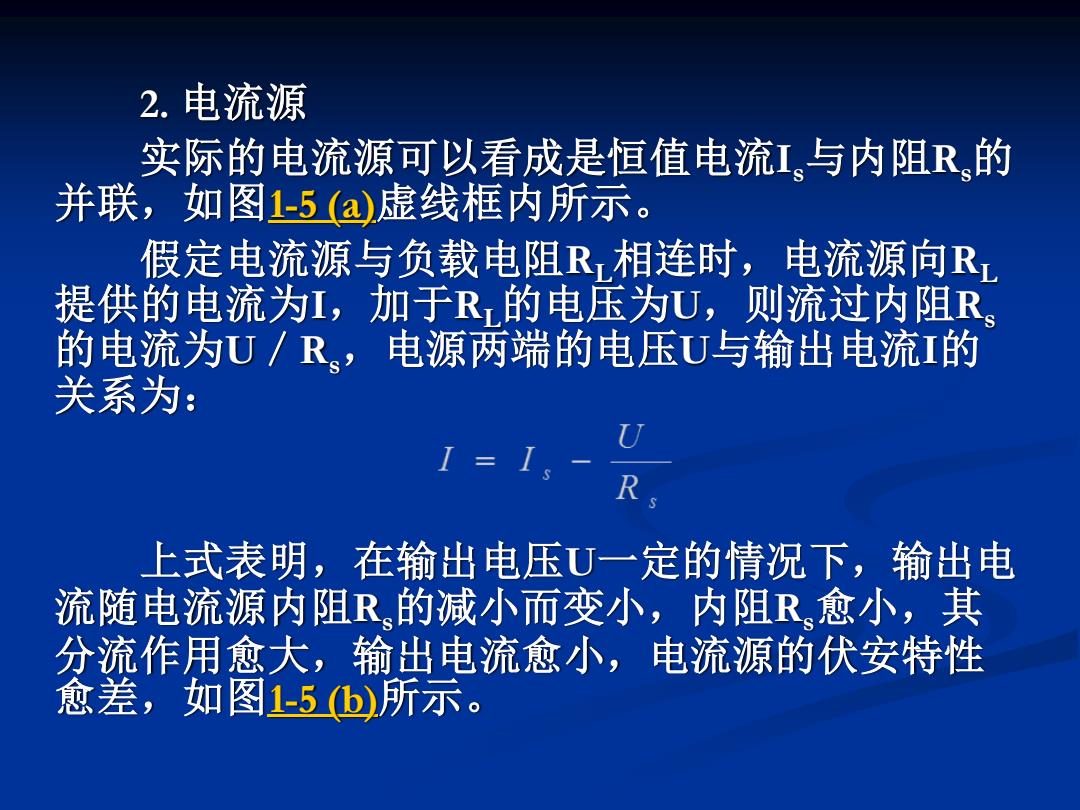

2. 电流源 实际的电流源可以看成是恒值电流Is与内阻Rs的 并联，如图1-5 (a)虚线框内所示。 假定电流源与负载电阻RL相连时，电流源向RL 提供的电流为I，加于RL的电压为U，则流过内阻Rs 的电流为U／Rs，电源两端的电压U与输出电流I的 关系为： 上式表明，在输出电压U一定的情况下，输出电 流随电流源内阻Rs的减小而变小，内阻Rs愈小，其 分流作用愈大，输出电流愈小，电流源的伏安特性 愈差，如图1-5 (b)所示
