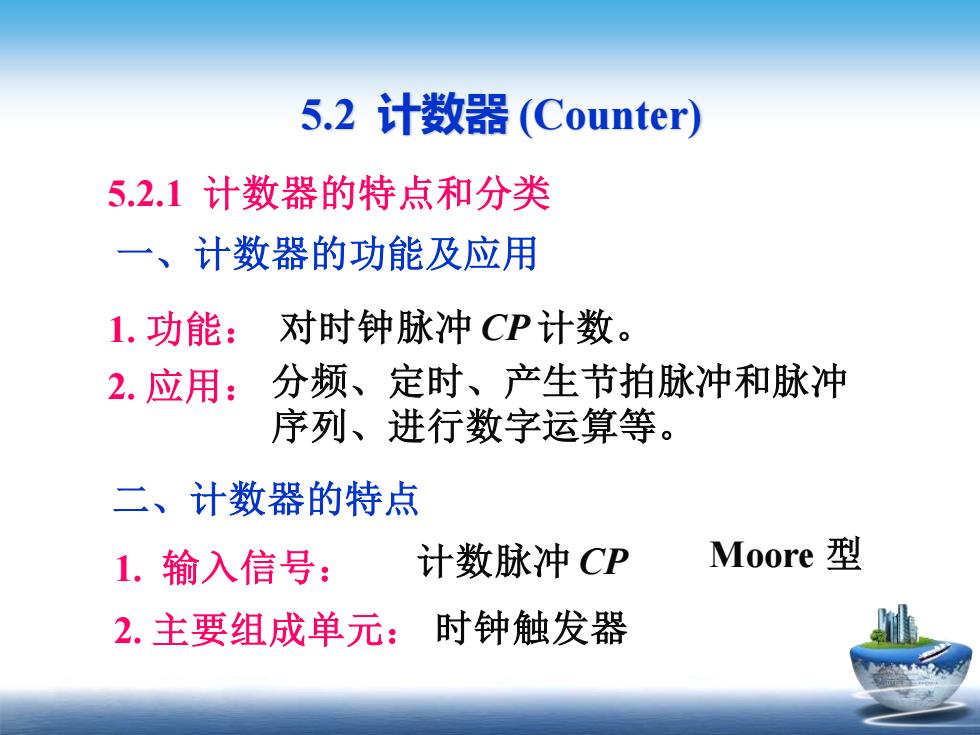

5.2计数器(Counter) 5.2.1计数器的特点和分类 一、计数器的功能及应用 1.功能：对时钟脉冲CP计数。 2.应用：分频、定时、产生节拍脉冲和脉冲 序列、进行数字运算等。 二、计数器的特点 1.输入信号： 计数脉冲CP Moore型 2.主要组成单元：时钟触发器
5.2 计数器 (Counter) 5.2.1 计数器的特点和分类 一、计数器的功能及应用 1. 功能： 对时钟脉冲 CP 计数。 2. 应用： 分频、定时、产生节拍脉冲和脉冲 序列、进行数字运算等。 二、计数器的特点 1. 输入信号： 计数脉冲 CP Moore 型 2. 主要组成单元： 时钟触发器
三、计数器的分类 按数制分： 二进制计数器 十进制计数器 N进制（任意进制）计数器 按计数 加法计数器 方式分： 减法计数器 可逆计数(Up-Down Counter) 按触发器翻转 同步计数器(Synchronous~) 是否同时分： 异步计数器(Asynchronous~) 按开关 TTL计数器 元件分： CMOS计数器
三、 计数器的分类 按数制分： 二进制计数器 十进制计数器 N 进制(任意进制)计数器 按计数 方式分： 加法计数器 减法计数器 可逆计数 (Up-Down Counter) 按触发器翻转 是否同时分： 同步计数器 (Synchronous ) 异步计数器 (Asynchronous ) 按开关 元件分： TTL 计数器 CMOS 计数器
5.2.2二进制计数器 计数器计数容量、长度或模的概念 计数器能够记忆输入脉冲的数目，即电路的有效 状态数M。 3位二进制同步加法计数器： 000-→111 M=23=8 /1 4位二进制同步加法计数器： 0000-→1111 M=24=16 /1 n位二进制同步加法计数器： M=2
5.2.2 二进制计数器 计数器计数容量、长度或模的概念 计数器能够记忆输入脉冲的数目，即电路的有效 状态数 M 。 3 位二进制同步加法计数器： 2 8 3 M = = 0000 1111 /1 4 位二进制同步加法计数器： 000 111 /1 2 16 4 M = = n 位二进制同步加法计数器： n M = 2
☒冈I 一、二进制同步计数器 1.3位二进制同步加法计数器 ()结构示意框图与状态图 CP 三位二进制同步 Carry 输入计数脉冲 加法计数器 送给高位的进位信号 000-901001040119100910191091 /1
一、二进制同步计数器 1. 3位二进制同步加法计数器 (1) 结构示意框图与状态图 三位二进制同步 加法计数器 CP Carry 输入计数脉冲 送给高位的进位信号 000 001 /0 010 /0 011 /0 100 /0 101 /0 110 /0 111 /0 /1
2)分析和选择触发器 FF2、FF1、FFo 22、21、20 设计方法一：按前述设计步骤进行（P297~299) 设计方法二： 按计m生业行级联 来一个CP Q2Q1Qo CP 当Q=1,CP 22"1"2" 0 当220=1，CP 到来即翻转 =1=T0 123456 0 J1=K1=20=T1 0 00 J2=K2=2120=T2 7 8
FF2、FF1、FF0 Q2、Q1、Q0 设计方法一：按前述设计步骤进行 （P297 299） 设计方法二：按计数规律进行级联 CP Q2Q1Q0 C 0 1 2 3 4 5 6 7 8 0 0 0 0 0 1 0 1 0 0 1 1 1 0 0 1 0 0 0 0 0 0 0 0 1 0 C = Q2 n Q1 n Q0 n 来一个CP 翻转一次 J0= K0 = 1 当Q0=1，CP 到来即翻转 J1= K1 = Q0 当Q1Q0=1，CP 到来即翻转 J2= K2 = Q1Q0 = T0 = T1 = T2 (2) 分析和选择触发器
