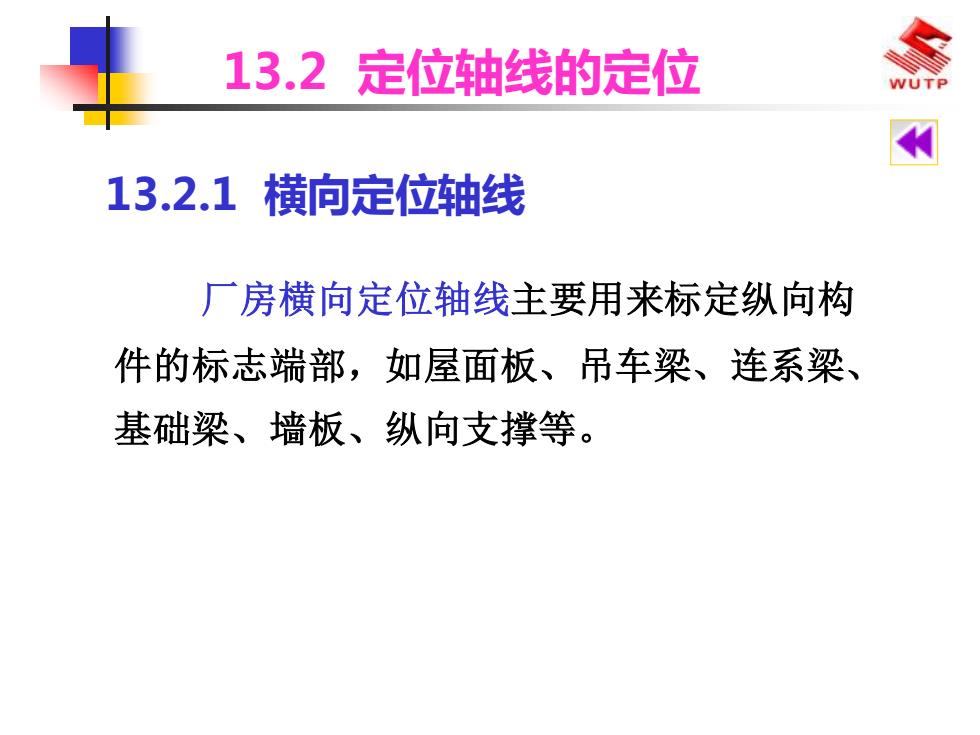

13.2定位轴线的定位WUTP13.2.1横向定位轴线厂房横向定位轴线主要用来标定纵向构件的标志端部，如屋面板、吊车梁、连系梁、基础梁、墙板、纵向支撑等
厂房横向定位轴线主要用来标定纵向构 件的标志端部，如屋面板、吊车梁、连系梁、 基础梁、墙板、纵向支撑等。 13.2 定位轴线的定位 13.2.1 横向定位轴线

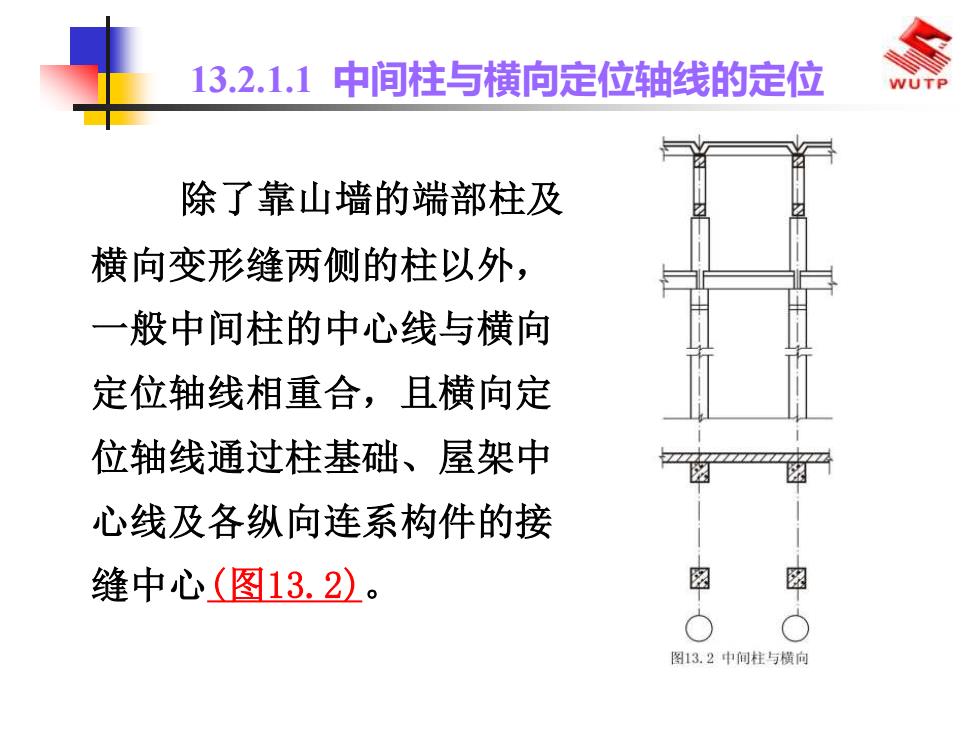

13.2.1.1中间柱与横向定位轴线的定位WUTP除了靠山墙的端部柱及横向变形缝两侧的柱以外，一般中间柱的中心线与横向定位轴线相重合，且横向定位轴线通过柱基础、屋架中心线及各纵向连系构件的接缝中心（图13.2)图13.2中间柱与横向
除了靠山墙的端部柱及 横向变形缝两侧的柱以外， 一般中间柱的中心线与横向 定位轴线相重合，且横向定 位轴线通过柱基础、屋架中 心线及各纵向连系构件的接 缝中心(图13.2)。 13.2.1.1 中间柱与横向定位轴线的定位

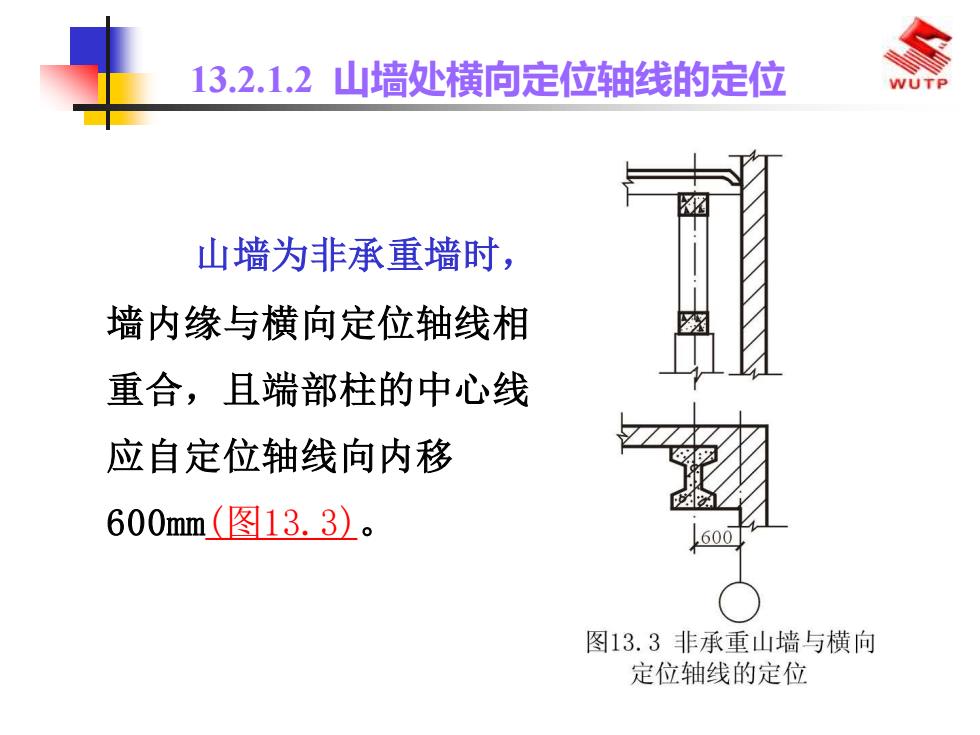

山墙处横向定位轴线的定位13.2.1.2WUTP山墙为非承重墙时，墙内缘与横向定位轴线相重合，且端部柱的中心线应自定位轴线向内移600mm（图13.3)。600图13.3非承重山墙与横向定位轴线的定位
山墙为非承重墙时， 墙内缘与横向定位轴线相 重合，且端部柱的中心线 应自定位轴线向内移 600mm(图13.3)。 13.2.1.2 山墙处横向定位轴线的定位

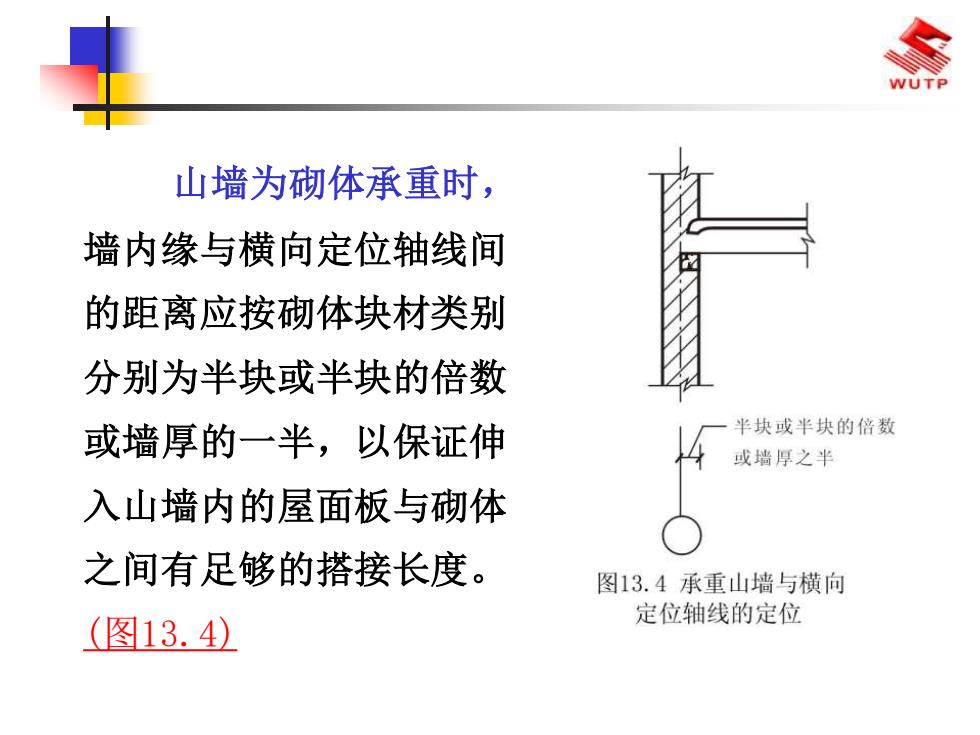

WUTP山墙为砌体承重时墙内缘与横向定位轴线间的距离应按砌体块材类别分别为半块或半块的倍数半块或半块的倍数或墙厚的一半，以保证伸或墙厚之半入山墙内的屋面板与砌体之间有足够的搭接长度。图13.4承重山墙与横向定位轴线的定位(图13. 4)
山墙为砌体承重时， 墙内缘与横向定位轴线间 的距离应按砌体块材类别 分别为半块或半块的倍数 或墙厚的一半，以保证伸 入山墙内的屋面板与砌体 之间有足够的搭接长度。 (图13.4)

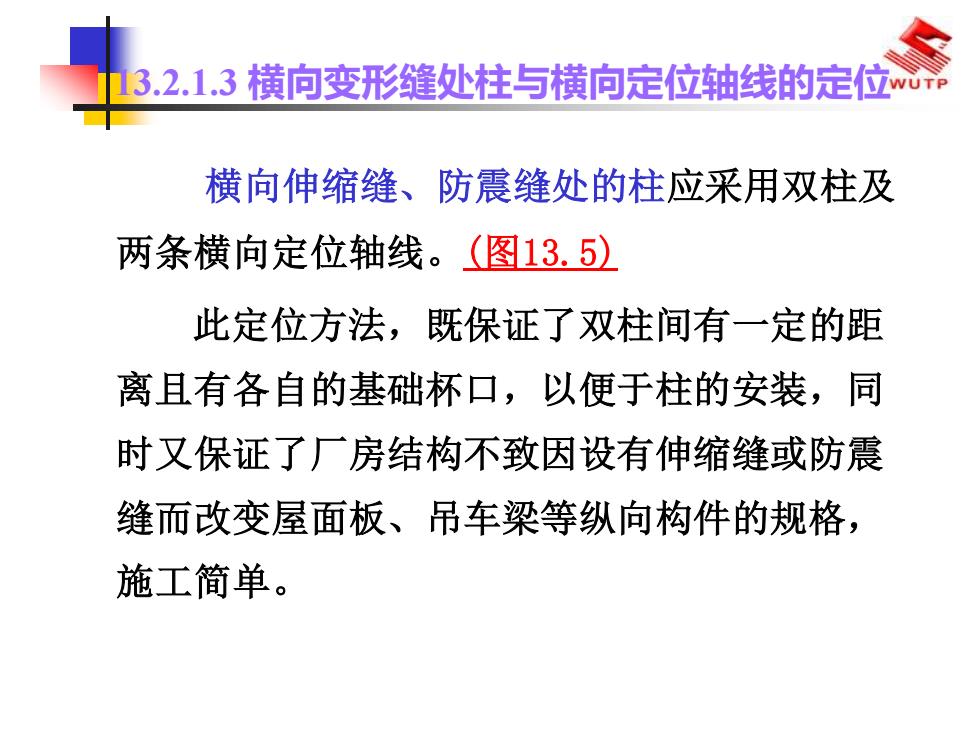

113.2.1.3横向变形缝处柱与横向定位轴线的定位NUTP横向伸缩缝、防震缝处的柱应采用双柱及两条横向定位轴线。（图13.5)此定位方法，既保证了双柱间有一定的距离且有各自的基础杯口，以便于柱的安装，同时文保证了厂房结构不致因设有伸缩缝或防震缝而改变屋面板、吊车梁等纵向构件的规格，施工简单
横向伸缩缝、防震缝处的柱应采用双柱及 两条横向定位轴线。(图13.5) 此定位方法，既保证了双柱间有一定的距 离且有各自的基础杯口，以便于柱的安装，同 时又保证了厂房结构不致因设有伸缩缝或防震 缝而改变屋面板、吊车梁等纵向构件的规格， 施工简单。 13.2.1.3 横向变形缝处柱与横向定位轴线的定位
