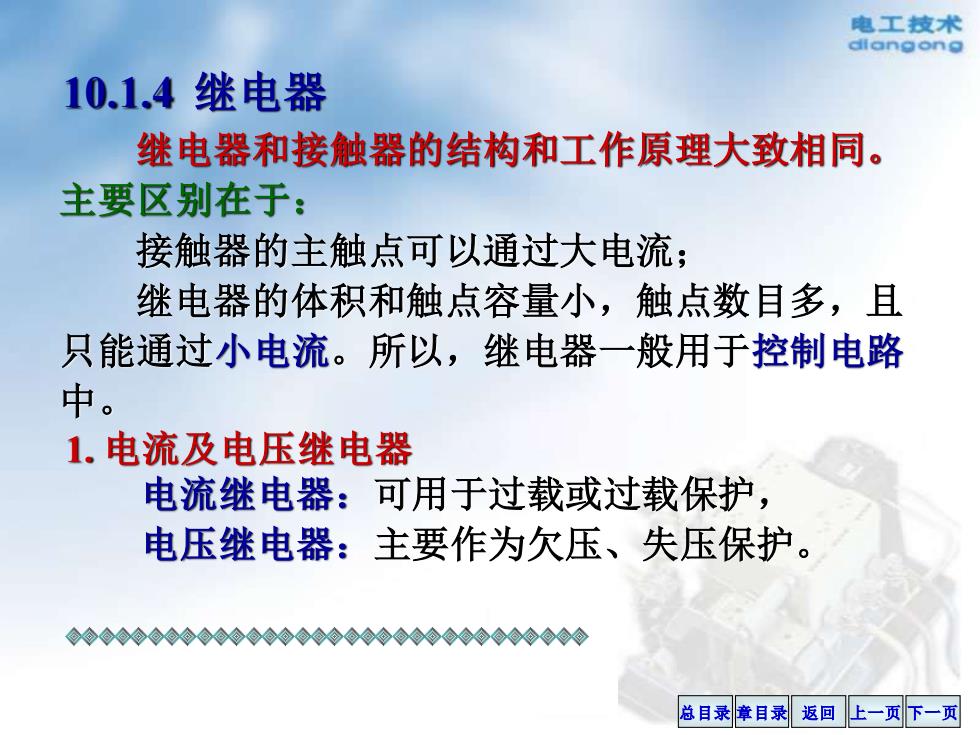

电工技术 diangong 10.1.4继电器 继电器和接触器的结构和工作原理大致相同。 主要区别在于： 接触器的主触点可以通过大电流； 继电器的体积和触点容量小，触点数目多，且 只能通过小电流。所以，继电器一般用于控制电路 中。 1.电流及电压继电器 电流继电器：可用于过载或过载保护， 电压继电器：主要作为欠压、失压保护 总目录章目录返回上一页下一页
总目录 章目录 返回 上一页 下一页 10.1.4 继电器 继电器和接触器的结构和工作原理大致相同。 主要区别在于： 接触器的主触点可以通过大电流； 继电器的体积和触点容量小，触点数目多，且 只能通过小电流。所以，继电器一般用于控制电路 中。 1. 电流及电压继电器 电流继电器：可用于过载或过载保护， 电压继电器：主要作为欠压、失压保护

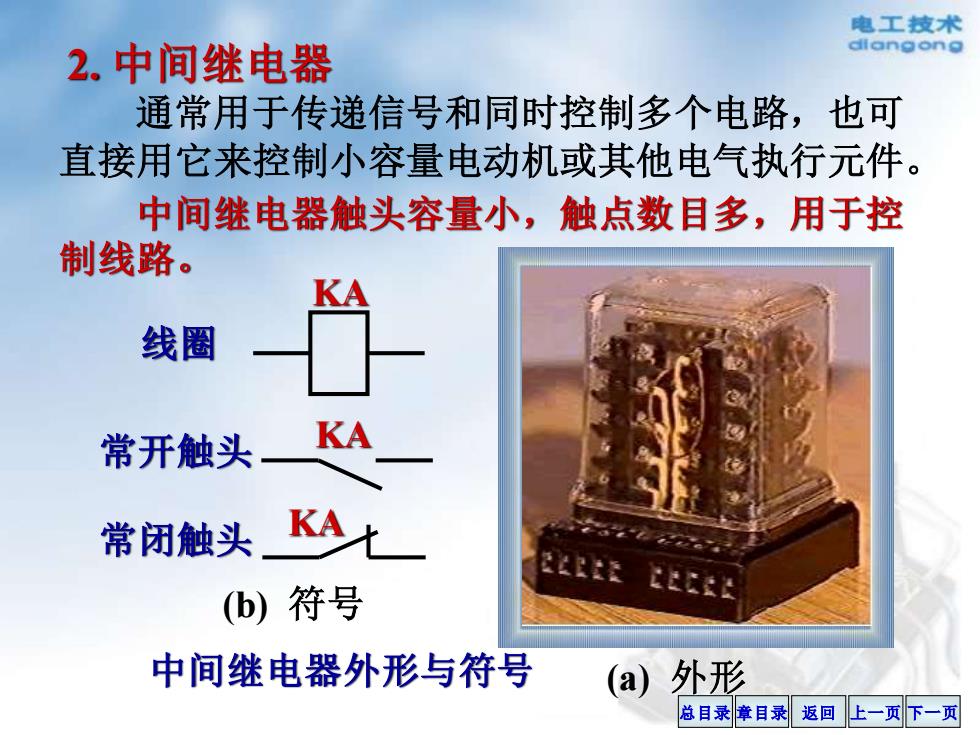

电工技术 2.中间继电器 diangong 通常用于传递信号和同时控制多个电路，也可 直接用它来控制小容量电动机或其他电气执行元件。 中间继电器触头容量小，触点数目多，用于控 制线路。 KA 线圈 常开触头 KA 常闭触头 K光 (b)符号 22R爱上E 中间继电器外形与符号 (a) 外形 总目录章目录返回上一页下一页
总目录 章目录 返回 上一页 下一页 2. 中间继电器 中间继电器触头容量小，触点数目多，用于控 制线路。 通常用于传递信号和同时控制多个电路，也可 直接用它来控制小容量电动机或其他电气执行元件。 (b) 符号 KA 线圈 常开触头 KA 常闭触头 KA 中间继电器外形与符号 (a) 外形

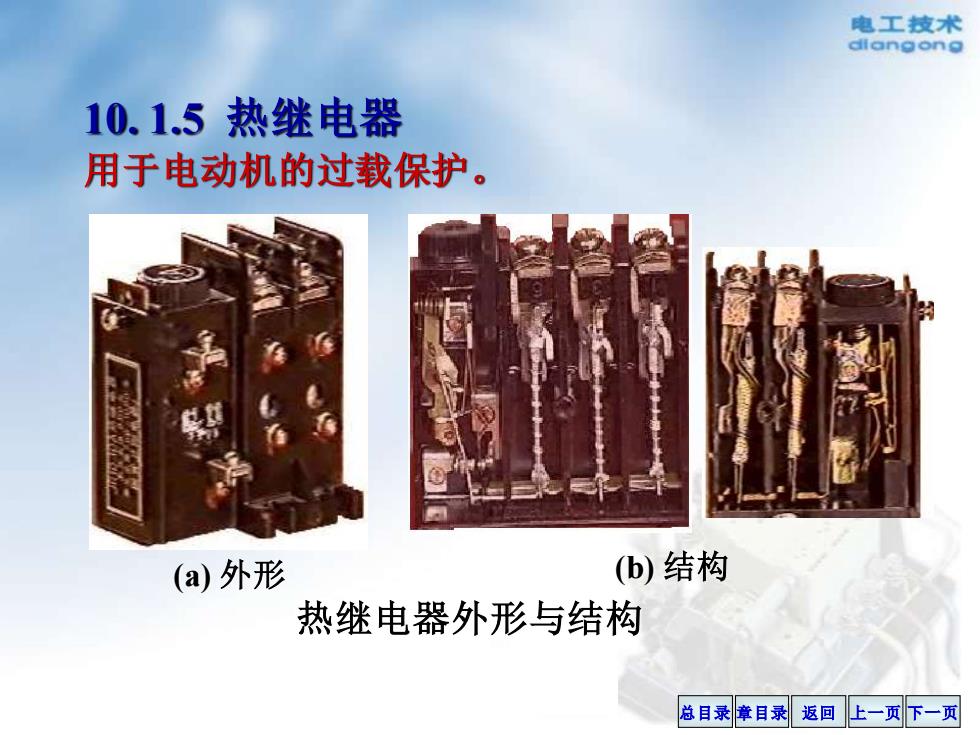

电工技术 diangong 10.1.5热继电器 用于电动机的过载保护。 (a)外形 (b)结构 热继电器外形与结构 总目录章目录返回上一页下一页
总目录 章目录 返回 上一页 下一页 10. 1.5 热继电器 用于电动机的过载保护。 热继电器外形与结构 (a) 外形 (b) 结构

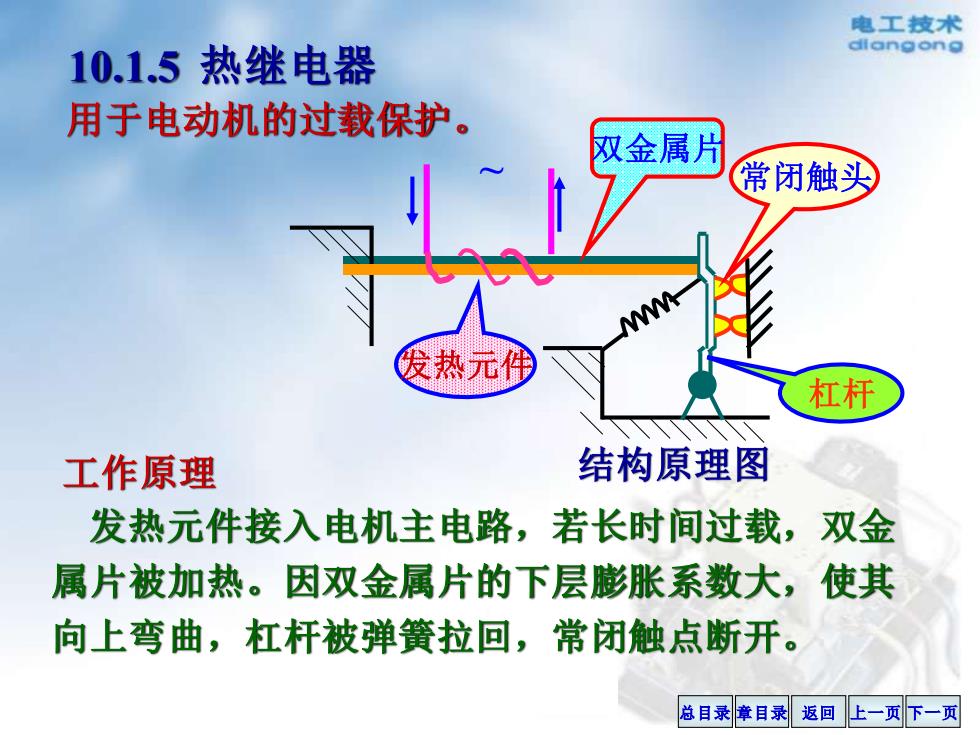

电工技术 10.1.5热继电器 diangong 用于电动机的过载保护。 双金属片 常闭触头 俊热元伐 杠杆 工作原理 结构原理图 发热元件接入电机主电路，若长时间过载，双金 属片被加热。因双金属片的下层膨胀系数大，使其 向上弯曲，杠杆被弹簧拉回，常闭触点断开。 总目录章目录返回上一页下一页
总目录 章目录 返回 上一页 下一页 ~ 发热元件接入电机主电路，若长时间过载，双金 属片被加热。因双金属片的下层膨胀系数大，使其 向上弯曲，杠杆被弹簧拉回，常闭触点断开。 发热元件 杠杆 10.1.5 热继电器 工作原理 结构原理图 双金属片 常闭触头 用于电动机的过载保护
