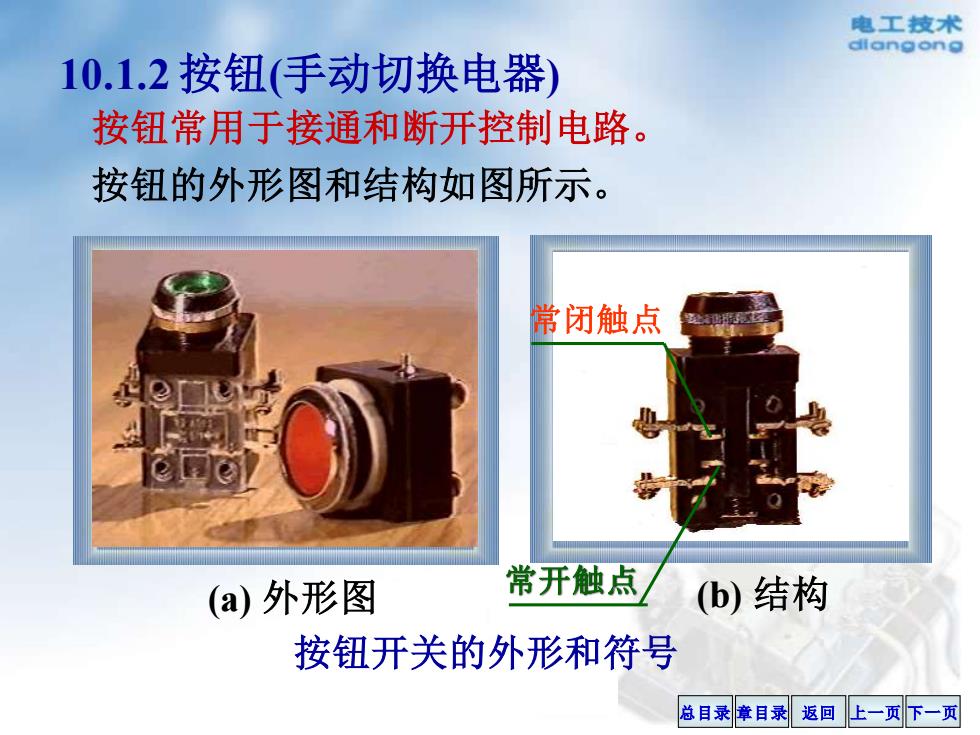

电工技术 dlangong 10.1.2按钮（手动切换电器） 按钮常用于接通和断开控制电路。 按钮的外形图和结构如图所示。 常闭触点 (a)外形图 常开触点 (b)结构 按钮开关的外形和符号 总目录章目录剧返回上一页下一页
总目录 章目录 返回 上一页 下一页 10.1.2 按钮(手动切换电器) (b) 结构 按钮常用于接通和断开控制电路。 按钮的外形图和结构如图所示。 按钮开关的外形和符号 (a) 外形图 常闭触点 常开触点
电工技术 按钮帽 结 构 高 复位弹簧 支柱连杆 常闭静触头 桥式静触头 常开静触头 符 外壳 SB 号 名 常闭按钮 常开按钮 (停止按钮) (起动按钮) 复合按钮 称 总目录章目录返回上一页下一页
总目录 章目录 返回 上一页 下一页 复位弹簧 支柱连杆 常闭静触头 桥式静触头 常开静触头 外壳 4 SB SB SB 结 构 符 号 名 称 常闭按钮 (停止按钮) 常开按钮 (起动按钮) 复合按钮 1 2 3 4 1 2 3 按钮帽

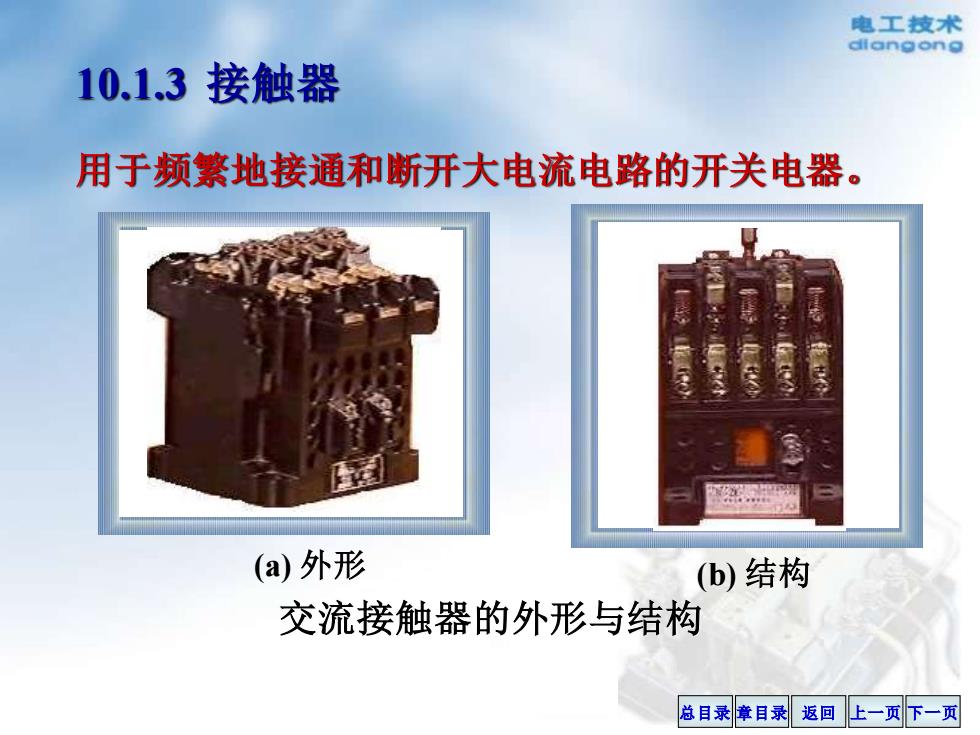

电工技术 diangong 10.1.3接触器 用于频繁地接通和断开大电流电路的开关电器。 (a)外形 (b)结构 交流接触器的外形与结构 总目录章目录返回上一页下一页
总目录 章目录 返回 上一页 下一页 交流接触器的外形与结构 10.1.3 接触器 用于频繁地接通和断开大电流电路的开关电器。 (a) 外形 (b) 结构
电工技术 diangong 10.1.3接触器 用于频繁地接通和断开大电流电路的开关电器。 弹簧 电源 常开 线圈 常闭 铁心 衔铁 主触点 辅助触点 电机 M 3~ 总目录章目录返回上一页下一页
总目录 章目录 返回 上一页 下一页 10. 1.3 接触器 用于频繁地接通和断开大电流电路的开关电器。 ~ M 3~ 线圈 铁心 衔铁 辅助触点 电源 电机 主触点 常闭 常开 弹簧
电工技术 符号 dlangong KM 线圈 KM 用于主电路流 动合（常开）主触点 过的大电流（需 加灭弧装置) KM 动合（常开）辅助触点 用于控制电路流 过的小电流（无 动断（常闭）辅助触点 人KM 需加灭弧装置) 属于同一器件的线圈和触点用相同的文字表示 常用的交流接触器有CJ10、CJ12、CJ20和3TB等系列。 接触器技术指标：额定工作电压、电流、触点数目等。 如CJ10系列主触点额定电流5、10、20、40、75 120A等数种；额定工作电压通常是220V或380V。 总目录章目录返回上一页下一页
总目录 章目录 返回 上一页 下一页 符号 线圈 KM 用于主电路 流 过的大电流 (需 加灭弧 装置) 用于控制电路流 过的小电流 (无 需加灭弧装置) KM 动合(常开)辅助触点 动断(常闭)辅助触点 KM 属于同一器件的线圈和触点用相同的文字表示 接触器技术指标：额定工作电压、电流、触点数目等。 动合(常开)主触点 KM 常用的交流接触器有CJ10、CJ12、CJ20和3TB等系列。 如CJ10系列主触点额定电流5、10、20、40、75、 120A等数种；额定工作电压通常是220V或380V
