总线通信控制：同步通信方式 USTC 通信双方由统一时标控制数据传送称为同步通信。时标通 常由CPU的总线控制部件发出，送到总线上的所有部件； 也可以由每个部件各自的时序发生器发出，但是必须有总 线控制部件发出的时钟信号对它们进行同步。 总线读周期 对于读命令，其传输周 期为： 。 T:主模块发地址 时钟 T2:主模块发读命令 ● T3:从模块提供数据 地址 T4:主模块撤销读命令 读命令 ·仲裁？ 数据 data
总线通信控制：同步通信方式 • 通信双方由统一时标控制数据传送称为同步通信。时标通 常由CPU的总线控制部件发出，送到总线上的所有部件； 也可以由每个部件各自的时序发生器发出，但是必须有总 线控制部件发出的时钟信号对它们进行同步。 • 对于读命令，其传输周 期为： • T1：主模块发地址 • T2：主模块发读命令 • T3：从模块提供数据 • T4：主模块撤销读命令 • 仲裁？ 总线读周期 读命令 地址 data 数据 时钟 T1 T2 T3 T4
异步通信方式 s》 ·没有公共的时钟标准， 采用应答方式（握手） -主设备发Request,从设备发响应Ack; ·确认总线周期的开始和结束 读 -三种：不互锁，半互锁，全互锁 地址 -例：PC半互锁 MSYN 数据 Req SSYN ACK 读写 1/O 接口 请求 CPU 地址 应答 应答 数据 不互锁方式 半互锁方式 全互锁方式
异步通信方式 • 没有公共的时钟标准，采用应答方式（握手） – 主设备发Request，从设备发响应Ack； • 确认总线周期的开始和结束 – 三种：不互锁，半互锁，全互锁 – 例：PCI半互锁
半同步通信协议 s》 时钟周期 总线传输周期 Tw Tw 时钟 REQ (就绪) 地址 主设备 读命令 数据 从设备 ACK 回答
半同步通信协议

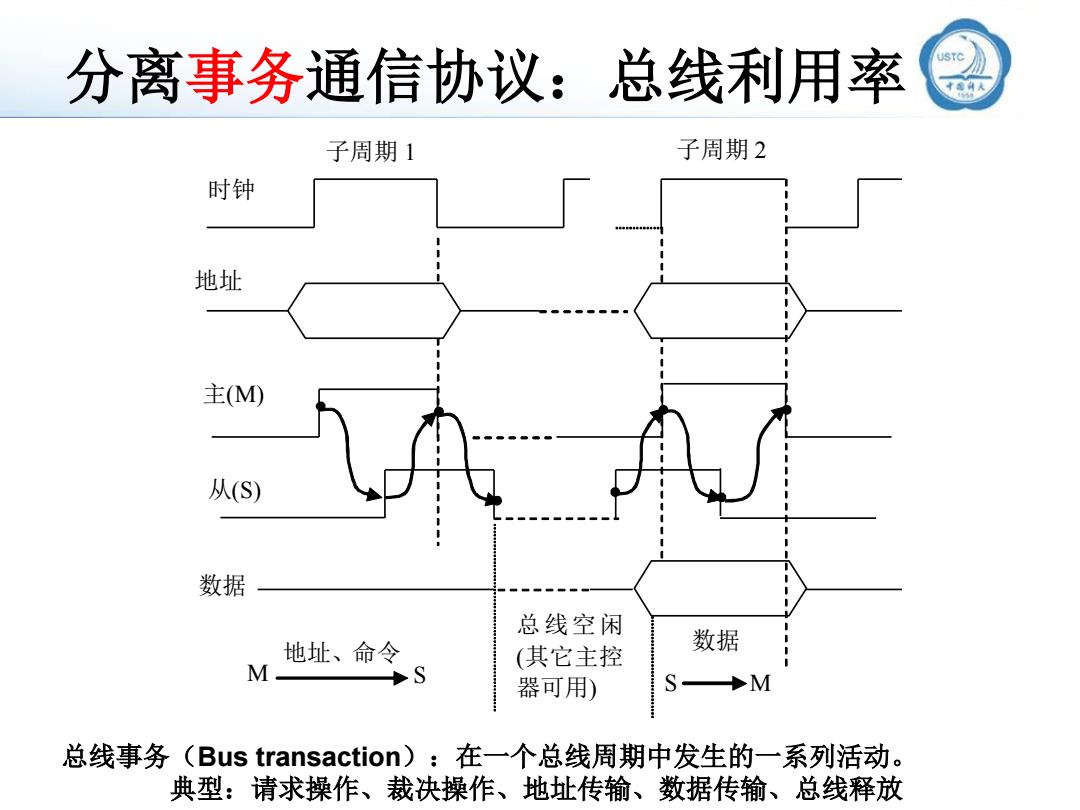

分离事务通信协议：总线利用率 STC 子周期1 子周期2 时钟 地址 主(M) 从(S) 数据 总线空闲 地址、命令 (其它主控 数据 M ◆S 器可用) ◆M 总线事务(Bus transaction)：在一个总线周期中发生的一系列活动。 典型：请求操作、裁决操作、地址传输、数据传输、总线释放
主(M) 地址 数据 S M 总线空闲 (其它主控 器可用) 地址、命令 M S 数据 从(S) 时钟 子周期 1 子周期 2 分离事务通信协议：总线利用率 总线事务（Bus transaction）：在一个总线周期中发生的一系列活动。 典型：请求操作、裁决操作、地址传输、数据传输、总线释放
