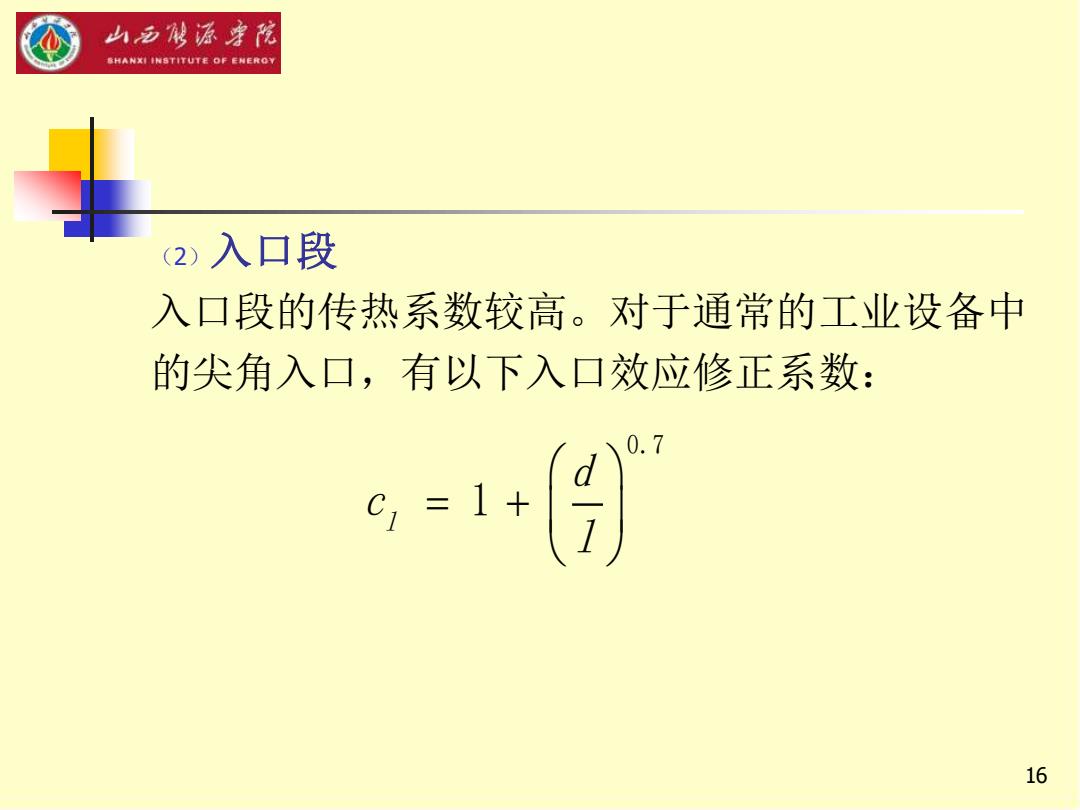

山多破源宇花 SHANXI INSTITUTE OF ENEROY 2入口段 入口段的传热系数较高。对于通常的工业设备中 的尖角入口，有以下入口效应修正系数： 0.7 c,=1+ 16
16 （2）入口段 入口段的传热系数较高。对于通常的工业设备中 的尖角入口，有以下入口效应修正系数： = + 0.7 1 l d c l

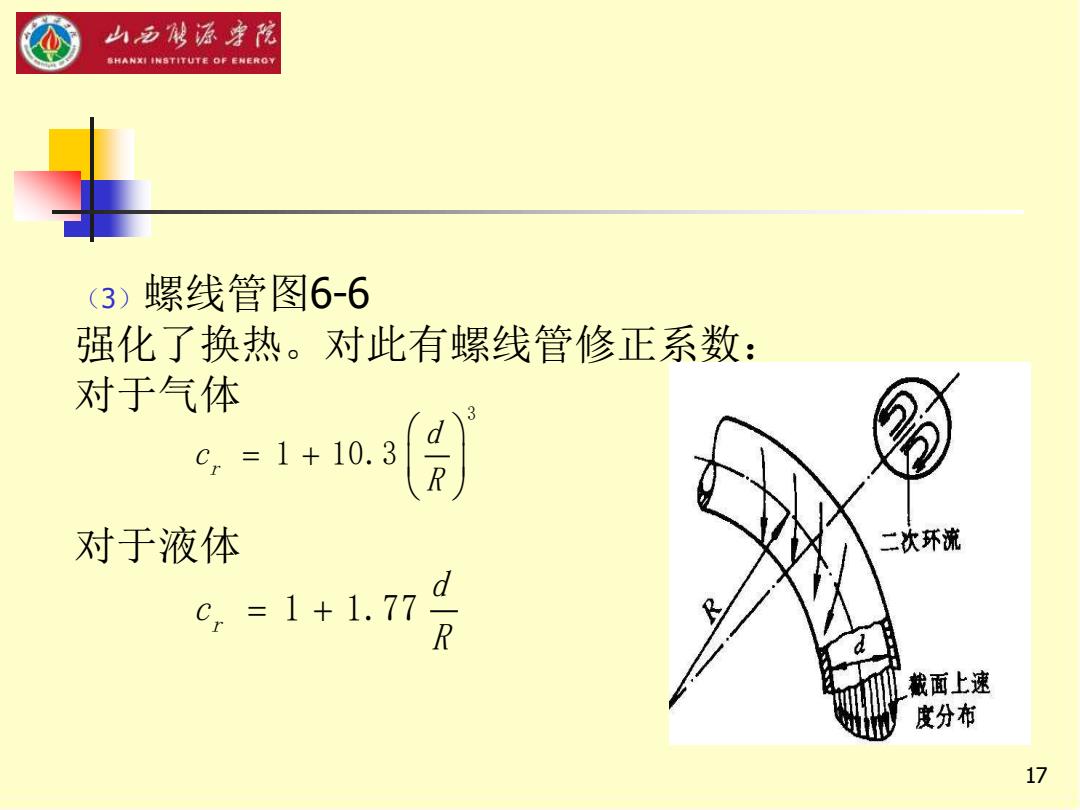

山多破源宇花 SHANXI INSTITUTE OF ENEROY 3)螺线管图6-6 强化了换热。对此有螺线管修正系数： 对于气体 C,=1+10.3 对于液体 二次环流 d Cx=1+1.77 R 截面上速 度分布 17
17 = + 1 1.77 r d c R = + 3 1 10.3 r d c R （3）螺线管图6-6 强化了换热。对此有螺线管修正系数： 对于气体 对于液体
山西移字花 SHANXI INSTITUTE OF ENEROY 以上所有方程仅适用于Pr>0.6的气体或液体。 对Pr数很小的液态金属，换热规律完全不同。 推荐光滑圆管内充分发展湍流换热的准则式： 均匀热流边界Mu,=4.82+0.0185Pe82 实验验证范围：Re,=3.6x103~9.05×10,Pe,=102~10。 均匀壁温边界Wu=5.0+0.025Pe8 实验验证范围：Pe。>100。 特征长度为内径，定性温度为流体平均温度。 18
18 以上所有方程仅适用于 的气体或液体。 对 数很小的液态金属，换热规律完全不同。 推荐光滑圆管内充分发展湍流换热的准则式： 均匀热流边界 实验验证范围： 均匀壁温边界 实验验证范围： 特征长度为内径，定性温度为流体平均温度。 P r 0 . 6 Pr = + 0.827 4.82 0.0185 f f Nu Pe = 3 5 Re 3.6 10 ~ 9.05 10 , f = 。 2 4 10 ~ 10 f P e = + 0.8 5.0 0.025 f f Nu Pe P e f 100

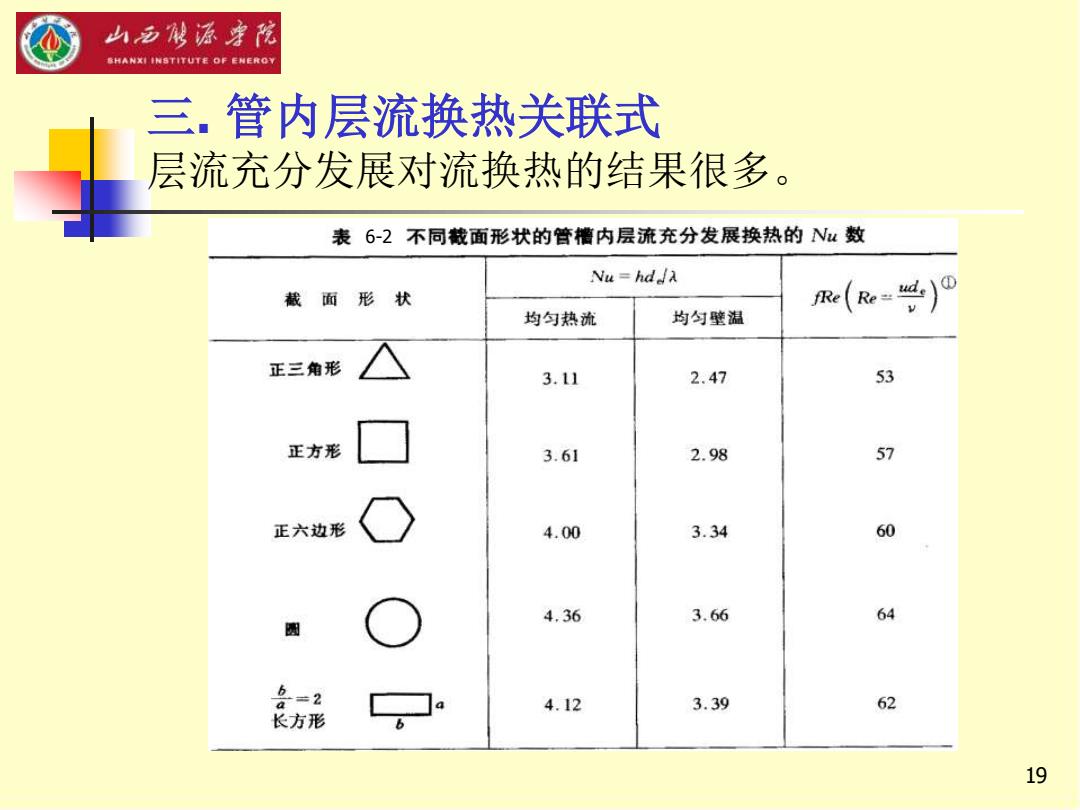

山西城源李花 参HANXI INSTITUT老OF ENEROY 三.管内层流换热关联式 层流充分发展对流换热的结果很多 表6-2不同截面形状的管槽内层流充分发展换热的Nu数 Nu=hd 截面形状 均匀热流 均匀壁温 正三角形 3.11 2.47 53 正方形 3.61 2.98 57 正六边形 4.00 3.34 60 4.36 3.66 64 圆 名=2 4.12 3.39 62 长方形 19
19 三. 管内层流换热关联式 层流充分发展对流换热的结果很多。 6-2
山西城源李院 参HANXI INSTITUT老OF ENEROY ■ 续表 表6-2续) Nu=hd A 截面形状 R(Re=g） 均匀热流 均匀壁温 =3 4.79 3.96 69 a 6 =4 5.33 4.44 73 6 8 a 6.49 5.60 82 b =00 8.23 7.54 96 a 20
20 ◼ 续表 6-2
