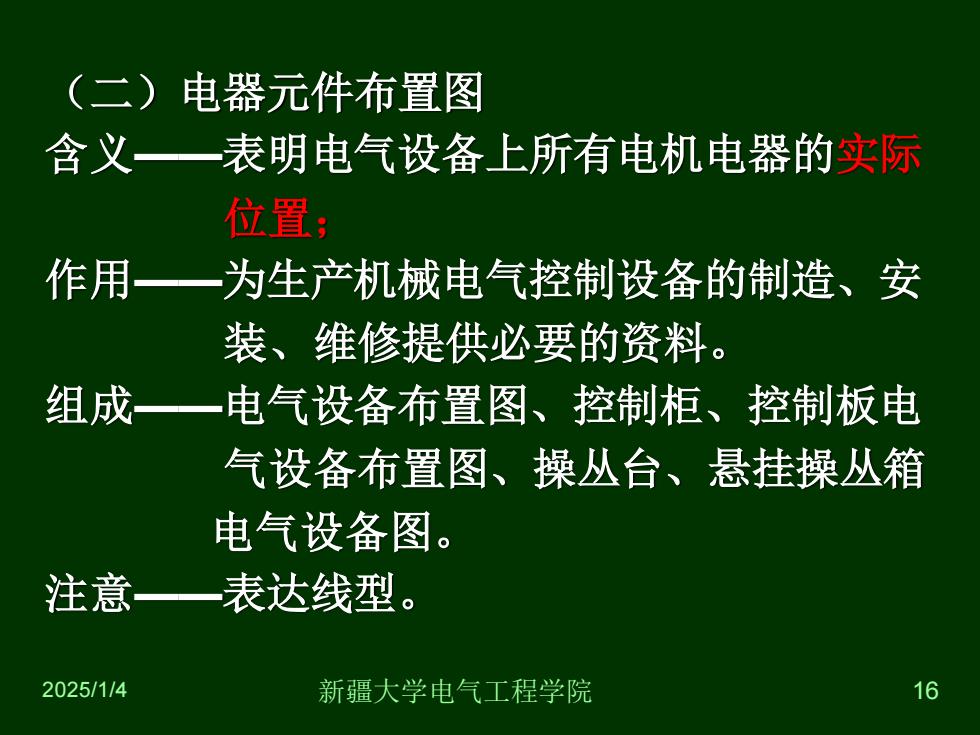

(二)电器元件布置图 含义一表明电气设备上所有电机电器的实际 位置； 作用一为生产机械电气控制设备的制造、安 装、维修提供必要的资料。 组成一电气设备布置图、控制柜、控制板电 气设备布置图、操丛台、悬挂操丛箱 电气设备图。 注意一表达线型。 2025/1/4 新疆大学电气工程学院 16
2025/1/4 新疆大学电气工程学院 16 （二）电器元件布置图 含义——表明电气设备上所有电机电器的实际 位置； 作用——为生产机械电气控制设备的制造、安 装、维修提供必要的资料。 组成——电气设备布置图、控制柜、控制板电 气设备布置图、操丛台、悬挂操丛箱 电气设备图。 注意——表达线型

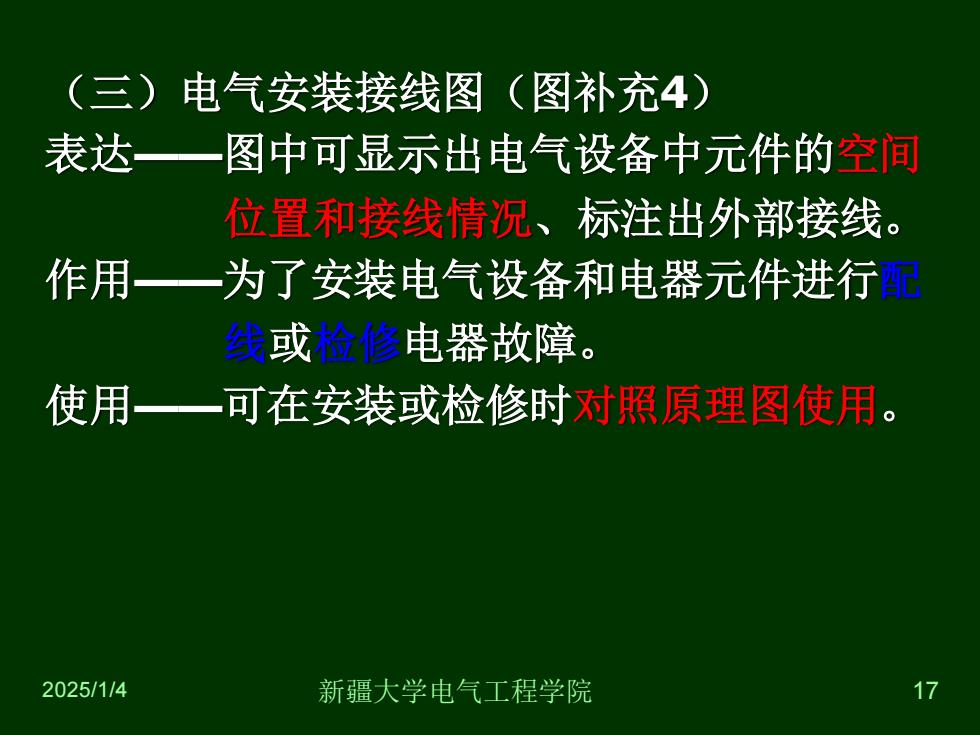

(三)电气安装接线图（图补充4） 表达一图中可显示出电气设备中元件的空间 位置和接线情况、标注出外部接线。 作用—为了安装电气设备和电器元件进行配 线或检修电器故障。 使用—可在安装或检修时对照原理图使用。 2025/1/4 新疆大学电气工程学院 17
2025/1/4 新疆大学电气工程学院 17 （三）电气安装接线图（图补充4） 表达——图中可显示出电气设备中元件的空间 位置和接线情况、标注出外部接线。 作用——为了安装电气设备和电器元件进行配 线或检修电器故障。 使用——可在安装或检修时对照原理图使用

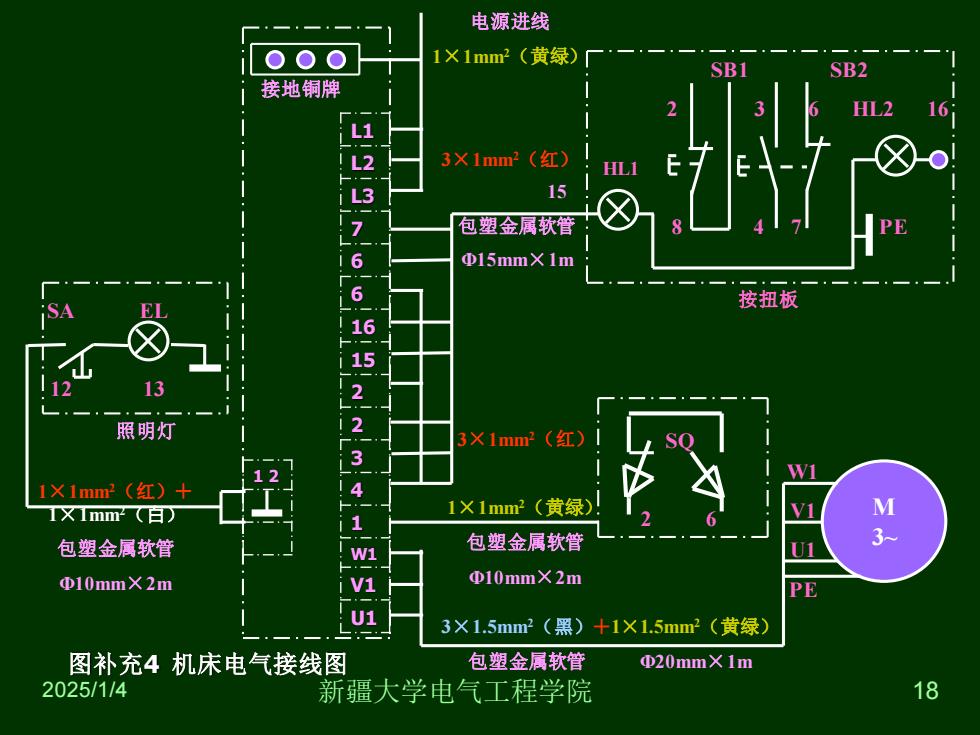

电源进线 oOO 1×1m(黄绿) SB1 SB2 接地铜牌 L1 L2 3×1mm2(红) 人 L3 15 7 包塑金属软管 6 Φ15mm×1m 6 按扭板 16 5 13 2 照明灯 3×1mmr(红) 1×1m㎡（红）+ TX1m㎡2（百 1×1mm2(黄绿) M 包塑金属软管 包塑金属软管 3 W1 01 Φ10mm×2m Φ10mm×2m PE U1 3×1.5mm2(黑)+1×1.5mm2(黄绿) 图补充4机床电气接线 包塑金属软管 Φ20mm×1m 2025/1/4 新疆大学电气工程学院 18
2025/1/4 新疆大学电气工程学院 18 M 3~ 接地铜牌 L1 L2 L3 7 6 6 16 15 2 2 3 4 1 W1 V1 U1 1 2 照明灯 1×1mm2（红）＋ 1×1mm2（白） 包塑金属软管 Φ10mm×2m 电源进线 1×1mm2（黄绿） 3×1mm2（红） 15 包塑金属软管 Φ15mm×1m 3×1mm2（红） 1×1mm2（黄绿） 包塑金属软管 Φ10mm×2m 3×1.5mm2（黑）＋1×1.5mm2（黄绿） 包塑金属软管 Φ20mm×1m 按扭板 SA EL 12 13 SQ 2 6 W1 V1 U1 PE SB1 SB2 2 3 6 HL2 16 8 4 7 PE HL1 图补充4 机床电气接线图

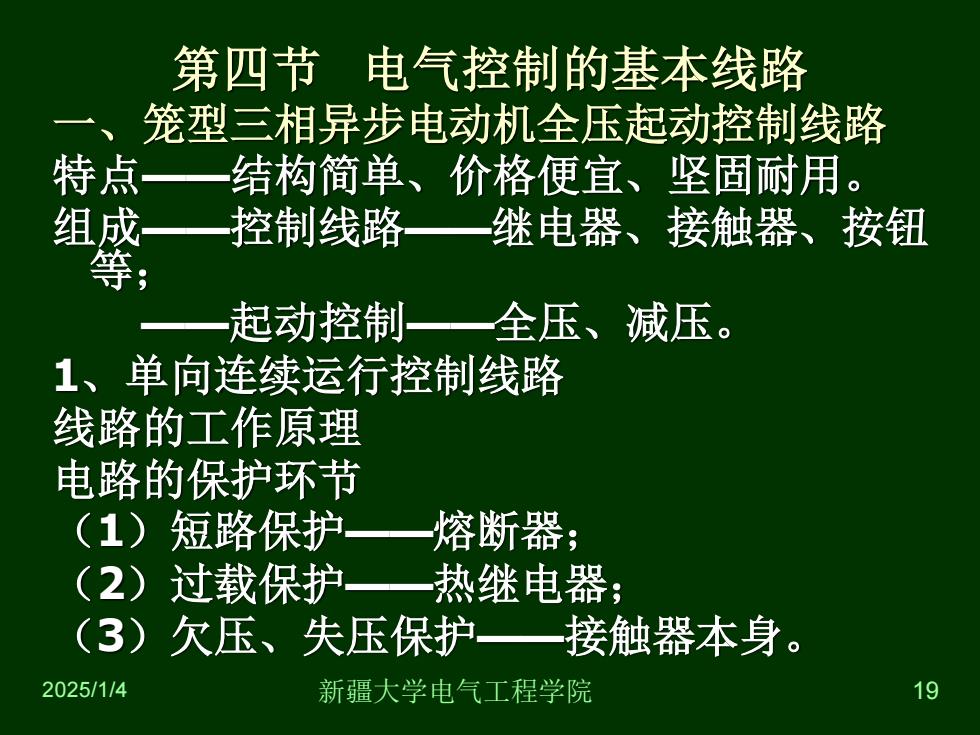

第四节电气控制的基本线路 、笼型三相异步电动机全压起动控制线路 特点 一结构简单、价格便宜、坚固耐用。 组成— 控制线路一 继电器、接触器、按钮 等； 起动控制 全压、减压。 1、单向连续运行控制线路 线路的工作原理 电路的保护环节 (1)短路保护— 熔断器； (2) 过载保护— 热继电器； (3) 欠压、失压保护—接触器本身。 2025/1/4 新疆大学电气工程学院 19
2025/1/4 新疆大学电气工程学院 19 第四节 电气控制的基本线路 一、笼型三相异步电动机全压起动控制线路 特点——结构简单、价格便宜、坚固耐用。 组成——控制线路——继电器、接触器、按钮 等； ——起动控制——全压、减压。 1、单向连续运行控制线路 线路的工作原理 电路的保护环节 （1）短路保护——熔断器； （2）过载保护——热继电器； （3）欠压、失压保护——接触器本身

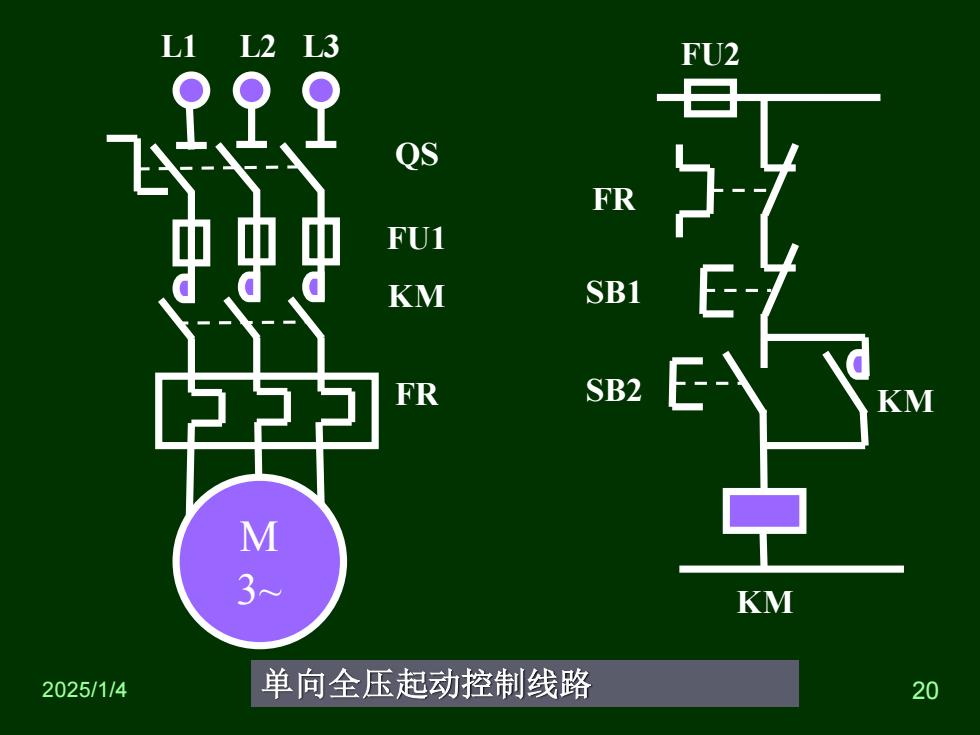

L1 L2 L3 R02 工. FR FU1 KM SB1 FR SB2 M 3 KM 2025/1/4 单向全压起动控制线路 20
2025/1/4 单向全压起动控制线路 新疆大学电气工程学院 20 M 3~ QS FU1 KM FR FU2 FR SB1 SB2 KM KM L1 L2 L3
