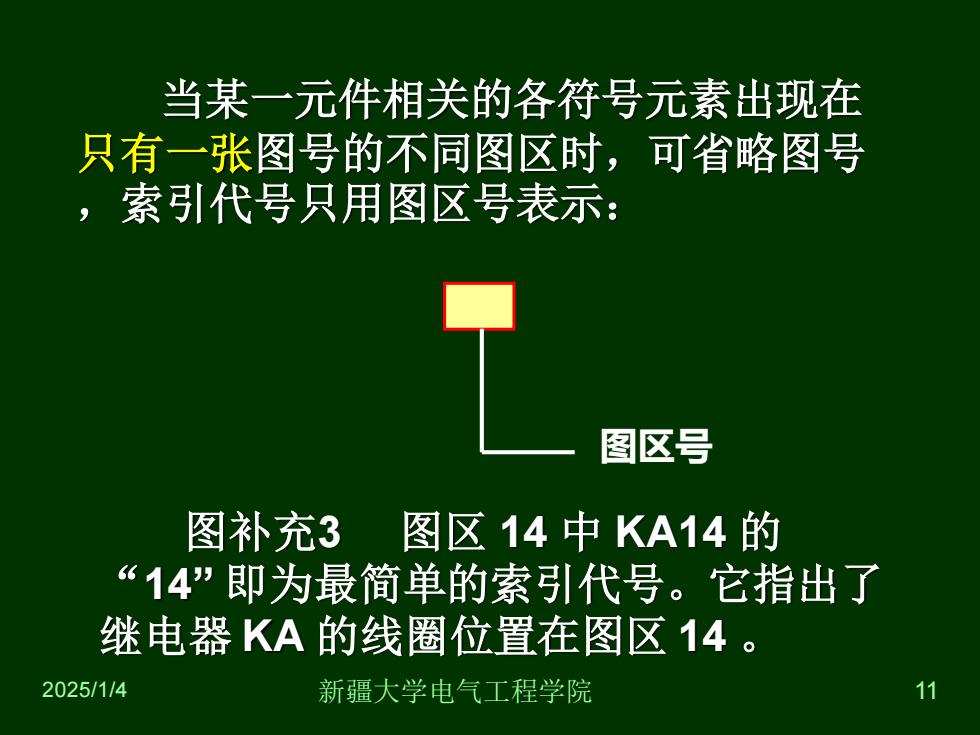

当某一元件相关的各符号元素出现在 只有一张图号的不同图区时，可省略图号 ,索引代号只用图区号表示： 图区号 图补充3！ 图区14中KA14的 “14”即为最简单的索引代号。它指出了 继电器KA的线圈位置在图区14。 2025/1/4 新疆大学电气工程学院 11
2025/1/4 新疆大学电气工程学院 11 图区号 当某一元件相关的各符号元素出现在 只有一张图号的不同图区时，可省略图号 ，索引代号只用图区号表示： 图补充3 图区 14 中 KA14 的 “14” 即为最简单的索引代号。它指出了 继电器 KA 的线圈位置在图区 14

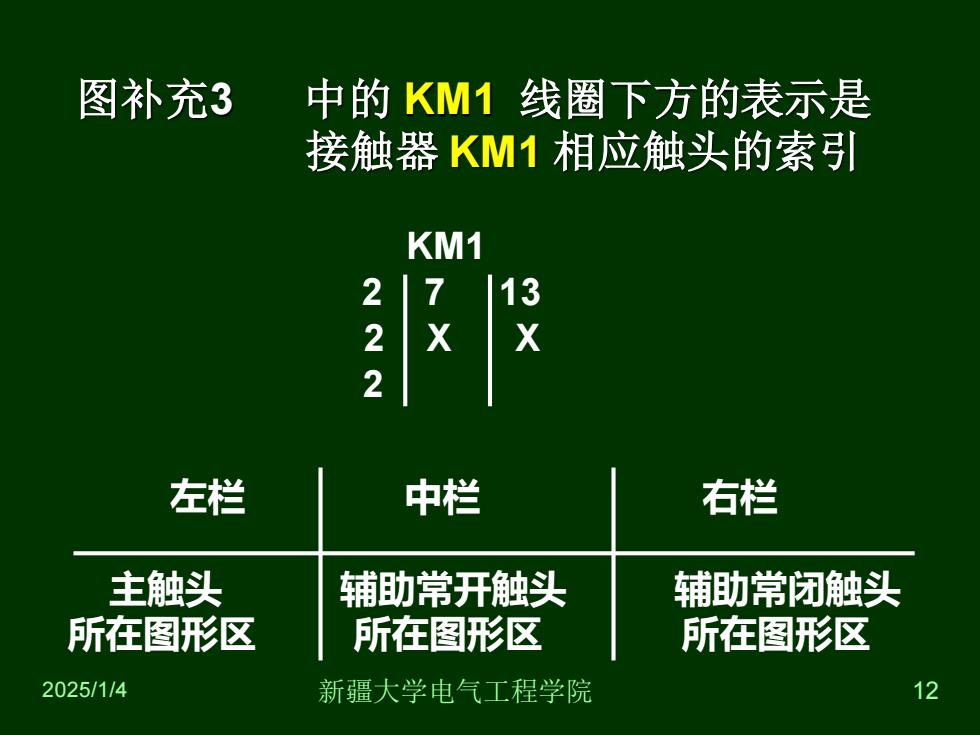

图补充3 中的KM1线圈下方的表示是 接触器KM1相应触头的索引 KM1 2 7 13 X 2 左栏 中栏 右栏 主触头 辅助常开触头 辅助常闭触头 所在图形区 所在图形区 所在图形区 2025/114 新疆大学电气工程学院 12
2025/1/4 新疆大学电气工程学院 12 左栏 中栏 右栏 主触头 辅助常开触头 辅助常闭触头 所在图形区 所在图形区 所在图形区 KM1 2 7 13 2 X X 2 图补充3 中的 KM1 线圈下方的表示是 接触器 KM1 相应触头的索引
图补充3 中的KA线圈下方的表示是 继电器KA相应触头的索引 KA 7 |11 9 X X X 左栏 右栏 常开触点 常闭触点 所在图形区号 所在图形区号 2025/1/4 新疆大学电气工程学院 13
2025/1/4 新疆大学电气工程学院 13 左栏 右栏 常开触点 常闭触点 所在图形区号 所在图形区号 KA 7 11 9 X 10 X X X 图补充3 中的 KA 线圈下方的表示是 继电器 KA 相应触头的索引

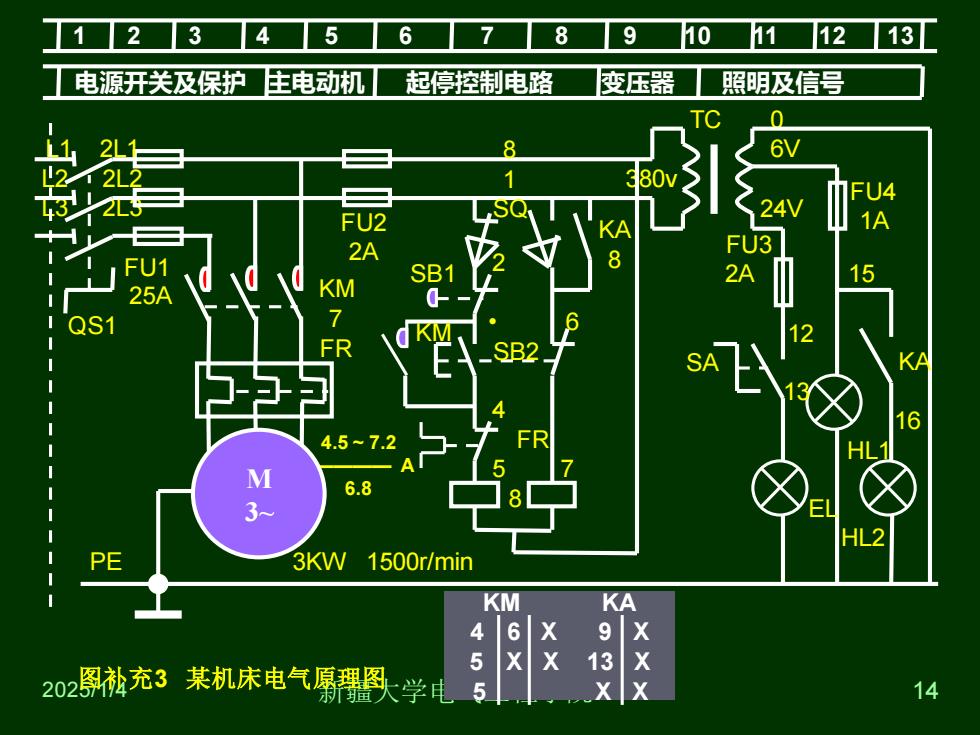

12345 6789h10111213 电源开关及保护住电动机起停控制电路 变压器■■ 照明及信号 0 6V 80V FU4 2L3 FU2 24V 2A FU3 FU1 8 2A 25A KM QS1 SB2 KA 16 4.57.2 M 6.8 3 HL2 PE 3KW 1500r/min KM KA 6 9 X 202补充3某机床电气原理图 5 X 学电 5 X 14
2025/1/4 图补充 新疆大学电气工程学院 14 3 某机床电气原理图 1 2 3 4 5 6 7 8 9 10 11 12 13 KM KA 4 6 X 9 X 5 X X 13 X 5 X X 电源开关及保护 主电动机 起停控制电路 变压器 照明及信号 TC 0 6V 380v 24V KM 7 FR L1 2L1 L2 2L2 L3 2L3 FU1 25A QS1 4.5 ~ 7.2 ———— A M 6.8 3~ FU2 2A SB1 KM 8 1 SQ KA 8 PE 3KW 1500r/min 2 • 6 SB2 4 FR 5 7 8 FU4 1A FU3 2A 15 12 SA 13 KA 16 HL1 EL HL2
4、电气原理图中技术数据的标注 电气元件的数据和型号，一般用小号字 体注在电器代号下面，如图1一44中是热继 电器动作电流值范围和整定值的标注。 FR 4.57.2 6.8 热继电器技术数据标注 2025/1/4 新疆大学电气工程学院 15
2025/1/4 新疆大学电气工程学院 15 4、电气原理图中技术数据的标注 ——电气元件的数据和型号，一般用小号字 体注在电器代号下面，如图 1－44 中是热继 电器动作电流值范围和整定值的标注。 热继电器技术数据标注 FR 4.5 ~ 7.2 ————— A 6.8
