10.2晶闸管变频调速系统 一、变频调速的原理 UxxE=GfΦ DxE/f≈Ux/f 因此，若外加电压不变，则磁通随频率改变而改变，亦即频率降低，则磁通 增加：频率增加，磁通降低。 显而易见，前者有可能造成电动机的磁路过饱和，从而导致励磁电流的增加 而引起铁心过热。 为了解决这一问题，这就要求在变频调速系统中，降频的同时最好降压，即 频率与电压能协调控制。 二、交-直-交变频调速系统 可控整流电路 逆变电路 交流电 幅值可调的直流电 幅值、频率均可调的交流电 不可控整流电路 逆变电路 交流电 幅位不可调的直流电 幅值、频率均可调的交流电
整流电路 的触发电 路 整流电路 逆变电路 做大器 逆变电路的触发电路 系统中，晶闸管整流、 移相触发电路、 脉冲放大器、电压及速度负反馈环节 的电路和原理与直流调速系统相同。 脉冲发生器电路： 电压信号 脉冲信号 幅值大小 频率大小
频率/电压(F/N)变换器 脉冲信号 电压信号 频率大小 幅值大小 环行计数器实质是一个脉冲分配器，它把来自频率发生器的脉冲6个（或12 个)一组依次分配，经脉冲放大器后，顺序触发逆变器的6组晶闸管来实现逆变。 LBI

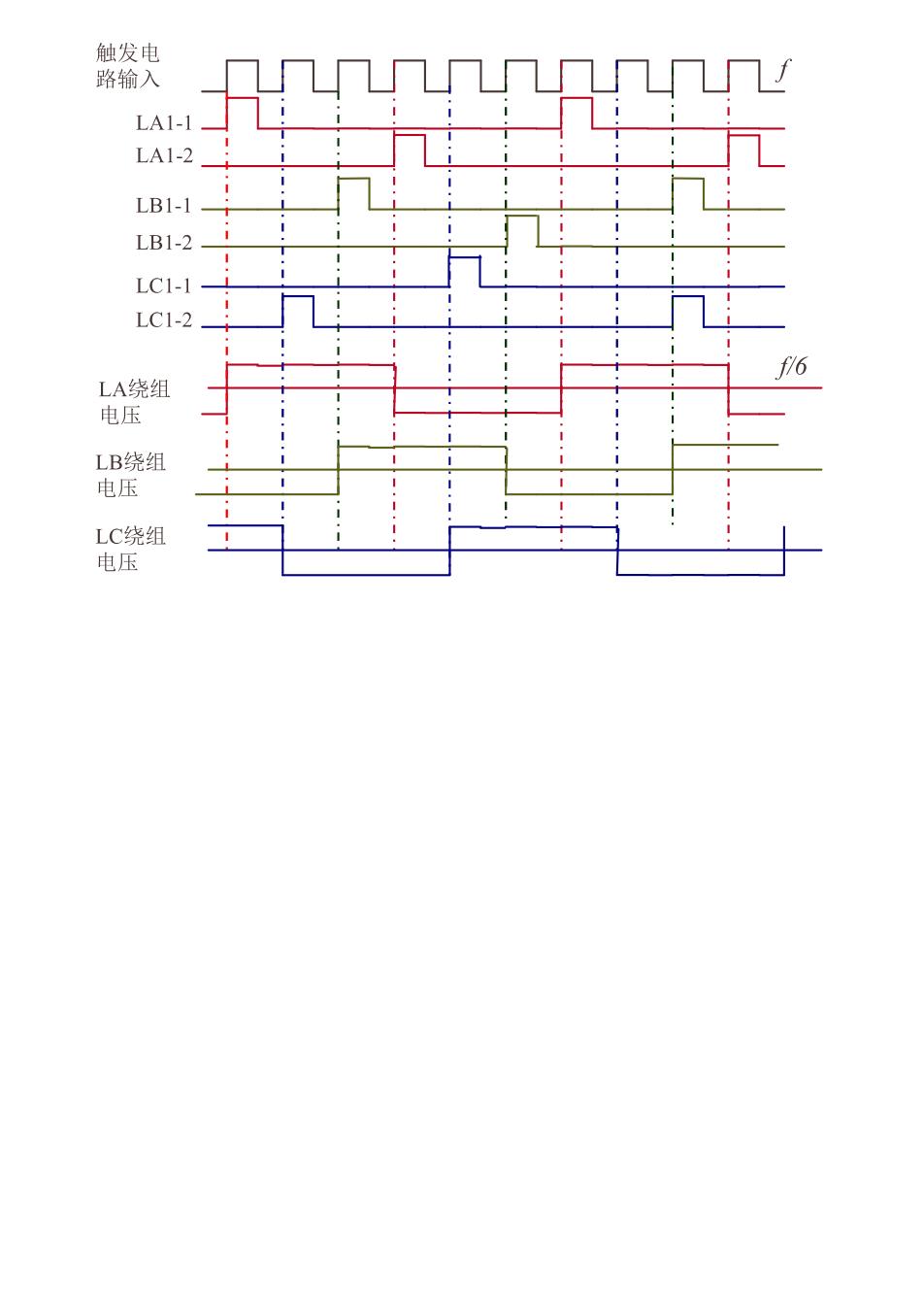

触发电 路输入 LA1-1 LA1-2 LB1-1 LB1-2 LC1-1 LC1-2 LA绕组 电压 LB绕组 电压 LC绕组 电压

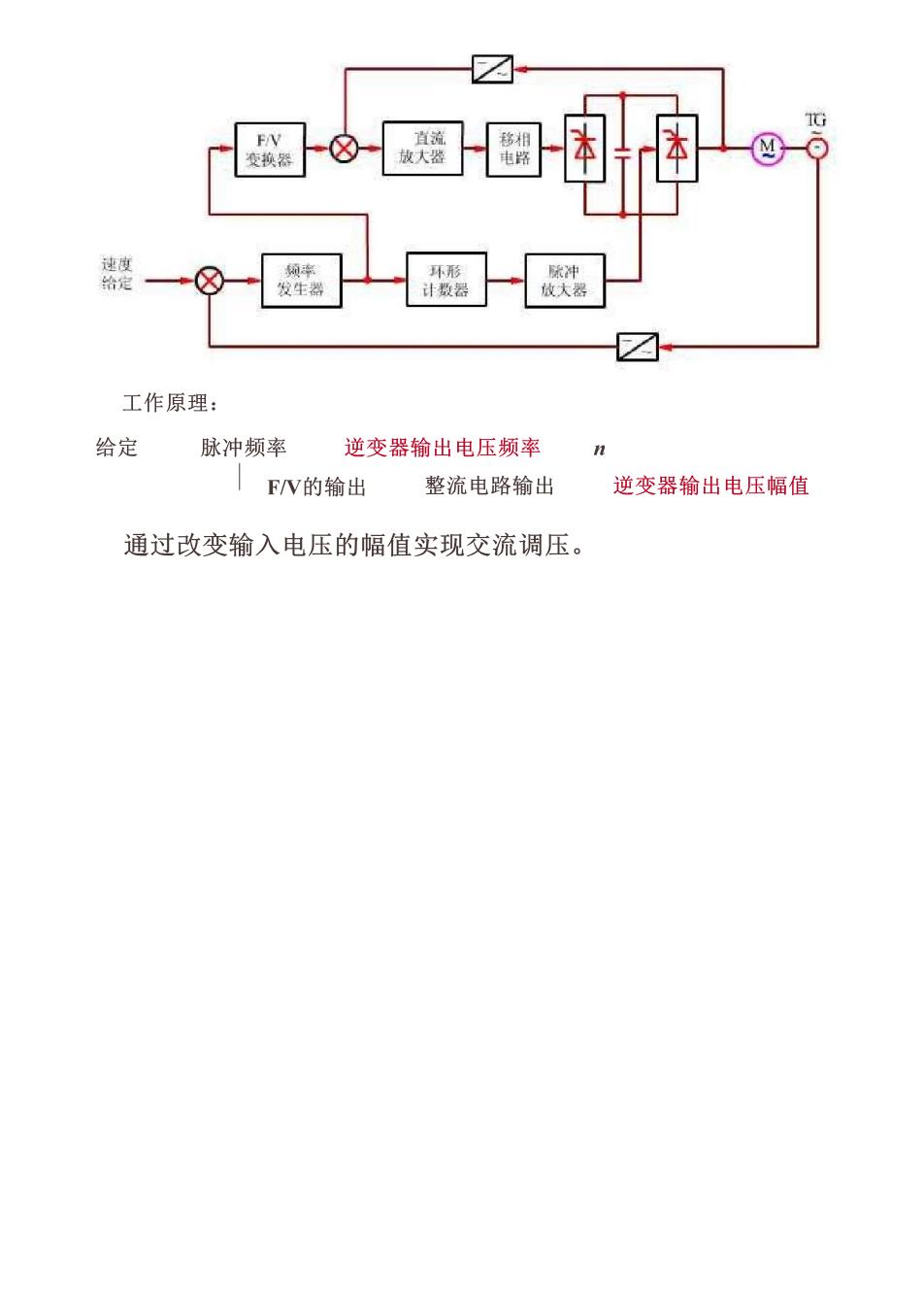

☑ ⑧-发 ☑ 工作原理： 给定 脉冲频率逆变器输出电压频率 「FN的输出 整流电路输出 逆变器输出电压幅值 通过改变输入电压的幅值实现交流调压
