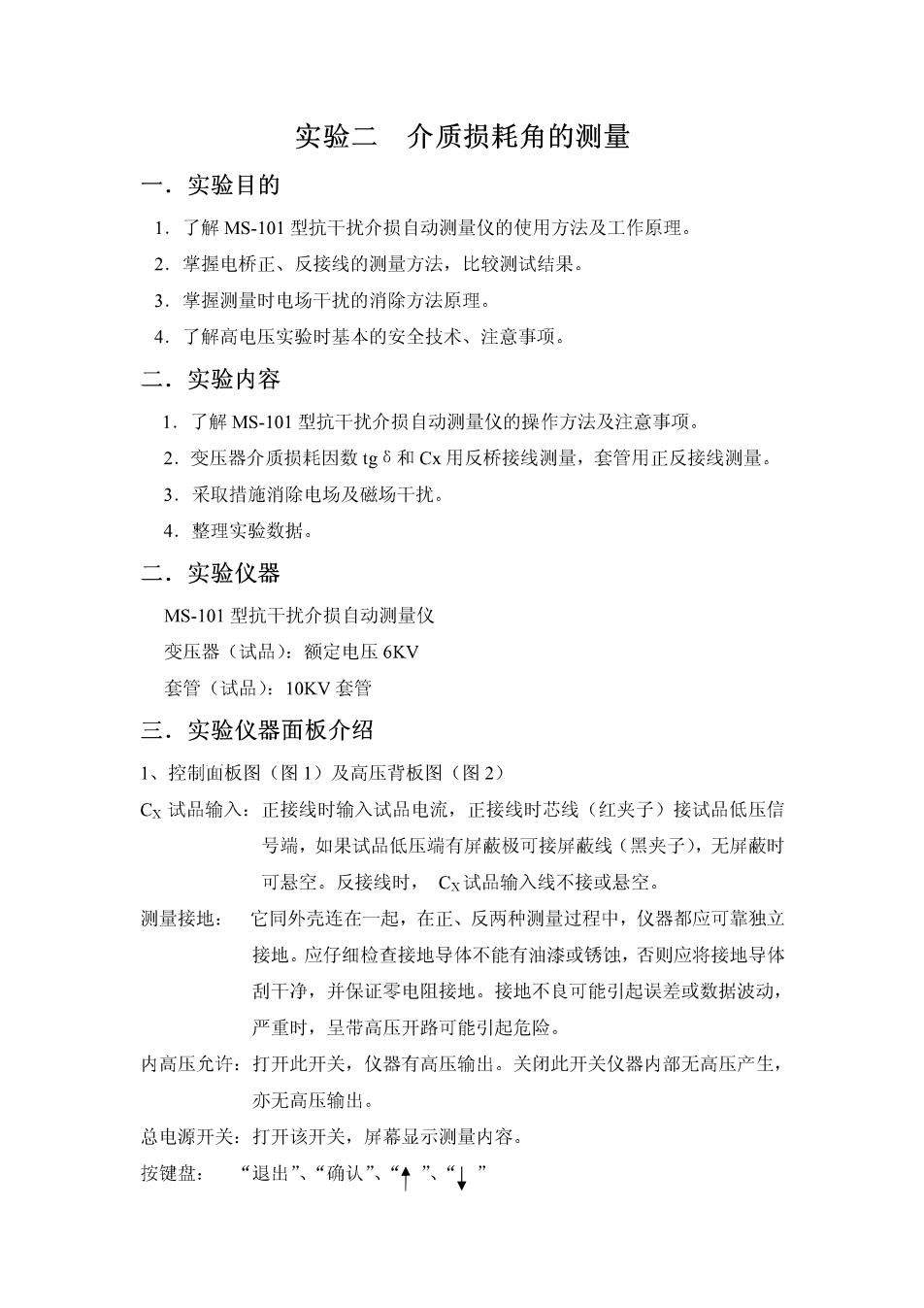

实验二介质损耗角的测量 一.实验目的 1,了解MS-101型抗干扰介损自动测量仪的使用方法及工作原理。 2.掌握电桥正、反接线的测量方法，比较测试结果。 3.掌握测量时电场干扰的消除方法原理。 4.了解高电压实验时基本的安全技术、注意事项。 二.实验内容 1.了解MS-101型抗干扰介损自动测量仪的操作方法及注意事项。 2.变压器介质损耗因数g6和Cx用反桥接线测量，套管用正反接线测量。 3.采取措施消除电场及磁场干扰。 4.整理实验数据。 二.实验仪器 MS-101型抗干扰介损自动测量仪 变压器（试品）：额定电压6KV 套管（试品）：10KV套管 三.实验仪器面板介绍 1、控制面板图（图1）及高压背板图（图2） Cx试品输入：正接线时输入试品电流，正接线时芯线（红夹子）接试品低压信 号端，如果试品低压端有屏蔽极可接屏蔽线（黑夹子），无屏蔽时 可悬空。反接线时，Cx试品输入线不接或悬空。 测量接地：它同外壳连在一起，在正、反两种测量过程中，仪器都应可靠独立 接地。应仔细检查接地导体不能有油漆或锈蚀，否则应将接地导体 刮干净，并保证零电阻接地。接地不良可能引起误差或数据波动， 严重时，呈带高压开路可能引起危险。 内高压允许：打开此开关，仪器有高压输出。关闭此开关仪器内部无高压产生， 亦无高压输出。 总电源开关：打开该开关，屏幕显示测量内容。 按键盘：“退出”、“确认”、“十”、“↓
“退出”：对光标所在的内容否认时，或者己完成该内容：复用功能是 历史数据查询。 “确认”：对光标所在处的内容认同时，可按此键加以确认，并将光标 移至它处。 “十”、“”改变数值或改变正、反接线，异频、工须等内容。 屏幕显示：显示菜单、测量信息、测量结果。应避免长时间阳光爆晒。 亮度调节：调节屏幕对比度 打印机：测量完毕按“确认”键，打印显示结果 ⊙ HVx高压输出 O 打印机 中入 LCD显示 回网回回 蓝热缺 图1控制血板图 图2高压背板图 四.实验接线及注意事项 1.本仪器只能在停电的设备上使用： 2.接地端应可靠接在接地网： 3.根据被试设备接地情况正确选择正、反接法：
正接法： (被试设备的低压测量端或二次端对地绝缘)专用高压电缆从仪器后侧的 HVx端上引出，高压屏蔽线接被试设备高压端；专用低压电缆从仪器面板 上的Cx端引出，低压芯线接被试设备低压端L(见图11)：低压屏蔽线 接被试设备屏蔽端E。(试品无屏蔽端则悬空)HVx及Cx的芯线与屏蔽线 之间严禁短接否则无法取样，无法测量： 反接法： (被试设备的低压测量端或二次端对地无法绝缘)专用高压电缆从仪器后侧的 HVx端上引出高压芯线接被试设备高压端：低压端接地（见图12）；此时的Cy 输入线悬空：注意Vx的芯线与屏蔽线严禁短接，否则无取样，无法测量： HVx 高压芯线悬空 高压芯线 高压屏蔽线 高压屏薇线悬空 试品 Cx 低压屏薇线屏敲端驱上低压端 试品 Cx悬空 低压芯线 图1山正接法接线 图12反接法接线 4.AC220V接入电源插座口： 5.对于小电容，空气湿度较大时，其g8受其表面状态影响，介损测量值异常 且不稳定。此时可采用屏蔽环吸收试品表面泄漏电流，其屏蔽电极在正接法 时接地，反接法时接C×的屏蔽层：此方法有可能改变被试设备内部的电场 分布而影响g6；标准电容器和标准介损器均采用此接法。 五.实验步骤及注意事项 1.实验步骤（以变压器为例） ①打开总电源开关，仪器屏幕显示如下图4所示
口测量方式工频 测量方式异频 测量方式异频 联接方式 正接 口联接方式正接 联接方式反接 测量电压5kV 测量电压5kV 口测量电压10kV 开始测量 开始测量 开始测量 图4开机显示 图5联接方式 图6测量电压 ②按“确认”健，光标进入“测量方式口工频”，按“+”“」”健， 则调整为“测量方式口异频”，按“退出”键，光标移至首位，再按“ 健，将光标移至下一排“联接方式”前，见图5所示。 ③按“确认”键，光标进入“联接方式口正接”，按“平“↓”键， 则调整为“联接方式口反接”，按“退出”健，光标移至首位，再按“1 键，将光标移至下一排“测量电压”前，见图6所示。 ④按“确认”健，光标进入“测量电压口0.5k州”，按“”“个键，则可从 0.5,1.0,1.5,2.0,2.5…9.5一10kW间调整选择试验电压。按“退出”键， 光标移至首位，南按“”键，将光标移至下一排“口开始测量”前，见图 7所示。 测量方式工频 颊率：工频 联接方式反接 正在测量中 介损：gδ=0.42% 模式：反接 测量电压10kV 请等待 h室：1000p 中压：10kV 口开始测量 按确认健打印 介损：g5=0.42% 电容：1000P 图7开始测量 图8正在测量中 图9测量结果 图10打印结果 ⑤打开“内高压允许”开关，按“确认”键，仪器开始产生高压输出，同时伴 有“嘟”的提示音，此时，屏幕显示“正在测量中请等待”，如图8所示。 ⑥在经过约40秒后，测量结束，高压自动切断，屏幕显示测量结果，如图9 所示， 如需打印结果，按“确认”键即可打印。打印结果见图10所示。 ⑦历史数据查询：当光标指在“测量方式”或“联接方式”或“测量电压”或 “开始测量”时，按“退出”健，屏幕会显示一组历史数据，按“↓”键显示 下一组数据，按“↑”键显示上一组数据：按“确认”键可打印显示的一组数 据，按“退出”键可退出历史数据查询
2.注意事项 1.仪器尽量选择在宽畅，安全可靠的地方使用。 2.被试设备从运行状态断开高压引线转为检修状态，并对其清扫，初步绝缘试 验良经后，方可利用该仪器进行试验，以防被试设备绝缘低劣，使仪器在加 压过程中损坏。 3.根据设备的安装情况确定采用那种接线，并在相应的菜单选项中选择其接线 方法 4,根据不同设备正确选择测试电压等级，并在相应的菜单选项中选择所需电压。 5.测试过程中如遇危及安全的特殊情况时，可紧急关闭总电源。 6.仪器自带有升压装置，应注意高压引线的绝缘距离及人员安全 7.仪器应可靠接地，接地不好可能引起仪器保护或造成危险。 8.仪器启动后，除特殊情况外，不允许突然关断电源，以免引起过压损坏设备。 9.仪器所配(HVx)专用高压电线虽出厂时己检测合格，但测量时仍需远离物 体及低压测试线(Cx):高压芯线与高压屏蔽线均不允许接地和测试回路的 低电位部分。 Cx输入线的芯线和屏蔽线均不允许接触测试回路的带高压部分。 10.为保证测量精度，特别当小电容量试品损耗小时，一定要保证被试设备低压 端（或二次端）绝缘良好，在相对湿度较小的环境中测量， 1山.在进行大电容试品试验时，仪器的接地与被试品接地，不应该在同一接地点， 以防接地放电时反击电压或者流动波影响仪器的安全。 12.当现场干扰较大，用工频无法得到确定结果时，应使用异频测量，其它情况 应使用工频测量。 13.仪器应注意防潮，防剧烈振动。 14.当发出测量指令后，工频试验约40秒钟，异频试验约90秒钟，超过以上时 间屏幕上不出现测量结果，有可能是试品电容太大或死机造成，重新开机后 降低测量电压再测。 15.试品短路将无法测量，仪器自动保护。 16.打印机有可能在搬运过程中因卷纸松动而出现打印卡纸，此时只需将卷纸取 出，绕紧后重新装入
