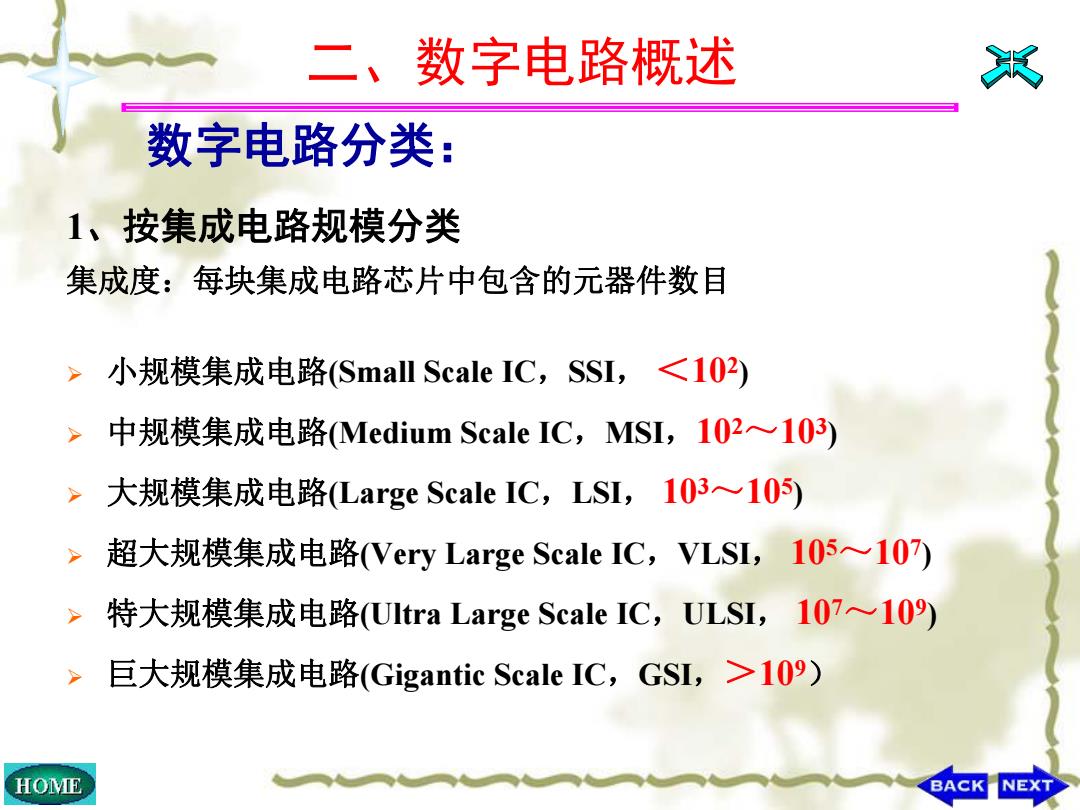

二、数字电路概述 汉 数字电路分类： 1、按集成电路规模分类 集成度：每块集成电路芯片中包含的元器件数目 小规模集成电路(Small Scale IC,SSI,<102) 中规模集成电路(Medium Scale IC,MSI,102~1O3) 大规模集成电路(Large Scale IC,LSL,103105) 超大规模集成电路(Very Large Scale IC,VLSI,105107) 特大规模集成电路(Ultra Large Scale IC,ULSI,10710) 巨大规模集成电路(Gigantic Scale IC,GSI,>10) HOME BACK NEXT
数字电路分类： 1、按集成电路规模分类 集成度：每块集成电路芯片中包含的元器件数目 Ø 小规模集成电路(Small Scale IC，SSI， ＜10 2 ) Ø 中规模集成电路(Medium Scale IC，MSI，10 2～10 3 ) Ø 大规模集成电路(Large Scale IC，LSI， 103～105 ) Ø 超大规模集成电路(Very Large Scale IC，VLSI， 105～107 ) Ø 特大规模集成电路(Ultra Large Scale IC，ULSI， 10 7～10 9 ) Ø 巨大规模集成电路(Gigantic Scale IC，GSI，＞109） 二、数字电路概述

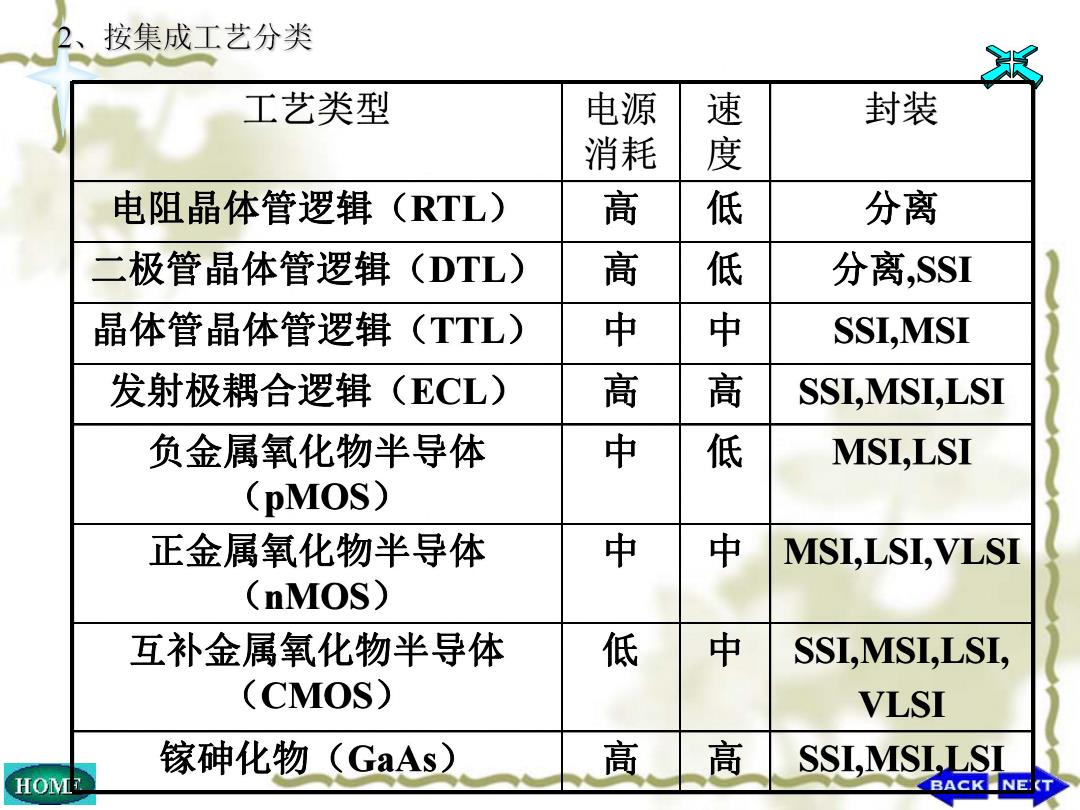

2、按集成工艺分类 这 工艺类型 电源 速 封装 消耗 度 电阻晶体管逻辑 (RTL 高 低 分离 二极管晶体管逻辑(DTL) 高 低 分离，SSI 晶体管晶体管逻辑（TTL) 中 中 SSI,MSI 发射极耦合逻辑（ECL) 高 高 SSI,MSI,LSI 负金属氧化物半导体 中 低 MSI,LSI (pMOS) 正金属氧化物半导体 中 中 MSI,LSI,VLSI (nMOS) 互补金属氧化物半导体 低 中 SSI,MSI,LSI, (CMOS) VLSI 镓砷化物(GaAs) 高高 SSI,MSI,LSI HOM BACKNE:(T
工艺类型 电源 消耗 速 度 封装 电阻晶体管逻辑（RTL） 高 低 分离 二极管晶体管逻辑（DTL） 高 低 分离,SSI 晶体管晶体管逻辑（TTL） 中 中 SSI,MSI 发射极耦合逻辑（ECL） 高 高 SSI,MSI,LSI 负金属氧化物半导体 （pMOS） 中 低 MSI,LSI 正金属氧化物半导体 （nMOS） 中 中 MSI,LSI,VLSI 互补金属氧化物半导体 （CMOS） 低 中 SSI,MSI,LSI, VLSI 镓砷化物（GaAs） 高 高 SSI,MSI,LSI
汉 3、按电路结构分类 >组合逻辑电路 >时序逻辑电路 HOME BACKNEXT
3、按电路结构分类 Ø 组合逻辑电路 Ø 时序逻辑电路
三、数制 汉 1、十进制 (1)任何一位数可以而且只可以用0,1,2,3,4,5,6,7,8,9这 十个数码表示。 (2)进位规律是“逢十进一”。！ 即9+1=10=1×101+0×100 例如： (234)10=2×102+3×10+4×10° (3.14)10=3×10°+1×101+4×10-2 式中，102、101是根据每一个数码所在的位置而定的，称 之为“权”。 (3)在十进制中，各位的权都是10的幂，而每个权的系数 只能是0~9这十个数码中的一个。 HOME BAC NE
0 1 2 10 2 1 0 10 (3.14) 3 10 1 10 4 10 (234) 2 10 3 10 4 10 式中，102 、101 是根据每一个数码所在的位置而定的，称 之为“权” 。 （3）在十进制中，各位的权都是10的幂，而每个权的系数 只能是0～9这十个数码中的一个。 三、数制
三、数制 汉 2、二进制 (1)任何一位数可以而且只可以用0和1表示。 (2)进位规律是：“逢二进一” (3)各位的权都是2的幂。 例如：1+1=10=1×21 +0×20 二进制数的一般表达式为： 系数 (N)2=∑K;×2,K,∈I0,1] 位权 HOME BACKNEXT
（1）任何一位数可以而且只可以用0和1表示。 （2）进位规律是： “逢二进一” 。 （3）各位的权都是2的幂。 ( ) 2 , [0,1] 2 i i i N Ki K 例如：1+1= 10 = 1×2 1 + 0×2 0 位权 系数 三、数制
