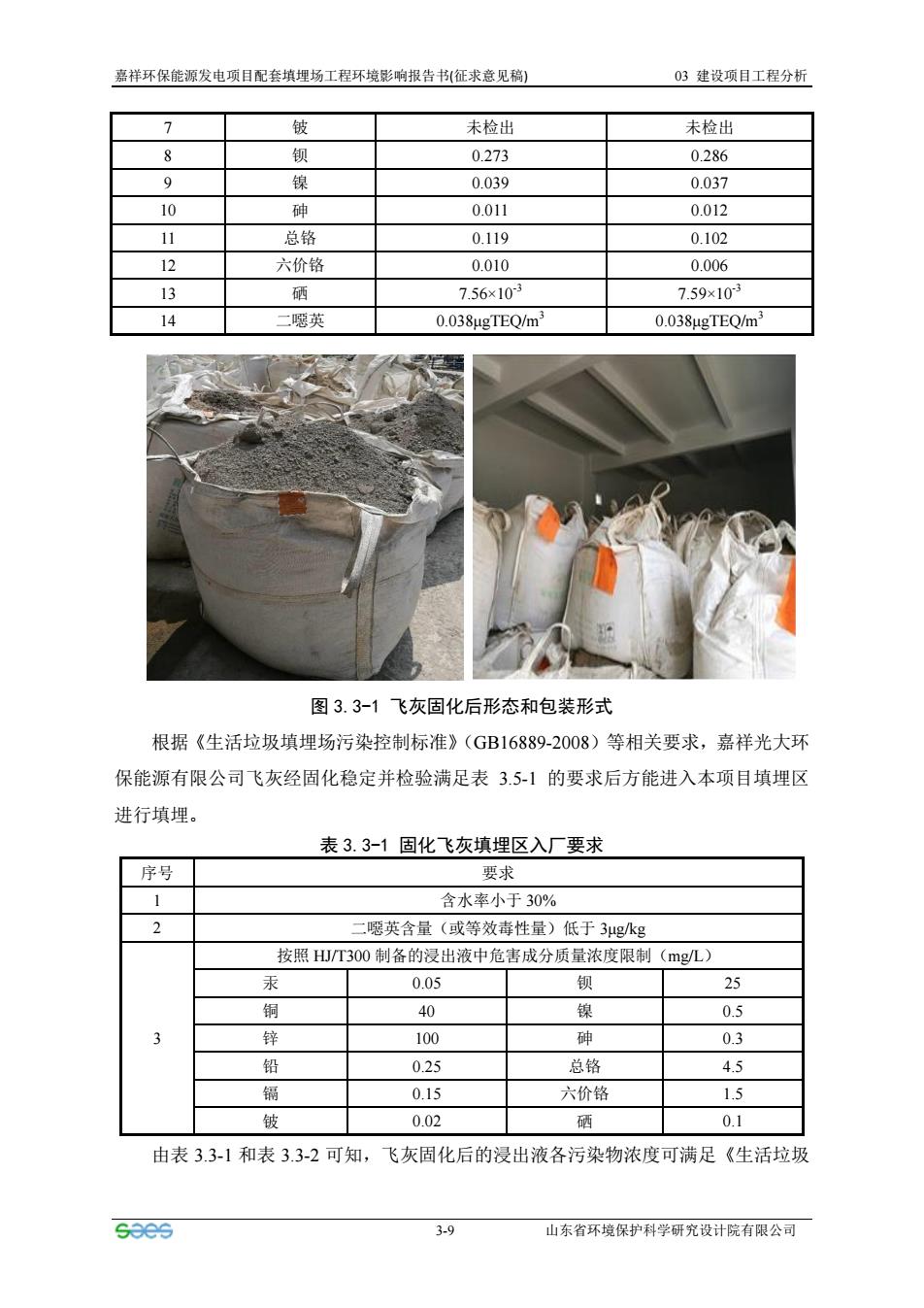

嘉祥环保能源发电项目配套填埋场工程环境影响报告书机征求意见稿] 03建设项目工程分析 未检出 未检出 8 钡 0.273 0.286 9 0.039 0037 10 砷 0.011 0.012 11 总铬 0.119 0102 12 六价铬 0.010 0.006 13 硒 756×10-3 7.59×103 14 二吧英 0.038ugTEQ/m 0.038ugTEQ/m 图3.3-1飞灰固化后形态和包装形式 根据《生活垃圾填埋场污染控制标准》(GB16889-2008)等相关要求，嘉样光大环 保能源有限公司飞灰经固化稳定并检验满足表3.5-1的要求后方能进入本项目填埋区 进行填埋。 表3.3-1固化飞灰填埋区入厂要求 序号 要求 含水率小于30% 2 二噁英含量（或等效毒性量）低于3μgKg 按照H山/T300制备的浸出液中危害成分质量浓度限制(mgL) 汞 0.05 钡 25 铜 40 镍 0.5 3 100 0.3 铅 025 总铬 45 镉 0.15 六价铬 15 皱 002 硒 0.1 由表3.3-1和表3.3-2可知，飞灰固化后的浸出液各污染物浓度可满足《生活垃圾 sees 3-9 山东省环境保护科学研究设计院有限公司
嘉祥环保能源发电项目配套填埋场工程环境影响报告书(征求意见稿) 03 建设项目工程分析 3-9 山东省环境保护科学研究设计院有限公司 7 铍 未检出 未检出 8 钡 0.273 0.286 9 镍 0.039 0.037 10 砷 0.011 0.012 11 总铬 0.119 0.102 12 六价铬 0.010 0.006 13 硒 7.56×10-3 7.59×10-3 14 二噁英 0.038μgTEQ/m3 0.038μgTEQ/m3 图 3.3-1 飞灰固化后形态和包装形式 根据《生活垃圾填埋场污染控制标准》（GB16889-2008）等相关要求，嘉祥光大环 保能源有限公司飞灰经固化稳定并检验满足表 3.5-1 的要求后方能进入本项目填埋区 进行填埋。 表 3.3-1 固化飞灰填埋区入厂要求 序号 要求 1 含水率小于 30% 2 二噁英含量（或等效毒性量）低于 3μg/kg 3 按照 HJ/T300 制备的浸出液中危害成分质量浓度限制（mg/L） 汞 0.05 钡 25 铜 40 镍 0.5 锌 100 砷 0.3 铅 0.25 总铬 4.5 镉 0.15 六价铬 1.5 铍 0.02 硒 0.1 由表 3.3-1 和表 3.3-2 可知，飞灰固化后的浸出液各污染物浓度可满足《生活垃圾

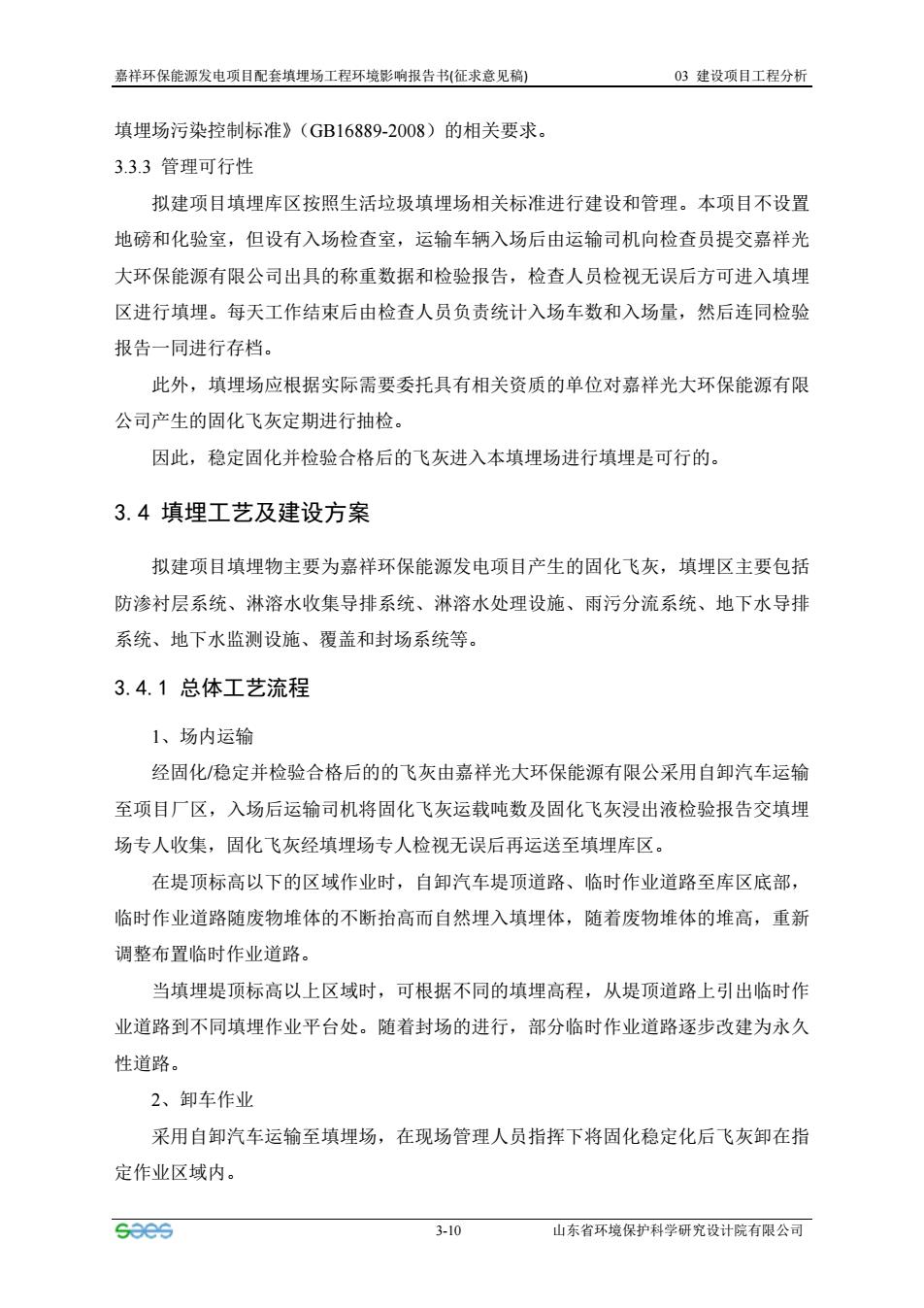

嘉祥环保能源发电项目配套填埋场工程环境影响报告书机征求意见稿) 03建设项目工程分析 填埋场污染控制标准》(GB16889-2008)的相关要求。 3.3.3管理可行性 拟建项目填埋库区按照生活垃圾填埋场相关标准进行建设和管理。本项目不设置 地磅和化验室，但设有入场检查室，运输车辆入场后由运输司机向检查员提交嘉祥光 大环保能源有限公司出具的称重数据和检验报告，检查人员检视无误后方可进入填埋 区进行填埋。每天工作结束后由检查人员负责统计入场车数和入场量，然后连同检验 报告一同进行存档。 此外，填埋场应根据实际需要委托具有相关资质的单位对嘉祥光大环保能源有限 公司产生的固化飞灰定期进行抽检。 因此，稳定固化并检验合格后的飞灰进入本填埋场进行填埋是可行的。 3.4填埋工艺及建设方案 拟建项目填埋物主要为嘉祥环保能源发电项目产生的固化飞灰，填埋区主要包括 防渗衬层系统、淋溶水收集导排系统、淋溶水处理设施、雨污分流系统、地下水导排 系统、地下水监测设施、覆盖和封场系统等。 3.4.1总体工艺流程 1、场内运输 经固化稳定并检验合格后的的飞灰由嘉祥光大环保能源有限公采用自卸汽车运输 至项目厂区，入场后运输司机将固化飞灰运载吨数及固化飞灰浸出液检验报告交填埋 场专人收集，固化飞灰经填埋场专人检视无误后再运送至填埋库区。 在堤顶标高以下的区域作业时，自卸汽车堤顶道路、临时作业道路至库区底部， 临时作业道路随废物堆体的不断抬高而自然埋入填埋体，随着废物堆体的堆高，重新 调整布置临时作业道路。 当填埋堤顶标高以上区域时，可根据不同的填埋高程，从堤项道路上引出临时作 业道路到不同填埋作业平台处。随者封场的进行，部分临时作业道路逐步改建为永久 性道路。 2、卸车作业 采用自卸汽车运输至填埋场，在现场管理人员指挥下将固化稳定化后飞灰卸在指 定作业区域内。 soes 3-10 山东省环境保护科学研究设计院有限公司
嘉祥环保能源发电项目配套填埋场工程环境影响报告书(征求意见稿) 03 建设项目工程分析 3-10 山东省环境保护科学研究设计院有限公司 填埋场污染控制标准》（GB16889-2008）的相关要求。 3.3.3 管理可行性 拟建项目填埋库区按照生活垃圾填埋场相关标准进行建设和管理。本项目不设置 地磅和化验室，但设有入场检查室，运输车辆入场后由运输司机向检查员提交嘉祥光 大环保能源有限公司出具的称重数据和检验报告，检查人员检视无误后方可进入填埋 区进行填埋。每天工作结束后由检查人员负责统计入场车数和入场量，然后连同检验 报告一同进行存档。 此外，填埋场应根据实际需要委托具有相关资质的单位对嘉祥光大环保能源有限 公司产生的固化飞灰定期进行抽检。 因此，稳定固化并检验合格后的飞灰进入本填埋场进行填埋是可行的。 3.4 填埋工艺及建设方案 拟建项目填埋物主要为嘉祥环保能源发电项目产生的固化飞灰，填埋区主要包括 防渗衬层系统、淋溶水收集导排系统、淋溶水处理设施、雨污分流系统、地下水导排 系统、地下水监测设施、覆盖和封场系统等。 3.4.1 总体工艺流程 1、场内运输 经固化/稳定并检验合格后的的飞灰由嘉祥光大环保能源有限公采用自卸汽车运输 至项目厂区，入场后运输司机将固化飞灰运载吨数及固化飞灰浸出液检验报告交填埋 场专人收集，固化飞灰经填埋场专人检视无误后再运送至填埋库区。 在堤顶标高以下的区域作业时，自卸汽车堤顶道路、临时作业道路至库区底部， 临时作业道路随废物堆体的不断抬高而自然埋入填埋体，随着废物堆体的堆高，重新 调整布置临时作业道路。 当填埋堤顶标高以上区域时，可根据不同的填埋高程，从堤顶道路上引出临时作 业道路到不同填埋作业平台处。随着封场的进行，部分临时作业道路逐步改建为永久 性道路。 2、卸车作业 采用自卸汽车运输至填埋场，在现场管理人员指挥下将固化稳定化后飞灰卸在指 定作业区域内

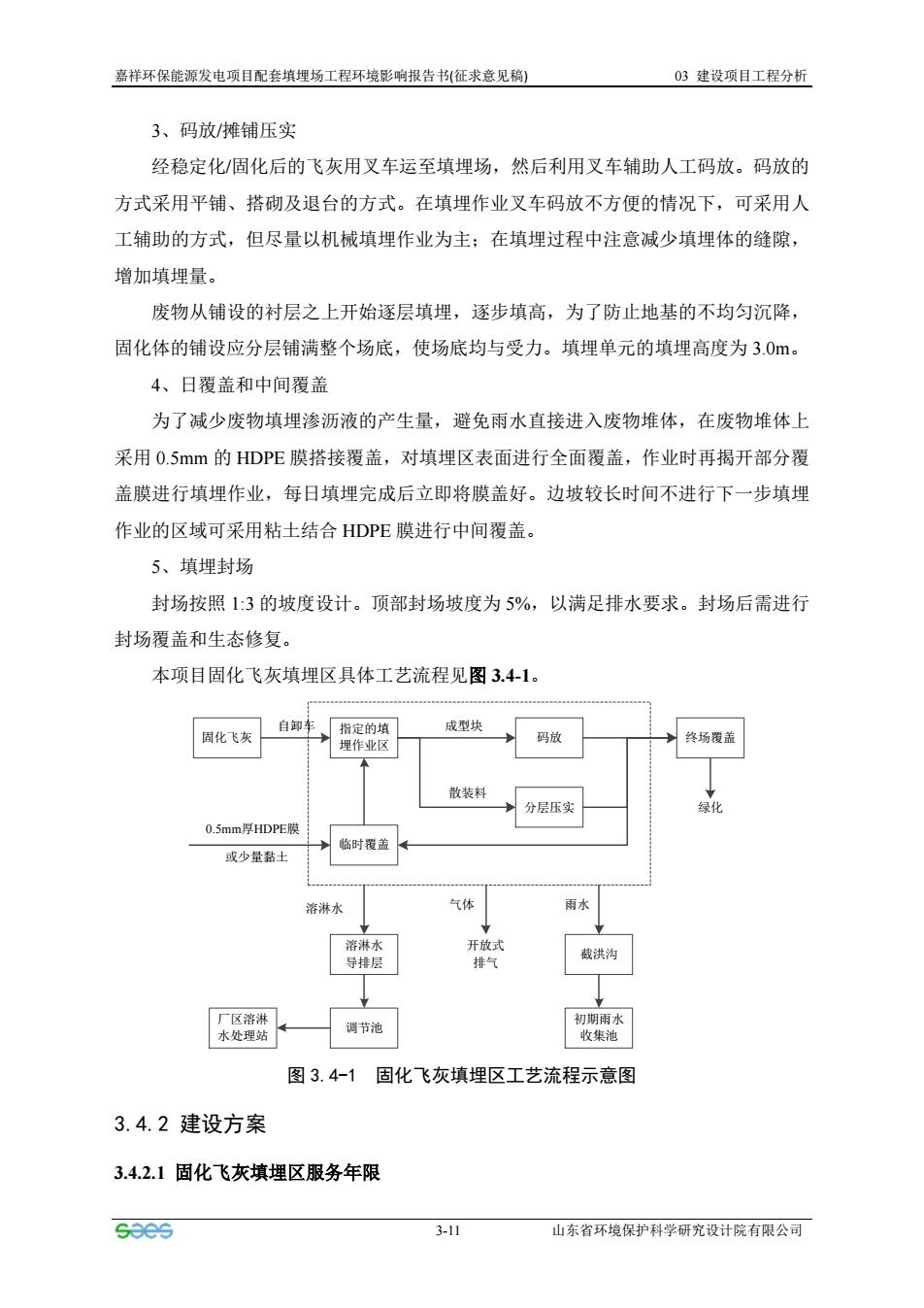

嘉祥环保能源发电项目配套填埋场工程环境形响报告书征求意见稿) 03建设项目工程分析 3、码放/摊铺压实 经稳定化/固化后的飞灰用叉车运至填埋场，然后利用叉车辅助人工码放。码放的 方式采用平铺、搭砌及退台的方式。在填埋作业叉车码放不方便的情况下，可采用人 工辅助的方式，但尽量以机械填埋作业为主；在填埋过程中注意减少填埋体的缝隙， 增加填埋量。 废物从铺设的衬层之上开始逐层填埋，逐步填高，为了防止地基的不均匀沉降， 固化体的铺设应分层铺满整个场底，使场底均与受力。填埋单元的填埋高度为3.0。 4、日覆盖和中间覆盖 为了减少废物填埋渗沥液的产生量，避免雨水直接进入废物堆体，在废物堆体上 采用0.5mm的HDPE膜搭接覆盖，对填埋区表面进行全面覆盖，作业时再揭开部分覆 盖膜进行填埋作业，每日填埋完成后立即将膜盖好。边坡较长时间不进行下一步填埋 作业的区域可采用粘土结合HDPE膜进行中间覆盖。 5、填埋封场 封场按照1：3的坡度设计。顶部封场坡度为5%，以满足排水要求。封场后需进行 封场覆盖和生态修复。 本项目固化飞灰填埋区具体工艺流程见图3.4-1 固化飞灰 自卸 指定的烟 成型块 →入码放 场覆盖 散装料 分层压实 O.Smm厚HDPE眼 临时覆益 或少量盘土 溶淋水 气 载洪沟 调节池 图3.4-1固化飞灰填埋区工艺流程示意图 3.4.2建设方案 3.4.2.1固化飞灰填埋区服务年限 saes 3-11 山东省环境保护科学研究设计院有限公司
嘉祥环保能源发电项目配套填埋场工程环境影响报告书(征求意见稿) 03 建设项目工程分析 3-11 山东省环境保护科学研究设计院有限公司 3、码放/摊铺压实 经稳定化/固化后的飞灰用叉车运至填埋场，然后利用叉车辅助人工码放。码放的 方式采用平铺、搭砌及退台的方式。在填埋作业叉车码放不方便的情况下，可采用人 工辅助的方式，但尽量以机械填埋作业为主；在填埋过程中注意减少填埋体的缝隙， 增加填埋量。 废物从铺设的衬层之上开始逐层填埋，逐步填高，为了防止地基的不均匀沉降， 固化体的铺设应分层铺满整个场底，使场底均与受力。填埋单元的填埋高度为 3.0m。 4、日覆盖和中间覆盖 为了减少废物填埋渗沥液的产生量，避免雨水直接进入废物堆体，在废物堆体上 采用 0.5mm 的 HDPE 膜搭接覆盖，对填埋区表面进行全面覆盖，作业时再揭开部分覆 盖膜进行填埋作业，每日填埋完成后立即将膜盖好。边坡较长时间不进行下一步填埋 作业的区域可采用粘土结合 HDPE 膜进行中间覆盖。 5、填埋封场 封场按照 1:3 的坡度设计。顶部封场坡度为 5%，以满足排水要求。封场后需进行 封场覆盖和生态修复。 本项目固化飞灰填埋区具体工艺流程见图 3.4-1。 固化飞灰 指定的填 埋作业区 码放 终场覆盖 分层压实 成型块 散装料 临时覆盖 0.5mm厚HDPE膜 或少量黏土 绿化 溶淋水 导排层 调节池 厂区溶淋 水处理站 截洪沟 初期雨水 收集池 溶淋水 雨水 开放式 排气 气体 自卸车 图 3.4-1 固化飞灰填埋区工艺流程示意图 3.4.2 建设方案 3.4.2.1 固化飞灰填埋区服务年限

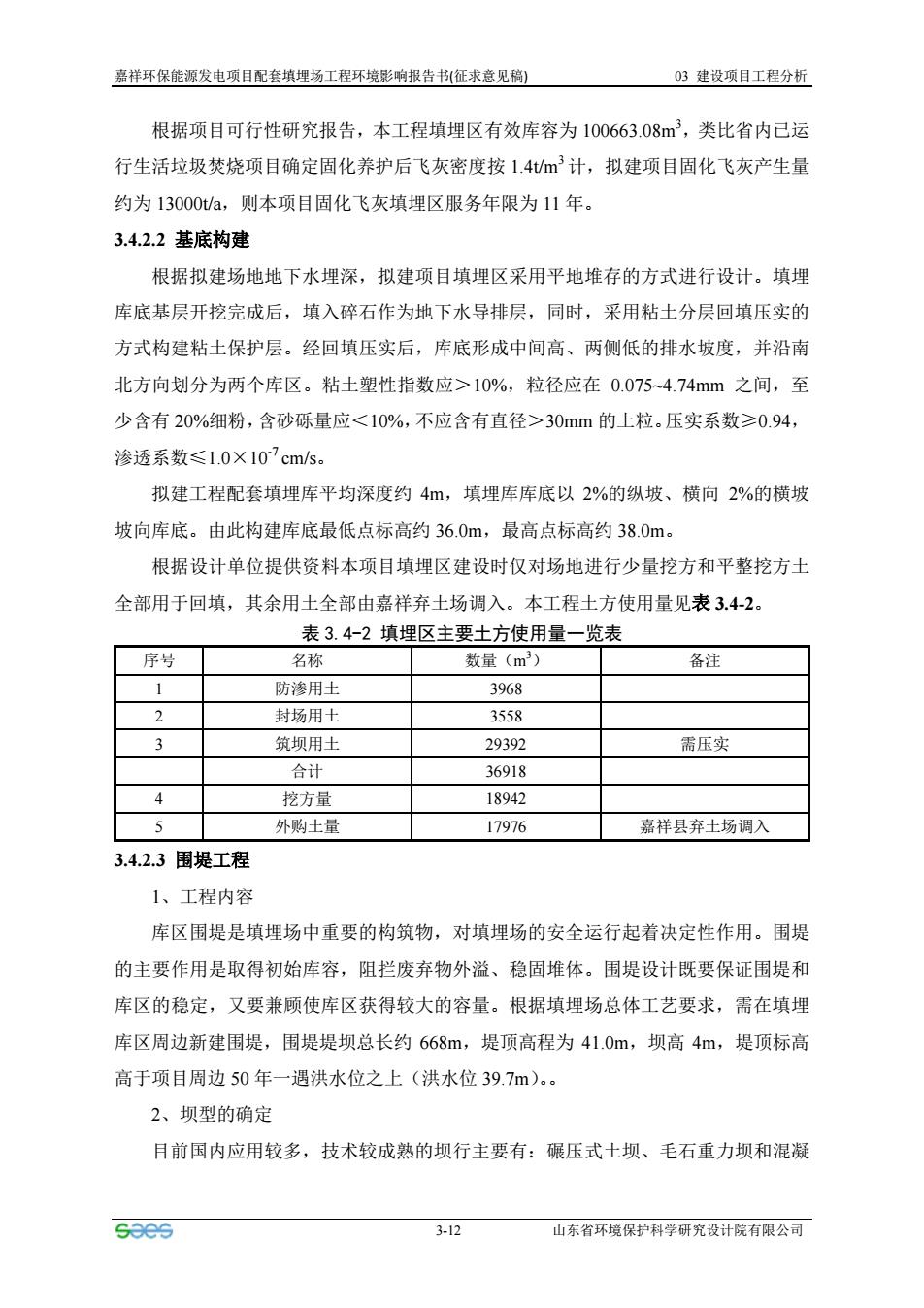

嘉祥环保能源发电项目配套填理场工程环境影响报告书削征求意见稿) 03建设项目工程分析 根据项目可行性研究报告，本工程填埋区有效库容为100663.08m3,类比省内己运 行生活垃圾焚烧项目确定固化养护后飞灰密度按1.4m计，拟建项目固化飞灰产生量 约为13000/a,则本项目固化飞灰填埋区服务年限为11年。 3.4.2.2基底构建 根据拟建场地地下水埋深，拟建项目填埋区采用平地堆存的方式进行设计。填埋 库底基层开挖完成后，填入碎石作为地下水导排层，同时，采用粘土分层回填压实的 方式构建粘土保护层。经回填压实后，库底形成中间高、两侧低的排水坡度，并沿南 北方向划分为两个库区。粘土塑性指数应>10%，粒径应在0.0754.74mm之间，至 少含有20%细粉，含砂砾量应<10%，不应含有直径>30mm的土粒。压实系数≥0.94， 渗透系数≤1.0×107cms. 拟建工程配套填埋库平均深度约4m,填埋库库底以2%的纵坡、横向2%的横坡 坡向库底。由此构建库底最低点标高约36.0m,最高点标高约38.0m. 根据设计单位提供资料本项目填埋区建设时仅对场地进行少量挖方和平整挖方土 全部用于回填，其余用土全部由嘉祥弃土场调入。本工程土方使用量见表3.42。 表3.4-2填埋区主要土方使用量一览表 序号 名称 数量(m) 备注 防渗用土 3968 2 封场用士 3558 筑坝用土 29392 需压实 合计 36918 4 挖方量 18942 5 外购士量 17976 嘉祥县弃土场调入 3.4.23围堤工程 1、工程内容 库区围堤是填埋场中重要的构筑物，对填埋场的安全运行起着决定性作用。围堤 的主要作用是取得初始库容，阻拦废弃物外溢、稳固堆体。围堤设计既要保证围堤和 库区的稳定，又要兼顾使库区获得较大的容量。根据填埋场总体工艺要求，需在填埋 库区周边新建围堤，围堤堤坝总长约668m,堤项高程为41.0m,坝高4m,堤顶标高 高于项目周边50年一遇洪水位之上（洪水位39.7m)。 2、坝型的确定 目前国内应用较多，技术较成熟的坝行主要有：碾压式土坝、毛石重力坝和混凝 Soes 山东省环境保护科学研究设计院有限公司
嘉祥环保能源发电项目配套填埋场工程环境影响报告书(征求意见稿) 03 建设项目工程分析 3-12 山东省环境保护科学研究设计院有限公司 根据项目可行性研究报告，本工程填埋区有效库容为 100663.08m 3，类比省内已运 行生活垃圾焚烧项目确定固化养护后飞灰密度按 1.4t/m3 计，拟建项目固化飞灰产生量 约为 13000t/a，则本项目固化飞灰填埋区服务年限为 11 年。 3.4.2.2 基底构建 根据拟建场地地下水埋深，拟建项目填埋区采用平地堆存的方式进行设计。填埋 库底基层开挖完成后，填入碎石作为地下水导排层，同时，采用粘土分层回填压实的 方式构建粘土保护层。经回填压实后，库底形成中间高、两侧低的排水坡度，并沿南 北方向划分为两个库区。粘土塑性指数应＞10%，粒径应在 0.075~4.74mm 之间，至 少含有 20%细粉，含砂砾量应＜10%，不应含有直径＞30mm 的土粒。压实系数≥0.94， 渗透系数≤1.0×10-7 cm/s。 拟建工程配套填埋库平均深度约 4m，填埋库库底以 2%的纵坡、横向 2%的横坡 坡向库底。由此构建库底最低点标高约 36.0m，最高点标高约 38.0m。 根据设计单位提供资料本项目填埋区建设时仅对场地进行少量挖方和平整挖方土 全部用于回填，其余用土全部由嘉祥弃土场调入。本工程土方使用量见表 3.4-2。 表 3.4-2 填埋区主要土方使用量一览表 序号 名称 数量（m 3） 备注 1 防渗用土 3968 2 封场用土 3558 3 筑坝用土 29392 需压实 合计 36918 4 挖方量 18942 5 外购土量 17976 嘉祥县弃土场调入 3.4.2.3 围堤工程 1、工程内容 库区围堤是填埋场中重要的构筑物，对填埋场的安全运行起着决定性作用。围堤 的主要作用是取得初始库容，阻拦废弃物外溢、稳固堆体。围堤设计既要保证围堤和 库区的稳定，又要兼顾使库区获得较大的容量。根据填埋场总体工艺要求，需在填埋 库区周边新建围堤，围堤堤坝总长约 668m，堤顶高程为 41.0m，坝高 4m，堤顶标高 高于项目周边 50 年一遇洪水位之上（洪水位 39.7m）。 2、坝型的确定 目前国内应用较多，技术较成熟的坝行主要有：碾压式土坝、毛石重力坝和混凝
嘉祥环保能源发电项目配套填埋场工程环境影响报告书拟征求意见稿) 03建设项目工程分析 土重力坝。 浆砌石坝和钢筋混凝土坝体断面均较小、断面均较小、占库容较少，但对地质条 件要求较高，且材质较贵，单位造价比碾压式土坝高很多。碾压式土坝具有结构简单、 对地质条件要求较低、适应不均匀沉降能力强、工程造价低、使用寿命较长、施工管 理维修加高和扩建等都较简单等特点，但抗震能力差，占地面积相对较大。 综合场区地形地貌、占地面积、地质条件及工程造价等诸多因素，确定本项目采 用碾压式士坝。同时，考虑到项目所在区域地下水水位较高，且地下不存在相对不透 水层，无法对场地采取下挖处理等诸多因素。因此，本项目最终确定拟采用碾压式士 坝中较为经济的土工格栅网土坝作为项目围提。 3、断面设计 堤顶宽为4.0m,高出厂区设计地坪约3.5m,在堤顶建造单车道水泥砼路面。是坝 弯转处转弯半径取9m。土工格栅坝内外侧坡比均为1上：1。围堤库外侧坡体采用土工格 栅板护坡，内侧坡体亦采用土工格栅网包裹。 3.4.2.4道路工程 为满足填埋场工艺总体及填埋作业交通要求，结合拟建厂区道路规划，设置堤顶 道路和辅助作业道路，以便形成顺畅的区域交通网。根据规范要求和填埋场车流量、 车型分析，确定道路设计标和参数如下： 1、堤项道路 道路等级：三级露天矿山道路 计算行车速度：V≤30km/h,转弯限速15kmh 路面宽度：4m 道路最小转弯半径：9m 2、辅助作业道路（含场内半永久性和临时作业道路） 道路等级：三级露天矿山道路 计算行车速度：V≤15km/h 路面宽度：3m 道路最小转弯半径：9m 3.4.2.5防渗工程 1、防渗要求 sees 3-13 山东省环境保护科学研究设计院有限公司
嘉祥环保能源发电项目配套填埋场工程环境影响报告书(征求意见稿) 03 建设项目工程分析 3-13 山东省环境保护科学研究设计院有限公司 土重力坝。 浆砌石坝和钢筋混凝土坝体断面均较小、断面均较小、占库容较少，但对地质条 件要求较高，且材质较贵，单位造价比碾压式土坝高很多。碾压式土坝具有结构简单、 对地质条件要求较低、适应不均匀沉降能力强、工程造价低、使用寿命较长、施工管 理维修加高和扩建等都较简单等特点，但抗震能力差，占地面积相对较大。 综合场区地形地貌、占地面积、地质条件及工程造价等诸多因素，确定本项目采 用碾压式土坝。同时，考虑到项目所在区域地下水水位较高，且地下不存在相对不透 水层，无法对场地采取下挖处理等诸多因素。因此，本项目最终确定拟采用碾压式土 坝中较为经济的土工格栅网土坝作为项目围堤。 3、断面设计 堤顶宽为 4.0m，高出厂区设计地坪约 3.5m，在堤顶建造单车道水泥砼路面。堤坝 弯转处转弯半径取 9m。土工格栅坝内外侧坡比均为 1:1。围堤库外侧坡体采用土工格 栅板护坡，内侧坡体亦采用土工格栅网包裹。 3.4.2.4 道路工程 为满足填埋场工艺总体及填埋作业交通要求，结合拟建厂区道路规划，设置堤顶 道路和辅助作业道路，以便形成顺畅的区域交通网。根据规范要求和填埋场车流量、 车型分析，确定道路设计标和参数如下： 1、堤顶道路 道路等级：三级露天矿山道路 计算行车速度：V≤30km/h，转弯限速 15km/h 路面宽度：4m 道路最小转弯半径：9m 2、辅助作业道路(含场内半永久性和临时作业道路) 道路等级：三级露天矿山道路 计算行车速度：V≤15km/h 路面宽度：3m 道路最小转弯半径：9m 3.4.2.5 防渗工程 1、防渗要求
