嘉祥环保能源发电项目配套填埋场工程环境影响报告书机征求意见稿) 03建设项目工程分析 3.2工程概况 3.2.1工程建设概况 项目名称：嘉祥环保能源发电项目配套填埋场工程 建设单位：嘉祥县园林环卫事务中心 建设地点：嘉祥县梁宝寺镇燕尾河村东南约950m处 项目类别：新建 建设规模：设计填埋处理规模13000/a,设计使用年限11年 建设内容：项目建设内容主要包括管理区、污水处理区、填埋库区及厂内道路等， 不包括固化飞灰收集及运输系统。 占地面积：厂址总占地面积26666.65m2,其中填埋库区占地面积15624.37m2。 项目投资：项目总投资1744.34万元，其中环保投资735万元 劳动定员及工作制度：项目定员10人，年运行365d,每天工作8h 建设及服务周期：本项目建设周期为6个月，服务周期为12年（含建设期）。 32.2项目组成及主要技术经济指标 3.2.2.1项目组成 拟建项目具体组成情况见表3.2-1。 表3.2-1拟建项目组成一览表 项目分项 技术指标 备注 5地面积1562437m,分两个填埋区，采用土工格栅坝方案。设 填埋区 总库容为111847.87m3,有效库容100663.08m3,设计使用年限约 1年。配套建设防渗衬层系统、淋溶水收集导排系统、雨污分流系 统、地下水导排系统、地下水监测设施、覆盖和封场系统等。 屎用人工防渗，水平防渗技术，采用2mm厚高密度聚乙烯(HDPE 膜作为飞灰填埋区的主要防渗材料。 (1)库底区域防渗系统自上而下依次为：200gm2无纺土工布隔离 层、300mm厚卵石渗滤液导流层、600em2无纺布膜上保护层、 .0mm厚光面HDPE土工膜主防渗层、6O0g/m2无纺布膜下保护层 防渗层系统mm土工 复合排水网、600gm2无纺布膜上保护层、1.5mm厚光面 HDPE土工膜次防渗层、6mm厚GCL膨润土垫防渗层、压实黏士 层，渗透系数小于1.0×10'cms,厚度300mm、200gm2无纺土1 布、300m厚碎石地下水导流层、库底压实平整基础层。 (2)边坡防渗层从上往下依次为：200gm无纺士工布隔离层、士 工复合排水网、600gm2无纺布膜上保护层、2.0mm厚光面HDPE 上工膜防渗层、土工复合排水网、l.5mm厚光面HDPE土工膜防渗 Sees 山东省环境保护科学研究设计院有限公司

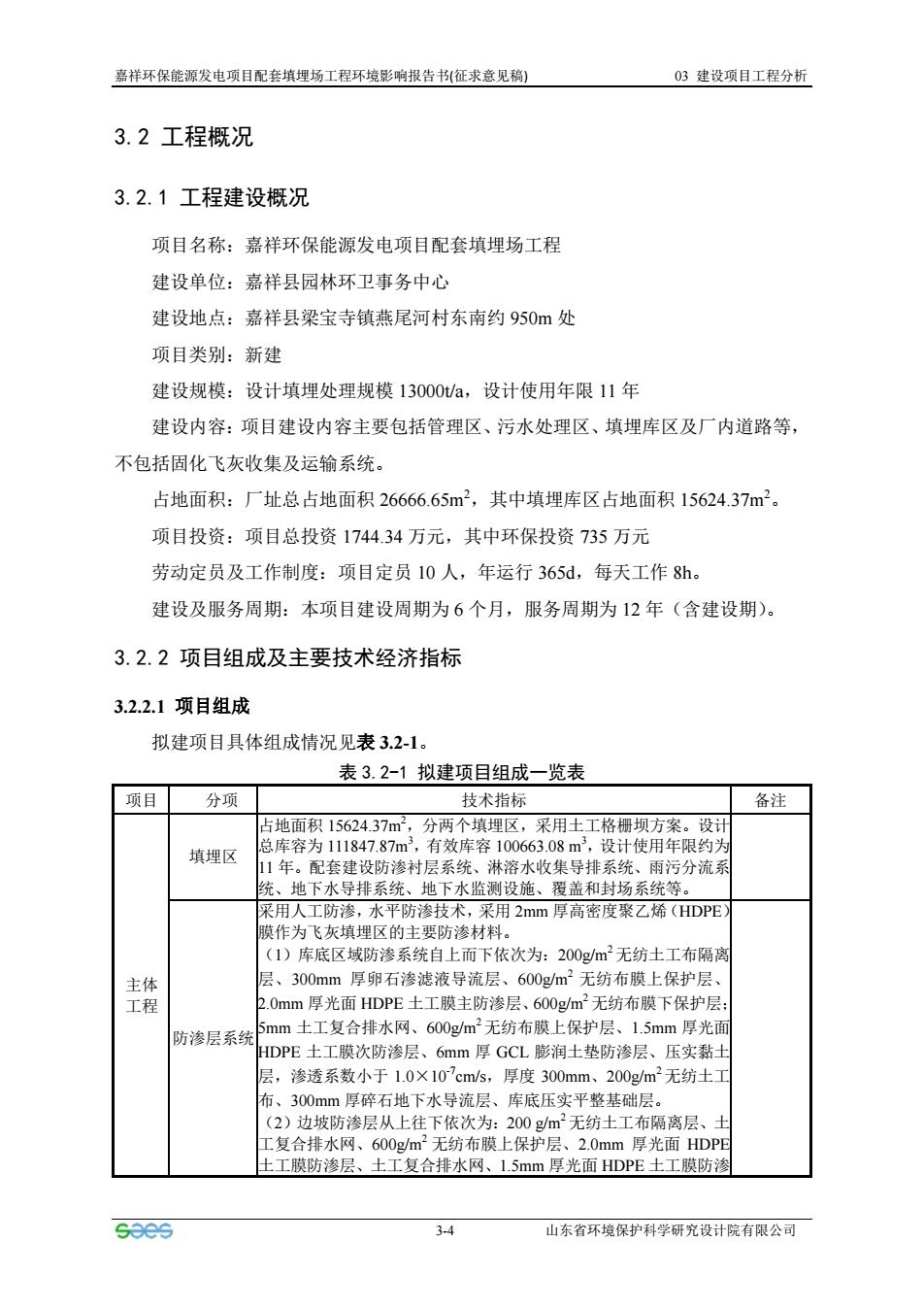

嘉祥环保能源发电项目配套填埋场工程环境影响报告书(征求意见稿) 03 建设项目工程分析 3-4 山东省环境保护科学研究设计院有限公司 3.2 工程概况 3.2.1 工程建设概况 项目名称：嘉祥环保能源发电项目配套填埋场工程 建设单位：嘉祥县园林环卫事务中心 建设地点：嘉祥县梁宝寺镇燕尾河村东南约 950m 处 项目类别：新建 建设规模：设计填埋处理规模 13000t/a，设计使用年限 11 年 建设内容：项目建设内容主要包括管理区、污水处理区、填埋库区及厂内道路等， 不包括固化飞灰收集及运输系统。 占地面积：厂址总占地面积 26666.65m2，其中填埋库区占地面积 15624.37m2。 项目投资：项目总投资 1744.34 万元，其中环保投资 735 万元 劳动定员及工作制度：项目定员 10 人，年运行 365d，每天工作 8h。 建设及服务周期：本项目建设周期为 6 个月，服务周期为 12 年（含建设期）。 3.2.2 项目组成及主要技术经济指标 3.2.2.1 项目组成 拟建项目具体组成情况见表 3.2-1。 表 3.2-1 拟建项目组成一览表 项目 分项 技术指标 备注 主体 工程 填埋区 占地面积 15624.37m 2，分两个填埋区，采用土工格栅坝方案。设计 总库容为 111847.87m3，有效库容 100663.08 m3，设计使用年限约为 11 年。配套建设防渗衬层系统、淋溶水收集导排系统、雨污分流系 统、地下水导排系统、地下水监测设施、覆盖和封场系统等。 防渗层系统 采用人工防渗，水平防渗技术，采用 2mm 厚高密度聚乙烯（HDPE） 膜作为飞灰填埋区的主要防渗材料。 （1）库底区域防渗系统自上而下依次为：200g/m2 无纺土工布隔离 层、300mm 厚卵石渗滤液导流层、600g/m2 无纺布膜上保护层、 2.0mm 厚光面 HDPE 土工膜主防渗层、600g/m2 无纺布膜下保护层； 5mm 土工复合排水网、600g/m2 无纺布膜上保护层、1.5mm 厚光面 HDPE 土工膜次防渗层、6mm 厚 GCL 膨润土垫防渗层、压实黏土 层，渗透系数小于 1.0×10-7 cm/s，厚度 300mm、200g/m2 无纺土工 布、300mm 厚碎石地下水导流层、库底压实平整基础层。 （2）边坡防渗层从上往下依次为：200 g/m2 无纺土工布隔离层、土 工复合排水网、600g/m2 无纺布膜上保护层、2.0mm 厚光面 HDPE 土工膜防渗层、土工复合排水网、1.5mm 厚光面 HDPE 土工膜防渗
嘉祥环保能源发电项目配套填埋场工程环境影响报告书机征求意见稿] 03建设项目工程分析 层、6mm厚GCL膨润土垫防渗层、600gm2无纺布膜下保护层、边 坡整平基底。 溶淋水导排系统铺设在场底防渗隔离层上，包括导流层、导流盲沟 及导流普。本顶日冬库风导流层内均设有主导流言沟和次导流白 溶淋水收身 与导排系统内， 主导流官沟内铺设有1根穿孔导流干管和4根穿孔导流支管 导流盲沟内设有1根穿孔导流干管。溶淋水经倒排系统收集后江 入集水坑而后经提升泵提升至调节池。 场区沿道路内侧设置排水明渠，采用浆砌块石形式，断面为矩形， 断面尺寸平均为B×H0.5×0.5m,总长度约为668m。填埋区设置永 久性换库区雨水沟。对每日作业完毕的区域，采用1.OmmHDPE进 行临时覆盖，并铺设覆盖膜，以减少雨水渗透。对于达到封场设计 标高的堆体及时进行终场封场覆盖。 地下水导 在各填埋区场底防渗层下部满铺300mm厚碎石导流层，设置1根 系统 地下水导排主盲沟，收集到的地下水由提升泵提升至环库区雨水 与雨水一起排出场外。 内了减少渗滤液的产生，本填埋区采用人工材料覆盖结构从下往上 依次为：排气层：采用30εm碎石层作为填埋场封场排气层：防渗 封场系统层：采用1 mmHDPE糙面膜+GCL:排水层：采用0cm碎石层作为 填埋场封场排水层：植被层：由45cm覆盖支持土层和15cm厚的营 养植被层组成，最终顶面形成不小于5%的终场排水坡度 调节池 本项目填埋区北侧设有一座780m'调节池，用于填埋区溶淋水及初 期雨水的收集。 辅 道路 厂内道路面积2383.49m 称重系统 利用嘉样县生活垃圾楚烧厂称重系统 依托焚烧 发电项目 办公区 新建一座综合办公区 公用 供水设流 工程 项目生产及生活用水均由市政自来水提供 供电设施 由当地供电部门提供 废水 废气 粉尘通过及时覆盖并采用洒水降尘 定 期请理池底污泥等措施。同时，广区四周采取加强绿化等操作。 环保 噪声 屎用专业填埋作业车辆，控制填埋作业仅在昼间作业 工程 固废 生活垃圾由环卫部门定期清运，污泥、反渗透膜和废润滑油委托具 有相关危废处置资质的单位进行处置 绿化慎埋场四周设置绿化隔离带；填埋区边坡及时种植植被 设置共5眼地下水监控井：本底井1眼，设在地下水流向上游3050m 监测系统 处：污染扩散井2眼，设于垂直于地下水流向两侧各30-50m处： 污染监视井2眼，设于地下水流向下游30m、50m处。具体监测项 目委托具有相关资质的第三方机构进行监测。 3.2.2.2主要技术经济指标 项目建设主要技术经济指标见表3.2-2。 soes 3-5 山东省环境保护科学研究设计院有限公司

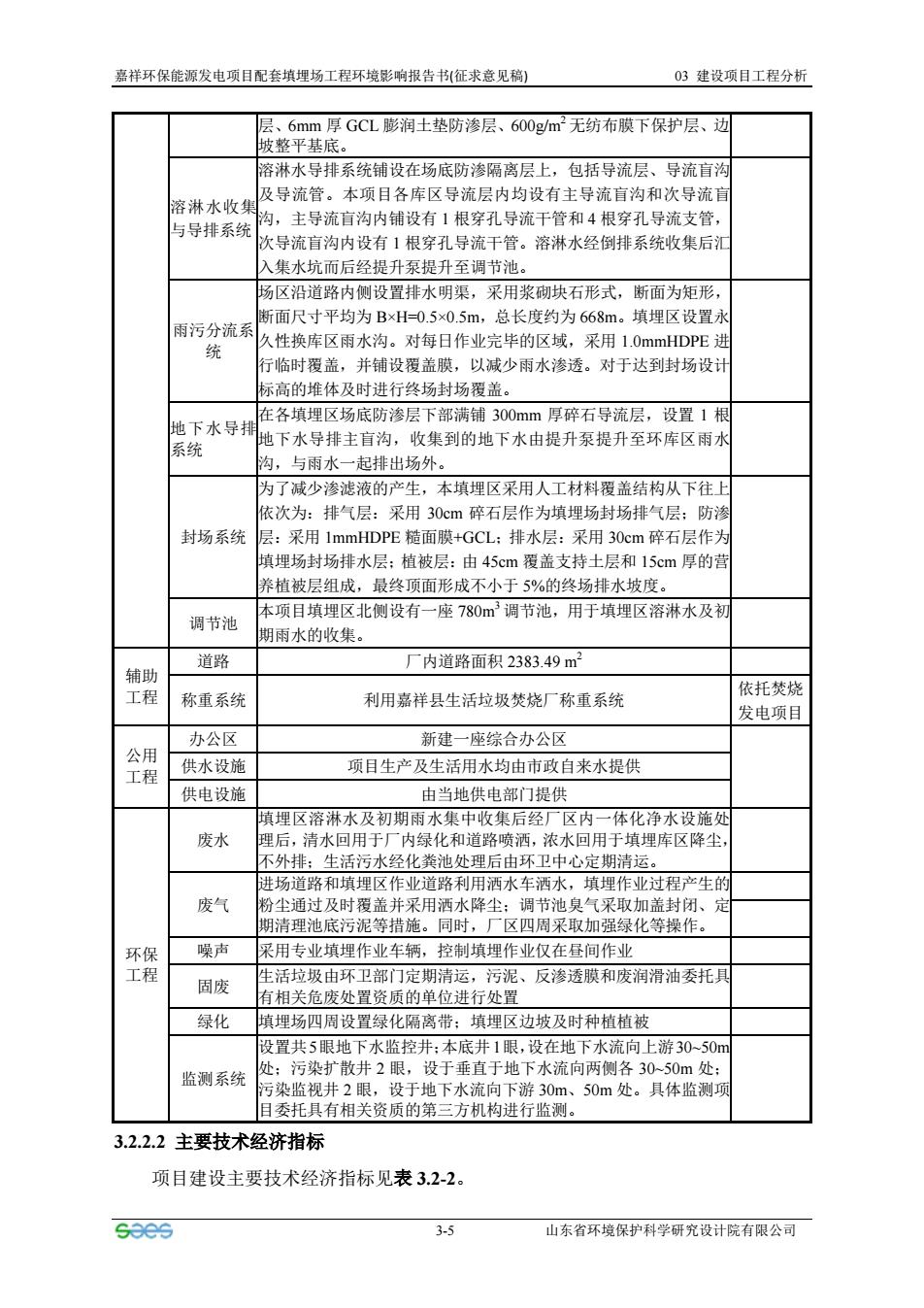

嘉祥环保能源发电项目配套填埋场工程环境影响报告书(征求意见稿) 03 建设项目工程分析 3-5 山东省环境保护科学研究设计院有限公司 层、6mm 厚 GCL 膨润土垫防渗层、600g/m2 无纺布膜下保护层、边 坡整平基底。 溶淋水收集 与导排系统 溶淋水导排系统铺设在场底防渗隔离层上，包括导流层、导流盲沟 及导流管。本项目各库区导流层内均设有主导流盲沟和次导流盲 沟，主导流盲沟内铺设有 1 根穿孔导流干管和 4 根穿孔导流支管， 次导流盲沟内设有 1 根穿孔导流干管。溶淋水经倒排系统收集后汇 入集水坑而后经提升泵提升至调节池。 雨污分流系 统 场区沿道路内侧设置排水明渠，采用浆砌块石形式，断面为矩形， 断面尺寸平均为 B×H=0.5×0.5m，总长度约为 668m。填埋区设置永 久性换库区雨水沟。对每日作业完毕的区域，采用 1.0mmHDPE 进 行临时覆盖，并铺设覆盖膜，以减少雨水渗透。对于达到封场设计 标高的堆体及时进行终场封场覆盖。 地下水导排 系统 在各填埋区场底防渗层下部满铺 300mm 厚碎石导流层，设置 1 根 地下水导排主盲沟，收集到的地下水由提升泵提升至环库区雨水 沟，与雨水一起排出场外。 封场系统 为了减少渗滤液的产生，本填埋区采用人工材料覆盖结构从下往上 依次为：排气层：采用 30cm 碎石层作为填埋场封场排气层；防渗 层：采用 1mmHDPE 糙面膜+GCL；排水层：采用 30cm 碎石层作为 填埋场封场排水层；植被层：由 45cm 覆盖支持土层和 15cm 厚的营 养植被层组成，最终顶面形成不小于 5%的终场排水坡度。 调节池 本项目填埋区北侧设有一座 780m3 调节池，用于填埋区溶淋水及初 期雨水的收集。 辅助 工程 道路 厂内道路面积 2383.49 m 2 称重系统 利用嘉祥县生活垃圾焚烧厂称重系统 依托焚烧 发电项目 公用 工程 办公区 新建一座综合办公区 供水设施 项目生产及生活用水均由市政自来水提供 供电设施 由当地供电部门提供 环保 工程 废水 填埋区溶淋水及初期雨水集中收集后经厂区内一体化净水设施处 理后，清水回用于厂内绿化和道路喷洒，浓水回用于填埋库区降尘， 不外排；生活污水经化粪池处理后由环卫中心定期清运。 废气 进场道路和填埋区作业道路利用洒水车洒水，填埋作业过程产生的 粉尘通过及时覆盖并采用洒水降尘；调节池臭气采取加盖封闭、定 期清理池底污泥等措施。同时，厂区四周采取加强绿化等操作。 噪声 采用专业填埋作业车辆，控制填埋作业仅在昼间作业 固废 生活垃圾由环卫部门定期清运，污泥、反渗透膜和废润滑油委托具 有相关危废处置资质的单位进行处置 绿化 填埋场四周设置绿化隔离带；填埋区边坡及时种植植被 监测系统 设置共5眼地下水监控井；本底井1眼，设在地下水流向上游30~50m 处；污染扩散井 2 眼，设于垂直于地下水流向两侧各 30~50m 处； 污染监视井 2 眼，设于地下水流向下游 30m、50m 处。具体监测项 目委托具有相关资质的第三方机构进行监测。 3.2.2.2 主要技术经济指标 项目建设主要技术经济指标见表 3.2-2
嘉祥环保能源发电项目配套填理场工程环境影响报告书削征求意见稿) 03建设项目工程分析 表3.2-2主要技术经济指标一览表 序号 项目 单位 指标 备注 规模 va 13000 服条年阻 12 (含建设期) 总占地面积 m 26666.65 库区占地面积 m 15624.37 总库容 m 111847.87 6 有效库容 m3 10066308 逍路面积 2383.49 8 绿化面积 m 3449.64 劳动定员 10 运行时间 d 330 12 日工作时间 h 一班制 14 工程总投资 万元 174434 15 工程费用 万元 163369 6 基本预备费 万元 9802 17 铺底流动资金 万元 12.63 18 年平均总成本 万元 325.79 19 年经营成本 万元 16837 20 年补贴额 万元 168.37 3.2.3总平面布置及其合理性分析 1、总平面布置 本项目占地面积26666.65m2,根据地形分为南北两部分，南部为填埋一区、废水 处理和办公管理区，北部填埋二区。 厂区共设置2个出入口，其中西北门为物料门，主要用于固化飞灰等物料转运车 辆的进出：东北门主要用于厂区人员的进出，实现人车分流。厂区物流道路采用城市 型道路，其中辅助作业道路宽3m,最小转弯半径为9m,堤顶道路宽4m,道路最小转 弯半径为9m。 厂区绿化采用“点、线、面”相结合的原则，以厂区主次干道两侧、出入口和生 活办公区周围为绿化重点，沿道路两侧种植行道树。 2、合理性分析 拟建项目平面布置从方便营运、安全管理和保护环境等方面进行综合考虑，布置 基本合理，具体分析如下： (1)厂区布置功能分区明确，各生产环节连接紧凑，物料输送距离短，便于节能 降耗，减少物料流失，提高生产效率。 soes 山东省环境保护科学研究设计院有限公司

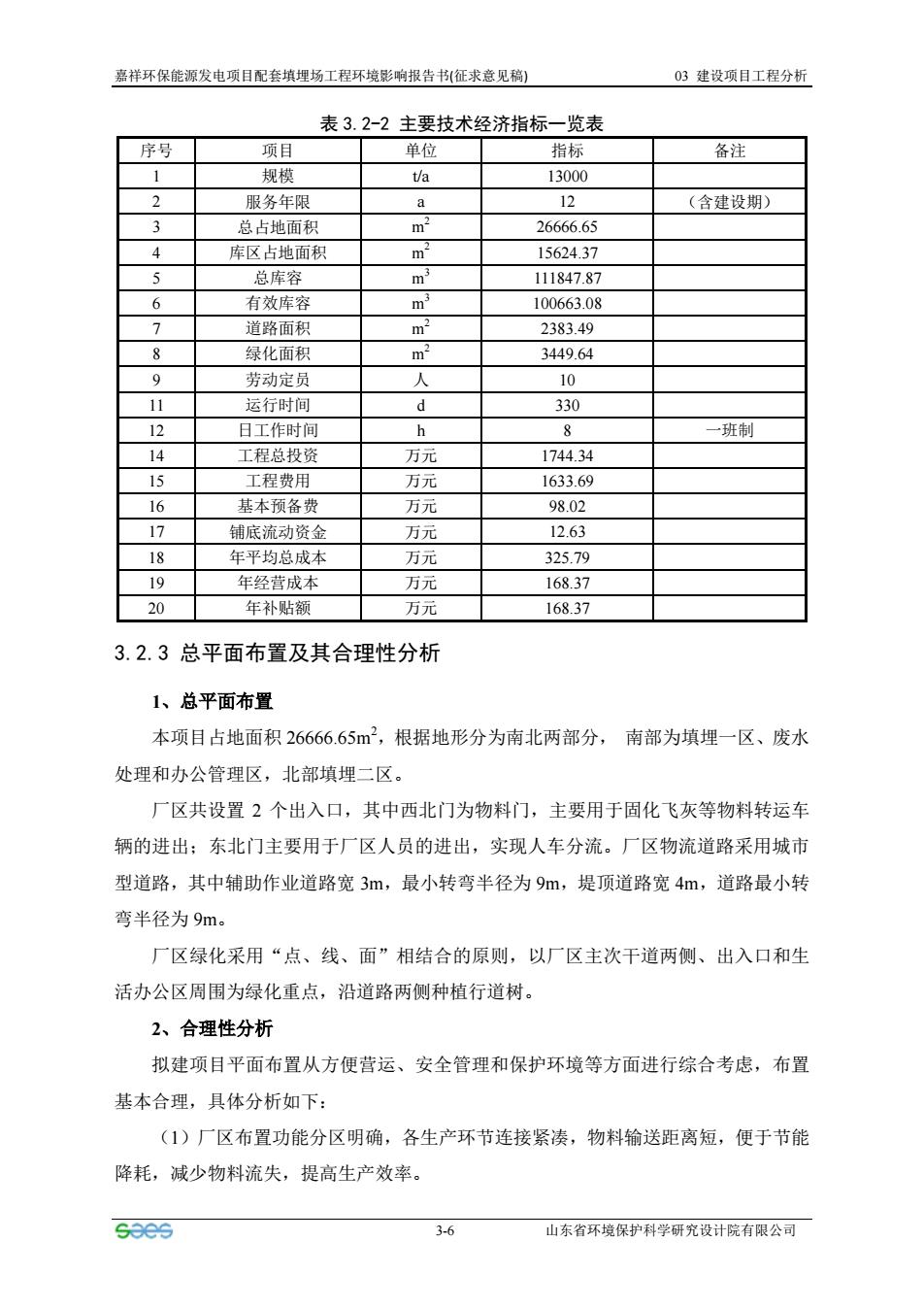

嘉祥环保能源发电项目配套填埋场工程环境影响报告书(征求意见稿) 03 建设项目工程分析 3-6 山东省环境保护科学研究设计院有限公司 表 3.2-2 主要技术经济指标一览表 序号 项目 单位 指标 备注 1 规模 t/a 13000 2 服务年限 a 12 （含建设期） 3 总占地面积 m 2 26666.65 4 库区占地面积 m 2 15624.37 5 总库容 m 3 111847.87 6 有效库容 m 3 100663.08 7 道路面积 m 2 2383.49 8 绿化面积 m 2 3449.64 9 劳动定员 人 10 11 运行时间 d 330 12 日工作时间 h 8 一班制 14 工程总投资 万元 1744.34 15 工程费用 万元 1633.69 16 基本预备费 万元 98.02 17 铺底流动资金 万元 12.63 18 年平均总成本 万元 325.79 19 年经营成本 万元 168.37 20 年补贴额 万元 168.37 3.2.3 总平面布置及其合理性分析 1、总平面布置 本项目占地面积 26666.65m 2，根据地形分为南北两部分， 南部为填埋一区、废水 处理和办公管理区，北部填埋二区。 厂区共设置 2 个出入口，其中西北门为物料门，主要用于固化飞灰等物料转运车 辆的进出；东北门主要用于厂区人员的进出，实现人车分流。厂区物流道路采用城市 型道路，其中辅助作业道路宽 3m，最小转弯半径为 9m，堤顶道路宽 4m，道路最小转 弯半径为 9m。 厂区绿化采用“点、线、面”相结合的原则，以厂区主次干道两侧、出入口和生 活办公区周围为绿化重点，沿道路两侧种植行道树。 2、合理性分析 拟建项目平面布置从方便营运、安全管理和保护环境等方面进行综合考虑，布置 基本合理，具体分析如下： （1）厂区布置功能分区明确，各生产环节连接紧凑，物料输送距离短，便于节能 降耗，减少物料流失，提高生产效率
嘉祥环保能源发电项目配套填埋场工程环境形响报告书机征求意见稿) 03建设项目工程分析 (2)生活办公区位于填埋一区北侧，不位于主导风向下风向，厂区无组织排放、 生产噪声等对生活区影响较小。办公区距离填埋区之间设置有足够的绿化隔离带，人 流入厂视觉感官较好。 (3)厂区内设环形道路，物流十分顺畅，物料和人员出入口分开设置，交通组织 达到了洁污分流、人车分流的效果。 (4)项目厂界外500m范围内无居民集中区、学校、医院、人畜集中饮用水供应 点等敏感目标，满足本项目防护距离的要求。 综上所述，本工程厂区平面布置既考虑了生产流程，也兼顾了厂区生活环境，从 环境保护角度分析项目总平布置较为合理。 3.2.4主要生产设备及环保设施 拟建项目主要生产设备及环保设施见表3.2-3。 表3.2-3主要生产设备及环保设施一览表 序号 设备名 规格型号及技术性能单位数量 备注 填埋作业 11 叉车 5T 辆1 1.2 酒水车 辆1 其他公辅及环保工程 2.1 调节池 座1 2.2 溶淋水处理系统 在1 3.3固化飞灰填埋可行性分析 3.3.1固化飞灰填埋政策符合性 1、根据《危险废物污染防治技术政策》（环发2001]199号），第9.3条生活垃圾 焚烧飞灰的要求： (1)生活垃圾焚烧产生的飞灰必须单独收集，不得与生活垃圾、焚烧残渣等其它 废物混合，也不得与其它危险废物混合。 (2)生活垃圾焚烧飞灰不得在产生地长期贮存，不得进行简易处置，不得排放， 生活垃圾焚烧飞灰在产生地必须进行必要的固化和稳定化处理之后方可运输，运输需 使用专用运输工具，运输工具必须密闭。 (3)生活垃圾焚烧飞灰须进行安全填埋处置。 2、根据《生活垃圾焚烧发电建设项目环境准入条件（试行）》（环办环评[2018]20 soes 3-7 山东省环境保护科学研究设计院有限公司

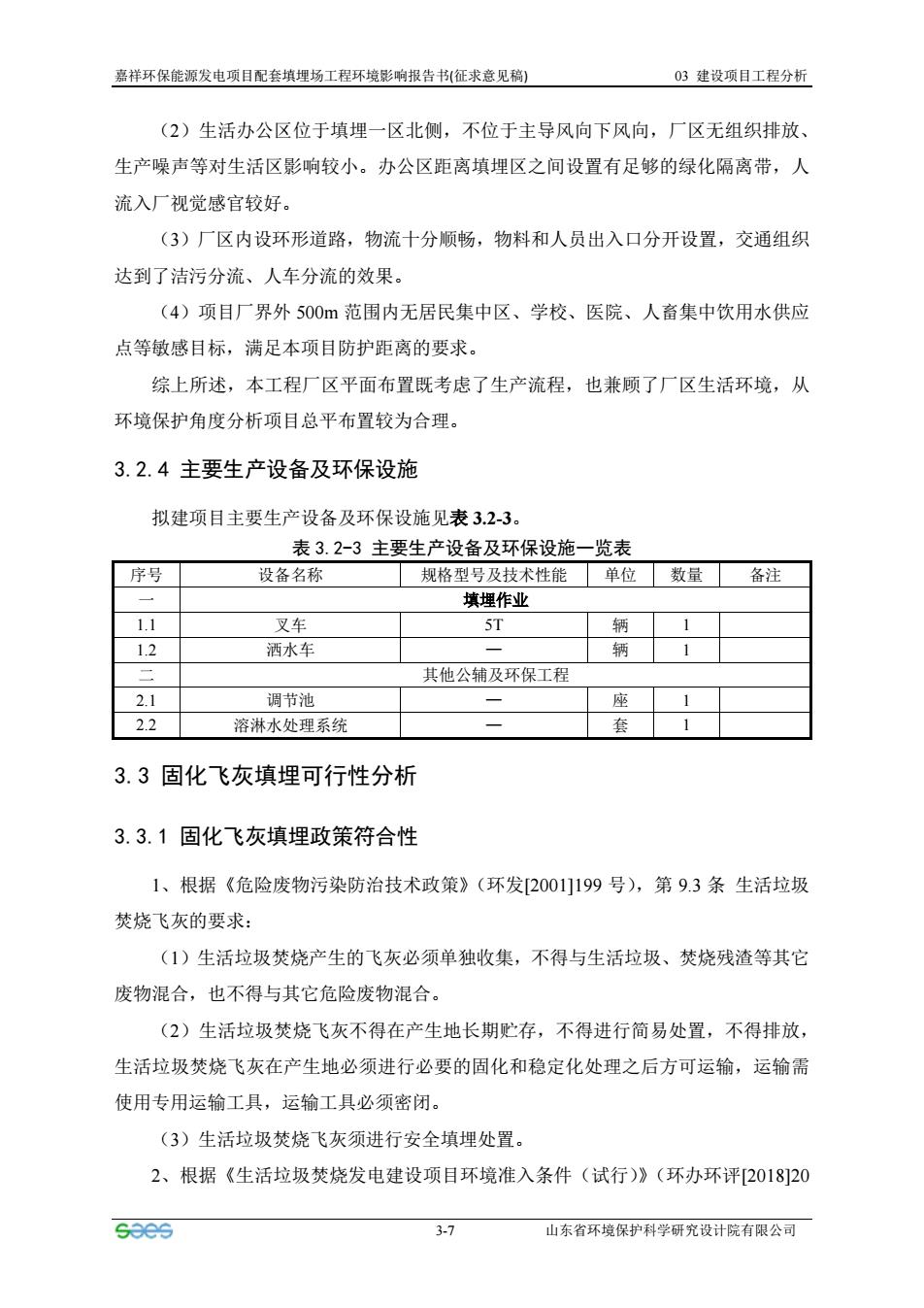

嘉祥环保能源发电项目配套填埋场工程环境影响报告书(征求意见稿) 03 建设项目工程分析 3-7 山东省环境保护科学研究设计院有限公司 （2）生活办公区位于填埋一区北侧，不位于主导风向下风向，厂区无组织排放、 生产噪声等对生活区影响较小。办公区距离填埋区之间设置有足够的绿化隔离带，人 流入厂视觉感官较好。 （3）厂区内设环形道路，物流十分顺畅，物料和人员出入口分开设置，交通组织 达到了洁污分流、人车分流的效果。 （4）项目厂界外 500m 范围内无居民集中区、学校、医院、人畜集中饮用水供应 点等敏感目标，满足本项目防护距离的要求。 综上所述，本工程厂区平面布置既考虑了生产流程，也兼顾了厂区生活环境，从 环境保护角度分析项目总平布置较为合理。 3.2.4 主要生产设备及环保设施 拟建项目主要生产设备及环保设施见表 3.2-3。 表 3.2-3 主要生产设备及环保设施一览表 序号 设备名称 规格型号及技术性能 单位 数量 备注 一 填埋作业 1.1 叉车 5T 辆 1 1.2 洒水车 — 辆 1 二 其他公辅及环保工程 2.1 调节池 — 座 1 2.2 溶淋水处理系统 — 套 1 3.3 固化飞灰填埋可行性分析 3.3.1 固化飞灰填埋政策符合性 1、根据《危险废物污染防治技术政策》（环发[2001]199 号），第 9.3 条 生活垃圾 焚烧飞灰的要求： （1）生活垃圾焚烧产生的飞灰必须单独收集，不得与生活垃圾、焚烧残渣等其它 废物混合，也不得与其它危险废物混合。 （2）生活垃圾焚烧飞灰不得在产生地长期贮存，不得进行简易处置，不得排放， 生活垃圾焚烧飞灰在产生地必须进行必要的固化和稳定化处理之后方可运输，运输需 使用专用运输工具，运输工具必须密闭。 （3）生活垃圾焚烧飞灰须进行安全填埋处置。 2、根据《生活垃圾焚烧发电建设项目环境准入条件（试行）》（环办环评[2018]20
嘉祥环保能源发电项目配套填埋场工程环境影响报告书机征求意见稿) 03建设项目工程分析 号)中第十一条要求： 安全处置和利用固体废物，防止产生二次污染。焚烧炉渣和除尘设备收集的焚烧 飞灰应当分别收集、贮存、运输和处理处置。焚烧飞灰为危险废物，应当严格按照国 家危险废物相关管理规定进行运输和无害化安全处置，焚烧飞灰经处理符合《生活域 圾填埋场污染控制标准》(GB16889)中6.3条要求后，可豁免进入生活垃圾填埋场填 埋。鼓励配套建设垃圾焚烧残渣、飞灰处理处置设施。 3、根据《生活垃圾焚烧污染控制标准》(GB18485-2014)的要求：生活垃圾焚烧 飞灰与焚烧炉渣应分别收集、贮存、运输和处置。生活垃圾焚烧飞灰应按危险废物进 行管理，如进入生活垃圾填埋场处置，应满足GB16889的要求：如进入水泥窑处置， 应满足GB30485的要求. 4、根据《国家危险废物名录》(2016年版)附录《危险废物豁免管理清单》生活 垃圾焚烧飞灰满足《生活垃圾填埋场污染控制标准》(GB16889-2008)中6.3条要求， 进入生活垃圾填埋场填埋。 因此，嘉祥光大环保能源有限公司垃圾焚烧产生的固化养护并检验合格后的飞灰 进入本项目进行填埋是可行的， 3.3.2固化飞灰成分可行性 由于嘉祥光大环保能源有限公司垃圾焚烧项目目前尚未投产，因此，本次环评收 集了光大环保能源（济南）有限公司济南市第二生活垃圾综合处理厂（焚烧发电厂） 扩建项目环保竣工验收时对固化后飞灰监测结果。由于嘉祥光大环保能源有限公司和 光大环保能源（济南）有限公司均属为光大国际有限公司，飞灰固化形式、公司管理 理念、管理制度和要求基本相同，故本次引用光大环保能源（济南）有限公司固化飞 灰相关数据作为类比是可行的。光大环保能源（济南）有限公司固化飞灰浸出监测结 果见表3.3-1，飞灰固化后形态和包装形式见图3.3-1。 表3.3-2济南市生活垃圾焚烧厂扩建项目固化飞灰检出结果 序号 项目 浸出液浓度mgL 含水率 19.19 19.05 求 未检出 未检出 未检出 未检出 4 锌 未检出 未检出 铅 未检出 未检出 6 销 未检出 未检出 Soes 3-8 山东省环境保护科学研究设计院有限公司

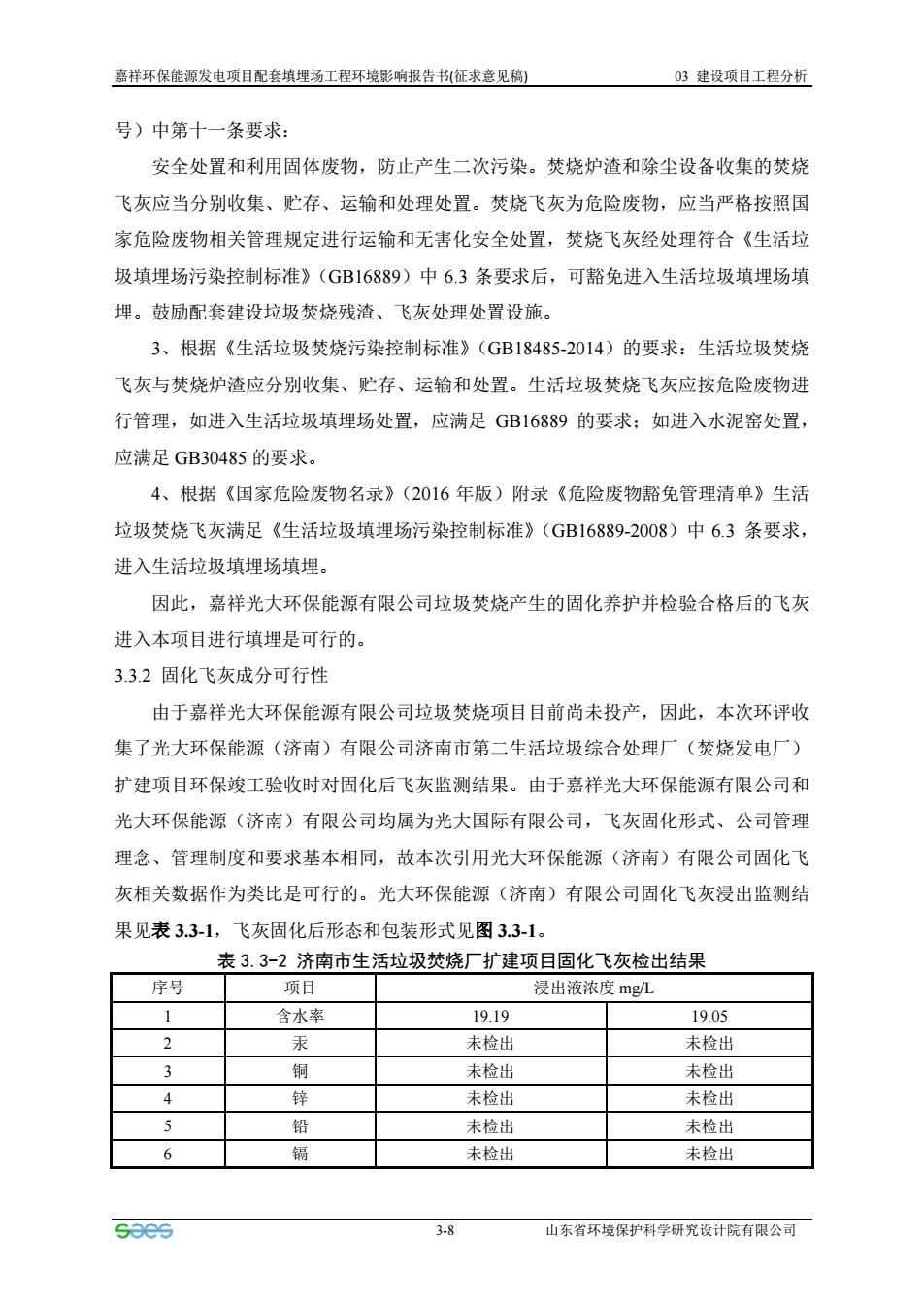

嘉祥环保能源发电项目配套填埋场工程环境影响报告书(征求意见稿) 03 建设项目工程分析 3-8 山东省环境保护科学研究设计院有限公司 号）中第十一条要求： 安全处置和利用固体废物，防止产生二次污染。焚烧炉渣和除尘设备收集的焚烧 飞灰应当分别收集、贮存、运输和处理处置。焚烧飞灰为危险废物，应当严格按照国 家危险废物相关管理规定进行运输和无害化安全处置，焚烧飞灰经处理符合《生活垃 圾填埋场污染控制标准》（GB16889）中 6.3 条要求后，可豁免进入生活垃圾填埋场填 埋。鼓励配套建设垃圾焚烧残渣、飞灰处理处置设施。 3、根据《生活垃圾焚烧污染控制标准》（GB18485-2014）的要求：生活垃圾焚烧 飞灰与焚烧炉渣应分别收集、贮存、运输和处置。生活垃圾焚烧飞灰应按危险废物进 行管理，如进入生活垃圾填埋场处置，应满足 GB16889 的要求；如进入水泥窑处置， 应满足 GB30485 的要求。 4、根据《国家危险废物名录》（2016 年版）附录《危险废物豁免管理清单》生活 垃圾焚烧飞灰满足《生活垃圾填埋场污染控制标准》（GB16889-2008）中 6.3 条要求， 进入生活垃圾填埋场填埋。 因此，嘉祥光大环保能源有限公司垃圾焚烧产生的固化养护并检验合格后的飞灰 进入本项目进行填埋是可行的。 3.3.2 固化飞灰成分可行性 由于嘉祥光大环保能源有限公司垃圾焚烧项目目前尚未投产，因此，本次环评收 集了光大环保能源（济南）有限公司济南市第二生活垃圾综合处理厂（焚烧发电厂） 扩建项目环保竣工验收时对固化后飞灰监测结果。由于嘉祥光大环保能源有限公司和 光大环保能源（济南）有限公司均属为光大国际有限公司，飞灰固化形式、公司管理 理念、管理制度和要求基本相同，故本次引用光大环保能源（济南）有限公司固化飞 灰相关数据作为类比是可行的。光大环保能源（济南）有限公司固化飞灰浸出监测结 果见表 3.3-1，飞灰固化后形态和包装形式见图 3.3-1。 表 3.3-2 济南市生活垃圾焚烧厂扩建项目固化飞灰检出结果 序号 项目 浸出液浓度 mg/L 1 含水率 19.19 19.05 2 汞 未检出 未检出 3 铜 未检出 未检出 4 锌 未检出 未检出 5 铅 未检出 未检出 6 镉 未检出 未检出
