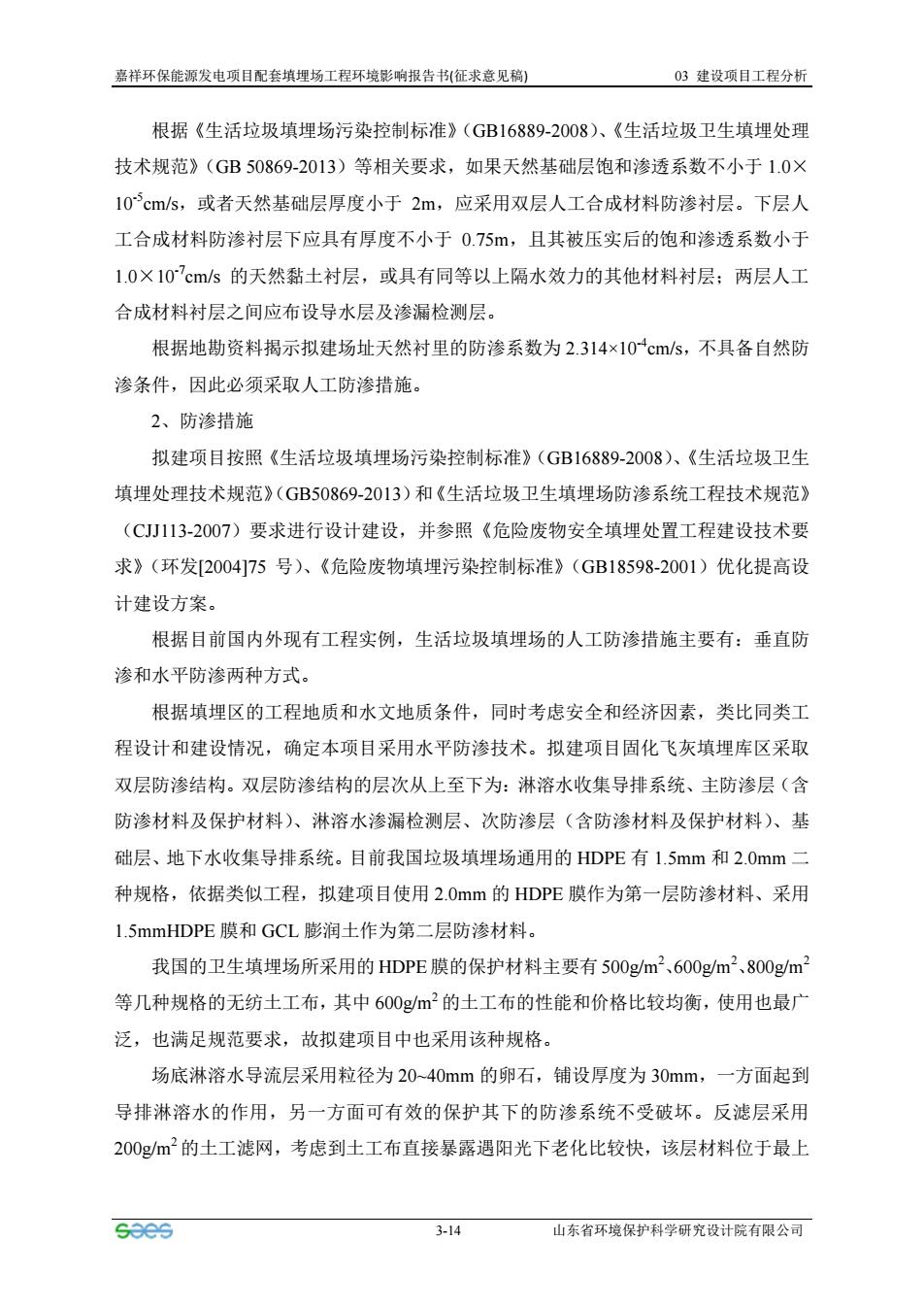

嘉祥环保能源发电项目配套填埋场工程环境影响报告书机征求意见稿) 03建设项目工程分析 根据《生活垃圾填埋场污染控制标准》(GB16889-2008)、《生活垃圾卫生填埋处理 技术规范》(GB50869-2013)等相关要求，如果天然基础层饱和渗透系数不小于1.0× 10cm/s,或者天然基础层厚度小于2m,应采用双层人工合成材料防渗衬层。下层人 工合成材料防渗衬层下应具有厚度不小于0.75m,且其被压实后的饱和渗透系数小于 1.0×10cms的天然黏土衬层，或具有同等以上隔水效力的其他材料衬层；两层人工 合成材料衬层之间应布设导水层及渗漏检测层。 根据地勘资料揭示拟建场址天然衬里的防渗系数为2.314×10cms,不具备自然防 渗条件，因此必须采取人工防渗措施。 2、防渗措施 拟建项目按照《生活垃圾填埋场污染控制标准》(GB16889-2008)、《生活垃圾卫生 填埋处理技术规范》(GB50869-2013)和《生活垃圾卫生填埋场防渗系统工程技术规范》 (CJ113-2007)要求进行设计建设，并参照《危险废物安全填埋处置工程建设技术要 求》（环发2004]75号）、《危险废物填埋污染控制标准》(GB18598-2001)优化提高设 计建设方案。 根据目前国内外现有工程实例，生活垃圾填埋场的人工防渗措施主要有：垂直防 渗和水平防渗两种方式。 根据填埋区的工程地质和水文地质条件，同时考虑安全和经济因素，类比同类工 程设计和建设情况，确定本项目采用水平防渗技术。拟建项目固化飞灰填埋库区采取 双层防渗结构。双层防渗结构的层次从上至下为：淋溶水收集导排系统、主防渗层（含 防渗材料及保护材料入、淋溶水渗漏检测层、次防渗层（含防渗材料及保护材料）、基 础层、地下水收集导排系统。目前我国垃圾填埋场通用的HDPE有1.5mm和2.0mm二 种规格，依据类似工程，拟建项目使用2.Omm的HDPE膜作为第一层防渗材料、采用 L.5 nmHDPE膜和GCL膨润土作为第二层防渗材料。 我国的卫生填埋场所采用的HDPE膜的保护材料主要有500gm2、600gm2、800gm2 等几种规格的无纺土工布，其中600gm2的土工布的性能和价格比较均衡，使用也最广 泛，也满足规范要求，故拟建项目中也采用该种规格。 场底淋溶水导流层采用粒径为20~40mm的卵石，铺设厚度为30mm,一方面起到 导排淋溶水的作用，另一方面可有效的保护其下的防渗系统不受破坏。反滤层采用 200gm的士工滤网，考虑到土工布直接暴露遇阳光下老化比较快，该层材料位于最上 soes 3-14 山东省环境保护科学研究设计院有限公司
嘉祥环保能源发电项目配套填埋场工程环境影响报告书(征求意见稿) 03 建设项目工程分析 3-14 山东省环境保护科学研究设计院有限公司 根据《生活垃圾填埋场污染控制标准》（GB16889-2008）、《生活垃圾卫生填埋处理 技术规范》（GB 50869-2013）等相关要求，如果天然基础层饱和渗透系数不小于 1.0× 10-5 cm/s，或者天然基础层厚度小于 2m，应采用双层人工合成材料防渗衬层。下层人 工合成材料防渗衬层下应具有厚度不小于 0.75m，且其被压实后的饱和渗透系数小于 1.0×10-7 cm/s 的天然黏土衬层，或具有同等以上隔水效力的其他材料衬层；两层人工 合成材料衬层之间应布设导水层及渗漏检测层。 根据地勘资料揭示拟建场址天然衬里的防渗系数为 2.314×10-4 cm/s，不具备自然防 渗条件，因此必须采取人工防渗措施。 2、防渗措施 拟建项目按照《生活垃圾填埋场污染控制标准》（GB16889-2008）、《生活垃圾卫生 填埋处理技术规范》（GB50869-2013）和《生活垃圾卫生填埋场防渗系统工程技术规范》 （CJJ113-2007）要求进行设计建设，并参照《危险废物安全填埋处置工程建设技术要 求》（环发[2004]75 号）、《危险废物填埋污染控制标准》（GB18598-2001）优化提高设 计建设方案。 根据目前国内外现有工程实例，生活垃圾填埋场的人工防渗措施主要有：垂直防 渗和水平防渗两种方式。 根据填埋区的工程地质和水文地质条件，同时考虑安全和经济因素，类比同类工 程设计和建设情况，确定本项目采用水平防渗技术。拟建项目固化飞灰填埋库区采取 双层防渗结构。双层防渗结构的层次从上至下为：淋溶水收集导排系统、主防渗层（含 防渗材料及保护材料）、淋溶水渗漏检测层、次防渗层（含防渗材料及保护材料）、基 础层、地下水收集导排系统。目前我国垃圾填埋场通用的 HDPE 有 1.5mm 和 2.0mm 二 种规格，依据类似工程，拟建项目使用 2.0mm 的 HDPE 膜作为第一层防渗材料、采用 1.5mmHDPE 膜和 GCL 膨润土作为第二层防渗材料。 我国的卫生填埋场所采用的 HDPE 膜的保护材料主要有 500g/m2、600g/m2、800g/m2 等几种规格的无纺土工布，其中 600g/m2 的土工布的性能和价格比较均衡，使用也最广 泛，也满足规范要求，故拟建项目中也采用该种规格。 场底淋溶水导流层采用粒径为 20~40mm 的卵石，铺设厚度为 30mm，一方面起到 导排淋溶水的作用，另一方面可有效的保护其下的防渗系统不受破坏。反滤层采用 200g/m2 的土工滤网，考虑到土工布直接暴露遇阳光下老化比较快，该层材料位于最上

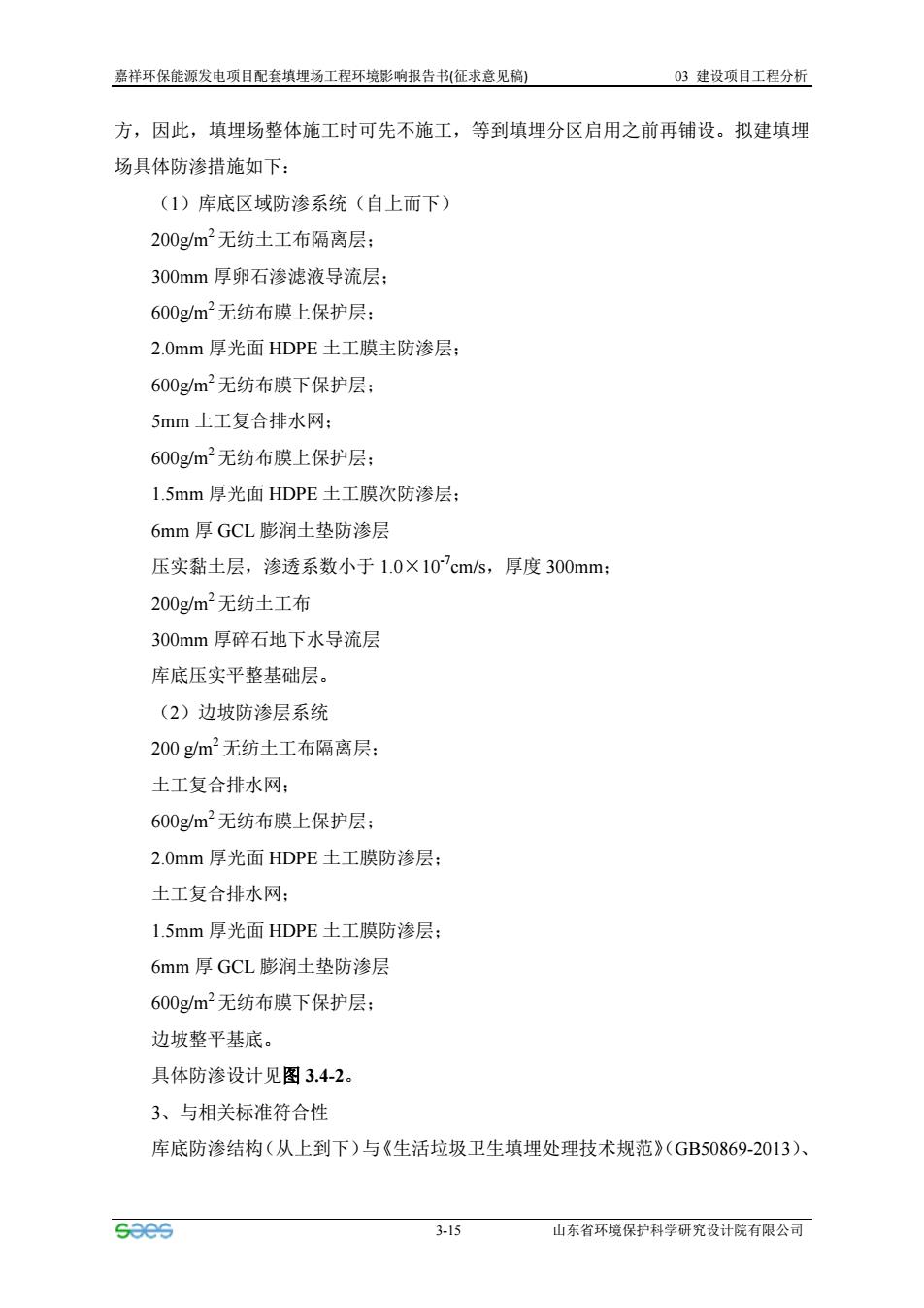

嘉祥环保能源发电项目配套填埋场工程环境影响报告书拟征求意见稿) 03建设项目工程分析 方，因此，填埋场整体施工时可先不施工，等到填埋分区启用之前再铺设。拟建填埋 场具体防渗措施如下： (1)库底区域防渗系统（自上而下） 200gm2无纺土工布隔离层： 300mm厚卵石渗滤液导流层： 600gm2无纺布膜上保护层： 2.0mm厚光面HDPE土工膜主防渗层 600gm2无纺布膜下保护层： 5mm土工复合排水网： 600gm2无纺布膜上保护层： L.5mm厚光面HDPE土工膜次防渗层： 6mm厚GCL膨润土垫防渗层 压实黏土层，渗透系数小于1.0×10’cms,厚度300mm: 200g/m2无纺土工布 300mm厚碎石地下水导流层 库底压实平整基础层。 (2)边坡防渗层系统 200gm2无纺土工布隔离层 土工复合排水网： 600gm2无纺布膜上保护层： 2.0mm厚光面HDPE土工膜防渗层： 土工复合排水网： l.5mm厚光面HDPE土工膜防渗层： 6mm厚GCL膨润土垫防渗层 600gm2无纺布膜下保护层： 边坡整平基底。 具体防渗设计见图3.4-2。 3、与相关标准符合性 库底防渗结构（从上到下）与《生活垃圾卫生填埋处理技术规范》(GB50869-2013) saes 3-15 山东省环境保护科学研究设计院有限公司
嘉祥环保能源发电项目配套填埋场工程环境影响报告书(征求意见稿) 03 建设项目工程分析 3-15 山东省环境保护科学研究设计院有限公司 方，因此，填埋场整体施工时可先不施工，等到填埋分区启用之前再铺设。拟建填埋 场具体防渗措施如下： （1）库底区域防渗系统（自上而下） 200g/m2 无纺土工布隔离层； 300mm 厚卵石渗滤液导流层； 600g/m2 无纺布膜上保护层； 2.0mm 厚光面 HDPE 土工膜主防渗层； 600g/m2 无纺布膜下保护层； 5mm 土工复合排水网； 600g/m2 无纺布膜上保护层； 1.5mm 厚光面 HDPE 土工膜次防渗层； 6mm 厚 GCL 膨润土垫防渗层 压实黏土层，渗透系数小于 1.0×10-7 cm/s，厚度 300mm； 200g/m2 无纺土工布 300mm 厚碎石地下水导流层 库底压实平整基础层。 （2）边坡防渗层系统 200 g/m2 无纺土工布隔离层； 土工复合排水网； 600g/m2 无纺布膜上保护层； 2.0mm 厚光面 HDPE 土工膜防渗层； 土工复合排水网； 1.5mm 厚光面 HDPE 土工膜防渗层； 6mm 厚 GCL 膨润土垫防渗层 600g/m2 无纺布膜下保护层； 边坡整平基底。 具体防渗设计见图 3.4-2。 3、与相关标准符合性 库底防渗结构（从上到下）与《生活垃圾卫生填埋处理技术规范》（GB50869-2013）

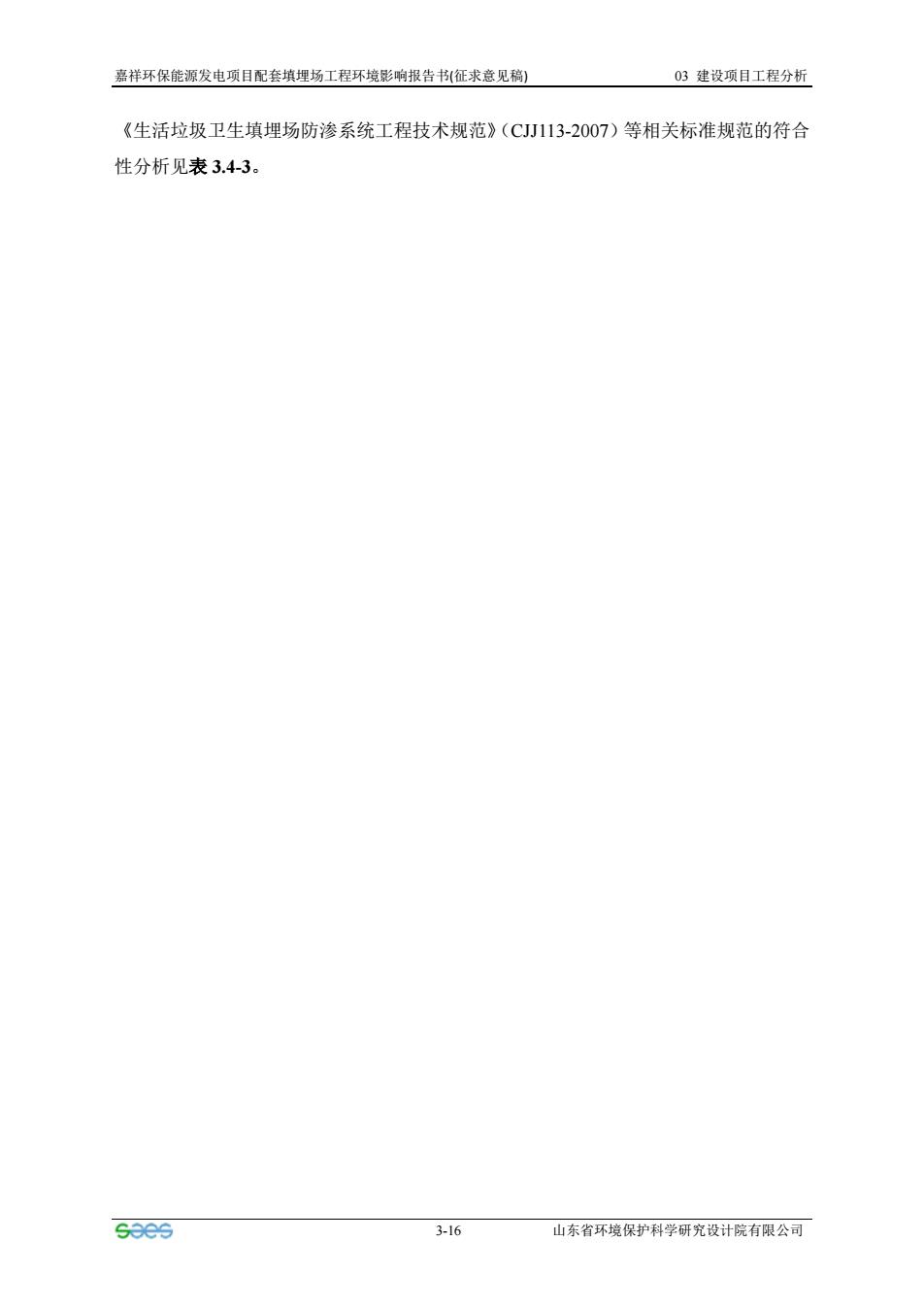

嘉祥环保能源发电项目配套填埋场工程环境影响报告书机征求意见稿) 03建设项目工程分析 《生活垃圾卫生填埋场防渗系统工程技术规范》(CJJ113-2007)等相关标准规范的符合 性分析见表3.4-3. soes 3-16 山东省环境保护科学研究设计院有限公司
嘉祥环保能源发电项目配套填埋场工程环境影响报告书(征求意见稿) 03 建设项目工程分析 3-16 山东省环境保护科学研究设计院有限公司 《生活垃圾卫生填埋场防渗系统工程技术规范》（CJJ113-2007）等相关标准规范的符合 性分析见表 3.4-3

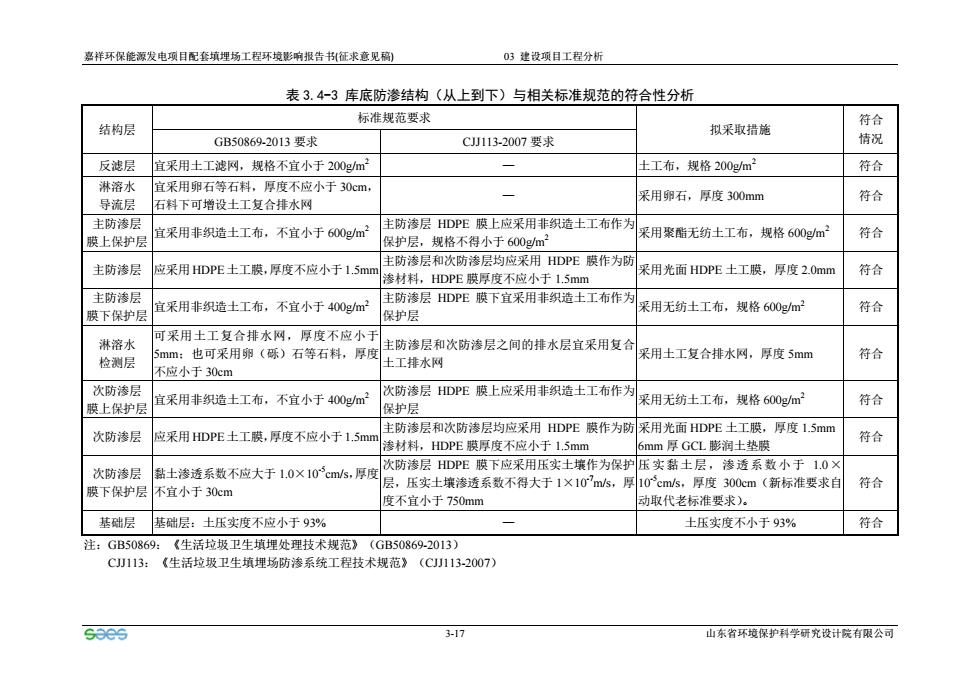

嘉样环保能源发电项目配套填理场工程环境影响报告书拟征求意见 03建设项目工程分析 表3.4-3库底防渗结构（从上到下）与相关标准规范的符合性分析 结构层 标准规范要求 拟采取措施 符合 GB50869-2013要求 C113-2007要求 情况 反滤层宜采用土工滤网，规格不宜小于200gm 士工布，规格200gm2 符合 淋溶水 采用卵石等石料，厚度不应小于30cm 导流层 石料下可增设土工复合排水网 采用卵石，厚度300mm 符合 展上保护层位采用非织造士工布，不直小于00m 防渗后 主防渗层HDPE膜上应采用非织造士工布作》 采用聚酯无纺土工布，规格600m2 符合 保护层，规格不得小于600 主防渗层应采用HDPE土工膜，厚度不应小于1.5mm 主防渗层和次防渗层均应采用HDPE膜作为阪 渗材料，HDPE膜厚度不应小于1.5mm 采用光面HDPE土工膜，厚度2.Omm 符合 主防卷层 膜下保护层 宜采用非织造土工布，不宜小于400gm2 主防渗层HDPE膜下宜采用非织造土工布作男 保护层 采用无纺土工布，规格600gm2 符合 可采用土工复合排水网，厚度不应小于 也可采用卵 (砾》 石等石料，厚度 主防渗层和次防渗层之间的排水层宜采用复 土工排水网 用土工复合排水网，厚度5mm 符合 不应小于30m 次防渗层 宜采用非织造土工布，不宜小于400gm 次防渗层HDPE膜上应采用非织造土工布作为 保护层 采用无纺士工布，规格600gm 符合 膜上保护层 次防渗层应采用HDPE土工膜，厚度不应小于1.5mm 主防渗层和次防渗层均应采用HDPE膜作为防采用光面HDPE土工膜，厚度1.5mm 渗材料，HDPE膜厚度不应小于1.5mm 6mm厚GCL膨润土垫膜 符合 次防渗层黏土渗透系数不应大于1.0×10cm,厚度 次防渗层HDPE膜下应采用压实土壤作为保护压实钻土层，渗透系数小于1.0× 膜下保护层 不宜小于30cm 层，压实土壤渗透系数不得大于1×10mS 厚10cms,厚度300cm(新标准要求自 符合 度不宜小于750mm 动取代老标准要求。 基础层基础层：土压实度不应小于93% 土压实度不小于93% 符合 (生活垃圾卫生填埋处理技术规范》(GB50869-2013) 《生活垃圾卫生填埋场防渗系统工程技术规范》(C1132007) soes 3-17 山东省环境保护科学研究设计院有限公司
嘉祥环保能源发电项目配套填埋场工程环境影响报告书(征求意见稿) 03 建设项目工程分析 3-17 山东省环境保护科学研究设计院有限公司 表 3.4-3 库底防渗结构（从上到下）与相关标准规范的符合性分析 结构层 标准规范要求 拟采取措施 符合 GB50869-2013 要求 CJJ113-2007 要求 情况 反滤层 宜采用土工滤网，规格不宜小于 200g/m2 — 土工布，规格 200g/m 2 符合 淋溶水 导流层 宜采用卵石等石料，厚度不应小于 30cm， 石料下可增设土工复合排水网 — 采用卵石，厚度 300mm 符合 主防渗层 膜上保护层 宜采用非织造土工布，不宜小于 600g/m2 主防渗层 HDPE 膜上应采用非织造土工布作为 保护层，规格不得小于 600g/m2 采用聚酯无纺土工布，规格 600g/m2 符合 主防渗层 应采用HDPE土工膜，厚度不应小于1.5mm 主防渗层和次防渗层均应采用 HDPE 膜作为防 渗材料，HDPE 膜厚度不应小于 1.5mm 采用光面 HDPE 土工膜，厚度 2.0mm 符合 主防渗层 膜下保护层 宜采用非织造土工布，不宜小于 400g/m2 主防渗层 HDPE 膜下宜采用非织造土工布作为 保护层 采用无纺土工布，规格 600g/m2 符合 淋溶水 检测层 可采用土工复合排水网，厚度不应小于 5mm；也可采用卵（砾）石等石料，厚度 不应小于 30cm 主防渗层和次防渗层之间的排水层宜采用复合 土工排水网 采用土工复合排水网，厚度 5mm 符合 次防渗层 膜上保护层 宜采用非织造土工布，不宜小于 400g/m2 次防渗层 HDPE 膜上应采用非织造土工布作为 保护层 采用无纺土工布，规格 600g/m2 符合 次防渗层 应采用HDPE土工膜，厚度不应小于1.5mm 主防渗层和次防渗层均应采用 HDPE 膜作为防 渗材料，HDPE 膜厚度不应小于 1.5mm 采用光面 HDPE 土工膜，厚度 1.5mm 6mm 厚 GCL 膨润土垫膜 符合 次防渗层 膜下保护层 黏土渗透系数不应大于 1.0×10-5 cm/s，厚度 不宜小于 30cm 次防渗层 HDPE 膜下应采用压实土壤作为保护 层，压实土壤渗透系数不得大于 1×10 -7m/s，厚 度不宜小于 750mm 压实黏土层，渗透系数小于 1.0× 10-5 cm/s，厚度 300cm（新标准要求自 动取代老标准要求）。 符合 基础层 基础层：土压实度不应小于 93% — 土压实度不小于 93% 符合 注：GB50869：《生活垃圾卫生填埋处理技术规范》（GB50869-2013） CJJ113：《生活垃圾卫生填埋场防渗系统工程技术规范》（CJJ113-2007）

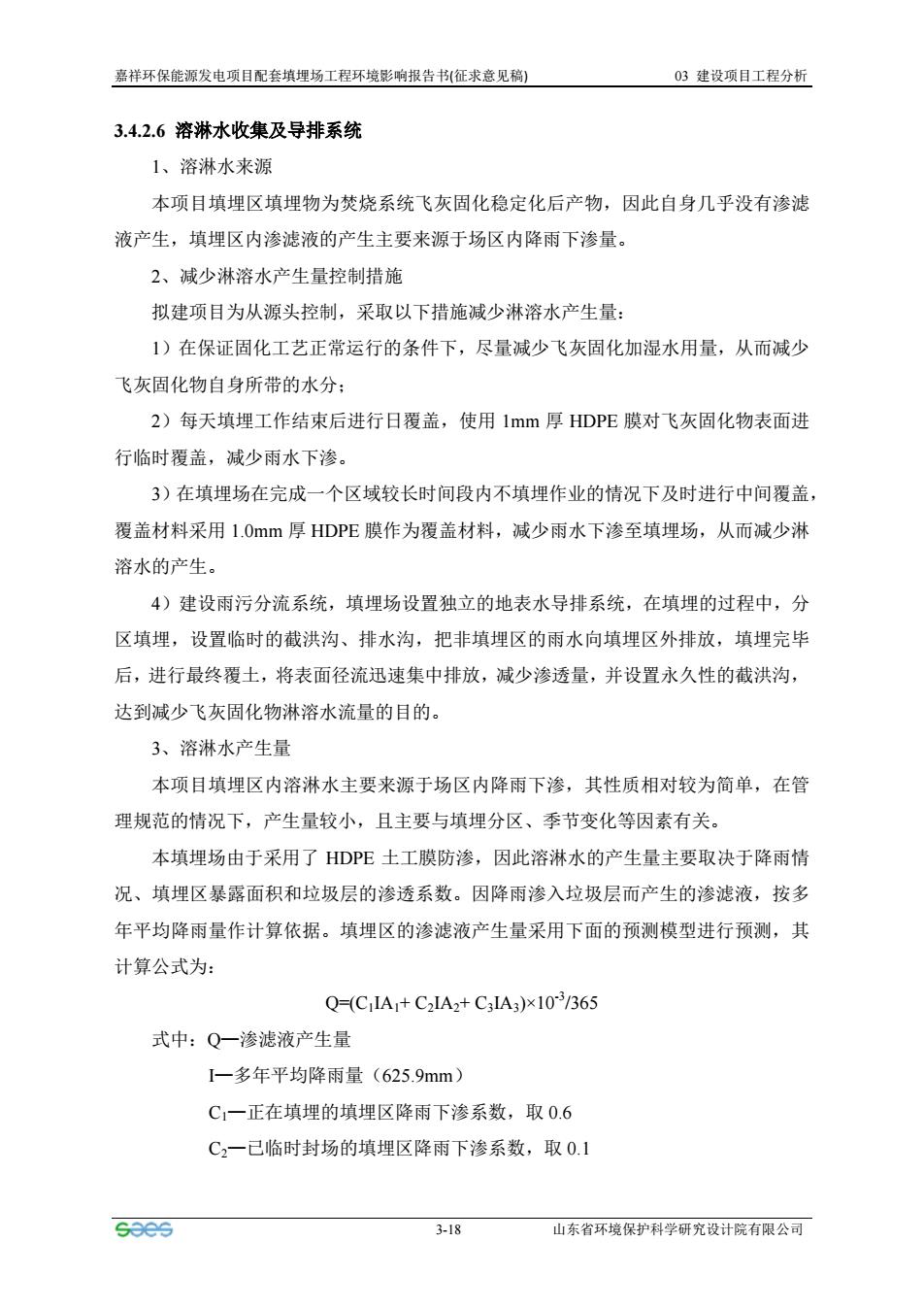

嘉祥环保能源发电项目配套填埋场工程环境影响报告书征求意见稿) 03建设项目工程分析 3.4.2.6溶淋水收集及导排系统 1、溶淋水来源 本项目填埋区填埋物为焚烧系统飞灰固化稳定化后产物，因此自身几乎没有渗滤 液产生，填埋区内渗滤液的产生主要来源于场区内降雨下渗量。 2、减少淋溶水产生量控制措施 拟建项目为从源头控制，采取以下措施减少淋溶水产生量： 1)在保证固化工艺正常运行的条件下，尽量减少飞灰固化加湿水用量，从而减少 飞灰固化物自身所带的水分： 2)每天填埋工作结束后进行日覆盖，使用1mm厚HDPE膜对飞灰固化物表面进 行临时覆盖，减少雨水下渗。 3)在填埋场在完成一个区域较长时间段内不填埋作业的情况下及时进行中间覆盖 覆盖材料采用1.Omm厚HDPE膜作为覆盖材料，减少雨水下渗至填埋场，从而减少淋 溶水的产生。 4)建设雨污分流系统，填埋场设置独立的地表水导排系统，在填埋的过程中，分 区填埋，设置临时的截洪沟、排水沟，把非填埋区的雨水向填埋区外排放，填埋完毕 后，进行最终覆土，将表面径流迅速集中排放，减少渗透量，并设置永久性的截洪沟， 达到减少飞灰固化物淋溶水流量的目的。 3、溶淋水产生量 本项目填埋区内溶淋水主要来源于场区内降雨下渗，其性质相对较为简单，在管 理规范的情况下，产生量较小，且主要与填埋分区、季节变化等因素有关。 本填埋场由于采用了HDPE土工膜防渗，因此溶淋水的产生量主要取决于降雨情 况、填埋区暴露面积和垃圾层的渗透系数。因降雨渗入垃圾层而产生的渗滤液，按多 年平均降雨量作计算依据。填埋区的渗滤液产生量采用下面的预测模型进行预测，其 计算公式为： Q=(CIA+C2IA2+C3IA3)×10/365 式中：Q一渗滤液产生量 I一多年平均降雨量(625.9mm) C1一正在填埋的填埋区降雨下渗系数，取0.6 C2一已临时封场的填埋区降雨下渗系数，取0.1 sees 3-18 山东省环境保护科学研究设计院有限公司
嘉祥环保能源发电项目配套填埋场工程环境影响报告书(征求意见稿) 03 建设项目工程分析 3-18 山东省环境保护科学研究设计院有限公司 3.4.2.6 溶淋水收集及导排系统 1、溶淋水来源 本项目填埋区填埋物为焚烧系统飞灰固化稳定化后产物，因此自身几乎没有渗滤 液产生，填埋区内渗滤液的产生主要来源于场区内降雨下渗量。 2、减少淋溶水产生量控制措施 拟建项目为从源头控制，采取以下措施减少淋溶水产生量： 1）在保证固化工艺正常运行的条件下，尽量减少飞灰固化加湿水用量，从而减少 飞灰固化物自身所带的水分； 2）每天填埋工作结束后进行日覆盖，使用 1mm 厚 HDPE 膜对飞灰固化物表面进 行临时覆盖，减少雨水下渗。 3）在填埋场在完成一个区域较长时间段内不填埋作业的情况下及时进行中间覆盖， 覆盖材料采用 1.0mm 厚 HDPE 膜作为覆盖材料，减少雨水下渗至填埋场，从而减少淋 溶水的产生。 4）建设雨污分流系统，填埋场设置独立的地表水导排系统，在填埋的过程中，分 区填埋，设置临时的截洪沟、排水沟，把非填埋区的雨水向填埋区外排放，填埋完毕 后，进行最终覆土，将表面径流迅速集中排放，减少渗透量，并设置永久性的截洪沟， 达到减少飞灰固化物淋溶水流量的目的。 3、溶淋水产生量 本项目填埋区内溶淋水主要来源于场区内降雨下渗，其性质相对较为简单，在管 理规范的情况下，产生量较小，且主要与填埋分区、季节变化等因素有关。 本填埋场由于采用了 HDPE 土工膜防渗，因此溶淋水的产生量主要取决于降雨情 况、填埋区暴露面积和垃圾层的渗透系数。因降雨渗入垃圾层而产生的渗滤液，按多 年平均降雨量作计算依据。填埋区的渗滤液产生量采用下面的预测模型进行预测，其 计算公式为： Q=(C1IA1+ C2IA2+ C3IA3)×10-3 /365 式中：Q—渗滤液产生量 I—多年平均降雨量（625.9mm） C1—正在填埋的填埋区降雨下渗系数，取 0.6 C2—已临时封场的填埋区降雨下渗系数，取 0.1
