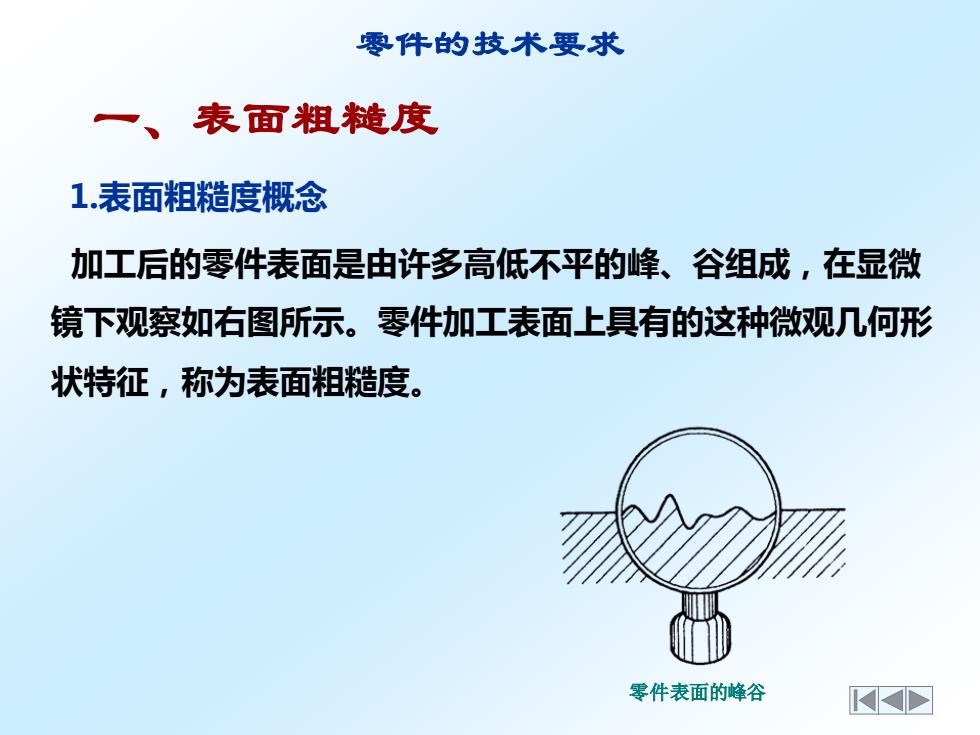

零件的技术要求 一、表面粗糙度 1.表面粗糙度概念 加工后的零件表面是由许多高低不平的峰、谷组成，在显微 镜下观察如右图所示。零件加工表面上具有的这种微观几何形 状特征，称为表面粗糙度。 零件表面的峰谷 K✉✉
一、表面粗糙度 1.表面粗糙度概念 加工后的零件表面是由许多高低不平的峰、谷组成，在显微 镜下观察如右图所示。零件加工表面上具有的这种微观几何形 状特征，称为表面粗糙度。 零件的技术要求 零件表面的峰谷
2.表面粗糙度的评定参数 评定表面粗糙度有三种参数： (1)轮廓算术平均偏差(Ra) (2)轮廓微观不平度十点高度(Rz) (3)轮廓最大高度(y) R的取值必须遵守国标的相关规定，可参阅下表。 轮廓算术平均偏差Ra系列 第-序a列0.012,0.025,0.05,0.100,0.20,0.40,0.80,1.60,3.2,6.3,12.5,25,50,100 第二序列 0.008,0.016,0.032,0.063,0.125,0.25,0.50,1.00,2.0,4.0,8.0,16.0,32,63 0.010,0.020,0.040,0.080,0.160,0.32,0.63,1.25,2.5,8.0,10.0,20,40,80 注优先采用第一序列
2.表面粗糙度的评定参数 评定表面粗糙度有三种参数： （1）轮廓算术平均偏差（Ra） （2）轮廓微观不平度十点高度（Rz） （3）轮廓最大高度（Ry） Ra的取值必须遵守国标的相关规定，可参阅下表。 轮廓算术平均偏差Ra系列 第一序列 0.012, 0.025, 0.05, 0.100, 0.20, 0.40, 0.80, 1.60, 3.2, 6.3, 12.5, 25, 50, 100 第二序列 0.008,0.016,0.032,0.063,0.125,0.25,0.50,1.00,2.0,4.0, 8.0,16.0,32,63 0.010,0.020,0.040,0.080,0.160,0.32,0.63,1.25,2.5,8.0,10.0,20, 40,80 注:优先采用第一序列
3.表面粗糙镀的符号、及其标注 在图样中，零件表面粗糙度符号及其画法、含义如下表所示： 表面粗糙度符号 符号 意义 符号画法 基本符号，表示用任何方法获得表面粗糙 表示用去除材料的方法获得参数规定的表 面粗糙度 表示用不去除材料的方法获得表面粗糙度 可在横线上标注有关参数和或指定获得表 面粗糙度的方法说明 表示所有表面具有相同的表面粗糙度要求 表面粗糙度符号与参数Rα相结合，便组成了表面粗糙度代号，其含 义请参见“参数R的标注及其含义”（在下页)。 KW✉
在图样中，零件表面粗糙度符号及其画法、含义如下表所示 ： 3.表面粗糙度的符号、及其标注 符号 意义 符号画法 基本符号，表示用任何方法获得表面粗糙 表示用去除材料的方法获得参数规定的表 面粗糙度 表示用不去除材料的方法获得表面粗糙度 可在横线上标注有关参数和或指定获得表 面粗糙度的方法说明 表示所有表面具有相同的表面粗糙度要求 表面粗糙度符号与参数Ra相结合，便组成了表面粗糙度代号，其含 义请参见“参数Ra的标注及其含义”（在下页）。 表面粗糙度符号
参数Ra的标注及其含义 代号 意 义 代号 意 义 32 用任何方法获得表面粗糙度，Ra 3.2max 用任何方法获得表面粗糙度，R的最 的上限值为3.2μm 大值为3.2μm 32 用去除材料的方法获得表面粗糙度， 3.2max 用去除材料方法获得表面粗糙度，Ra Ra的上限值为3.2μm 的最大值为3.2μm 3.2 用不去除材料的方法获得表面粗糙 3.2max 用不去除材料方法获得表面粗糙度， 度，Ra的上限值为3.2μm Ra的最大值为3.2μm 用去除材料的方法获得表面粗糙度， 3.2max 1.6min 用去除材料的方法获得表面粗糙度， Ra的上限值位3.2μm,下限值为 Ra的最大值为3.2μm,最小值为 1.6μm 1.6μm KW✉D
参数Ra的标注及其含义 代号 意 义 代 号 意 义 用任何方法获得表面粗糙度，Ra 的上限值为3.2μm 用任何方法获得表面粗糙度，Ra的最 大值为3.2μm 用去除材料的方法获得表面粗糙度， Ra的上限值为3.2μm 用去除材料方法获得表面粗糙度，Ra 的最大值为3.2μm 用不去除材料的方法获得表面粗糙 度，Ra的上限值为3.2μm 用不去除材料方法获得表面粗糙度， Ra的最大值为3.2μm 用去除材料的方法获得表面粗糙度， Ra的上限值位3.2μm，下限值为 1.6μm 用去除材料的方法获得表面粗糙度， Ra的最大值为3.2μm，最小值为 1.6μm
4.表面粗糙度代号在图样上的标注 在图样上标注表面粗糙度的基本原则： ()在同一图样中，零件每个表面只标注一次表面粗糙度代号， 符号的尖端必须从材料外指向被加工表面： (2)在表面粗糙度代号中，数值的大小和方向必须与图中尺寸 数字的大小和方向一致； (3)图样上所注表面粗糙度是指零件完工后的表面粗糙度。 表面粗糙度标注示例二、示例二。 KW✉D
4.表面粗糙度代号在图样上的标注 在图样上标注表面粗糙度的基本原则 ： ⑴ 在同一图样中，零件每个表面只标注一次表面粗糙度代号， 符号的尖端必须从材料外指向被加工表面； ⑵ 在表面粗糙度代号中，数值的大小和方向必须与图中尺寸 数字的大小和方向一致； ⑶ 图样上所注表面粗糙度是指零件完工后的表面粗糙度。 表面粗糙度标注示例一、示例二
