A A-A i i ☒ 轴类零件一般用1个基本视图 B-B 盘类零件 般用2个基本视图 复杂零件要用3个基本视图
A A A-A A A B B A-A B-B 盘类零件一般用2个基本视图 轴类零件一般用1个基本视图 复杂零件要用3个基本视图
二、零件图中尺寸标注 1.尺寸基准 尺寸基准是标注和测量尺寸的起点，在零件图中，尺寸基准又分为设计 基准和工艺基准。设计基准是根据零件在机器中的作用和结构特点，为保 证零件的设计要求而选定的基准。 下图中定位尺寸“32”可保证轴承孔轴线与底板底面（高度方向基准） 之间的相对位置；定位尺寸“100”（基准是左右对称面）可保证轴承孔轴 线与两螺栓孔之间长度方向的相对位置。 中22 直径尺寸最好注在 不是凰形时因 一个形生只用 好在一人视玉上 2 15 度方向主要基增 530 究厌方白土琴基准 长度方有主灵基布 有其质个护但蓝只 丰径尺寸外箭头一定 服好注在二境图之间 R3要指在匠新上 放大本图 图轴承座的尺寸基准和尺寸标注 KK>
1.尺寸基准 尺寸基准是标注和测量尺寸的起点，在零件图中，尺寸基准又分为设计 基准和工艺基准。设计基准是根据零件在机器中的作用和结构特点，为保 证零件的设计要求而选定的基准。 下图中定位尺寸“32”可保证轴承孔轴线与底板底面（高度方向基准） 之间的相对位置；定位尺寸“100 ” (基准是左右对称面）可保证轴承孔轴 线与两螺栓孔之间长度方向的相对位置。 放大本图 二、零件图中尺寸标注 图轴承座的尺寸基准和尺寸标注

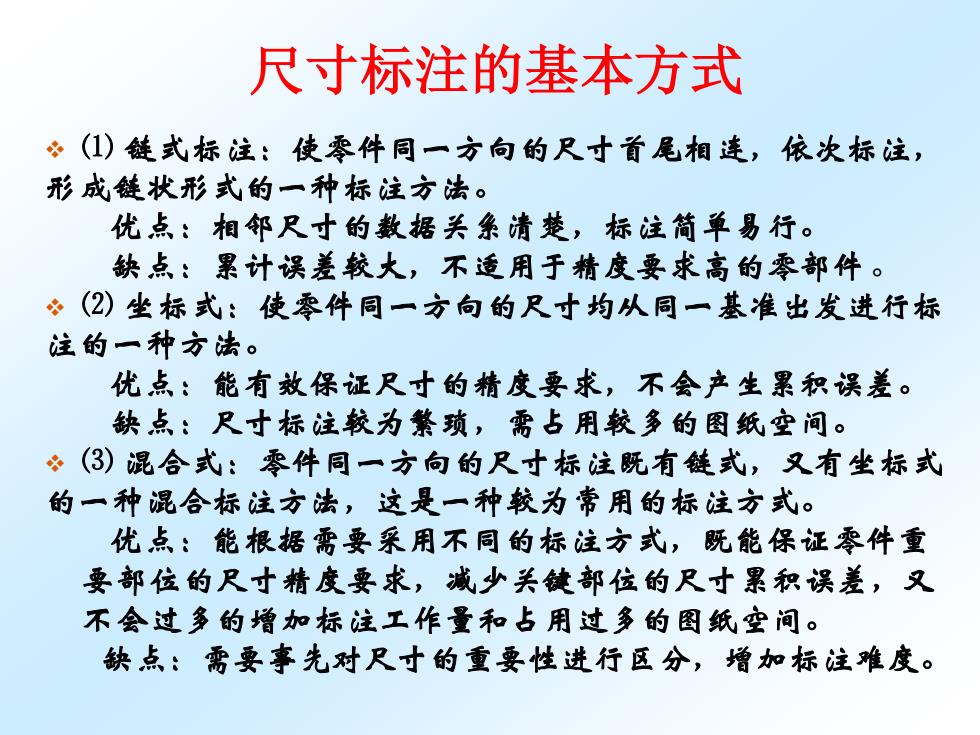

尺寸标注的基本方式 ()链式标注：使零件同一方向的尺寸首尾相连，依次标注， 形成链状形式的一种标注方法。 优点：相邻尺寸的数据关条清楚，标注简单易行。 缺点：果计误差较大，不适用于精度要求高的零部件。 冬(2)坐标式：使零件同一方向的尺寸均从同一基准出发进行标 注的一种方法。 优点：能有效保证尺寸的精度要求，不会产生累积误差。 缺点：尺寸标注较为繁琐，需占用较多的图纸空间。 (3)混合式：零件同一方向的尺寸标注既有链式，又有坐标式 的一种混合标注方法，这是一种较为常用的标注方式。 优点：能根据需要采用不同的标注方式，既能保证零件重 要部位的尺寸精度要求，减少关健部位的尺寸累积误差，又 不会过多的增加标注工作量和占用过多的图纸空间。 缺点：需要事先对尺寸的重要性进行区分，增如标注难度
❖ ⑴ 链式标注：使零件同一方向的尺寸首尾相连，依次标注， 形成链状形式的一种标注方法。 优点：相邻尺寸的数据关系清楚，标注简单易行。 缺点：累计误差较大，不适用于精度要求高的零部件。 ❖ ⑵ 坐标式：使零件同一方向的尺寸均从同一基准出发进行标 注的一种方法。 优点：能有效保证尺寸的精度要求，不会产生累积误差。 缺点：尺寸标注较为繁琐，需占用较多的图纸空间。 ❖ ⑶ 混合式：零件同一方向的尺寸标注既有链式，又有坐标式 的一种混合标注方法，这是一种较为常用的标注方式。 优点：能根据需要采用不同的标注方式，既能保证零件重 要部位的尺寸精度要求，减少关键部位的尺寸累积误差，又 不会过多的增加标注工作量和占用过多的图纸空间。 缺点：需要事先对尺寸的重要性进行区分，增加标注难度。 尺寸标注的基本方式

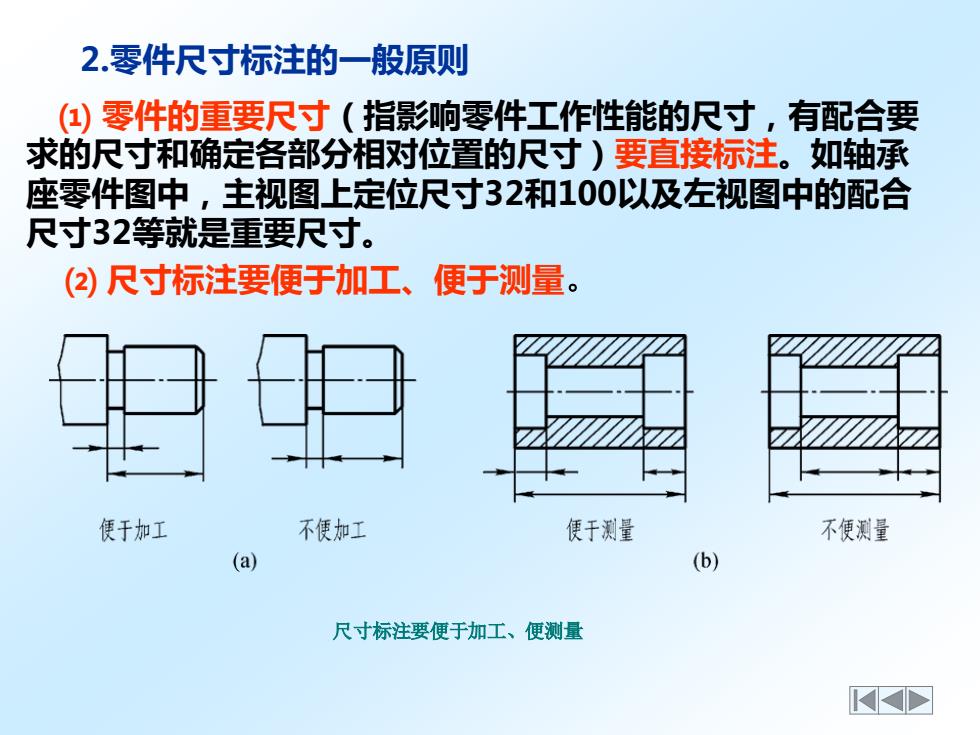

2.零件尺寸标注的一般原则 (1)零件的重要尺寸（指影响零件工作性能的尺寸，有配合要 求的尺寸和确定各部分相对位置的尺寸)要直接标注。如轴承 座零件图中，主视图上定位尺寸32和100以及左视图中的配合 尺寸32等就是重要尺寸。 (2)尺寸标注要便于加工、便于测量。 便于加工 不便加工 便于测量 不便测量 (a) (b) 尺寸标注要便于加工、便测量 KW✉
⑴ 零件的重要尺寸（指影响零件工作性能的尺寸，有配合要 求的尺寸和确定各部分相对位置的尺寸）要直接标注。如轴承 座零件图中，主视图上定位尺寸32和100以及左视图中的配合 尺寸32等就是重要尺寸。 ⑵ 尺寸标注要便于加工、便于测量。 2.零件尺寸标注的一般原则 尺寸标注要便于加工、便测量

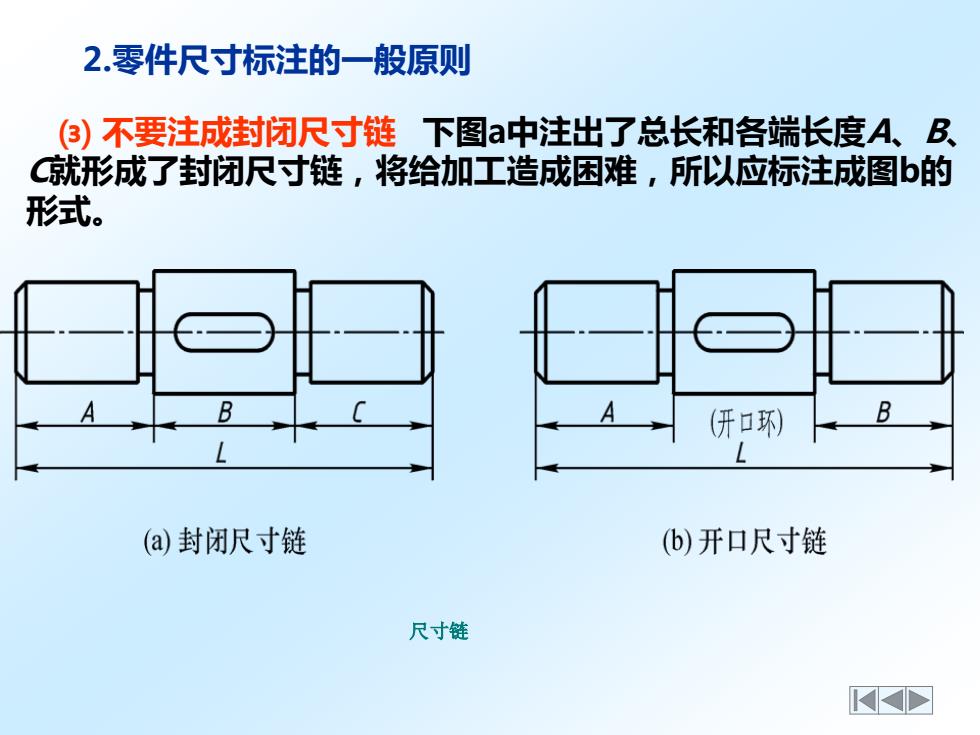

2.零件尺寸标注的一般原则 (B)不要注成封闭尺寸链下图a中注出了总长和各端长度A、B C就形成了封闭尺寸链，将给加工造成困难，所以应标注成图b的 形式。 B (开口环) B (a)封闭尺寸链 b)开口尺寸链 尺寸链 KW✉
⑶ 不要注成封闭尺寸链 下图a中注出了总长和各端长度A、B、 C就形成了封闭尺寸链，将给加工造成困难，所以应标注成图b的 形式。 2.零件尺寸标注的一般原则 尺寸链
