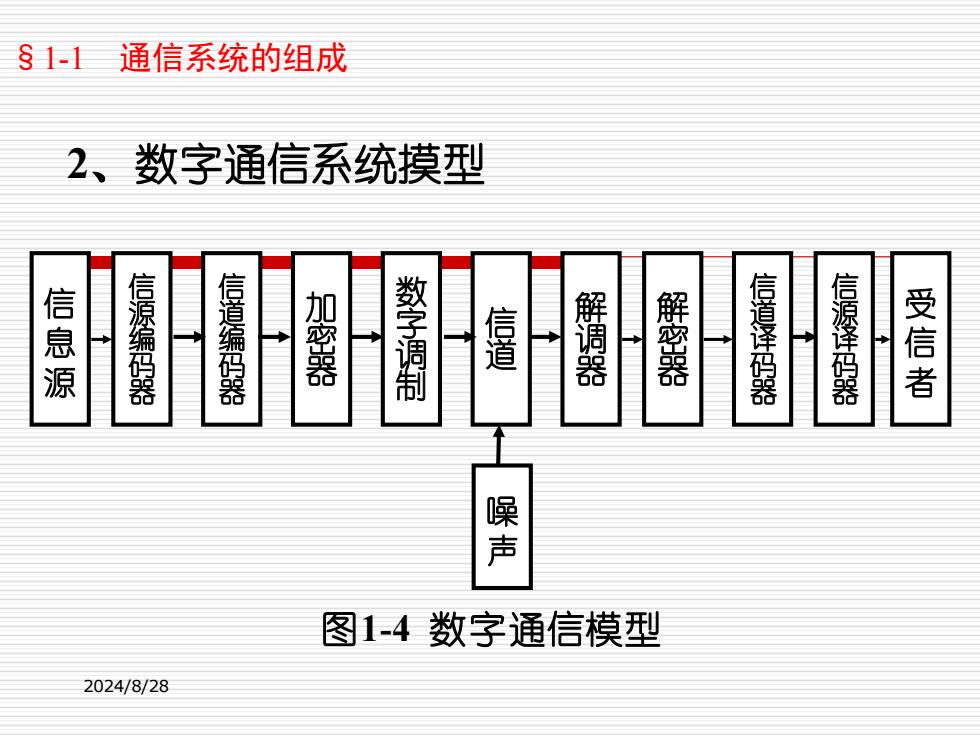

§11通信系统的组成 2、数字通信系统摸型 信息源 信源编码器 信道编码器 加密器 数字调制 瘙 解调器 二 解密器 信道译码器 信源详码器 受信者 噪声 图1-4数字通信模型 2024/8/28
2024/8/28 2、数字通信系统摸型 信 息 源 信 源 编 码 器 信 道 编 码 器 加 密 器 数 字 调 制 信 道 解 调 器 解 密 器 信 道 译 码 器 信 源 译 码 器 噪 声 受 信 者 图1-4 数字通信模型 §1-1 通信系统的组成
§11通信系统的组成 信源编码与译码：作用有两个，一个是将模拟信号转换为数字 信号，即通常所说的模数转换；二是设法降低数字信号的数码 率，即通常所说的数据压缩。信源译码是信源编码的逆过程。 信道编码与译码：数字信号在信道上传输时，由于噪声、于扰 等影响，将会引起差错。信道编码的目的就是提高通信系统的 抗干扰能力，尽可能地控制差错，实现可靠通信。译码是编码 的逆过程。 加密与解密：为保证所传信息的安全。将输入的明文信号人为 干扰，即加上密码。这种处理过程称为加密。在接收端对收到 的信号进行解密，恢复明文。 调制与解调：其作用是在发端进行频谱的搬移，在收端进行频 谱的反搬移。 2024/8/28
2024/8/28 信源编码与译码：作用有两个，一个是将模拟信号转换为数字 信号，即通常所说的模数转换；二是设法降低数字信号的数码 率，即通常所说的数据压缩。信源译码是信源编码的逆过程。 信道编码与译码：数字信号在信道上传输时，由于噪声、干扰 等影响，将会引起差错。信道编码的目的就是提高通信系统的 抗干扰能力，尽可能地控制差错，实现可靠通信。译码是编码 的逆过程。 加密与解密：为保证所传信息的安全。将输入的明文信号人为 干扰，即加上密码。这种处理过程称为加密。在接收端对收到 的信号进行解密，恢复明文。 调制与解调：其作用是在发端进行频谱的搬移，在收端进行频 谱的反搬移。 §1-1 通信系统的组成
