§11通信系统的组成 注意：仅在时间上离散的信号仍 时间上连续的信号则有 可能是模拟信号。 可能是数字信号。 如图1-1(b)二相调相 如图1-1(a)亮度信号y 信号 0 (a)亮度信号 (b)三相调相信号 图11 2024/8/28
2024/8/28 图1-1 （a）亮度信号 （b）二相调相信号 o v t v t 时间上连续的信号则有 可能是数字信号。 如图1-1（b）二相调相 信号 注意： 仅在时间上离散的信号仍 可能是模拟信号。 如图1-1（a）亮度信号 §1-1 通信系统的组成
§11通信系统的组成 二、通信系统的组成 实现消息传递所需的一切设备和传输媒质的总和称为通信系统 输入 消息源和 信号 发送 输入转换器 设备 通信信道 接收 输出转换器 设备 和受信者 噪声 图1-2通信系统的模型 2024/8/28
2024/8/28 §1-1 通信系统的组成 二、通信系统的组成 实现消息传递所需的一切设备和传输媒质的总和称为通信系统 消息源和 输入转换器 发送 设备 通信信道 输出转换器 和受信者 接收 设备 噪声 输入 信号 图1-2 通信系统的模型

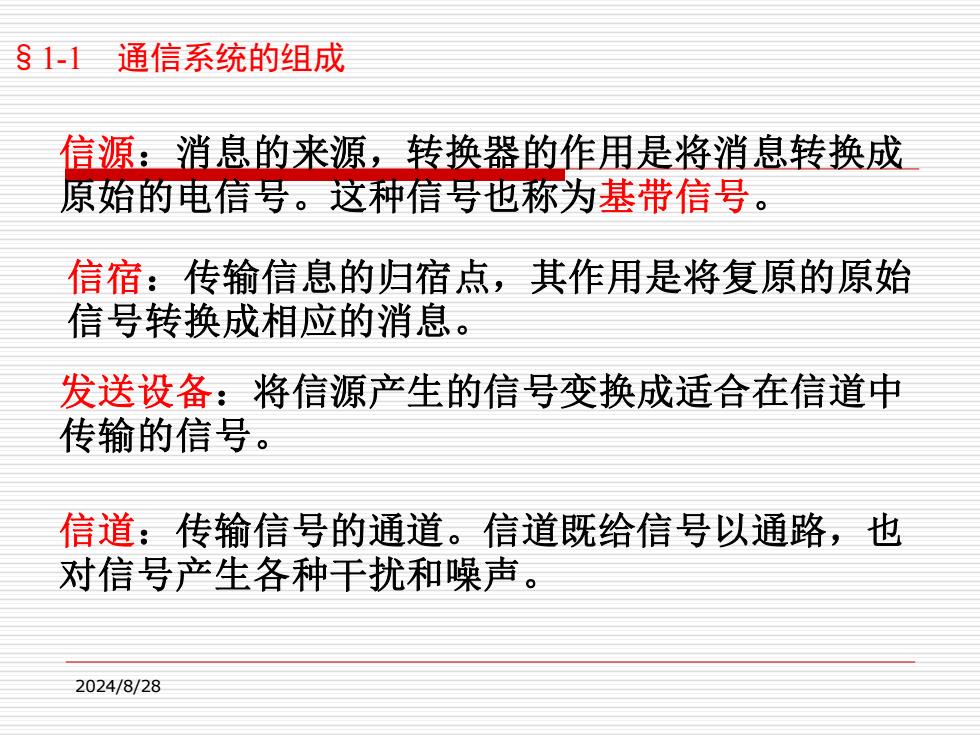

§11通信系统的组成 信源：消息的来源，转换器的作用是将消息转换成 原始的电信号。这种信号也称为基带信号。 信宿：传输信息的归宿点，其作用是将复原的原始 信号转换成相应的消息。 发送设备：将信源产生的信号变换成适合在信道中 传输的信号。 信道：传输信号的通道。信道既给信号以通路，也 对信号产生各种干扰和噪声。 2024/8/28
2024/8/28 §1-1 通信系统的组成 信源：消息的来源，转换器的作用是将消息转换成 原始的电信号。这种信号也称为基带信号。 信宿：传输信息的归宿点，其作用是将复原的原始 信号转换成相应的消息。 发送设备：将信源产生的信号变换成适合在信道中 传输的信号。 信道：传输信号的通道。信道既给信号以通路，也 对信号产生各种干扰和噪声

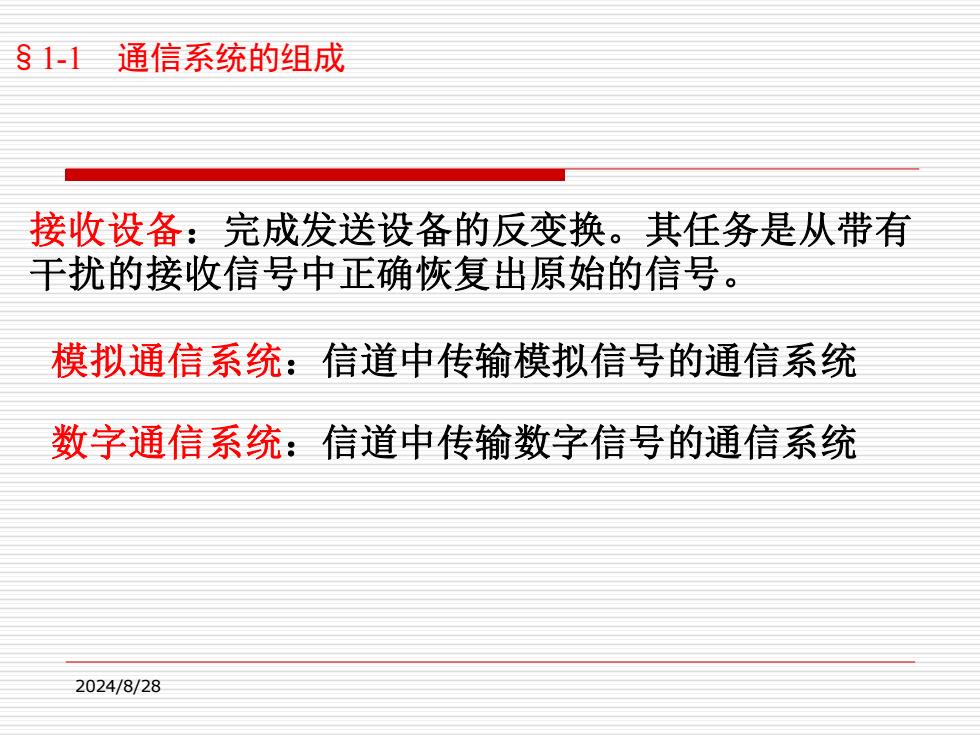

§11通信系统的组成 接收设备：完成发送设备的反变换。其任务是从带有 干扰的接收信号中正确恢复出原始的信号。 模拟通信系统：信道中传输模拟信号的通信系统 数字通信系统：信道中传输数字信号的通信系统 2024/8/28
2024/8/28 §1-1 通信系统的组成 接收设备：完成发送设备的反变换。其任务是从带有 干扰的接收信号中正确恢复出原始的信号。 模拟通信系统：信道中传输模拟信号的通信系统 数字通信系统：信道中传输数字信号的通信系统
§11通信系统的组成 三、模拟通信系统与数字通信系统 L、模拟通信系统模型 模拟 模拟信号源 信号 模拟 和输入转换器 调制器 信道 解调器 输出转换器 和受信者 噪声 图13 2024/8/28
2024/8/28 三、模拟通信系统与数字通信系统 1、模拟通信系统模型 模拟信号源 和输入转换器 模拟 调制器 信道 解调器 输出转换器 和受信者 噪声 模拟 信号 §1-1 通信系统的组成 图1-3
