医学影像电子学 第五章 反馈放大电路 5.1 反馈的基本概念 5.2 负反馈放大器的四种类型 5.3 负反馈对放大器性能的影响 5.4 负反馈放大器的计算 5.5 负反馈放大器的自激振荡及消除方法

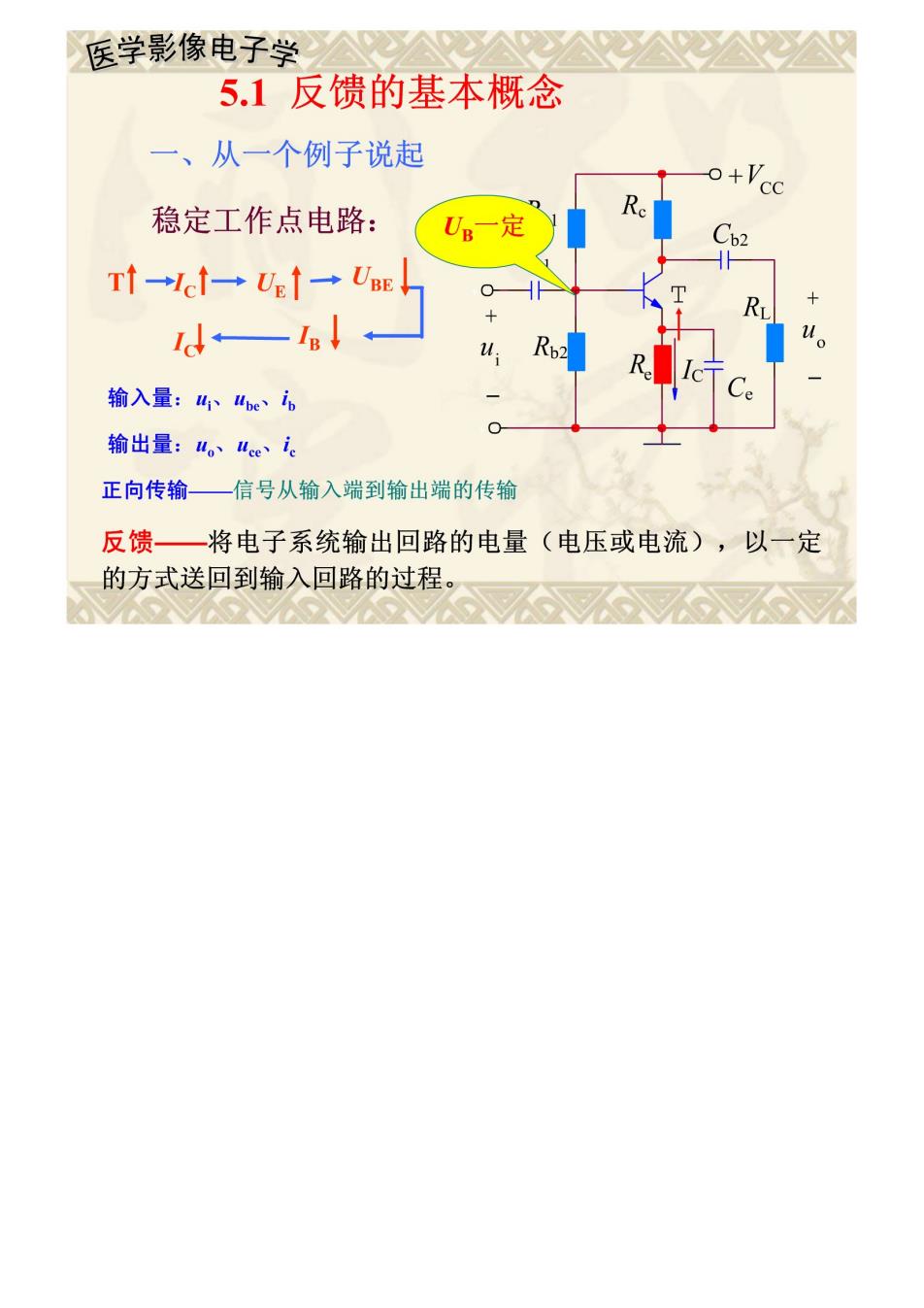

医学影像电子学公公公公公公 5.1反馈的基本概念 一、从一个例子说起 o+Vc 稳定工作点电路： UR Tf-→let一0f→Use 1—↓ 输入量：、e、 输出量：uoe、。 正向传输—信号从输入端到输出端的传输 反馈一将电子系统输出回路的电量（电压或电流），以一定 的方式送回到输入回路的过程
医学影本概念 1.开环与闭环 正向传输一信号从输入端到 反向传输一信号从梦反馈传输（通路） 输出端的传输 出端到输入端的传辅 (反馈网络) 信号的正向传输 信号的正向传输 电路中只有正向传输，没有反 既有正向传输，又有反馈称为 向传输，称为开环状态。 闭环状态
医学影像电子学公 2.直流反馈与交流反馈 直流反馈—一—若电路将直流量反馈到输入回路，则 称直流反馈。 该电路引入直流反馈的目的，是为了稳定静态工 作点Q。 o+Vcc R 交流反馈一若电路将 交流量反馈到输入回路， 则称交流反馈。 (如去掉电容C。) 交流反馈，影响电路的 交流工作性能。 交流反馈
医学影像电子学△ 例：判断下图中有哪些反馈回路，是交流反馈还是直流反馈。 解：根据反馈到输入端的信号是交流还是直流还是同时 存在，来进行判别。 注意电容的“隔直通交”作用！ 交、直流反馈 交流反馈
