医学影儳贵釜反馈 负反馈—输入量不变时，引入反馈后使净输入量减小， 放大倍数减小。 正反馈输入量不变时，引入反馈后使净输入量增 加，放大倍数增加。 例：基本放大器，无反馈，净输 入量c=,电压放大倍数为： As二BR 引入反馈后，净输入量e=4山： 电压放大倍数为： R A= -BR e+(1+B)R 可见，净输入量减小，放大倍数减小，所以是负反馈
医学影像电子学△△公 4.本级反馈与级间反馈 本级反馈—反馈只存在于某一级放大器中 级间反馈—反馈存在于两级以上的放大器中 例 R Cb R Re Q 本级反馈 本级反馈 级间反馈
医学影像电子学公公公 5.2负反馈放大器的四种类型 负反馈类型有四种组态： 电压串联负反馈 电压并联负反馈 电流串联负反馈 电流并联负反馈
医学影像电子学△公△ 电压串联负反馈 反馈电压：“，=R+R 因为反馈量与输出电压成比例，所以称电压反馈。 从输入端看，有：4妇=4-山：故为串联负反馈。 用“瞬时极性法”判断反馈极性： 假设某一瞬时，在放大电路的输入 端加入一个正极性的输入信号，按信 号传输方向依次判断相关点的瞬时极 性，直至判断出反馈信号的瞬时极性 如果反馈信号的瞬时极性使净输入减 小，则为负反馈；反之为正反馈。 根据瞬时极性判断是负反馈，所以该电路为电压串联负反 馈

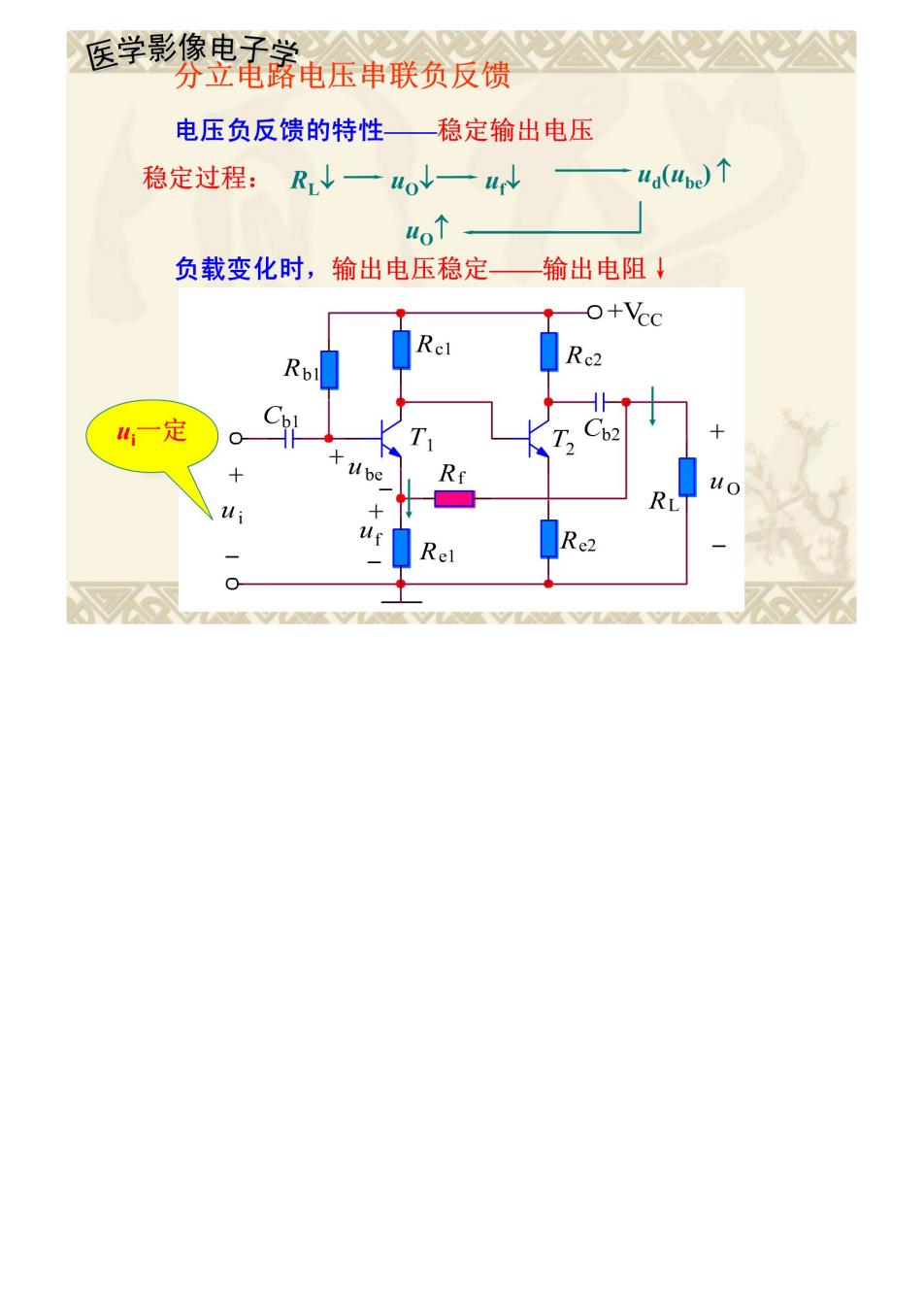

医学影像电子学公公△△ 分立电蕗电压串联负反馈 电压负反馈的特性——稳定输出电压 稳定过程：R↓一o↓一N -4a(ue)↑ o↑ 负载变化时，输出电压稳定—输出电阻↓ +VcC Rc2 一定 Rf uf Re2
