画布绷好并干燥后，可检查一下是否平整，松紧是否均匀恰当。如合适就可 将钉子钉紧加固，否则应及时调整甚至拆除重绷，不可勉强凑合，等开始绘画后 再重绷画布则会影响画面。 2.油画底子材料 油画的底子涂层又可以说是绘画的第一个层次，对作品的效果、质量以及寿命均 有重要影响。尽管油画颜料具有较强的覆盖力，但是底子还会透过颜料对画面色 彩产生作用，这种作用的影响因底子材料不同而异，随着时间的推移会越来越明 显。有时油画的底子会在画面中保留下来，取得特别的效果。因此，以为反正油 画颜料覆盖力强，故马马虎虎地随便上一点胶或底料甚至不做底子就画油画是大 错特错的。 油画底子根据成分不同分为多种类型，不同的表现技法应选择不同性质的底子涂 料。一个恰到好处的底子不仅是保证油画制作质量的基础，而且也可以帮助画家 事半功倍地获得想要达到的效果。 油画的底子涂料主要由胶合剂、体质颜料和色料组成，乳剂底子和油性底子涂料 中还要用到亚麻仁油并要加入一定比例的松节油来稀释。传统配方中还用蜂蜜， 甘油，鸡蛋等材料来增加底子的韧性，明矾、甲醛和氟化钠等则用于抗潮和防腐。 现代的底子胶和底子涂料则用丙烯和其它聚合材料代替。 底子胶料 在给油画布上底子涂料以前，先要作涂胶处理。涂胶的目的是为了填塞布纹 的孔隙，粘结住纤维的细绒毛，使底料和颜料中的油分与纤维隔离开，以免油对 画布造成腐蚀。在底子涂料中，胶又是色料与体质颜料的结合剂。国外画材公司 的成品辅助材料系列中有专门的画布用底子胶，国内也己有少数厂家生产。目前 国内画家自制画布底子时一般以各种民用或工业胶粘剂代替。但各厂家生产的不 同牌号的普通胶粘剂性能与质量差异很大，甚至有不少假冒伪劣的产品，购买时 要仔细鉴别，认清厂家、牌号以及生产日期。使用时也不可死板地依照书上的面
11 画布绷好并干燥后，可检查一下是否平整，松紧是否均匀恰当。如合适就可 将钉子钉紧加固，否则应及时调整甚至拆除重绷，不可勉强凑合，等开始绘画后 再重绷画布则会影响画面。 2.油画底子材料 油画的底子涂层又可以说是绘画的第一个层次，对作品的效果、质量以及寿命均 有重要影响。尽管油画颜料具有较强的覆盖力，但是底子还会透过颜料对画面色 彩产生作用，这种作用的影响因底子材料不同而异，随着时间的推移会越来越明 显。有时油画的底子会在画面中保留下来，取得特别的效果。因此，以为反正油 画颜料覆盖力强，故马马虎虎地随便上一点胶或底料甚至不做底子就画油画是大 错特错的。 油画底子根据成分不同分为多种类型，不同的表现技法应选择不同性质的底子涂 料。一个恰到好处的底子不仅是保证油画制作质量的基础，而且也可以帮助画家 事半功倍地获得想要达到的效果。 油画的底子涂料主要由胶合剂、体质颜料和色料组成，乳剂底子和油性底子涂料 中还要用到亚麻仁油并要加入一定比例的松节油来稀释。传统配方中还用蜂蜜， 甘油，鸡蛋等材料来增加底子的韧性，明矾、甲醛和氟化钠等则用于抗潮和防腐。 现代的底子胶和底子涂料则用丙烯和其它聚合材料代替。 底子胶料 在给油画布上底子涂料以前，先要作涂胶处理。涂胶的目的是为了填塞布纹 的孔隙，粘结住纤维的细绒毛，使底料和颜料中的油分与纤维隔离开，以免油对 画布造成腐蚀。在底子涂料中，胶又是色料与体质颜料的结合剂。国外画材公司 的成品辅助材料系列中有专门的画布用底子胶，国内也已有少数厂家生产。目前 国内画家自制画布底子时一般以各种民用或工业胶粘剂代替。但各厂家生产的不 同牌号的普通胶粘剂性能与质量差异很大，甚至有不少假冒伪劣的产品，购买时 要仔细鉴别，认清厂家、牌号以及生产日期。使用时也不可死板地依照书上的配
方比例不变，而应根据不同胶粘剂的具体稠度和性能，参照配方摸索调整，在实 践中积累经验，找到最佳的配比。 胶粘剂品种繁多，用途各异。用于油画的胶粘剂主要是有机类的天然胶粘剂和合 成胶粘剂，按其原料来源可分为动物类、植物类和合成胶粘剂三大类。 动物胶 油画所用的动物胶包括皮胶、骨胶、鱼胶等，是以脊椎动物的皮、软骨和结缔组 织为原料制成的。尽管丙烯类胶己成为现代油画底子胶料的首选，但是也有的画 家仍习惯使用传统胶料，所以国外一些著名的画材公司仍生产采用动物胶料制作 的画布，以使用羊皮胶和优质的兔皮胶居多。动物胶的主要成分是蛋白质，具有 凝结和粘附的特性，优点是凝固快，粘性好。其缺点是耐水性和抗腐蚀性差，遇 水后会产生膨胀，形成脱胶。当含水率达到20%以上时，动物胶很容易腐败霉 变，所以要加入明矾等防腐剂。在国内一些化工或食品原料商店可以买到明胶和 酪蛋白胶，但较少见到片状或颗粒状的皮胶、骨胶等。实际上各类优质合成胶粘 剂已基本取代了传统动物胶。 酪蛋白胶 酪蛋白胶即干酪素胶，是从奶酪中提取的。成品干酪素胶呈淡黄色粉状或微粒状， 通过脱脂乳发酵后的干酪粉碎而成，多用作皮革工业的胶粘剂。酪蛋白画就是以 酪蛋白胶为粘合剂的，是西方绘画的重要画种之一，国外有专门的酪蛋白颜料， 可用于半厚涂和不透明画法。酪蛋白颜料干燥迅速，干后表面无光泽，坚固，有 一定抗水性。酪蛋白胶在油画中主要用于底子涂料，特别是做吸收性的油画底子。 但酪蛋白胶的结膜较硬，弹性不够，随着胶膜的老化容易发脆，所以最好用于硬 质的依托材料如木板或厚纸板等。 植物胶 植物胶粘性不如动物胶，一般作为水溶性颜料的载色粘合剂，不用于油画底子和 油性材料。植物胶中的阿拉伯树胶、桃胶和西黄耆胶等多用于水彩、水粉和中国 画颜料，阿拉伯树胶干后复溶性能好，是制作水彩颜料的优质胶料。桃胶可逆性 12

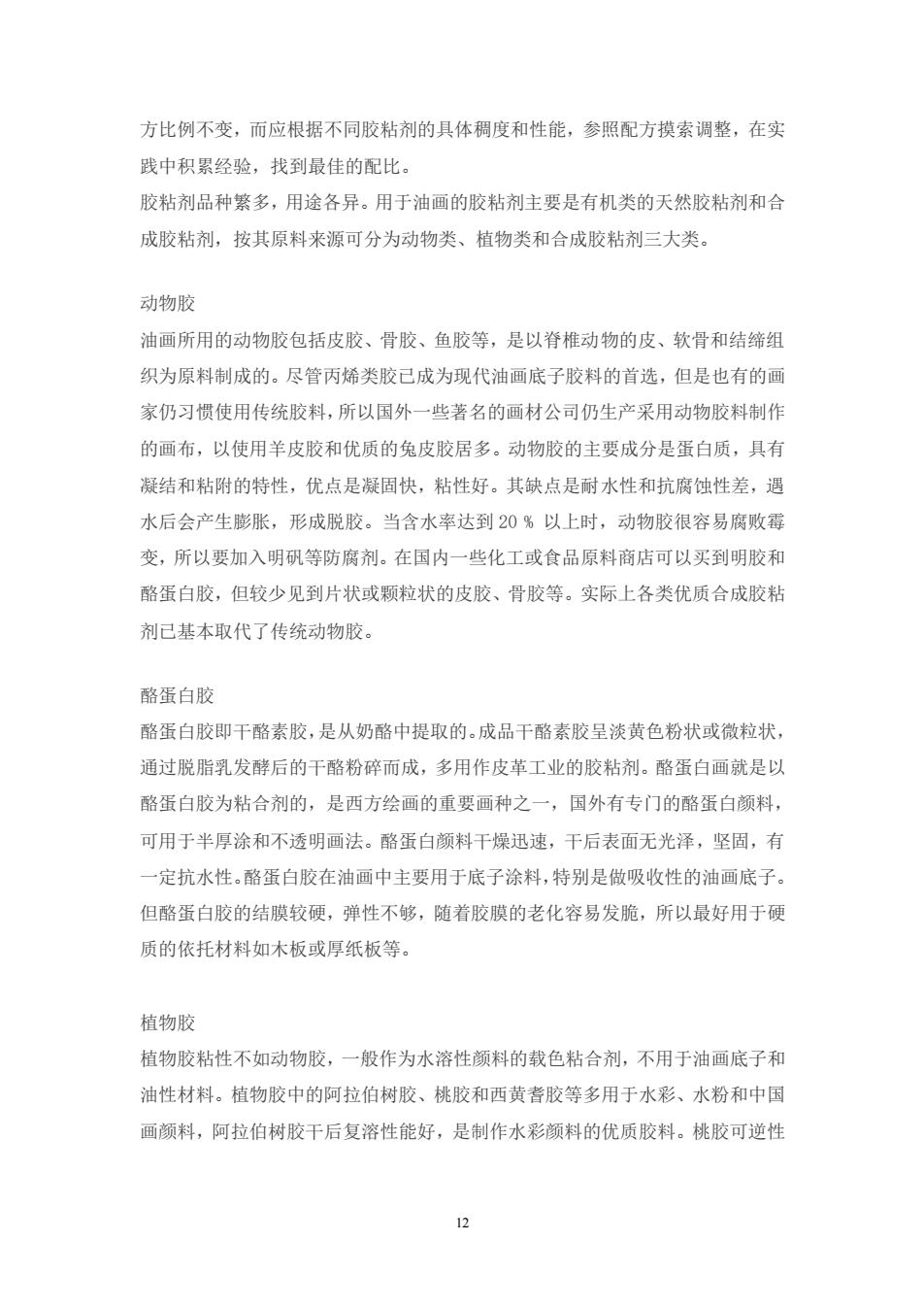

12 方比例不变，而应根据不同胶粘剂的具体稠度和性能，参照配方摸索调整，在实 践中积累经验，找到最佳的配比。 胶粘剂品种繁多，用途各异。用于油画的胶粘剂主要是有机类的天然胶粘剂和合 成胶粘剂，按其原料来源可分为动物类、植物类和合成胶粘剂三大类。 动物胶 油画所用的动物胶包括皮胶、骨胶、鱼胶等，是以脊椎动物的皮、软骨和结缔组 织为原料制成的。尽管丙烯类胶已成为现代油画底子胶料的首选，但是也有的画 家仍习惯使用传统胶料，所以国外一些著名的画材公司仍生产采用动物胶料制作 的画布，以使用羊皮胶和优质的兔皮胶居多。动物胶的主要成分是蛋白质，具有 凝结和粘附的特性，优点是凝固快，粘性好。其缺点是耐水性和抗腐蚀性差，遇 水后会产生膨胀，形成脱胶。当含水率达到 20 % 以上时，动物胶很容易腐败霉 变，所以要加入明矾等防腐剂。在国内一些化工或食品原料商店可以买到明胶和 酪蛋白胶，但较少见到片状或颗粒状的皮胶、骨胶等。实际上各类优质合成胶粘 剂已基本取代了传统动物胶。 酪蛋白胶 酪蛋白胶即干酪素胶，是从奶酪中提取的。成品干酪素胶呈淡黄色粉状或微粒状， 通过脱脂乳发酵后的干酪粉碎而成，多用作皮革工业的胶粘剂。酪蛋白画就是以 酪蛋白胶为粘合剂的，是西方绘画的重要画种之一，国外有专门的酪蛋白颜料， 可用于半厚涂和不透明画法。酪蛋白颜料干燥迅速，干后表面无光泽，坚固，有 一定抗水性。酪蛋白胶在油画中主要用于底子涂料，特别是做吸收性的油画底子。 但酪蛋白胶的结膜较硬，弹性不够，随着胶膜的老化容易发脆，所以最好用于硬 质的依托材料如木板或厚纸板等。 植物胶 植物胶粘性不如动物胶，一般作为水溶性颜料的载色粘合剂，不用于油画底子和 油性材料。植物胶中的阿拉伯树胶、桃胶和西黄耆胶等多用于水彩、水粉和中国 画颜料，阿拉伯树胶干后复溶性能好，是制作水彩颜料的优质胶料。桃胶可逆性
差，干后不易溶化。西黄耆胶则较多用于食物和药物产品，在画材中是制造色粉 笔的粘合剂。 合成胶粘剂 使用合成胶粘剂代替天然动物胶作为油画底子材料的历史在国外己有近半个世 纪，在中国也有二十多年的历史了。比起动物胶来，合成胶粘剂无论是使用上的 方便还是其性能与价格等都有过之而无不及。 用于绘画的合成胶粘剂分为聚丙烯和聚乙烯两大类。优质的合成胶粘剂粘结性能 好，结膜弹性大，不会开裂，而且抗菌防霉。丙烯酸树脂乳液是丙烯颜料的结合 媒介剂，也是通用丙烯底料中的主要胶粘材料。乙烯胶粘剂在我国基本未用于绘 画领域，国外则也是常用作绘画底子材料的。作为传统动物胶和专用底子胶的替 代品，国内画家们一般以民用合成胶粘剂来做画布底子，常用的有聚乙烯醇缩甲 醛(107胶)、聚醋酸乙烯乳液（白乳胶）和甲基纤维素等。 体质颜料 体质颜料又称填料，属惰性材料，故性能稳定。在底子涂料中起着填塞依托材料 的微孔，形成底子涂层骨架的作用。体质颜料可以提高涂层的耐磨性，增加底子 的吸收性能。体质颜料的价格较低廉，可以降低底料的成本。用于绘画底料的 体质颜料多为碱土金属盐类的材料如石膏粉、白垩、重晶石粉等，其中的石膏粉 白垩等都是欧洲传统油画的主要底子用料。 石膏粉 石膏粉的学名为硫酸钙(CSo4),分为生石膏和熟石膏两种。后者由前者加热脱水 而成，又叫煅石膏。熟石膏粉在水中浸泡一段时间后会丧失凝固力，变成雪花石 膏，是古代制作蛋彩画底子的主要材料。但石膏底子仅适宜于硬质依托材料如木 板等，用在画布上易开裂。画在石膏底子上的古典油画常布满细密的裂纹，这不 仅是年代久远的原因，也是由于胶与石膏难以承受画布的涨缩所至。石膏的英文 名为gess0,不过现代通称之为gesso的丙烯画布底子涂料剂却不是采用石膏， 而是沿用了传统名称的丙烯胶粉底料

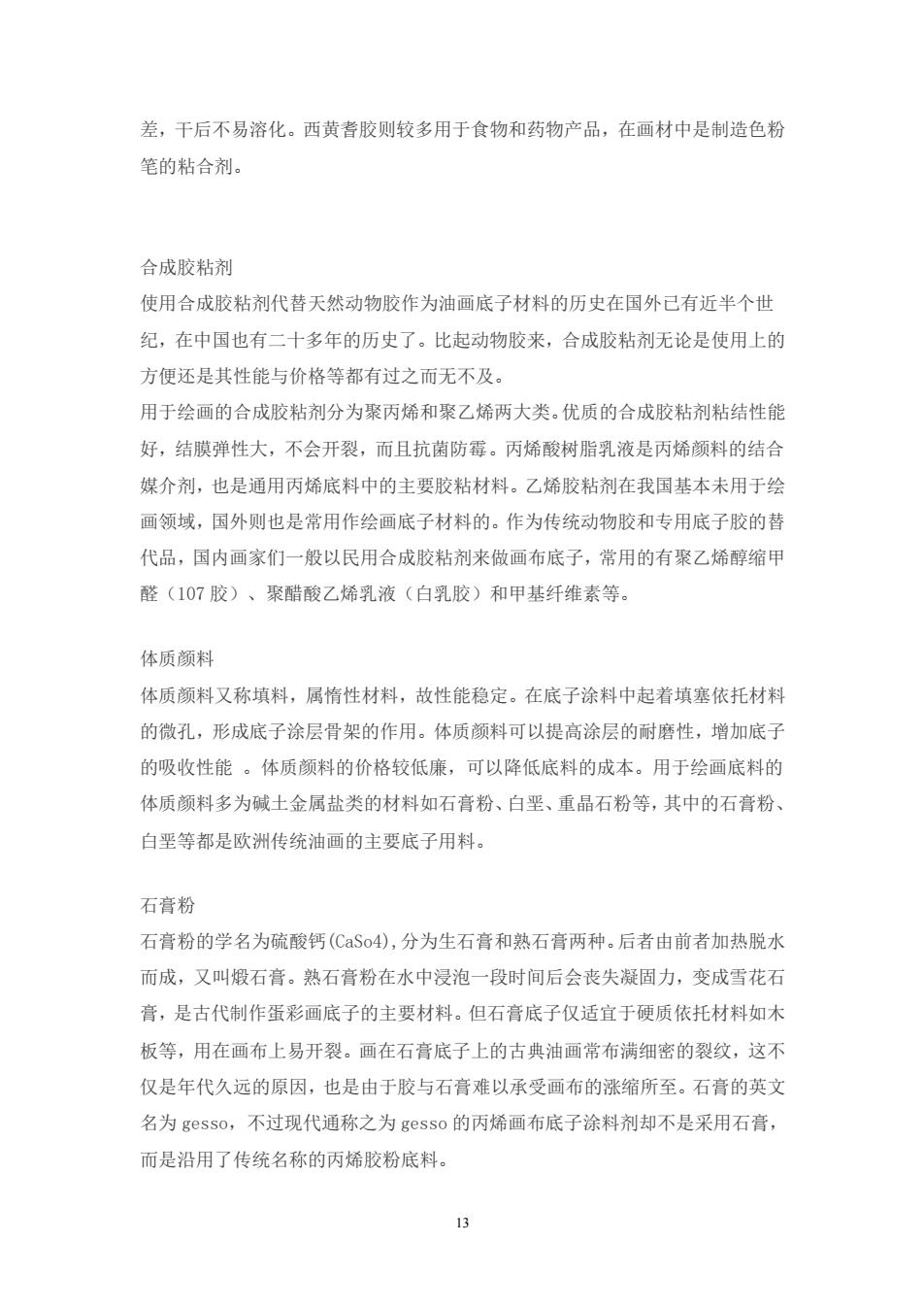

13 差，干后不易溶化。西黄耆胶则较多用于食物和药物产品，在画材中是制造色粉 笔的粘合剂。 合成胶粘剂 使用合成胶粘剂代替天然动物胶作为油画底子材料的历史在国外已有近半个世 纪，在中国也有二十多年的历史了。比起动物胶来，合成胶粘剂无论是使用上的 方便还是其性能与价格等都有过之而无不及。 用于绘画的合成胶粘剂分为聚丙烯和聚乙烯两大类。优质的合成胶粘剂粘结性能 好，结膜弹性大，不会开裂，而且抗菌防霉。丙烯酸树脂乳液是丙烯颜料的结合 媒介剂，也是通用丙烯底料中的主要胶粘材料。乙烯胶粘剂在我国基本未用于绘 画领域，国外则也是常用作绘画底子材料的。作为传统动物胶和专用底子胶的替 代品，国内画家们一般以民用合成胶粘剂来做画布底子，常用的有聚乙烯醇缩甲 醛（107 胶）、聚醋酸乙烯乳液（白乳胶）和甲基纤维素等。 体质颜料 体质颜料又称填料，属惰性材料，故性能稳定。在底子涂料中起着填塞依托材料 的微孔，形成底子涂层骨架的作用。体质颜料可以提高涂层的耐磨性，增加底子 的吸收性能 。体质颜料的价格较低廉，可以降低底料的成本。用于绘画底料的 体质颜料多为碱土金属盐类的材料如石膏粉、白垩、重晶石粉等，其中的石膏粉、 白垩等都是欧洲传统油画的主要底子用料。 石膏粉 石膏粉的学名为硫酸钙(CaSo4),分为生石膏和熟石膏两种。后者由前者加热脱水 而成，又叫煅石膏。熟石膏粉在水中浸泡一段时间后会丧失凝固力，变成雪花石 膏，是古代制作蛋彩画底子的主要材料。但石膏底子仅适宜于硬质依托材料如木 板等，用在画布上易开裂。画在石膏底子上的古典油画常布满细密的裂纹，这不 仅是年代久远的原因，也是由于胶与石膏难以承受画布的涨缩所至。石膏的英文 名为 gesso，不过现代通称之为 gesso 的丙烯画布底子涂料剂却不是采用石膏， 而是沿用了传统名称的丙烯胶粉底料
白垩 白垩的主要成分是碳酸钙(CCo3),通常自制底料时用得较多，一些品种的白垩 在欧洲又称为西班牙白或巴黎白等。在我国建材油漆商店这类产品出售时称为大 白粉或老粉，有的其中有白云石粉（碳酸镁）成分。生产时根据其细度等级又分 为单飞粉(200目)、双飞粉(320目)或四飞粉(400目)等，它们是油漆涂 料的重要成分，也用作油漆粉刷工艺中的批嵌腻子材料。在油画底子涂料中加入 碳酸钙类体质颜料除了增加底料厚度、形成骨架外，还可调整涂层硬度，便于干 后打磨。 色料 体质颜料虽然性能稳定，但本身无遮盖力和着色力，在油性溶剂中呈半透明状， 所以用作底料时需要与白色颜料掺合使用。为了增加画面的亮度和色彩效果的耐 久性，必须在底料中加入白色或其它不透明色料。 用于油画底料的白色颜料有铅白、锌白、钛白和锌钡白（立德粉）等。铅白粉结 膜牢固，干燥良好，是优质的油画底子色料，但是因为带有毒性，现己被禁止用 于绘画用途。现代颜料工业大多采用钛白或锌钡白等。在做土红色、赭褐色和灰 色等有色底子时，根据需要还常用到氧化铁红、氧化铁黑等快干的颜料 各种类型的油画底子 油画底子既是基底层的最表层，又可看作是绘画层的第一个层次，它的性质对绘 画效果起着直接的影响，有经验的画家总是十分重视底子的制作。 油画的底子按照其材料的不同可分为胶质底子、油质底子和乳剂底子三大类，根 据性能不一在习惯上又分别叫作吸收性底子、弱吸收性底子或半吸收性底子。从 古代有关材料技法的记载到近现代流行的各种底子的配方来看，基本上不外乎以 上三大类。各种中外材料技法书中介绍的底子配方的成分、比例有所不同，各地 各种材料的质量和性能也有较大差异，但只要理解了底子涂料的成分、性能、作

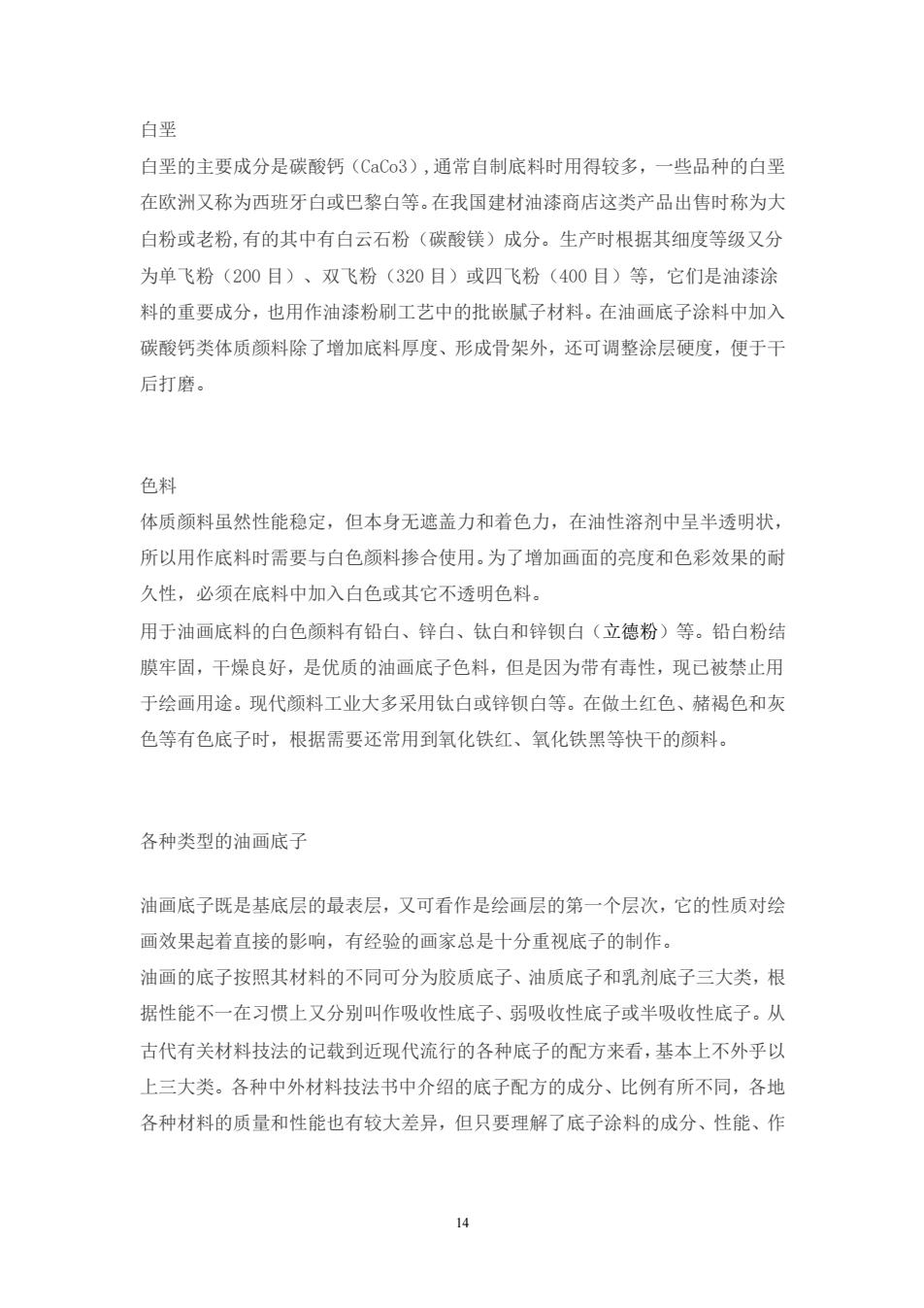

14 白垩 白垩的主要成分是碳酸钙（CaCo3）,通常自制底料时用得较多，一些品种的白垩 在欧洲又称为西班牙白或巴黎白等。在我国建材油漆商店这类产品出售时称为大 白粉或老粉,有的其中有白云石粉（碳酸镁）成分。生产时根据其细度等级又分 为单飞粉（200 目）、双飞粉（320 目）或四飞粉（400 目）等，它们是油漆涂 料的重要成分，也用作油漆粉刷工艺中的批嵌腻子材料。在油画底子涂料中加入 碳酸钙类体质颜料除了增加底料厚度、形成骨架外，还可调整涂层硬度，便于干 后打磨。 色料 体质颜料虽然性能稳定，但本身无遮盖力和着色力，在油性溶剂中呈半透明状， 所以用作底料时需要与白色颜料掺合使用。为了增加画面的亮度和色彩效果的耐 久性，必须在底料中加入白色或其它不透明色料。 用于油画底料的白色颜料有铅白、锌白、钛白和锌钡白（立德粉）等。铅白粉结 膜牢固，干燥良好，是优质的油画底子色料，但是因为带有毒性，现已被禁止用 于绘画用途。现代颜料工业大多采用钛白或锌钡白等。在做土红色、赭褐色和灰 色等有色底子时，根据需要还常用到氧化铁红、氧化铁黑等快干的颜料。 各种类型的油画底子 油画底子既是基底层的最表层，又可看作是绘画层的第一个层次，它的性质对绘 画效果起着直接的影响，有经验的画家总是十分重视底子的制作。 油画的底子按照其材料的不同可分为胶质底子、油质底子和乳剂底子三大类，根 据性能不一在习惯上又分别叫作吸收性底子、弱吸收性底子或半吸收性底子。从 古代有关材料技法的记载到近现代流行的各种底子的配方来看，基本上不外乎以 上三大类。各种中外材料技法书中介绍的底子配方的成分、比例有所不同，各地 各种材料的质量和性能也有较大差异，但只要理解了底子涂料的成分、性能、作
用以及油画的层次结构规律，就可以自行选择材料，调整配比并制作适合自己绘 画特点的底子。 不同油画底子涂料的配制 胶质底子配方一（动物胶）1.先制备10%左右的动物胶溶液。把皮胶、骨胶或 明胶等动物干胶先用冷水浸泡一昼夜，然后加入一定比例的水（颗粒状胶每50 克加水至1000ml,片状胶每70克加水至1000ml)。2.将泡好的胶隔水用文火将 炖化至半流质状，但不可将胶液煮开，使胶液的温度保持在17一20度左右即可。 胶液中要加入少些明矾以防莓（每1000m1胶液加10克明矾）。用配好的胶液将 画布或画板涂刷两遍。3.配好的10%动物胶溶液一份，锌白或钛白粉一份，白垩 粉（碳酸钙）一份。三者等量混合均匀后涂刷第一遍，涂料稠度可以胶液的比例 来调整。4.待第一遍涂料干透后，用细砂纸打磨平整，然后刷第二遍涂料，干 后再用细砂纸仔细打磨平整。在作画前如觉得底子吸收性过强，可根据需要再上 一遍薄胶。 胶质底子配方二（聚醋酸乙烯乳液）1.聚醋酸乙烯乳液（白乳胶）一份加水 4-5倍稀释，气温低时可用温水。以此稀胶液涂刷画布两到三遍。胶与水的比例 要以乳胶的稠度来决定，各个品牌的乳胶质量差异很大，应予以鉴别选择。2.钛 白或锌白粉一份，白垩粉（碳酸钙）一份和清水各一份，以上三者等量混合后再 加入乳胶原液一份搅拌均匀即成胶粉涂料，以此涂料在干透的画布胶底上涂刷一 遍。3。待第一遍涂料干透后，用砂纸将涂层打磨，刷第二遍涂料，干后再用细 砂纸仔细打磨平整。 胶质底子配方三（聚乙烯醇缩甲醛(107胶）)1.用刮刀或油漆工用批刀直 接将107胶原液刮上画布，要刮得均匀平整，不可疏漏或过厚。2.待胶干燥后用 砂纸磨平整，然后再将胶液适量加水稀释后以稀胶液用笔刷第二遍。3立德粉 白垩粉（碳酸钙）和清水各一份，等量混合后再加入107胶原液一份搅拌均匀

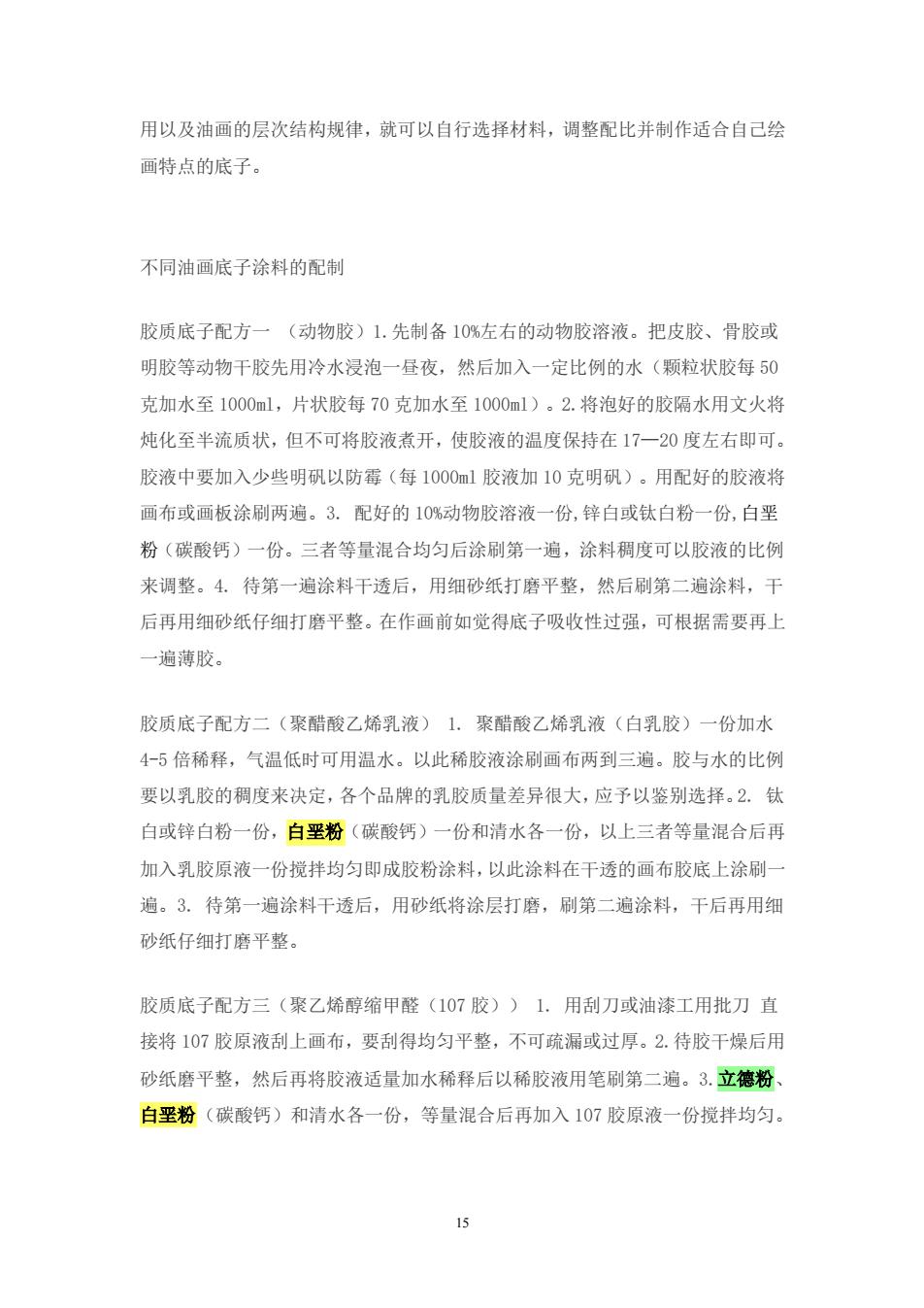

15 用以及油画的层次结构规律，就可以自行选择材料，调整配比并制作适合自己绘 画特点的底子。 不同油画底子涂料的配制 胶质底子配方一 （动物胶）1.先制备 10%左右的动物胶溶液。把皮胶、骨胶或 明胶等动物干胶先用冷水浸泡一昼夜，然后加入一定比例的水（颗粒状胶每 50 克加水至 1000ml，片状胶每 70 克加水至 1000ml）。2.将泡好的胶隔水用文火将 炖化至半流质状，但不可将胶液煮开，使胶液的温度保持在 17—20 度左右即可。 胶液中要加入少些明矾以防霉（每 1000ml 胶液加 10 克明矾）。用配好的胶液将 画布或画板涂刷两遍。3. 配好的 10%动物胶溶液一份,锌白或钛白粉一份,白垩 粉（碳酸钙）一份。三者等量混合均匀后涂刷第一遍，涂料稠度可以胶液的比例 来调整。4. 待第一遍涂料干透后，用细砂纸打磨平整，然后刷第二遍涂料，干 后再用细砂纸仔细打磨平整。在作画前如觉得底子吸收性过强，可根据需要再上 一遍薄胶。 胶质底子配方二（聚醋酸乙烯乳液） 1. 聚醋酸乙烯乳液（白乳胶）一份加水 4-5 倍稀释，气温低时可用温水。以此稀胶液涂刷画布两到三遍。胶与水的比例 要以乳胶的稠度来决定，各个品牌的乳胶质量差异很大，应予以鉴别选择。2. 钛 白或锌白粉一份，白垩粉（碳酸钙）一份和清水各一份，以上三者等量混合后再 加入乳胶原液一份搅拌均匀即成胶粉涂料，以此涂料在干透的画布胶底上涂刷一 遍。3. 待第一遍涂料干透后，用砂纸将涂层打磨，刷第二遍涂料，干后再用细 砂纸仔细打磨平整。 胶质底子配方三（聚乙烯醇缩甲醛（107 胶）） 1. 用刮刀或油漆工用批刀 直 接将 107 胶原液刮上画布，要刮得均匀平整，不可疏漏或过厚。2.待胶干燥后用 砂纸磨平整，然后再将胶液适量加水稀释后以稀胶液用笔刷第二遍。3.立德粉、 白垩粉（碳酸钙）和清水各一份，等量混合后再加入 107 胶原液一份搅拌均匀
