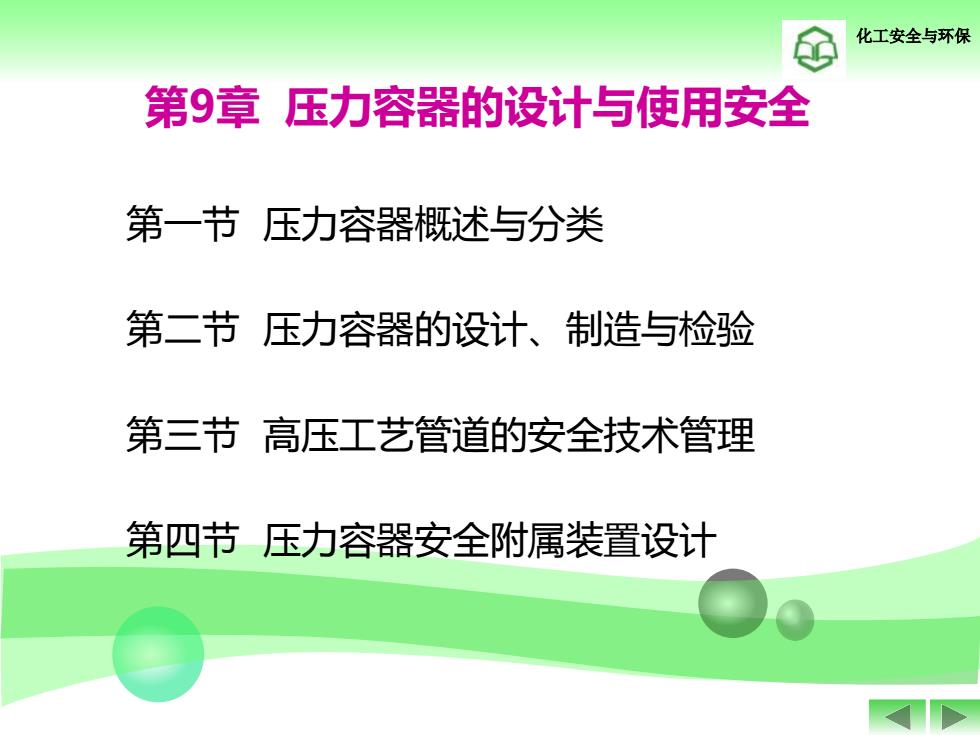

化工安全与环保第9章压力容器的设计与使用安全第一节压力容器概述与分类第二节压力容器的设计、制造与检验第三节高压工艺管道的安全技术管理第四节压力容器安全附属装置设计
化工安全与环保 第一节 压力容器概述与分类 第二节 压力容器的设计、制造与检验 第三节 高压工艺管道的安全技术管理 第四节 压力容器安全附属装置设计 第9章 压力容器的设计与使用安全

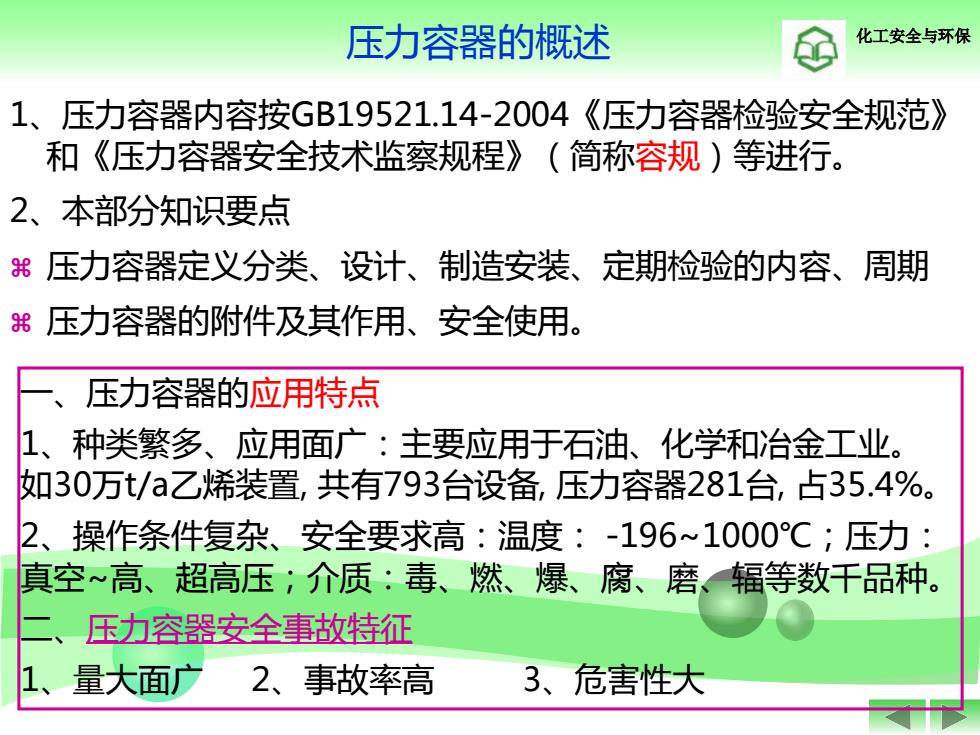

化工安全与环保压力容器的概述1、压力容器内容按GB19521.14-2004《压力容器检验安全规范》和《压力容器安全技术监察规程》（简称容规）等进行。2、本部分知识要点压力容器定义分类、设计、制造安装、另定期检验的内容、周期安全使用。压力容器的附件及其作用、一、压力容器的应用特点1、种类繁多、应用面广：主要应用于石油、化学和冶金工业如30万t/a乙烯装置，共有793台设备，压力容器281台，占35.4%2、操作条件复杂、安全要求高：温度：-196~1000℃；压力：真空~高、超高压；介质：毒、燃、爆、腐、磨、辐等数干品种压力容器安全事故特征1、量大面广2、事故率高3、危害性大
压力容器的概述 化工安全与环保 1、压力容器内容按GB19521.14-2004《压力容器检验安全规范》 和《压力容器安全技术监察规程》（简称容规）等进行。 2、本部分知识要点 压力容器定义分类、设计、制造安装、定期检验的内容、周期 压力容器的附件及其作用、安全使用。 一、压力容器的应用特点 1、种类繁多、应用面广：主要应用于石油、化学和冶金工业。 如30万t/a乙烯装置, 共有793台设备, 压力容器281台, 占35.4%。 2、操作条件复杂、安全要求高：温度： -196~1000℃；压力： 真空~高、超高压；介质：毒、燃、爆、腐、磨、辐等数千品种。 二、压力容器安全事故特征 1、量大面广 2、事故率高 3、危害性大
化工安全与环保压力容器的概述1、压力容器规范化>19世纪未出现对锅炉和压力容器规范化的要求：20世纪最初的+年，发生了近一万起锅炉爆炸，造成了约10000人的死亡和约15000人的伤残。这些血的教训使人们对压力容器制造和安装的规范化有了更清醒的认识；风图片网ota牛力2009又修订颁布了《固定式压力容器安全技术监察规程》等
化工安全与环保 1、压力容器规范化 ➢ 19世纪末出现对锅炉和压力容器规范化的要求；20世纪最初的十 年，发生了近一万起锅炉爆炸，造成了约10000人的死亡和约 15000人的伤残。这些血的教训使人们对压力容器制造和安装的规 范化有了更清醒的认识； ➢ 1907年，美国Massachusetts州提出了世界上第一部锅炉制造和 安装的法规。 1911年美国机械工程师协会成立了一个专门委员会， 后来被称为锅炉规范委员会。规范压力容器的设计、制造、检验和 鉴定。 ➢ 我国，原国家劳动总局1979年颁布了《气瓶安全监察规程》； 1980年颁布了《蒸汽锅炉安全监察规程》；1981年颁布了《压力 容器安全监察规程》，1990、1999年修订并更名为《压力容器安 全技术监察规程》；2003年实施了《特种设备安全监察条例 》； 2009又修订颁布了《固定式压力容器安全技术监察规程》等。 压力容器的概述
化工安全与环保压力容器的概述老体管壳式换热器爆#头年能度如罐贮槽和槽车等
化工安全与环保 2、非燃火压力容器分类 压力容器可以粗分为蒸汽锅炉和非燃火压力容器两大类型。 非燃火压力容器有多种分类法。 ✓ 压力容器按照其工艺功能可以划分为四个类型。 (1)反应容器（R）：主要用来完成物料的化学转化，如反应器、 发生器、聚合釜、合成塔、变换炉等。 (2)换热容器（E）： 主要用来完成物料和介质间的热量交换，如 热交换器、冷却器、加热器、蒸发器、废热锅炉等。 (3)分离容器（S）： 主要用来完成物料基于热力学或流体力学的 组元或相的分离，如分离器、过滤器、蒸馏塔、吸收塔、干燥塔、 萃取器等。 (4)贮运容器（T）：主要用来完成流体物料的盛装、贮存或运输， 如贮罐、贮槽和槽车等。 压力容器的概述 管壳式换热器 卧式过滤分离器
化工安全与环保压力容器的概述压力容器的界定：《固定式压力容器安全技术监察规程》中明确界定，只有同时具备下列条件的容器：1）工作压力大于等于0.1MPa（不含静压力，下同）；2）工作压力与容积的乘积大于等于2.5MPa·L；3）盛装介质为气体、液化气体、以及介质最高工作温度高于或等于其标准沸点的液体压力容器按照其设计压力P的大小，可以划分为低压容器、中压容器、高压容器和超高压容器四个类型(1)低压容器（代号L）：0.1MPa≤p<1.6MPa；(2)中压容器（代号M）：1.6MPa≤p<10MPa(3）高压容器（代号H）：10MPa≤p<100MPa，(4)超高压容器（代号U）:p>100MPa
压力容器的概述 化工安全与环保 压力容器的界定： 《固定式压力容器安全技术监察规程》中明确 界定，只有同时具备下列条件的容器： 1）工作压力大于等于0.1 MPa（不含静压力，下同）； 2）工作压力与容积的乘积大于等于2.5 MPa·L； 3）盛装介质为气体、液化气体、以及介质最高工作温度高于或等 于其标准沸点的液体。 ✓ 压力容器按照其设计压力P的大小，可以划分为低压容器、中 压容器、高压容器和超高压容器四个类型。 (1)低压容器（代号L）：0.1MPa≤p＜1.6MPa； (2)中压容器（代号M）： 1.6MPa ≤p＜10 MPa (3)高压容器（代号H）： 10 MPa ≤p＜100 MPa， (4)超高压容器（代号U）： p＞100MPa
