化工安全与环保 ✓ 压力容器按照其工艺功能可分为反应、换热、分离、贮运四类； ✓ 压力容器按照设计压力可分为低压、中压、高压、超高压四类； ✓ 压力容器按照设计压力p和容积V，结合容器的工艺功能和其 中物料的危险性，划分为以下三类：（见教材206页） 压力容器的概述与分类 压力容器类别划分组（第一组介质） 压力容器类别划分组（第二组介质）
化工安全与环保制造和检验压力容器的设计、3、结构材料的机械性能结构材料在受到外力作用时，会有抵抗变形和断裂的能力，称为结构材料的机械性能。主要包括强度、塑性、韧性、硬度等。(1）强度：常用的强度指标有抗拉强度、屈服强度、疲劳极限和屈强比抗拉强度：材料在拉伸试验中所能承受的最大表观应力。其数值等于拉断前试样所承受的最大拉力与试样原始横截面面积的比。屈服强度（屈服极限）：材料在拉伸实验中出现屈服现象时的应力值所谓屈服是指材料在拉伸实验中，载荷不再增加甚至有所减少时仍继续塑性变形的现象。疲劳极限：材料经一于万次循环而不发生破坏的最大应力值。一般作校核数据。屈强比：屈服强度与抗拉强度的比值。屈强比是表征材料机械性能的特征参数：屈强比越小，发生脆性破坏的可能性越小。但屈强比太小，材料的强度水平就不能充分发挥；屈强比越大，承载能力越强，但塑性下降，容器易发生脆性破坏
化工安全与环保 3、结构材料的机械性能 结构材料在受到外力作用时，会有抵抗变形和断裂的能力，称为结 构材料的机械性能。主要包括强度、塑性、韧性、硬度等。 (1) 强度：常用的强度指标有抗拉强度、屈服强度、疲劳极限和屈强比。 ✓ 抗拉强度：材料在拉伸试验中所能承受的最大表观应力。其数值等于 拉断前试样所承受的最大拉力与试样原始横截面面积的比。 ✓ 屈服强度（屈服极限）：材料在拉伸实验中出现屈服现象时的应力值。 所谓屈服是指材料在拉伸实验中，载荷不再增加甚至有所减少时仍继续 塑性变形的现象。 ✓ 疲劳极限：材料经一千万次循环而不发生破坏的最大应力值。一般作 校核数据。 ✓ 屈强比：屈服强度与抗拉强度的比值。屈强比是表征材料机械性能的 特征参数：屈强比越小，发生脆性破坏的可能性越小。但屈强比太小， 材料的强度水平就不能充分发挥；屈强比越大，承载能力越强，但塑性 下降，容器易发生脆性破坏。 压力容器的设计、制造和检验
化工安全与环保9.2.1压力容器的设计(2)塑性：塑性是指材料在外力作用下产生塑性形变的能力。代表塑性指标的是延伸率和断面收缩率延伸率：材料在拉伸断裂后，总伸长与原始标距长度的百分比。断面收缩率：材料在拉伸断裂后、断面最大缩宿小面积与原断面积百分比。(3) 韧性：又称冲击韧性，是指材料抵抗冲击载荷的能力。从能量观点认为材料在变形过程中，当吸收的能量达到某一数值时便发生断裂，利用断裂前吸收的能量的大小来衡量材料的韧性
化工安全与环保 (2) 塑性：塑性是指材料在外力作用下产生塑性形变的能 力。代表塑性指标的是延伸率和断面收缩率。 ✓ 延伸率：材料在拉伸断裂后，总伸长与原始标距长度 的百分比。 ✓ 断面收缩率：材料在拉伸断裂后、断面最大缩小面积 与原断面积百分比。 (3) 韧性：又称冲击韧性，是指材料抵抗冲击载荷的能力。 从能量观点认为材料在变形过程中，当吸收的能量达 到某一数值时便发生断裂，利用断裂前吸收的能量的大 小来衡量材料的韧性。 9.2.1 压力容器的设计
化工安全与环保9.2.1压力容器的设计（4)硬度：是指材料抵抗硬物侵入的能力。由于测定方法不同，表示硬度指标的方法有多种如用金刚石压入法，称为洛氏硬度；用钢球压入法，称为布氏硬度(5）安全系数：安全系数是承压设备设计中的一项基本因素，是为了在设备使用期间对可能损害设备安全的各种因素提供适当的安全裕度。等于极限应力与许用应力的比值，≥1

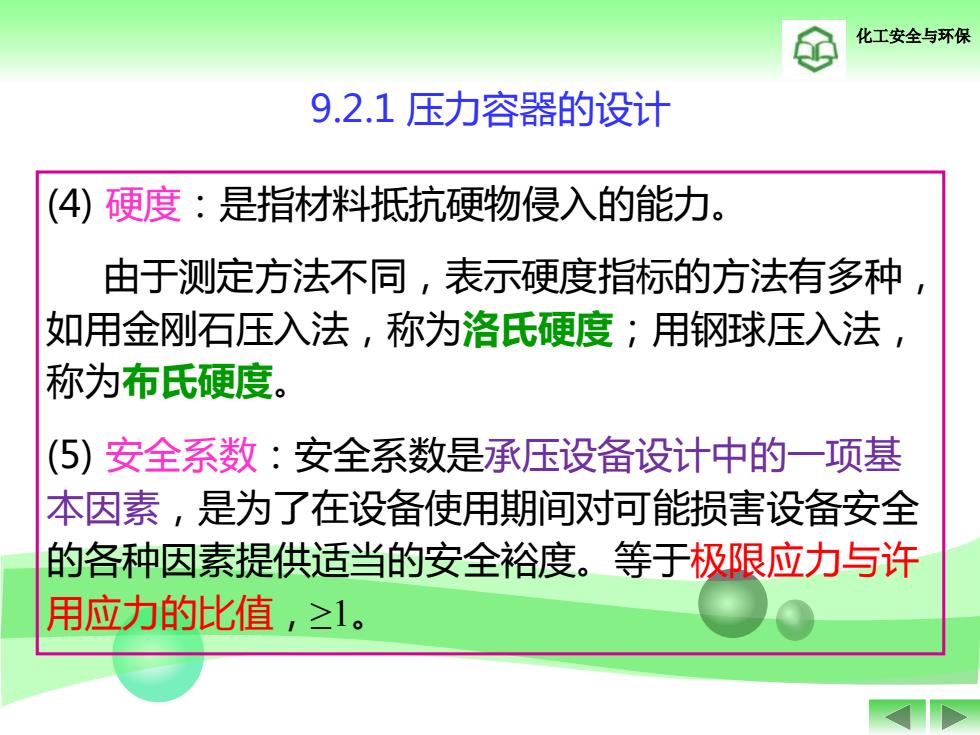

化工安全与环保 (4) 硬度：是指材料抵抗硬物侵入的能力。 由于测定方法不同，表示硬度指标的方法有多种， 如用金刚石压入法，称为洛氏硬度；用钢球压入法， 称为布氏硬度。 (5) 安全系数：安全系数是承压设备设计中的一项基 本因素，是为了在设备使用期间对可能损害设备安全 的各种因素提供适当的安全裕度。等于极限应力与许 用应力的比值，≥1。 9.2.1 压力容器的设计
