第一节投影的基本知识 二、投影的分类 2、平行投影 ·投影中心S在无限远处，投射线按一定的方向投射下来，用这些互相平 行的投射线作出的形体的投影，称为平行投影 平行投影又分为两种： A 投影方向 B 投影方向 B a a 斜投影 投射线与投影面倾斜 正投影 投射线与投影面垂直 06
6 2、平行投影 06 二、投影的分类 • 投影中心S在无限远处，投射线按一定的方向投射下来，用这些互相平 行的投射线作出的形体的投影，称为平行投影 平行投影又分为两种： • 斜投影 投射线与投影面倾斜 • 正投影 投射线与投影面垂直 第一节 投影的基本知识
第一节投影的基本知识 二、投影的分类 2、平行投影 斜投影法 投影方向 正投影法 投影方向 正投影具有积聚性： 若线段或平面图形垂 直于投影面，其投影 积聚为一点或一直线
7 投影方向 投影方向 07 正投影具有积聚性： 若线段或平面图形垂 直于投影面，其投影 积聚为一点或一直线 二、投影的分类 斜投影法 正投影法 2、平行投影 第一节 投影的基本知识

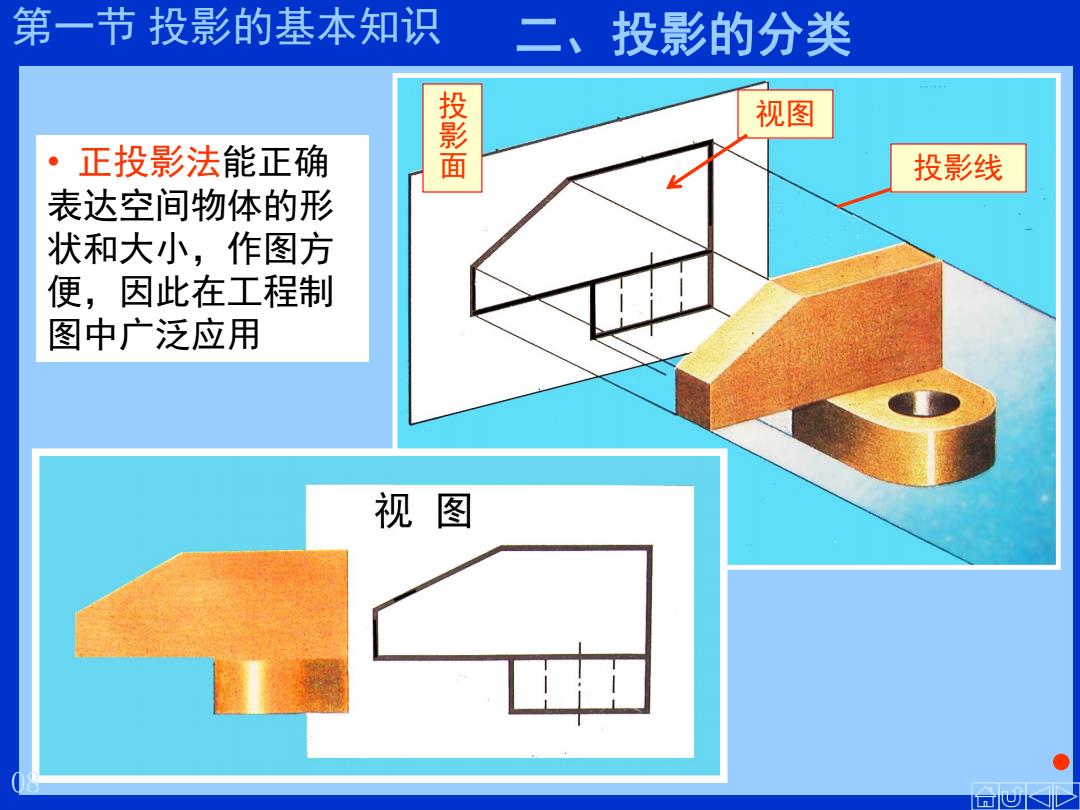

第一节投影的基本知识 二、投影的分类 视图 正投影法能正确 投影面 投影线 表达空间物体的形 状和大小，作图方 便，因此在工程制 图中广泛应用 视图
8 投 影 面 视图 • 正投影法能正确 投影线 表达空间物体的形 状和大小，作图方 便，因此在工程制 图中广泛应用 08 第一节 投影的基本知识 二、投影的分类
投影分类 中心投影 投影 斜投影 平行投影 正投影 工程图样中常用，是本课程学习的重点， 以后就将正投影简称为“投影
9 投影 中心投影 平行投影 正投影 斜投影 工程图样中常用，是本课程学习的重点， 以后就将正投影简称为“投影” 。 投影分类
第二节点的投影 一、点在两投影面体系中的投影 二、点在三投影面体系中的投影 三、点的坐标与投影 四、空间两点的相对位置 五、重影点 10 09 合K心
10 第二节 点的投影 一、点在两投影面体系中的投影 二、点在三投影面体系中的投影 三、点的坐标与投影 四、空间两点的相对位置 五、重影点 09
