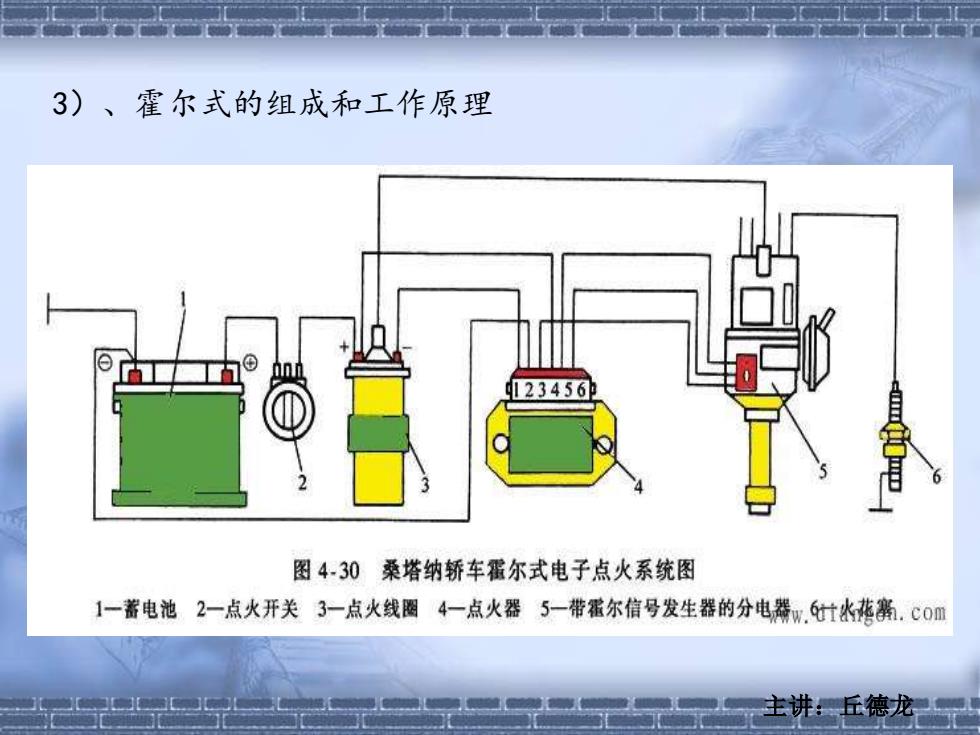

3)、霍尔式的组成和工作原理 图430桑塔纳轿车霍尔式电子点火系统图 1一蓄电池2一点火开关3一点火线圈4一点火器5一带霍尔信号发生器的分电器w.竹水花离.c0m 生：丘德龙
3）、霍尔式的组成和工作原理 主讲：丘德龙
3、电控点火系统 电控点火系的一般组成：监测发动机运行状况 的传感器、处理信号、发出指令的微处理机；响应 微机发出指令的点火器、点火线团等组成。 一般组成： 传感器→ECU→点火执行器 各种传感器 IG 曲轴转角传感器 空气流豪计 水温传感器 节气门开关 点火开关 车速传感器 点火器 善电池 点火线圈 :丘德龙
3、电控点火系统 电控点火系的一般组成：监测发动机运行状况 的传感器、处理信号、发出指令的微处理机；响应 微机发出指令的点火器、点火线团等组成。 一般组成： 传感器 → ECU → 点火执行器 主讲：丘德龙
1)、电控点火系统的组成 点火开关 点火线圈 1G2 火花塞 分电器 点火高西 初级绕组 点火顺序： 0= 1-3-4-2 次级绕组 熔断器 到转速表 点火基准传感器 ⑧点火器☒ 车速传感器 蓄电池 CO NE CI C2 ICT IGF ECU 2TZ-FE发动机电控点火系统 主讲：丘德龙一
1）、电控点火系统的组成 主讲：丘德龙
2)、电控点火系统的原理 电子控制点火系统 发动机ECU 点火开关 AM2 1G2 至转速表 AM2 30A ⊕+B TAC 点火线圈日co 点火器 IGF IGT IGF 蓄电池 IGT C 播放 ⊙重放 Pantosoft 主讲：丘德龙
2）、电控点火系统的原理 主讲：丘德龙
3)、有分电器式电控点火系统 6 ECU 7 C 15 12 +5V 13 9 110 14 N IG IG 19 1一主继电器；2一压力传感器；3一温度传感器；4一基准位置传感器；5一 转速传感器；6一ECU;7一EFI控制；8-ESA控制；9一点火信号；10一通 电开始；11一点火；12一电子点火器；13一点火监视回路；14一闭合角控 制；15一点火线圈；16一点火开关；17一蓄电池；18一至分电器；19一至 发动机转速表 主讲：丘德龙
3）、有分电器式电控点火系统 1—主继电器；2—压力传感器；3—温度传感器；4—基准位置传感器；5— 转速传感器；6—ECU；7—EFI 控制；8—ESA控制；9—点火信号；10—通 电开始；11—点火；12—电子点火器；13—点火监视回路；14—闭合角控 制；15—点火线圈；16—点火开关；17—蓄电池；18—至分电器；19—至 发动机转速表 主讲：丘德龙
