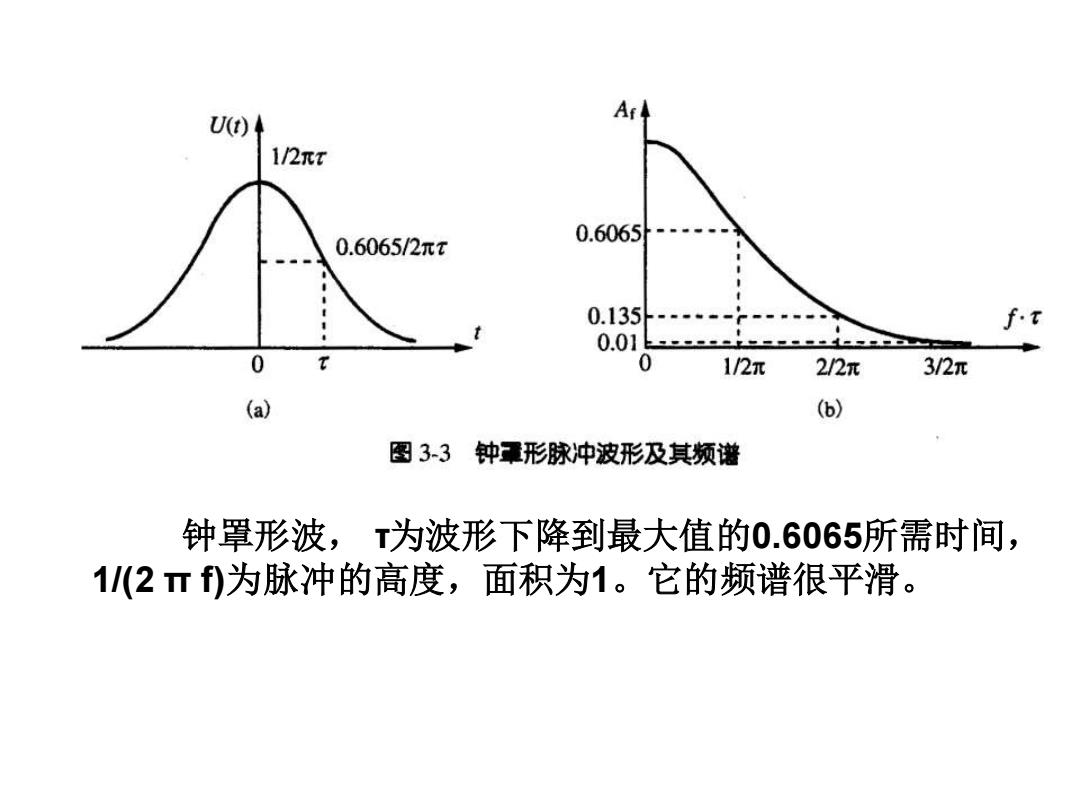

U(t) Ar 1/2πx 0.6065-- 0.6065/2元t 0.135---- f.t 0.01 0 T 0 1/2π 2/2π 3/2π (a) (6) 图33钟量形脉冲波形及其频谱 钟罩形波，t为波形下降到最大值的0.6065所需时间， 1(2T)为脉冲的高度，面积为1。它的频谱很平滑
钟罩形波， τ为波形下降到最大值的0.6065所需时间， 1/(2 π f)为脉冲的高度，面积为1。它的频谱很平滑

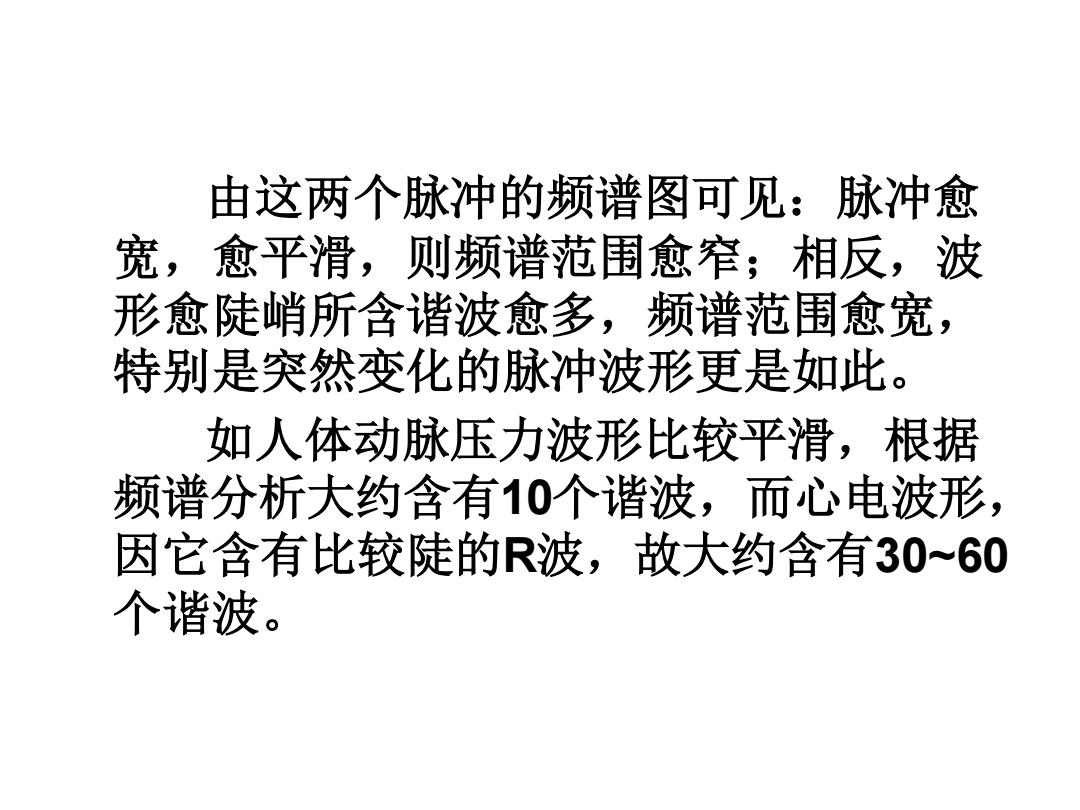

由这两个脉冲的频谱图可见：脉冲愈 宽，愈平滑，则频谱范围愈窄；相反，波 形愈陡峭所含谐波愈多，频谱范围愈宽， 特别是突然变化的脉冲波形更是如此。 如人体动脉压力波形比较平滑，根据 频谱分析大约含有10个谐波，而心电波形， 因它含有比较陡的R波，故大约含有30~60 个谐波
由这两个脉冲的频谱图可见：脉冲愈 宽，愈平滑，则频谱范围愈窄；相反，波 形愈陡峭所含谐波愈多，频谱范围愈宽， 特别是突然变化的脉冲波形更是如此。 如人体动脉压力波形比较平滑，根据 频谱分析大约含有10个谐波，而心电波形， 因它含有比较陡的R波，故大约含有30~60 个谐波
U()4 高频脉冲：即振幅 随一个脉冲波形变化的 高频振荡。图(a)表示振 幅随二脉冲波形变化的 高频振荡，图(b)是它的 频谱，可以从原先脉冲 的频谱得到。把原先脉 (a) 冲的频谱对称地向负频 率侧延伸，然后向右移 动o的距离，就得到。 0.6065 可见，高频脉冲的 f.t 频谱形状是由脉冲频谱 0 01 决定的，高频脉冲的频 (b) 谱位置是高频振荡频率 图3-4高频脉冲波形及其频谱 来决定
高频脉冲：即振幅 随一个脉冲波形变化的 高频振荡。图(a)表示振 幅随一脉冲波形变化的 高频振荡，图(b)是它的 频谱，可以从原先脉冲 的频谱得到。把原先脉 冲的频谱对称地向负频 率侧延伸，然后向右移 动f0的距离，就得到。 可见，高频脉冲的 频谱形状是由脉冲频谱 决定的，高频脉冲的频 谱位置是高频振荡频率 来决定

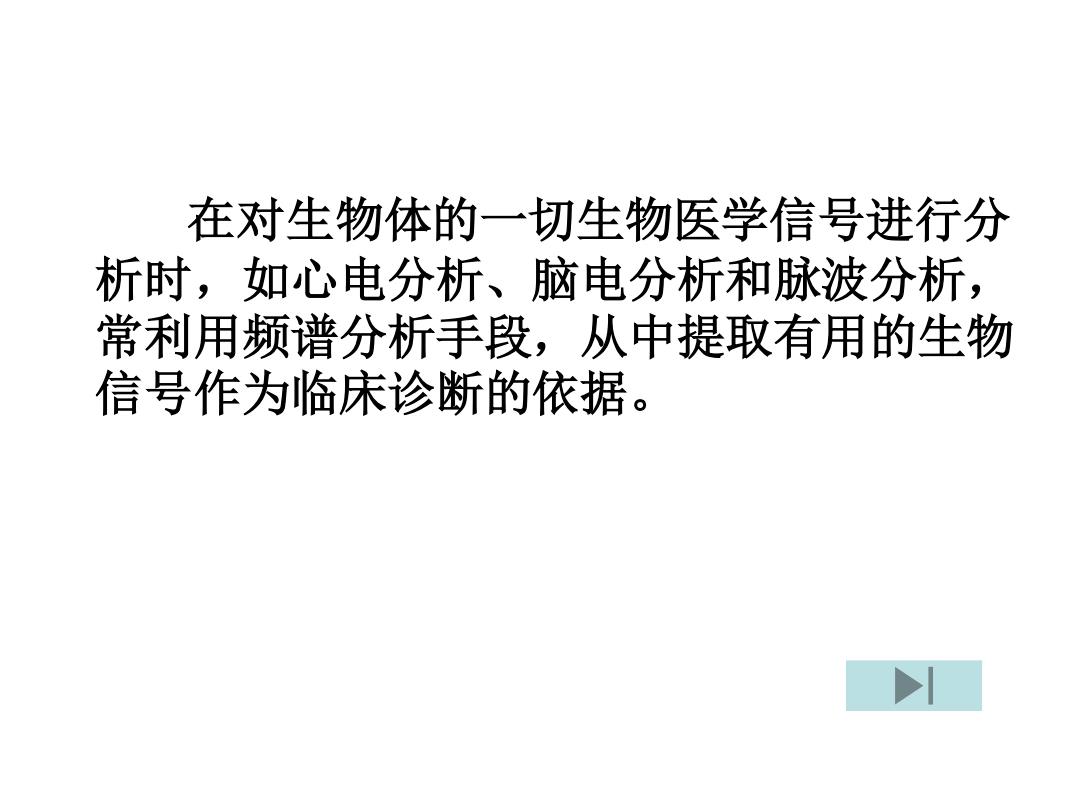

在对生物体的一切生物医学信号进行分 析时，如心电分析、脑电分析和脉波分析， 常利用频谱分析手段，从中提取有用的生物 信号作为临床诊断的依据。 I
在对生物体的一切生物医学信号进行分 析时，如心电分析、脑电分析和脉波分析， 常利用频谱分析手段，从中提取有用的生物 信号作为临床诊断的依据

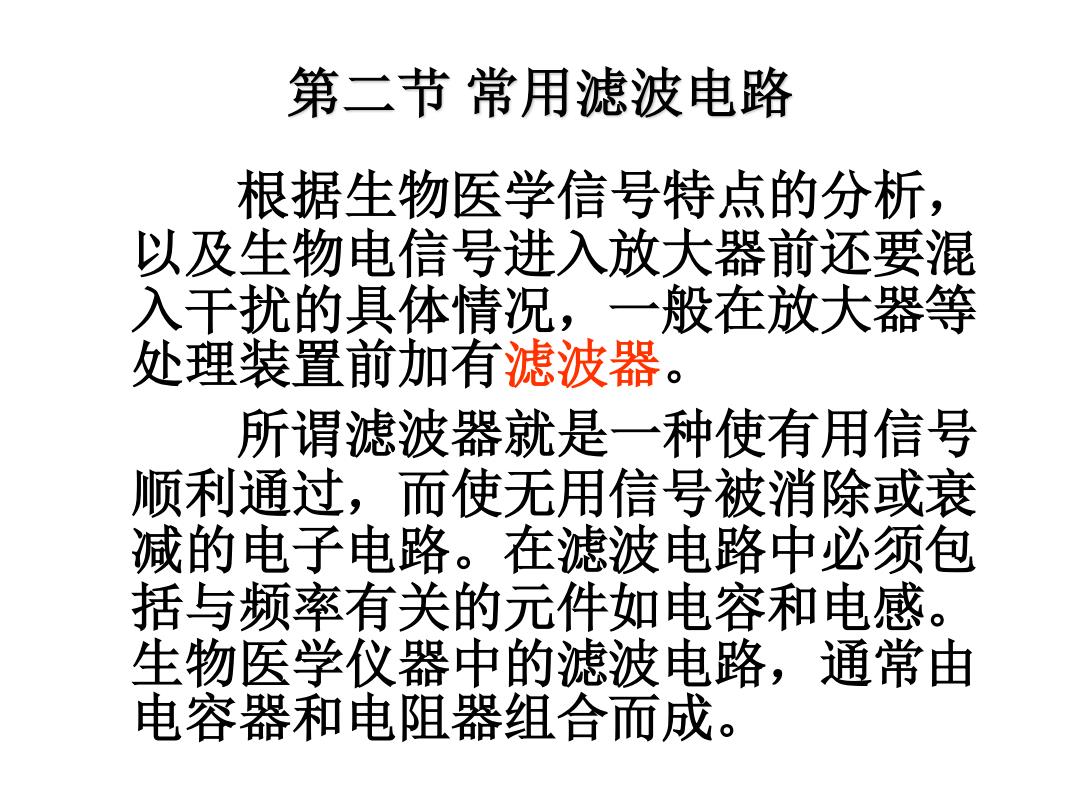

第二节常用滤波电路 根据生物医学信号特点的分析， 以及生物电信号进入放大器前还要混 入干扰的具体情况，一般在放大器等 处理装置前加有滤波器 所谓滤波器就是一种使有用信号 顺利通过，而使无用信号被消除或衰 减的电子电路。在滤波电路中必须包 括与频率有关的元件如电容和电感 生物医学仪器中的滤波电路，通常由 电容器和电阻器组合而成
第二节 常用滤波电路 根据生物医学信号特点的分析， 以及生物电信号进入放大器前还要混 入干扰的具体情况，一般在放大器等 处理装置前加有滤波器。 所谓滤波器就是一种使有用信号 顺利通过，而使无用信号被消除或衰 减的电子电路。在滤波电路中必须包 括与频率有关的元件如电容和电感。 生物医学仪器中的滤波电路，通常由 电容器和电阻器组合而成
