220kV仿真变电站现场运行规程 设备名称序号巡视内容 视 标准 线有无断 。引线无断股、无烧伤痕迹。 股、线夹有 发现引线若有散股现象，应仔细辨认有无损伤、断股 损伤、接触 检查母线、导线弧垂变化是否明显，有无挂落异物。 否良好 风扇 变压器风扇运转正常，无异常声音，风叶应无抖动、碰壳 潜油泵 运转方向正确，油泵运转应正常，无异常声音，无渗漏油，运行中的冷却器高 主变风冷 油流继电器应指示在“流动”位置，无颤动现象。 牧热装置清洁，散热片不应有过多的积灰等附若脏物，各冷却器手成温度应料 系统 散热器 风冷系统运冷却器投入、辅助、备用组数应符合制造厂和现场运行规程的规定，位置正确， 行方式 相应位置指示灯指示正确。 中性点接地符合电网运行要求，与变压器有关保护投退方式相对应。正常210、110在合 刀闸位置 立置，220、120在拉开位置。 中性点电流 套管无破损、裂纹，引线连接良好。 石感器 无渗漏油丽象。 主变中性 接地装置 定好、无松脱及脱焊。 点设备 避雷器 清洁无损、无放电现象，法兰无裂纹锈蚀现象。 内部应无的响声。本体无倾斜。 放电计数器是否完好，记录动作次数。 检查泄漏电流值应在正常允许范围， 引线完好，接触牢靠，线夹无裂纹。 运行状态封 示 有载调压装置电源指示正确，并投入“远控”位置。 主变有裁 有载调压装 ,正常油色为浅黄透明。 调压装置 冬部位无逸起油 有载调压机 驱潮器投入正常 档位指示与控制屏、后台机一致，且与实际档位相符。 管路阀门 开、闭位置正确。 自动滤油装 ,正常应投“自动定时”滤油位置。 置按规定投处.有载分接开关调压后一般应启动在线滤油装置。有载分接开关长期无操作 带申滤油 入运行 也应半年进行一次带电滤油。 装置 运行状态指 示 电源指示正确，压力表指示正常。 工作状态格 正在滤油工作，检查油中无气泡 主变端 箱、风冷 箱体、箱门 箱门关闭严密，箱内清洁，无受潮。 第10页

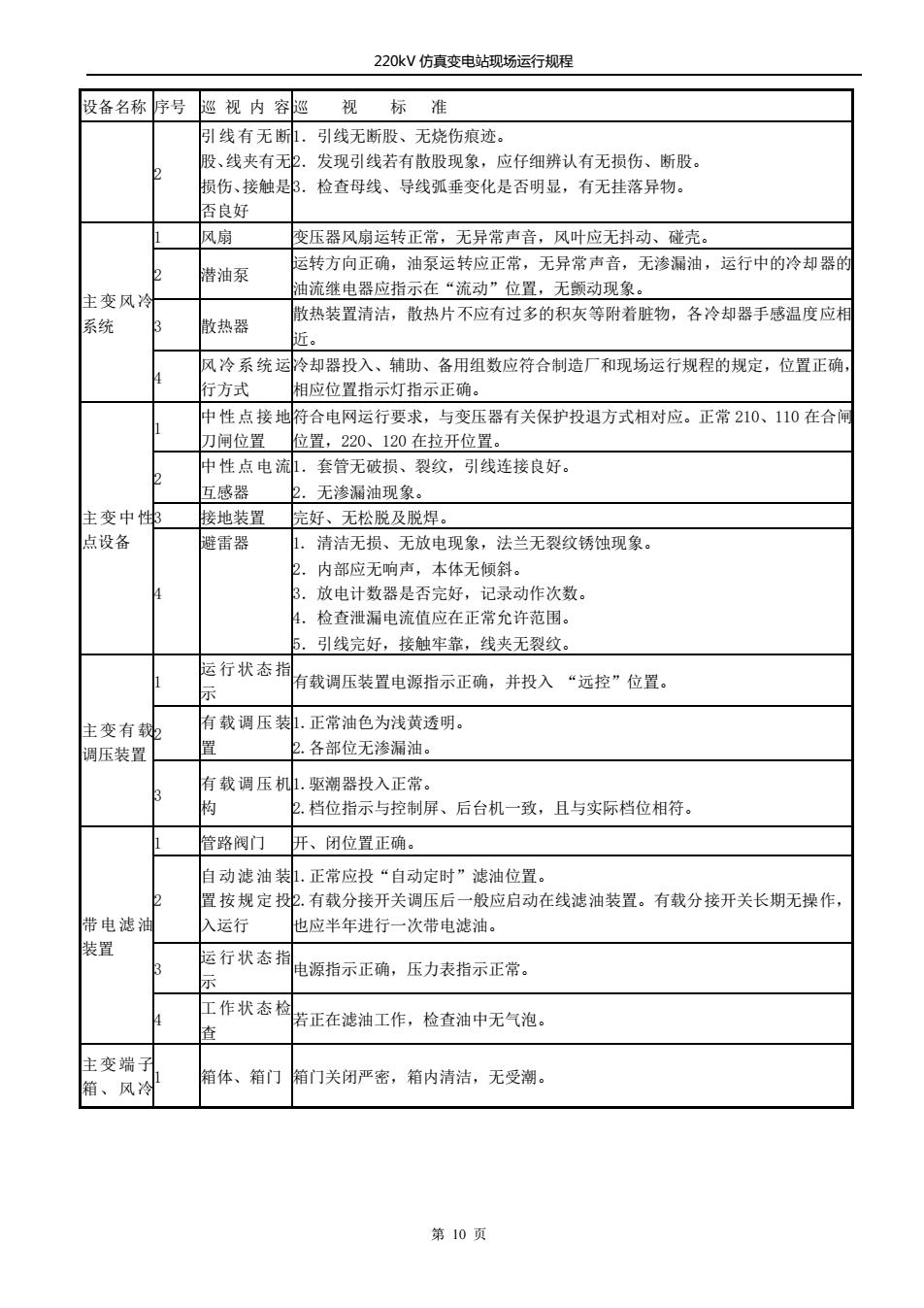

220kV 仿真变电站现场运行规程 第 10 页 设备名称 序号 巡 视 内 容巡 视 标 准 2 引线有无断 股、线夹有无 损伤、接触是 否良好 1．引线无断股、无烧伤痕迹。 2．发现引线若有散股现象，应仔细辨认有无损伤、断股。 3．检查母线、导线弧垂变化是否明显，有无挂落异物。 主变风冷 系统 1 风扇 变压器风扇运转正常，无异常声音，风叶应无抖动、碰壳。 2 潜油泵 运转方向正确，油泵运转应正常，无异常声音，无渗漏油，运行中的冷却器的 油流继电器应指示在“流动”位置，无颤动现象。 3 散热器 散热装置清洁，散热片不应有过多的积灰等附着脏物，各冷却器手感温度应相 近。 4 风冷系统运 行方式 冷却器投入、辅助、备用组数应符合制造厂和现场运行规程的规定，位置正确， 相应位置指示灯指示正确。 主变中性 点设备 1 中性点接地 刀闸位置 符合电网运行要求，与变压器有关保护投退方式相对应。正常 210、110 在合闸 位置，220、120 在拉开位置。 2 中性点电流 互感器 1．套管无破损、裂纹，引线连接良好。 2．无渗漏油现象。 3 接地装置 完好、无松脱及脱焊。 4 避雷器 1. 清洁无损、无放电现象，法兰无裂纹锈蚀现象。 2．内部应无响声，本体无倾斜。 3．放电计数器是否完好，记录动作次数。 4．检查泄漏电流值应在正常允许范围。 5．引线完好，接触牢靠，线夹无裂纹。 主变有载 调压装置 1 运行状态指 示 有载调压装置电源指示正确，并投入 “远控”位置。 2 有载调压装 置 1.正常油色为浅黄透明。 2.各部位无渗漏油。 3 有载调压机 构 1.驱潮器投入正常。 2.档位指示与控制屏、后台机一致，且与实际档位相符。 带电滤油 装置 1 管路阀门 开、闭位置正确。 2 自动滤油装 置按规定投 入运行 1.正常应投“自动定时”滤油位置。 2.有载分接开关调压后一般应启动在线滤油装置。有载分接开关长期无操作， 也应半年进行一次带电滤油。 3 运行状态指 示 电源指示正确，压力表指示正常。 4 工作状态检 查 若正在滤油工作，检查油中无气泡。 主变端子 箱、风冷1 箱体、箱门 箱门关闭严密，箱内清洁，无受潮
220kV仿真变电站现场运行规程 设备名称序号巡视内容 视 标 控制箱 检查【、Ⅱ段电压指示灯亮，各运行冷却器指示灯亮，无其他异常光字牌。 接触器1C、2C、C接触良好，1Z瓜-5ZR空气开关正常投入，无发热现象和异 月声。 3.电源投入开关KK正常应投“I、Ⅱ运行”位置。 内部 ,箱内各继申器云行正常。 箱内加热器、照明均正常 箱内接线无松动、无脱落、无发热痕迹。 电缆孔洞封堵严密。 其它定期巡视和检查的要求： ·检查变压器各部件的接地应完好： ·外壳和箱沿应无异常发热：用红外测温仪检查运行中套管引出线联板的发热情况及本体油位、储油 柜、套管等其他部位： ·在线监测装置（若有）应保持良好状态，并及时对数据进行分析、比较： ·各种标志应齐全明显： ·各种保护装置应齐全、良好： ·检查灭火装置状态应正常，消防设施应完善 (2)变压器的特殊巡视 需要对变压器进行特殊巡视的情况： ·大风、雾天、冰雪、冰雹及雷雨后的巡视： ·设备变动后的巡视： ·设备新投入运行后的巡视： ·设备经过检修、改造或长期停运后重新投入运行后的巡视： ·异常情况下的巡视。主要是指过负荷或负荷剧增、超温、设备发热、系统冲击、跳闸、有接地故障情 况等，应加强巡视。必要时，应派专人监视： ·设备缺陷近期有发展时、法定休假日、上级通知有重要供电任务时，应加强巡视： ·站长应每月进行一次巡视。 特殊巡视情况及其巡视要求 特殊情况巡视要求 新投入或经1.变压器声音应正常，如发现响声特大，不均匀或有放电声，应认为内部有故障。 过大修的变2.油位变化应正常，应随温度的增加略有上升，如发现假油面应及时查明原因。 压婴 3.用手触及每一组冷却器，温度应正常，以证实冷却器的有关阀门已打开。 4.油温变化应正常，变压器带负荷后 油温应缓慢上升。 5.应对新投运变压器进行红外测温。 异常天气 1.气温骤变时，检查储油柜油位和瓷套管油位是否有明显变化，各侧连接引线是否有断股或接 头处发红现象。各密封处有否渗漏油现象 第11页

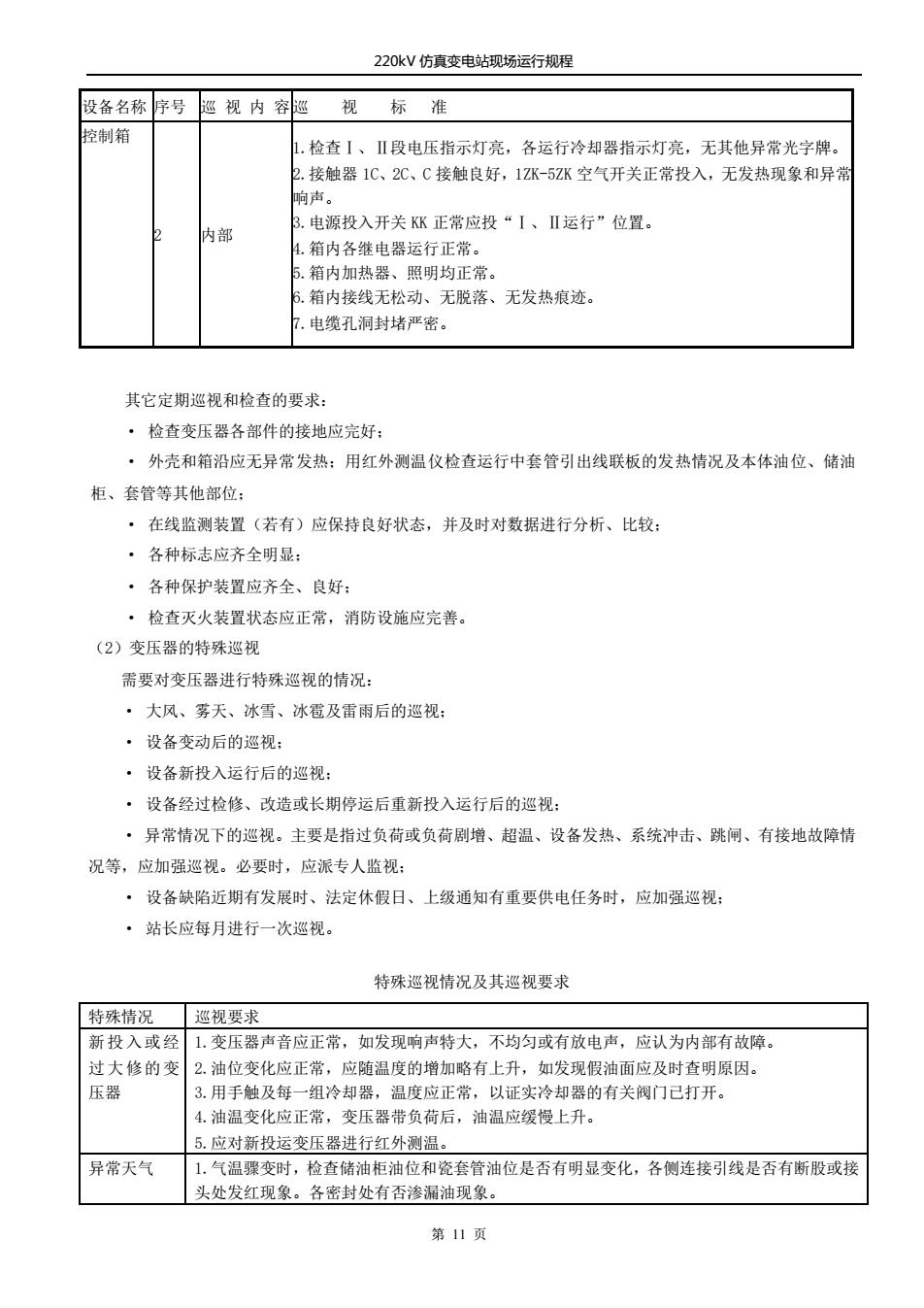

220kV 仿真变电站现场运行规程 第 11 页 设备名称 序号 巡 视 内 容巡 视 标 准 控制箱 2 内部 1.检查Ⅰ、Ⅱ段电压指示灯亮，各运行冷却器指示灯亮，无其他异常光字牌。 2.接触器 1C、2C、C 接触良好，1ZK-5ZK 空气开关正常投入，无发热现象和异常 响声。 3.电源投入开关 KK 正常应投“Ⅰ、Ⅱ运行”位置。 4.箱内各继电器运行正常。 5.箱内加热器、照明均正常。 6.箱内接线无松动、无脱落、无发热痕迹。 7.电缆孔洞封堵严密。 其它定期巡视和检查的要求： · 检查变压器各部件的接地应完好； · 外壳和箱沿应无异常发热；用红外测温仪检查运行中套管引出线联板的发热情况及本体油位、储油 柜、套管等其他部位； · 在线监测装置（若有）应保持良好状态，并及时对数据进行分析、比较； · 各种标志应齐全明显； · 各种保护装置应齐全、良好； · 检查灭火装置状态应正常，消防设施应完善。 （2）变压器的特殊巡视 需要对变压器进行特殊巡视的情况： · 大风、雾天、冰雪、冰雹及雷雨后的巡视； · 设备变动后的巡视； · 设备新投入运行后的巡视； · 设备经过检修、改造或长期停运后重新投入运行后的巡视； · 异常情况下的巡视。主要是指过负荷或负荷剧增、超温、设备发热、系统冲击、跳闸、有接地故障情 况等，应加强巡视。必要时，应派专人监视； · 设备缺陷近期有发展时、法定休假日、上级通知有重要供电任务时，应加强巡视； · 站长应每月进行一次巡视。 特殊巡视情况及其巡视要求 特殊情况 巡视要求 新投入或经 过大修的变 压器 1.变压器声音应正常，如发现响声特大，不均匀或有放电声，应认为内部有故障。 2.油位变化应正常，应随温度的增加略有上升，如发现假油面应及时查明原因。 3.用手触及每一组冷却器，温度应正常，以证实冷却器的有关阀门已打开。 4.油温变化应正常，变压器带负荷后，油温应缓慢上升。 5.应对新投运变压器进行红外测温。 异常天气 1.气温骤变时，检查储油柜油位和瓷套管油位是否有明显变化，各侧连接引线是否有断股或接 头处发红现象。各密封处有否渗漏油现象
220kV仿真变电站现场运行规程 2.雷雨、冰雹后，检查引线摆动情况及有无断股，设备上有无其他杂物，瓷套管有无放电痕迹 及破裂现象，避雷器放电记录仪动作情况 3浓雾、毛毛雨时，检查瓷套管有无沿表面闪络和放电，大雾天气重点监视污秽瓷质部分。各 接头在小雨中和下雪后不应有水蒸气上升或立即融化现象，否则表示该接头运行温度比较高， 应用红外线测温仪讲一步检查其实际情况 4下雪天气应根据积雪融化情况检查接头发热部位。检查引线积雪情况，为防止套管因过度受 力引起套管破裂和渗漏油等现象，应及时处理引线过多的积雪和冰柱。 5.高温天气应检查油温、油位、油色和冷却器运行是否正常。必要时，可启动备用冷却器。 6.大风天气检查导引线风摆情况，确认外部无异物，是否可能悬挂杂物，如有杂物应及时清理 异常情况 在变压器运行中发现不正常现象时， 应设法尽快消除 并报告上级部门和做好记录。 1,系统发生外部短路故障后，或中性点不接地系统发生单相接地时，应加强监视变压器的状况 2运行中变压器冷却系统发生故障，切除全部冷却器时，应迅速汇报有关人员，尽快查明原因。 在许可时间内采取错施恢复冷却器正常运行。 3.变压器顶层油温异常升高，超过制造厂规定或75℃，应按以下步骤检查处理： (1)检查变压器的负载和冷却介质的温度，并与在同一负载和冷却介质温度下正常的温度核对： (2)核对温度测量装置： (3)检查变压器冷却装置。 4.若温度升高的原因是由于冷却系统的故障，且在运行中无法修理者，应将变压器停运修理 若不能立即停运修理，则应将变压器的负载调整至规程规定的允许运行温度下的相应容量。在 正常负载和冷却条件下，变压器温度不正常并不断上升，且经检查证明温度指示正确，则认为 变压器已发生内部故障，应立即将变压器停运。 5.变压器渗油应根据不同的部位来判断。 6瓦斯继电器中有气体，应密切观察气体的增量为判断变压器产生气体的原因，必要时，取瓦 斯气体和变压器本体油进行色谱分析，综合判断。 7,变压器发生短路故障或穿越性故障时，应检查变压器有无喷油，油色是否变黑，油温是否正 常，电气连接部分有无发热、熔断，瓷质外绝缘有无破裂，接地引下线等有无烧断及绕组是否 变形 8.不接地系统发生单相接地故障运行时，应监视消弧线圈和接有消弧线圈的变压器的运行情 过载 1恋压器的伤指过允许的正常伤荷时，值许人品应及时汇报调府」 2.变压器过负荷运行时，应检查并记录负荷电流，检查油温和油位的变化，检查变压器声音无 否正常、接头是否发热、冷却装置投入量是否足够、运行是否正常，防爆膜、压力释放器是否 动作过。 3当有载调压变压器过载1,2倍运行时，禁止分接开关变换操作应闭锁。 4.2.3变压器正常运行操作注意事项 ()主变压器送电操作前，应将变压器中性点接地刀闸合上，送电结束后，根据运行方式，保留或断开该中性 接地点。 ②)变压器送电时，先送电源侧，后送负荷侧，停电时操作顺序相反。 (③)操作中切除轻载变压器时，应先切除电容器，投入时应先投变压器，再投电容器组，禁止变压器和电容器 同时投切或回路中接有电容器组时投切变压器。 (④)强油风冷变压器投入运行前，应先启动冷却装置，正常后方可投入变压器 第12页

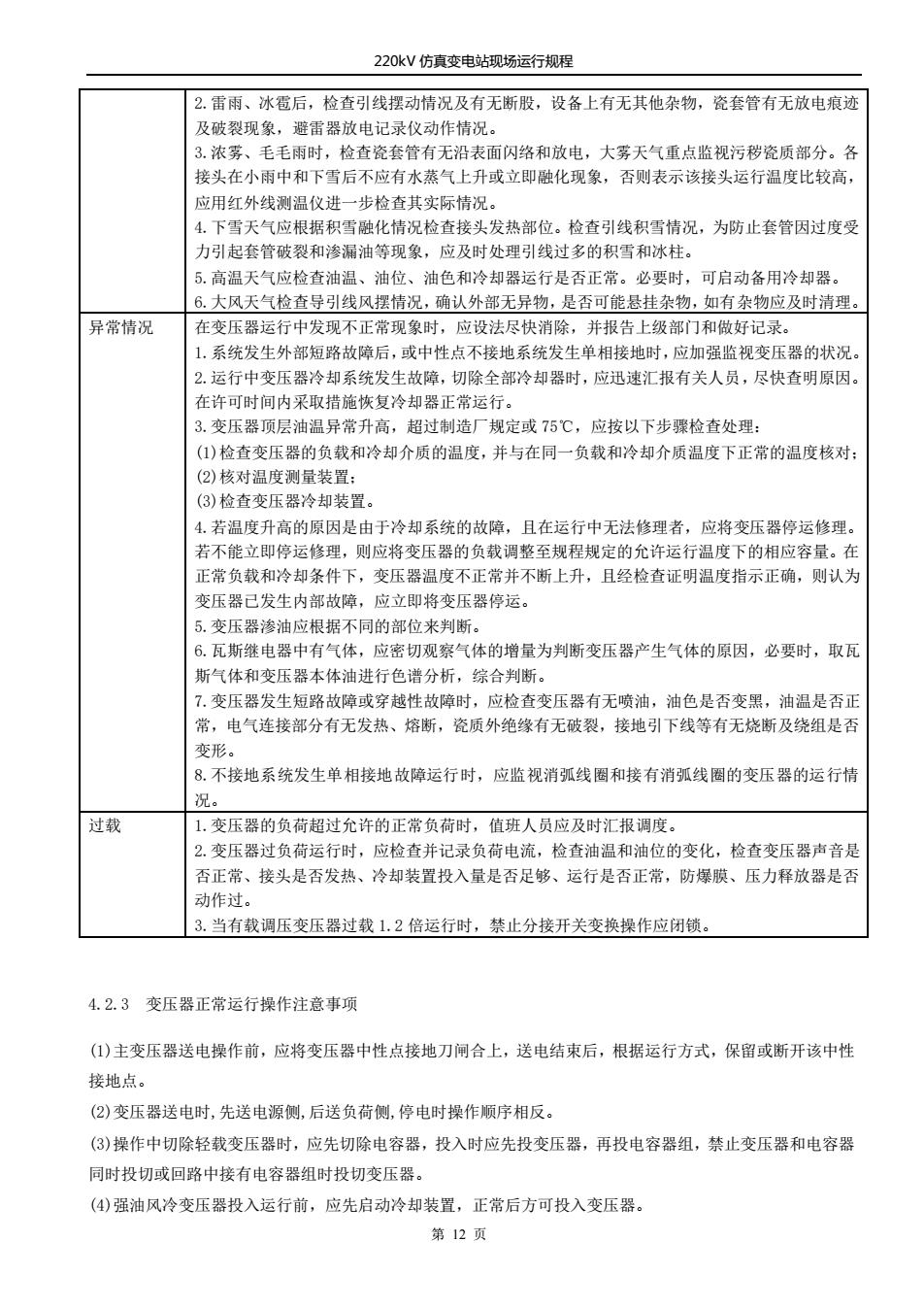

220kV 仿真变电站现场运行规程 第 12 页 2.雷雨、冰雹后，检查引线摆动情况及有无断股，设备上有无其他杂物，瓷套管有无放电痕迹 及破裂现象，避雷器放电记录仪动作情况。 3.浓雾、毛毛雨时，检查瓷套管有无沿表面闪络和放电，大雾天气重点监视污秽瓷质部分。各 接头在小雨中和下雪后不应有水蒸气上升或立即融化现象，否则表示该接头运行温度比较高， 应用红外线测温仪进一步检查其实际情况。 4.下雪天气应根据积雪融化情况检查接头发热部位。检查引线积雪情况，为防止套管因过度受 力引起套管破裂和渗漏油等现象，应及时处理引线过多的积雪和冰柱。 5.高温天气应检查油温、油位、油色和冷却器运行是否正常。必要时，可启动备用冷却器。 6.大风天气检查导引线风摆情况，确认外部无异物，是否可能悬挂杂物，如有杂物应及时清理。 异常情况 在变压器运行中发现不正常现象时，应设法尽快消除，并报告上级部门和做好记录。 1.系统发生外部短路故障后，或中性点不接地系统发生单相接地时，应加强监视变压器的状况。 2.运行中变压器冷却系统发生故障，切除全部冷却器时，应迅速汇报有关人员，尽快查明原因。 在许可时间内采取措施恢复冷却器正常运行。 3.变压器顶层油温异常升高，超过制造厂规定或 75℃，应按以下步骤检查处理： (1)检查变压器的负载和冷却介质的温度，并与在同一负载和冷却介质温度下正常的温度核对； (2)核对温度测量装置； (3)检查变压器冷却装置。 4.若温度升高的原因是由于冷却系统的故障，且在运行中无法修理者，应将变压器停运修理。 若不能立即停运修理，则应将变压器的负载调整至规程规定的允许运行温度下的相应容量。在 正常负载和冷却条件下，变压器温度不正常并不断上升，且经检查证明温度指示正确，则认为 变压器已发生内部故障，应立即将变压器停运。 5.变压器渗油应根据不同的部位来判断。 6.瓦斯继电器中有气体，应密切观察气体的增量为判断变压器产生气体的原因，必要时，取瓦 斯气体和变压器本体油进行色谱分析，综合判断。 7.变压器发生短路故障或穿越性故障时，应检查变压器有无喷油，油色是否变黑，油温是否正 常，电气连接部分有无发热、熔断，瓷质外绝缘有无破裂，接地引下线等有无烧断及绕组是否 变形。 8.不接地系统发生单相接地故障运行时，应监视消弧线圈和接有消弧线圈的变压器的运行情 况。 过载 1.变压器的负荷超过允许的正常负荷时，值班人员应及时汇报调度。 2.变压器过负荷运行时，应检查并记录负荷电流，检查油温和油位的变化，检查变压器声音是 否正常、接头是否发热、冷却装置投入量是否足够、运行是否正常，防爆膜、压力释放器是否 动作过。 3.当有载调压变压器过载 1.2 倍运行时，禁止分接开关变换操作应闭锁。 4.2.3 变压器正常运行操作注意事项 (1)主变压器送电操作前，应将变压器中性点接地刀闸合上，送电结束后，根据运行方式，保留或断开该中性 接地点。 (2)变压器送电时,先送电源侧,后送负荷侧,停电时操作顺序相反。 (3)操作中切除轻载变压器时，应先切除电容器，投入时应先投变压器，再投电容器组，禁止变压器和电容器 同时投切或回路中接有电容器组时投切变压器。 (4)强油风冷变压器投入运行前，应先启动冷却装置，正常后方可投入变压器
220kV仿真变电站现场运行规程 (⑤)主变风冷却器投入的数量应按照厂规定和现场条件确定，在冬季上层油温过低时，允许停止部分冷却器的 运行，但至少应有两组运行，每侧各一组。变压器温升超过55℃时，应开启全部冷却器。 (⑥)强油风冷变压器在规定的冷却条件下，可按铭牌规定连续运行，但上层油温不得超过75℃。 (7)运行中的变压器加油滤油更换呼吸器硅胶等工作时，应将重瓦斯保护改接信号，工作完毕无异常后，再投 入跳闸位置。变压器发生内部放障跳闸后，应立即将冷却器切除（自投装置失灵时）。 (⑧)运行人员根据电压情况调整变压器有载调压分接开关时，应经值班调度员许可后进行，每调一个分头的时 间间隔不应小于1分钟，主变分接头位置调整应按以下规定执行。下列情况下不许调整变压器有载调压装置 的分接开关： a、变压器过负荷运行时： b、有载调压装置轻瓦斯保护频繁出现信号时： c、有载调压装置的油标无油时： d、调压次数超过规定： e、调压装置发生异常时。 (⑨)变压器因内部故障跳闸后，运行人员应立即关闭冷却系统油泵。 (10)变压器的投运和停运操作应遵守下列各项规定： a、变压器投入运行时，应选择保护完备和励磁涌流较小的电源侧进行充电。停电时，先停低中压侧，后 停高压侧。 b、新建或大修改造后的变压器，应核相无误后才能与其他变压器并列运行 C、在投运变压器前应确认变压器及其保护装置在良好状态，具备运行条件。 d、变压器外部应无异物，临时地线己拆除，分接开关位置正确，各阀门均打开。 e、强油循环变压器投运时应逐台投入冷却器，并按负载情况控制投入冷却器的台数。 (11)变压器有载调压在线净油装置运行规定： a、正常运行时，应将在线净油装置手动自动切换开关改投到自动位置： b、该装置在最初投入或更换滤芯后应将有载分接开关瓦斯保护压板投信号位置，瓦斯继电器无气体后， 再投跳闸位置： c、装置投运后，在巡视检查设备时，同时检查装置运行情况： d、装置发压差装置报警时，应停用滤油机并报重要缺陷： ©、在每次调压后自动启动滤油，时间为30分钟，在监控机上有滤油机启动和复归的信号： f、滤油机投入运行后必须连续运行24小时： 8、运行中调整油位、添加油、更换滤芯等工作可不退出重瓦斯保护，但在工作前，应将装置电源断开， 关掉进、出油管阀门。 (12)瓦斯气体取气方法： a、将取气针管内的气体排尽，并检查该装置有无漏气现象，如漏气应采取措施密封。 b、将针管前面的软管接入瓦斯继电器的排气孔，缓慢松开排气阀。 c、取气时由两人进行，一人监护，一人取气。 、取气结束后，应将取气装置的软管打一个结，并用凡士林将针管尾部糊住，防止气体漏气。 第13页

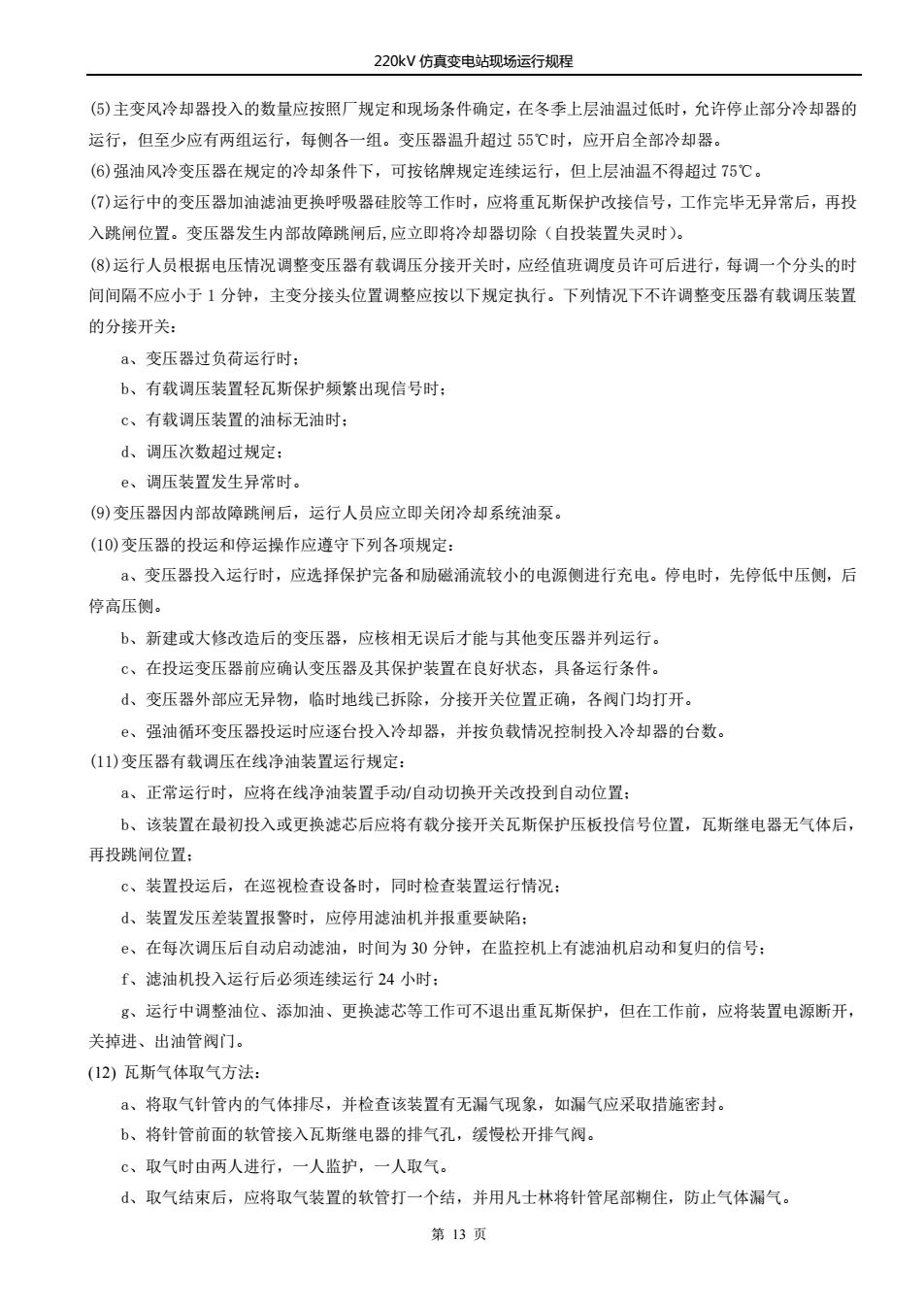

220kV 仿真变电站现场运行规程 第 13 页 (5)主变风冷却器投入的数量应按照厂规定和现场条件确定，在冬季上层油温过低时，允许停止部分冷却器的 运行，但至少应有两组运行，每侧各一组。变压器温升超过 55℃时，应开启全部冷却器。 (6)强油风冷变压器在规定的冷却条件下，可按铭牌规定连续运行，但上层油温不得超过 75℃。 (7)运行中的变压器加油滤油更换呼吸器硅胶等工作时，应将重瓦斯保护改接信号，工作完毕无异常后，再投 入跳闸位置。变压器发生内部故障跳闸后,应立即将冷却器切除（自投装置失灵时）。 (8)运行人员根据电压情况调整变压器有载调压分接开关时，应经值班调度员许可后进行，每调一个分头的时 间间隔不应小于 1 分钟，主变分接头位置调整应按以下规定执行。下列情况下不许调整变压器有载调压装置 的分接开关： a、变压器过负荷运行时； b、有载调压装置轻瓦斯保护频繁出现信号时； c、有载调压装置的油标无油时； d、调压次数超过规定； e、调压装置发生异常时。 (9)变压器因内部故障跳闸后，运行人员应立即关闭冷却系统油泵。 (10)变压器的投运和停运操作应遵守下列各项规定： a、变压器投入运行时，应选择保护完备和励磁涌流较小的电源侧进行充电。停电时，先停低中压侧，后 停高压侧。 b、新建或大修改造后的变压器，应核相无误后才能与其他变压器并列运行。 c、在投运变压器前应确认变压器及其保护装置在良好状态，具备运行条件。 d、变压器外部应无异物，临时地线已拆除，分接开关位置正确，各阀门均打开。 e、强油循环变压器投运时应逐台投入冷却器，并按负载情况控制投入冷却器的台数。 (11)变压器有载调压在线净油装置运行规定： a、正常运行时，应将在线净油装置手动/自动切换开关改投到自动位置； b、该装置在最初投入或更换滤芯后应将有载分接开关瓦斯保护压板投信号位置，瓦斯继电器无气体后， 再投跳闸位置； c、装置投运后，在巡视检查设备时，同时检查装置运行情况； d、装置发压差装置报警时，应停用滤油机并报重要缺陷； e、在每次调压后自动启动滤油，时间为 30 分钟，在监控机上有滤油机启动和复归的信号； f、滤油机投入运行后必须连续运行 24 小时； g、运行中调整油位、添加油、更换滤芯等工作可不退出重瓦斯保护，但在工作前，应将装置电源断开， 关掉进、出油管阀门。 (12) 瓦斯气体取气方法： a、将取气针管内的气体排尽，并检查该装置有无漏气现象，如漏气应采取措施密封。 b、将针管前面的软管接入瓦斯继电器的排气孔，缓慢松开排气阀。 c、取气时由两人进行，一人监护，一人取气。 d、取气结束后，应将取气装置的软管打一个结，并用凡士林将针管尾部糊住，防止气体漏气
220kV仿真变电站现场运行规程 ©、运行人员取气后，应妥善保管，尽快交有关专业人员进行鉴定试验。 (13)主变压器冷却器全停时，允许带额定负载运行20加in，如20min后顶层油温尚未达到75℃，则允许 上升到75℃，但在这种情况下运行的最长时间不得超过1h (14)强油循环的冷却系统必须有两个独立的工作电源并能自动切换，当工作电源发生故障时，应自动投入 备用电源并发出音响及灯光信号，如不能自动投入时，应手动投入。 、当冷却装置的两个电源都失电时，应迅速检查，如不能处理，参照第一条执行。 b、变压器运行时必须投入冷却器，空载或轻载时不应投入过多的冷却器（空载状态下允许短时不投），各 种负载下投入冷却器的台数应按厂家规定执行 c、变压器因内部故障跳闸后，运行人员应立即关闭冷却系统油泵。 (15)有载调压装置的操作应在得到值班调度员的许可。 、有载调压变压器并列运行时，应同时调整，同时监视分接开关位置及电压的变化。 b、在调整主变分接头时出现位置不停时，应立即按急停按钮，然后手动摇到适当位置。 c、在主变过负荷时，不准进行有载调压。 4.3断路器运行操作注意事项 4.3.1断路器作用和组成 (1)断路器主要用于输电线路的控制、保护及母线联络：接通或断开正常运行中的空载电流和负荷电流，当 电网发生故障时，与保护及自动装置相配合，迅速自动的切断故障电流，保证无故障设备的正常运行，以减少 停电范围，防止事故扩大。通常由导流部分、灭弧部分、绝缘部分、操作机构部分组成。 (2)本站断路器由三个分立的极柱，每个断路器极柱由三个主要部分组成。底部是操作机构，装在合金制成 的机构箱中：操作机构箱上部是中空的支持绝缘瓷套，绝缘操作杆穿过其中：断路器极柱的顶部是灭弧单元。 断路器极柱安装在三个分立式的热镀锌支架上。内部永久地充以SF。气体，每个极柱上装有：度继电器来监 视压力。断路器采用FK31型电动机储能的弹簧操作机构。 (3)断路器配置情况 251仿一线、252仿二线、254仿四线、25仿五线、2011号主变、2022号主变采用HP245B1型（北京 ABB高压开关有限公司)：253仿三线采用3AP1FI型（西门子）。 1号主变101、153仿七线、154仿八线、155仿九线采用LW36-126型（北京北开电气股份有限公司）：152 仿六线采用LW46-126/T3150-40(湖南天度高压开关电器公司)：151联络线、2号主变102采用 LW52-126/T3150-40(大连瓦房店高压开关有限公司)： 1号主变301甲、301乙、2号主变302甲、302乙、300所变、351馈一线、352馈二线、355电容器1、 356馈三线、357馈四线、360电容器1I、361馈五线、362馈六线、365电容器III、366馈七线、367馈八 线、370电容器IV采用SIMC0S金属铠装/封闭式开关柜KYN10-40.5-33(北京北开电气股份有限公司) 第14页

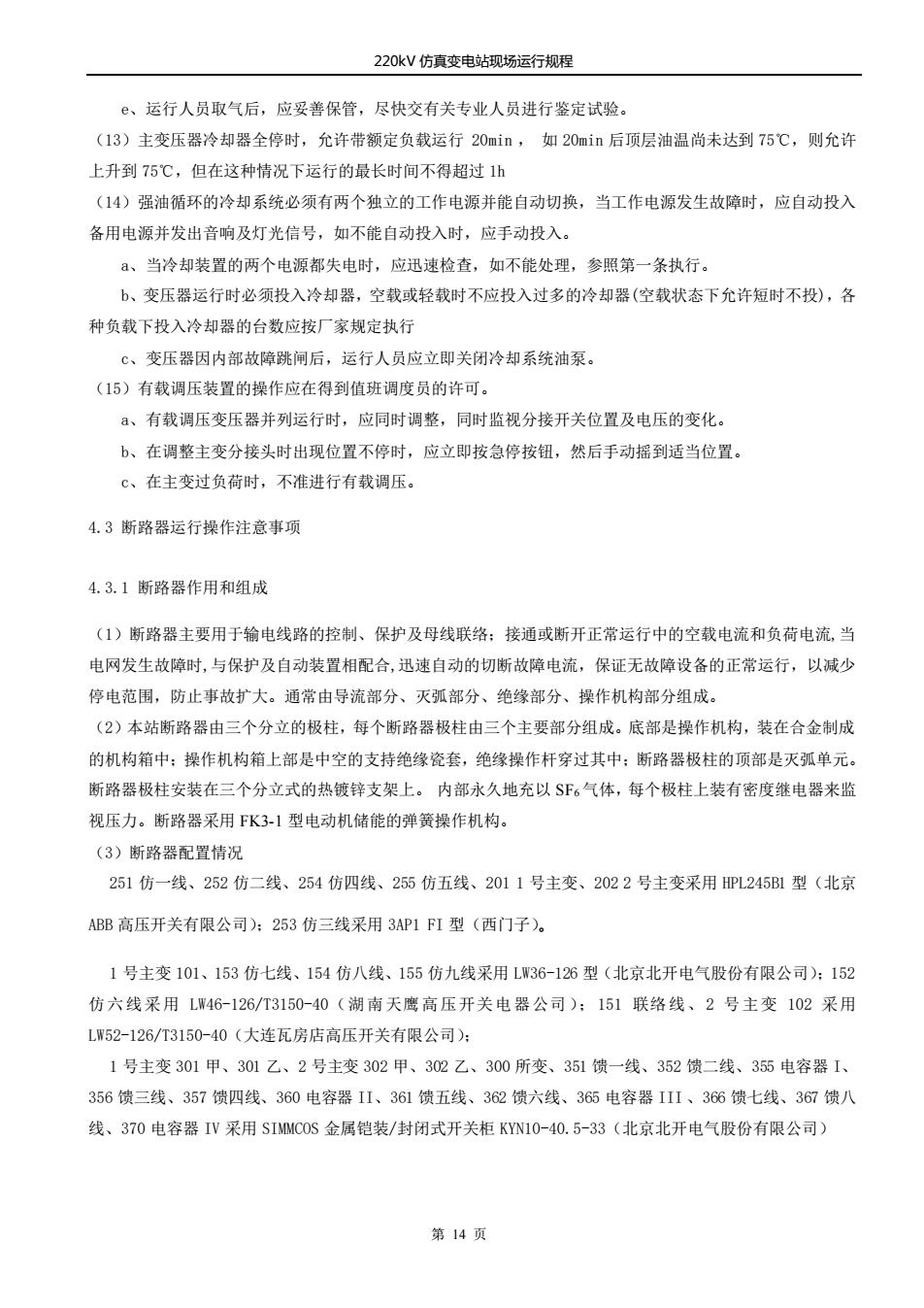

220kV 仿真变电站现场运行规程 第 14 页 e、运行人员取气后，应妥善保管，尽快交有关专业人员进行鉴定试验。 （13）主变压器冷却器全停时，允许带额定负载运行 20min ， 如 20min 后顶层油温尚未达到 75℃，则允许 上升到 75℃，但在这种情况下运行的最长时间不得超过 1h （14）强油循环的冷却系统必须有两个独立的工作电源并能自动切换，当工作电源发生故障时，应自动投入 备用电源并发出音响及灯光信号，如不能自动投入时，应手动投入。 a、当冷却装置的两个电源都失电时，应迅速检查，如不能处理，参照第一条执行。 b、变压器运行时必须投入冷却器，空载或轻载时不应投入过多的冷却器(空载状态下允许短时不投)，各 种负载下投入冷却器的台数应按厂家规定执行 c、变压器因内部故障跳闸后，运行人员应立即关闭冷却系统油泵。 （15）有载调压装置的操作应在得到值班调度员的许可。 a、有载调压变压器并列运行时，应同时调整，同时监视分接开关位置及电压的变化。 b、在调整主变分接头时出现位置不停时，应立即按急停按钮，然后手动摇到适当位置。 c、在主变过负荷时，不准进行有载调压。 4.3 断路器运行操作注意事项 4.3.1 断路器作用和组成 （1）断路器主要用于输电线路的控制、保护及母线联络；接通或断开正常运行中的空载电流和负荷电流,当 电网发生故障时,与保护及自动装置相配合,迅速自动的切断故障电流，保证无故障设备的正常运行，以减少 停电范围，防止事故扩大。通常由导流部分、灭弧部分、绝缘部分、操作机构部分组成。 （2）本站断路器由三个分立的极柱，每个断路器极柱由三个主要部分组成。底部是操作机构，装在合金制成 的机构箱中；操作机构箱上部是中空的支持绝缘瓷套，绝缘操作杆穿过其中；断路器极柱的顶部是灭弧单元。 断路器极柱安装在三个分立式的热镀锌支架上。 内部永久地充以 SF6 气体，每个极柱上装有密度继电器来监 视压力。断路器采用 FK3-1 型电动机储能的弹簧操作机构。 （3）断路器配置情况 251 仿一线、252 仿二线、254 仿四线、255 仿五线、201 1 号主变、202 2 号主变采用 HPL245B1 型（北京 ABB 高压开关有限公司）；253 仿三线采用 3AP1 FI 型（西门子）。 1 号主变 101、153 仿七线、154 仿八线、155 仿九线采用 LW36-126 型（北京北开电气股份有限公司）；152 仿六线采用 LW46-126/T3150-40（湖南天鹰高压开关电器公司）；151 联络线、2 号主变 102 采用 LW52-126/T3150-40（大连瓦房店高压开关有限公司）； 1 号主变 301 甲、301 乙、2 号主变 302 甲、302 乙、300 所变、351 馈一线、352 馈二线、355 电容器 I、 356 馈三线、357 馈四线、360 电容器 II、361 馈五线、362 馈六线、365 电容器 III 、366 馈七线、367 馈八 线、370 电容器 IV 采用 SIMMCOS 金属铠装/封闭式开关柜 KYN10-40.5-33（北京北开电气股份有限公司）
