1、操作界面 （1)系统启动 （2)地点切换 2、主接线图 （1)设备图形符号、表示的状态 （2)接线形式 (3)运行方式：突出线路、母线和主变之间的连接关系 ##线路运行于林母线 ##主变运行于*母线 **母线和种母线并列（分列）运行 3、变电运行工作之一--一一监视和调整系统运行工况 监视内容： (1)监控机：一次设备连接状态、电气参数、异常或故障信号 (2)保护装置：（看课件讲解220典型保护屏） 了解保护配置 保护运行状态：装置信号灯、二次小开关、压板位置 (3)调整操作： 断路器（开关)遥控操作、就地操作 隔离开关（刀闸）遥控操作、就地操作 如何知道断路器（开关）或隔离开关（刀闸）确已断开？ 断路器（开关）或隔离开关（刀闸）位置影响哪些二次设备？
1、操作界面 （1）系统启动 （2）地点切换 2、主接线图 （1）设备图形符号、表示的状态 （2）接线形式 （3）运行方式：突出线路、母线和主变之间的连接关系 ##线路运行于**母线 ##主变运行于**母线 **母线和##母线并列(分列)运行 3、变电运行工作之一 ---- 监视和调整系统运行工况 监视内容： （1）监控机：一次设备连接状态、电气参数、异常或故障信号 （2）保护装置：（看课件讲解 220 典型保护屏） 了解保护配置 保护运行状态：装置信号灯、二次小开关、压板位置 (3)调整操作： 断路器（开关）遥控操作、就地操作 隔离开关（刀闸）遥控操作、就地操作 如何知道断路器（开关）或隔离开关（刀闸）确已断开？ 断路器（开关）或隔离开关（刀闸）位置影响哪些二次设备？

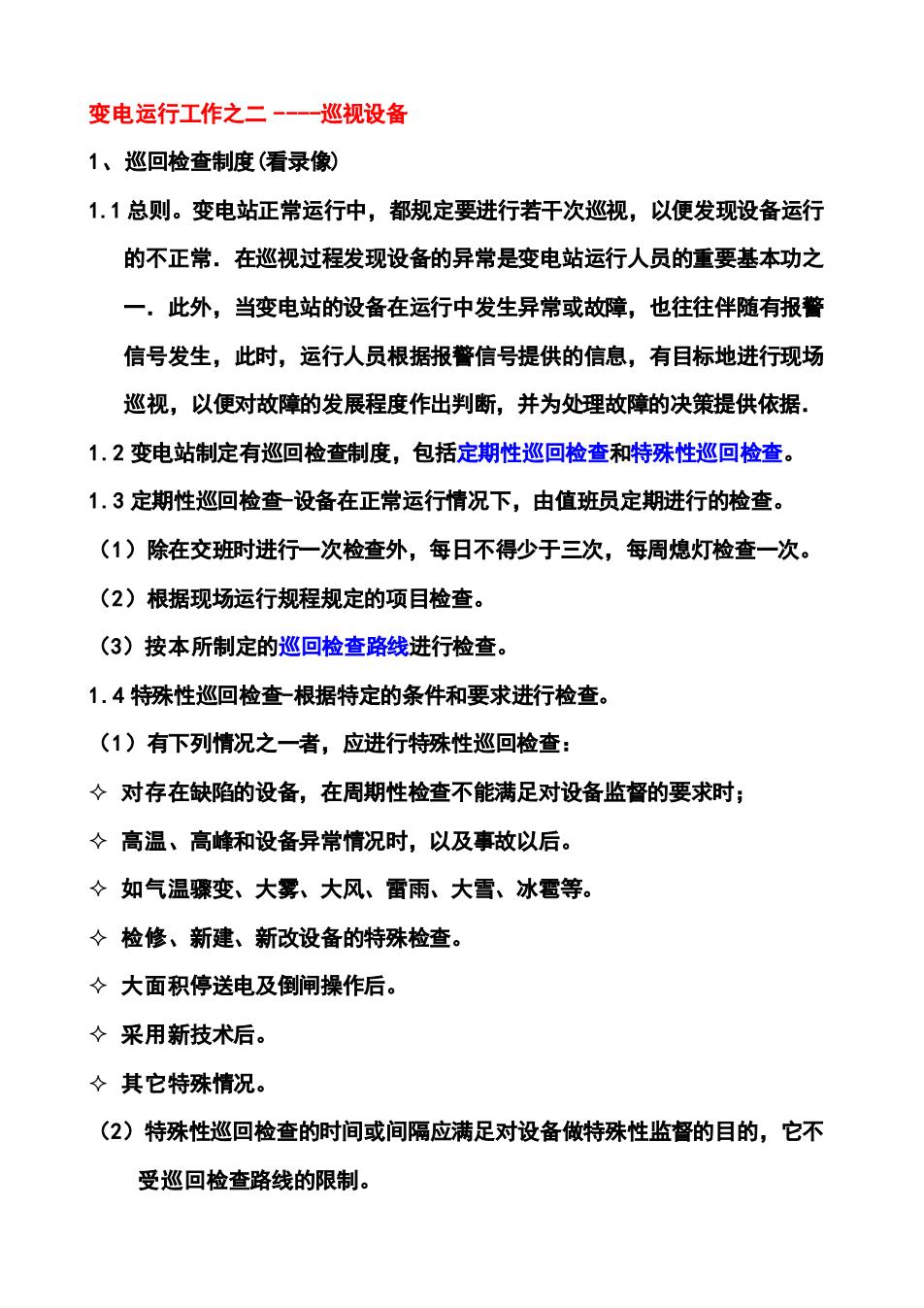

变电运行工作之二—巡视设备 1、巡回检查制度（看录像） 1.1总则。变电站正常运行中，都规定要进行若干次巡视，以便发现设备运行 的不正常，在巡视过程发现设备的异常是变电站运行人员的重要基本功之 一，此外，当变电站的设备在运行中发生异常或故障，也往往伴随有报警 信号发生，此时，运行人员根据报警信号提供的信息，有目标地进行现场 巡视，以便对故障的发展程度作出判断，并为处理故障的决策提供依据， 1.2变电站制定有巡回检查制度，包括定期性巡回检查和特殊性巡回检查。 1.3定期性巡回检查-设备在正常运行情况下，由值班员定期进行的检查。 (1)除在交班时进行一次检查外，每日不得少于三次，每周熄灯检查一次。 (2)根据现场运行规程规定的项目检查。 (3)按本所制定的巡回检查路线进行检查： 1.4特殊性巡回检查-根据特定的条件和要求进行检查。 （1)有下列情况之一者，应进行特殊性巡回检查： ◇对存在缺陷的设备，在周期性检查不能满足对设备监督的要求时： ◇高温、高峰和设备异常情况时，以及事故以后。 ◇如气温骤变、大雾、大风、雷雨、大雪、冰雹等。 ◇检修、新建、新改设备的特殊检查。 令大面积停送电及倒闸操作后。 ◇采用新技术后： ◇其它特殊情况。 (2)特殊性巡回检查的时间或间隔应满足对设备做特殊性监督的目的，它不 受巡回检查路线的限制
变电运行工作之二 ----巡视设备 1、巡回检查制度(看录像) 1.1 总则。变电站正常运行中，都规定要进行若干次巡视，以便发现设备运行 的不正常．在巡视过程发现设备的异常是变电站运行人员的重要基本功之 一．此外，当变电站的设备在运行中发生异常或故障，也往往伴随有报警 信号发生，此时，运行人员根据报警信号提供的信息，有目标地进行现场 巡视，以便对故障的发展程度作出判断，并为处理故障的决策提供依据． 1.2 变电站制定有巡回检查制度，包括定期性巡回检查和特殊性巡回检查。 1.3 定期性巡回检查-设备在正常运行情况下，由值班员定期进行的检查。 （1）除在交班时进行一次检查外，每日不得少于三次，每周熄灯检查一次。 （2）根据现场运行规程规定的项目检查。 （3）按本所制定的巡回检查路线进行检查。 1.4 特殊性巡回检查-根据特定的条件和要求进行检查。 （1）有下列情况之一者，应进行特殊性巡回检查： 对存在缺陷的设备，在周期性检查不能满足对设备监督的要求时； 高温、高峰和设备异常情况时，以及事故以后。 如气温骤变、大雾、大风、雷雨、大雪、冰雹等。 检修、新建、新改设备的特殊检查。 大面积停送电及倒闸操作后。 采用新技术后。 其它特殊情况。 （2）特殊性巡回检查的时间或间隔应满足对设备做特殊性监督的目的，它不 受巡回检查路线的限制
1.5变电站站长（班长）应每天对设备进行监督性巡回检查一次（休息日除外）。 1.6每次巡回检查中发现的设备缺陷及其发展情况应及时正确地记录在设备缺 陷记录薄中，并报告工区。 2、定期性巡回检查项目 （1)巡视设备：变压器、开关、母线、刀闸、互感器、避雷器、电缆 (2)巡视检查方法：看、听、触、嗅 (3)一般巡视点 监视仪表或指示标记：温度表、压力表、油位计、计数器等 套管或支柱绝缘子：绝缘和支撑，裂纹、污秽、放电闪络 充油设备：渗漏，接缝处、放油阀 电缆或设备连接的接头：发热，测温仪 3、各设备的巡视要求（看课件） 设备部件名称正常状态的标准 没有塑纹 闪络、断裂 75% 接头温度小于70度，没有接头变色、导线新股、线夹新裂、搭接物 接地引线 没有锈蚀、熔断
1.5 变电站站长（班长）应每天对设备进行监督性巡回检查一次（休息日除外）。 1.6 每次巡回检查中发现的设备缺陷及其发展情况应及时正确地记录在设备缺 陷记录薄中，并报告工区。 2、定期性巡回检查项目 （1）巡视设备：变压器、开关、母线、刀闸、互感器、避雷器、电缆 （2）巡视检查方法：看、听、触、嗅 （3）一般巡视点 监视仪表或指示标记：温度表、压力表、油位计、计数器等 套管或支柱绝缘子：绝缘和支撑，裂纹、污秽、放电闪络 充油设备：渗漏，接缝处、放油阀 电缆或设备连接的接头：发热，测温仪 3、各设备的巡视要求（看课件） 设备部件名称 正常状态的标准 瓷质 没有 裂纹 、 闪络 、 断裂 油位 25 ~ 75% 接头 接头温度小于 70 度,没有接头变色、导线断股、线夹断裂、搭接物 泄漏电流 20 ~ 120 mA 接地引线 没有锈蚀、熔断

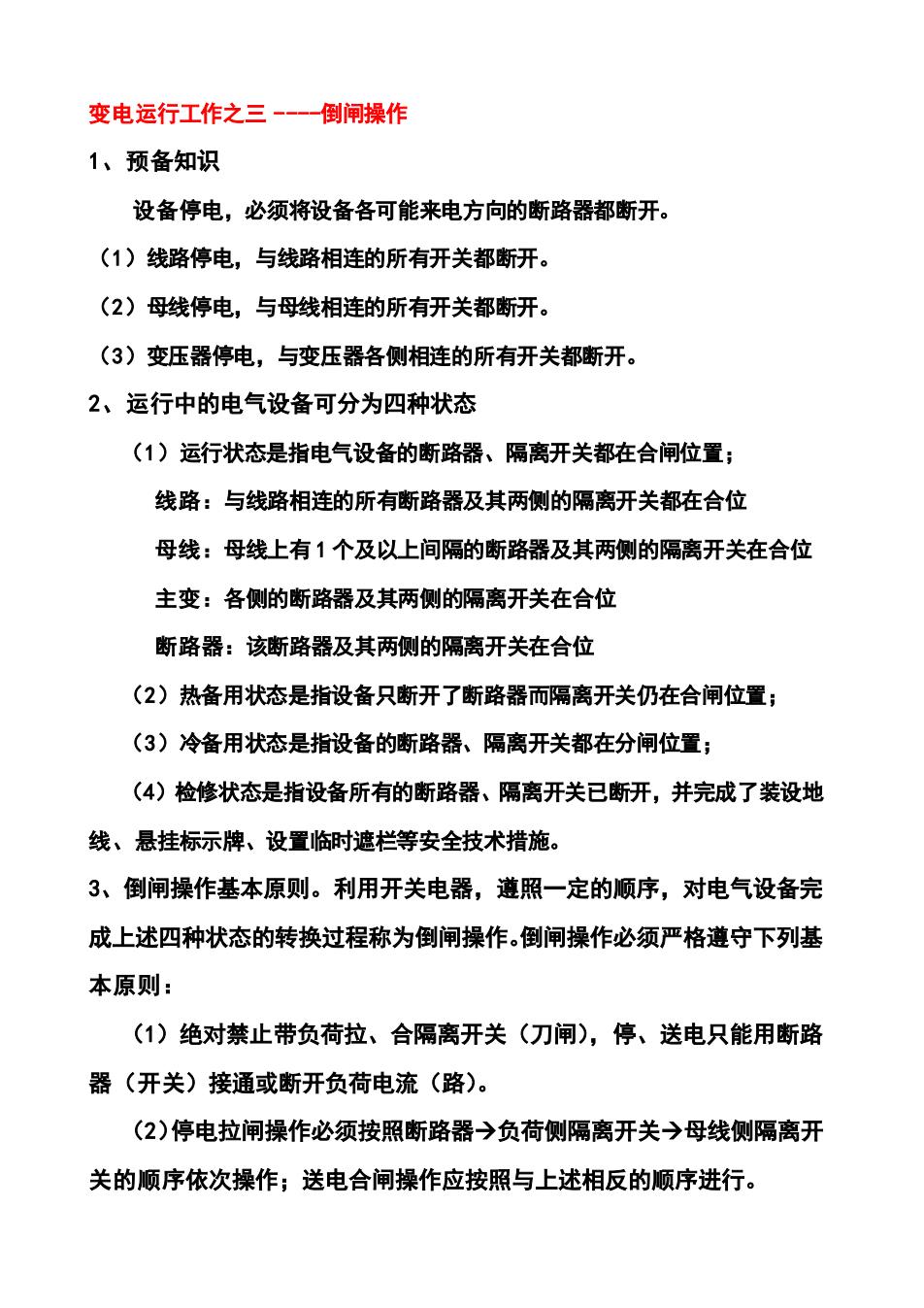

变电运行工作之三一—倒闸操作 1、预备知识 设备停电，必须将设备各可能来电方向的断路器都断开。 （1)线路停电，与线路相连的所有开关都断开。 (2)母线停电，与母线相连的所有开关都断开。 （3)变压器停电，与变压器各侧相连的所有开关都断开。 2、运行中的电气设备可分为四种状态 (1)运行状态是指电气设备的断路器、隔离开关都在合闸位置； 线路：与线路相连的所有断路器及其两侧的隔离开关都在合位 母线：母线上有1个及以上间隔的断路器及其两侧的隔离开关在合位 主变：各侧的断路器及其两侧的隔离开关在合位 断路器：该断路器及其两侧的隔离开关在合位 (2)热备用状态是指设备只断开了断路器而隔离开关仍在合闸位置； (3)冷备用状态是指设备的断路器、隔离开关都在分闸位置； (4)检修状态是指设备所有的断路器、隔离开关已断开，并完成了装设地 线、悬挂标示牌、设置临时遮栏等安全技术措施。 3、倒闸操作基本原则。利用开关电器，遵照一定的顺序，对电气设备完 成上述四种状态的转换过程称为倒闸操作。倒闸操作必须严格遵守下列基 本原则： (1)绝对禁止带负荷拉、合隔离开关（刀闸），停、送电只能用断路 器（开关）接通或断开负荷电流（路）。 (2)停电拉闸操作必须按照断路器→负荷侧隔离开关→母线侧隔离开 关的顺序依次操作；送电合闸操作应按照与上述相反的顺序进行
变电运行工作之三 ----倒闸操作 1、预备知识 设备停电，必须将设备各可能来电方向的断路器都断开。 （1）线路停电，与线路相连的所有开关都断开。 （2）母线停电，与母线相连的所有开关都断开。 （3）变压器停电，与变压器各侧相连的所有开关都断开。 2、运行中的电气设备可分为四种状态 （1）运行状态是指电气设备的断路器、隔离开关都在合闸位置； 线路：与线路相连的所有断路器及其两侧的隔离开关都在合位 母线：母线上有 1 个及以上间隔的断路器及其两侧的隔离开关在合位 主变：各侧的断路器及其两侧的隔离开关在合位 断路器：该断路器及其两侧的隔离开关在合位 （2）热备用状态是指设备只断开了断路器而隔离开关仍在合闸位置； （3）冷备用状态是指设备的断路器、隔离开关都在分闸位置； （4）检修状态是指设备所有的断路器、隔离开关已断开，并完成了装设地 线、悬挂标示牌、设置临时遮栏等安全技术措施。 3、倒闸操作基本原则。利用开关电器，遵照一定的顺序，对电气设备完 成上述四种状态的转换过程称为倒闸操作。倒闸操作必须严格遵守下列基 本原则： （1）绝对禁止带负荷拉、合隔离开关（刀闸），停、送电只能用断路 器（开关）接通或断开负荷电流（路）。 （2）停电拉闸操作必须按照断路器→负荷侧隔离开关→母线侧隔离开 关的顺序依次操作；送电合闸操作应按照与上述相反的顺序进行
(3)利用等电位原理，可以用隔离开关拉、合无阻抗的并联支路。 (4)隔离开关只能按规定接通或断开小电流电路：如避雷器电路：电 压互感器电路；一定电压等级一定长度的空载线路；一定电压等级、一定 容量的空载变压器。但上述操作必须严格按现场操作规程的规定执行。 4、误操作类型及其防误措施 (1)变电站的正常倒闸操作是值班人员最重要，同时也是最基本的技能。 若发生误操作会导致设备的损坏、危及人身安全，甚至造成大面积停电。 (2)误操作归纳起来分为五类： 带负荷拉合刀闸、 带接地刀或接地线合刀闸、 带负荷挂地线或合接地刀闸， 误拉开关、 误入带电间隔 通常所说的“五防”，就是防止发生这五种误操作，倒闸操作不违反 “五防”，就不会发生重大事故。 (3)防止发生“五防”，需要不断完善技术措施和严格执行组织措施。技 术措施是在开关和刀闸、接地刀和刀闸间装机械或电气闭锁装置。组织措 施是要认真执行操作票制度和监护制度。 (4)写操作票，需要掌握电气设备的停送电规律、倒闸操作的一般规定， 并对本站设备熟记于心： 5、线路的操作 线路停电拉闸时，应按照开关、线路侧刀闸、母线侧刀闸的顺序依次操作。送 电合闸的顺序与停电拉闸时的顺序相反
（3）利用等电位原理，可以用隔离开关拉、合无阻抗的并联支路。 （4）隔离开关只能按规定接通或断开小电流电路：如避雷器电路；电 压互感器电路；一定电压等级一定长度的空载线路；一定电压等级、一定 容量的空载变压器。但上述操作必须严格按现场操作规程的规定执行。 4、误操作类型及其防误措施 （1）变电站的正常倒闸操作是值班人员最重要，同时也是最基本的技能。 若发生误操作会导致设备的损坏、危及人身安全，甚至造成大面积停电。 （2）误操作归纳起来分为五类： 带负荷拉合刀闸、 带接地刀或接地线合刀闸、 带负荷挂地线或合接地刀闸， 误拉开关、 误入带电间隔 通常所说的“五防”，就是防止发生这五种误操作，倒闸操作不违反 “五防”，就不会发生重大事故。 （3）防止发生“五防”，需要不断完善技术措施和严格执行组织措施。技 术措施是在开关和刀闸、接地刀和刀闸间装机械或电气闭锁装置。组织措 施是要认真执行操作票制度和监护制度。 （4）写操作票，需要掌握电气设备的停送电规律、倒闸操作的一般规定， 并对本站设备熟记于心。 5、线路的操作 线路停电拉闸时，应按照开关、线路侧刀闸、母线侧刀闸的顺序依次操作。送 电合闸的顺序与停电拉闸时的顺序相反
