220kV仿真变电站现场运行规程 85.335弘V1母故脑 …87 861号主变压器故障.…88 8.6.1故障原因 .88 8.6.2系统运行方式. …89 8.6.32016隔离开关BC相有搭接物..89 8.6.41号主变本体故障 .90 8.7本站越级跳闸故障.…91 8.71系统运行方式。，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，91 8.7.235kV351线路故障，351断路器拒动，使301甲断路器动作跳闸...91 8.7.335ky351线路故障，351线路保护拒动，使301甲断路器动作跳闸. …92 附表一1号主变及有载调压装置铭牌数据. ...94 附表二2号主变及有载调压装置铭牌数据..…95 附表三断路器铭牌数据.96 附表四陌离开关铭牌数据......96 附表五电流互感器铭牌数据… …96 附表六电压互感器铭牌数据。 …97 附表七电容器铭牌数据..97 附表八电容器用电抗器铭牌参数表.…97 附表九避雷器铭牌数据…97 附表十站用变铭牌数据..98 附表十一消孤线圈铭牌数据表… …98 附表十二消弧线圈有载分接开关铭牌数据表.…98 附图一220KV仿真站一次系统图.. ......99 附图二220KV仿真站站用系统图. ..100 附图三220KV仿真站直流系统图… …101
220kV 仿真变电站现场运行规程 8.5.3 35kVⅠ母故障...................................................................... 87 8.6 1号主变压器故障....................................................................... 88 8.6.1 故障原因.......................................................................... 88 8.6.2 系统运行方式...................................................................... 89 8.6.3 2016隔离开关BC相有搭接物.......................................................... 89 8.6.4 1号主变本体故障................................................................... 90 8.7 本站越级跳闸故障...................................................................... 91 8.7.1 系统运行方式...................................................................... 91 8.7.2 35kV 351线路故障，351断路器拒动，使301甲断路器动作跳闸............................ 91 8.7.3 35kV 351线路故障，351线路保护拒动，使301甲断路器动作跳闸.......................... 92 附表一 1号主变及有载调压装置铭牌数据....................................................... 94 附表二 2号主变及有载调压装置铭牌数据....................................................... 95 附表三 断路器铭牌数据...................................................................... 96 附表四 隔离开关铭牌数据.................................................................... 96 附表五 电流互感器铭牌数据.................................................................. 96 附表六 电压互感器铭牌数据.................................................................. 97 附表七 电容器铭牌数据...................................................................... 97 附表八 电容器用电抗器铭牌参数表............................................................ 97 附表九 避雷器铭牌数据...................................................................... 97 附表十 站用变铭牌数据...................................................................... 98 附表十一 消弧线圈铭牌数据表................................................................ 98 附表十二 消弧线圈有载分接开关铭牌数据表.................................................... 98 附图一 220KV仿真站一次系统图............................................................... 99 附图二 220KV仿真站站用系统图.............................................................. 100 附图三 220KV仿真站直流系统图.............................................................. 101
220kV仿真变电站现场运行规程 1适用范围及规范性引用文件 1.1适用范围 本规程适用于220kV仿真变电站的现场操作、设备异常及事故处理、运行维护管理。 1.2规范性引用文件 本规程依据《电业安全工作规程》、《电气事故处理规程》、《调度管理规程》、《变电运行规程》及部颁有 关的反事故技术措施和其他专业规程，并结合本站实际情况制定。 2设备概况 2.1变电站的性质、主设备接线方式、控制方式 (1)220kV仿真变电站在电网上居重要地位，252仿二线、253仿三线与220kV输电网相连，255仿五线和 152仿六线与风电场相连，在地区电网中属于负荷变电站。 (2)本站安装有180000kVA主变压器2台，电压等级为220/110/35kV(电气主接线见附图一)，是具有“五 遥”功能的综合自动化变电站。 2,2主变压器及无功设备容量、进出线回路及在电网中的送受关系 (1)主变容量2×180000kWA: (2)进出线名称、受送电关系及负荷性质 进出线回数 进出线编号及名称负荷性质送受关系 220kV进出线3回 252仿二线 综合用电 送受 253仿三线 综合用电 送受 255仿五线 风力发电 送受 220kV出线2回 251仿一线 综合用电 送 254仿四线 综合用电 送 110kV进出线2回 152仿六线 风力发电 送受 151联络线 110kV仿真变 送受 110kv出线3回 153仿七线 综合用电 送 154仿八线 综合用电 送 155仿九线 综合用电 送 35kV出线8回 351馈一线 工业用电 送 352馈二线 综合用电 送 353馈三线 工业用电 送 第1页
220kV 仿真变电站现场运行规程 第 1 页 1 适用范围及规范性引用文件 1.1 适用范围 本规程适用于 220kV 仿真变电站的现场操作、设备异常及事故处理、运行维护管理。 1.2 规范性引用文件 本规程依据《电业安全工作规程》、《电气事故处理规程》、《调度管理规程》、《变电运行规程》及部颁有 关的反事故技术措施和其他专业规程，并结合本站实际情况制定。 2 设备概况 2.1 变电站的性质、主设备接线方式、控制方式 （1）220kV 仿真变电站在电网上居重要地位，252 仿二线、253 仿三线与 220kV 输电网相连，255 仿五线和 152 仿六线与风电场相连，在地区电网中属于负荷变电站。 （2）本站安装有 180000kVA 主变压器 2 台，电压等级为 220/110/35kV（电气主接线见附图一），是具有“五 遥”功能的综合自动化变电站。 2.2 主变压器及无功设备容量、进出线回路及在电网中的送受关系 （1）主变容量 2 × 180000 kVA； （2）进出线名称、受送电关系及负荷性质 进出线回数 进出线编号及名称 负荷性质 送受关系 220kV 进出线 3 回 252 仿二线 综合用电 送受 253 仿三线 综合用电 送受 255 仿五线 风力发电 送受 220kV 出线 2 回 251 仿一线 综合用电 送 254 仿四线 综合用电 送 110kV 进出线 2 回 152 仿六线 风力发电 送受 151 联络线 110kV 仿真变 送受 110kV 出线 3 回 153 仿七线 综合用电 送 154 仿八线 综合用电 送 155 仿九线 综合用电 送 35kV 出线 8 回 351 馈一线 工业用电 送 352 馈二线 综合用电 送 353 馈三线 工业用电 送
220kV仿真变电站现场运行规程 354馈四线 综合用电 送 355馈五线 工业用电 356馈六线 综合用电 送 357馈七线 工业用电 358馈八线 综合用电 送 300站用变 站用电 (3)电气设备的正常运行方式 220kW双母线并列运行，212（母联）断路器合位：251、253、255、201、219电压互感器上I母运行： 252、254、202、229电压互感器上IⅡ母运行。219、229电压互感器互联转换开关在停用位置。 1号主变中性点220kW、110kV侧接地运行(210、110接地刀闸在合位)，2号主变中性点220kV、110kW 侧间隙接地运行(220、120接地刀闸在断开位置)，35kW侧经消弧线圈接地运行(310、320接地刀闸在合 闸位置)。 110kW双母线并列运行，112（母联）断路器合位：151、153、155、101、119电压互感器上I母运行： 152、154、102、129电压互感器上Ⅱ母运行。119、129电压互感器互联转换开关在停用位置. 35kW母线分支分段运行：301甲、300、351、352、355、319电压互感器上I母运行：301乙、356、357 360、329电压互感器上Ⅱ母运行：302甲、361、362、365、339电压互感器上Π运行：302乙、366、367 370、349电压互感器上V运行。电压互感器互联转换开关全部在停用位置。 35kW300所变运行，10kV所变空载运行。 直流系统整流装置供直流母线分段运行，两组蓄电池浮充状态。 (4)控制方式为当地监控集控变电站。 (5)无功设备容量 无功设备总容量为60000kwar,其中单台全容量分别为2×75000kvar,共四组。出线编号分别为：355 电容器1、360电容器11、365电容器Ⅲ、370电容器V。 2.3保护及自动装置的配置 (1)主变保护的配置 1号主变配置双套保护，许继B阳-801(802)微机变压器保护装置和南自BZ-5001微机变压器保护装置， 保护类型有： 主保护 弟动保护： 0s跳三侧(201、101、301甲、301Z) 本体瓦斯保护 跳三侧(201、101、301甲、301乙 有载调压瓦斯保护： 0s跳三侧(201、101、301甲、301乙) 压力释放保护： 0s跳三侧(201、101、301甲、301乙) 后备保护 (1)高压侧后各保护 高压侧复压过流【段延时1： 2.1s跳母联(212 高压侧复压过流【段延时2： 2.4s跳本侧(201) 高压侧复压过流【段延时3： 2.7s跳三侧(201、101、301甲、301乙) 第2页

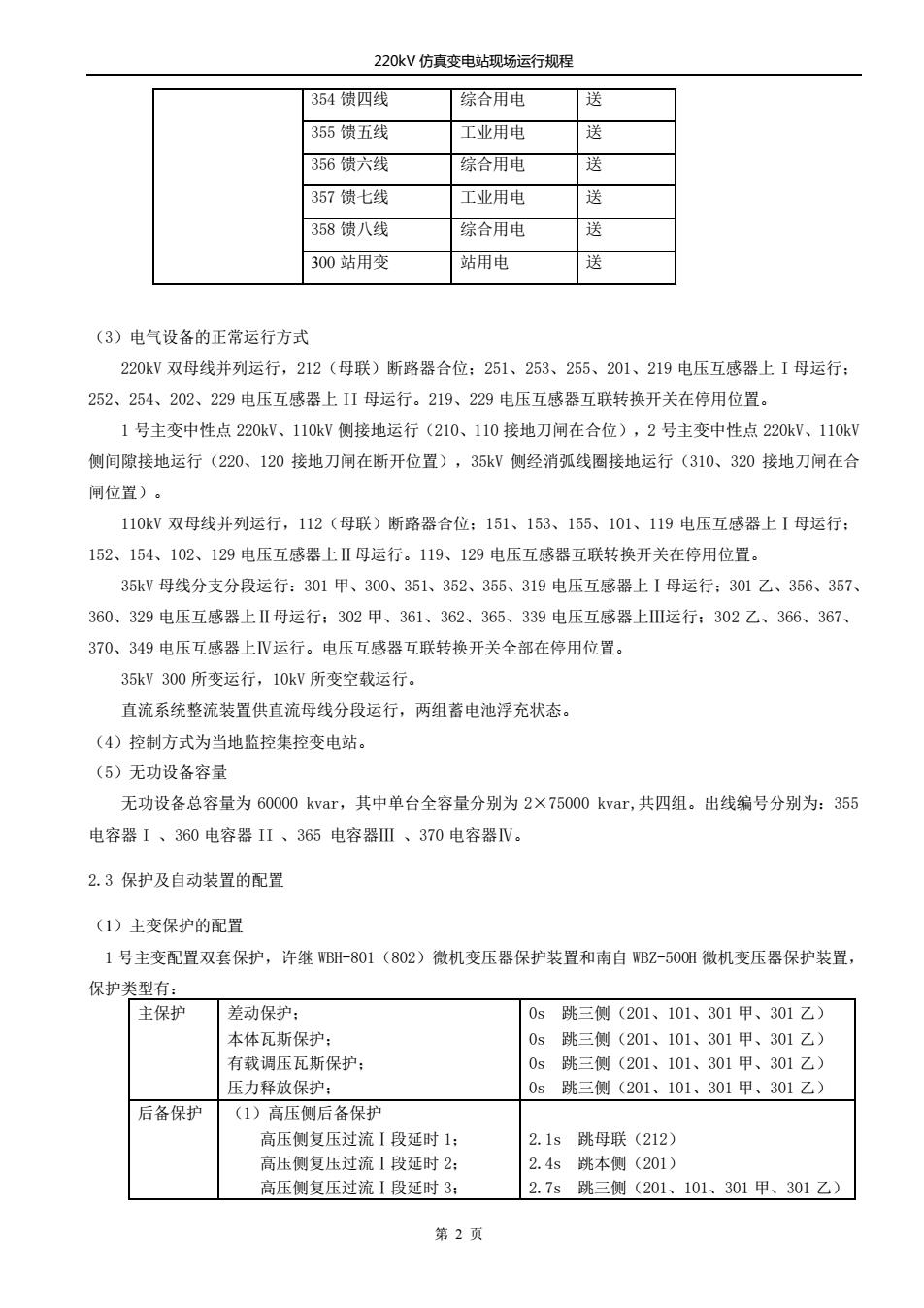

220kV 仿真变电站现场运行规程 第 2 页 354 馈四线 综合用电 送 355 馈五线 工业用电 送 356 馈六线 综合用电 送 357 馈七线 工业用电 送 358 馈八线 综合用电 送 300 站用变 站用电 送 （3）电气设备的正常运行方式 220kV 双母线并列运行，212（母联）断路器合位；251、253、255、201、219 电压互感器上 I 母运行； 252、254、202、229 电压互感器上 II 母运行。219、229 电压互感器互联转换开关在停用位置。 1 号主变中性点 220kV、110kV 侧接地运行（210、110 接地刀闸在合位），2 号主变中性点 220kV、110kV 侧间隙接地运行（220、120 接地刀闸在断开位置），35kV 侧经消弧线圈接地运行（310、320 接地刀闸在合 闸位置）。 110kV 双母线并列运行，112（母联）断路器合位；151、153、155、101、119 电压互感器上Ⅰ母运行； 152、154、102、129 电压互感器上Ⅱ母运行。119、129 电压互感器互联转换开关在停用位置。 35kV 母线分支分段运行：301 甲、300、351、352、355、319 电压互感器上Ⅰ母运行；301 乙、356、357、 360、329 电压互感器上Ⅱ母运行；302 甲、361、362、365、339 电压互感器上Ⅲ运行；302 乙、366、367、 370、349 电压互感器上Ⅳ运行。电压互感器互联转换开关全部在停用位置。 35kV 300 所变运行，10kV 所变空载运行。 直流系统整流装置供直流母线分段运行，两组蓄电池浮充状态。 （4）控制方式为当地监控集控变电站。 （5）无功设备容量 无功设备总容量为 60000 kvar，其中单台全容量分别为 2×75000 kvar,共四组。出线编号分别为：355 电容器 I 、360 电容器 II 、365 电容器Ⅲ 、370 电容器Ⅳ。 2.3 保护及自动装置的配置 （1）主变保护的配置 1 号主变配置双套保护，许继 WBH-801（802）微机变压器保护装置和南自 WBZ-500H 微机变压器保护装置， 保护类型有： 主保护 差动保护； 本体瓦斯保护； 有载调压瓦斯保护； 压力释放保护； 0s 跳三侧（201、101、301 甲、301 乙） 0s 跳三侧（201、101、301 甲、301 乙） 0s 跳三侧（201、101、301 甲、301 乙） 0s 跳三侧（201、101、301 甲、301 乙） 后备保护 （1）高压侧后备保护 高压侧复压过流Ⅰ段延时 1； 高压侧复压过流Ⅰ段延时 2； 高压侧复压过流Ⅰ段延时 3； 2.1s 跳母联（212） 2.4s 跳本侧（201） 2.7s 跳三侧（201、101、301 甲、301 乙）
220kV仿真变电站现场运行规程 高压侧方向零序I段延时1： 0.5s跳母联(212) 高压侧方向零序【段延时2： 10s 跳本侧(201) 高压侧方向零序Ⅱ段延时1： 2.1s 跳母联(212 高压侧方向零序Ⅱ段延时2： 2.4s 跳三侧(201、101、301甲、301乙) 高压侧间隙零序过流、过压 2.7s跳三侧(201、101、301甲、301乙) 2)中压侧后各保护 中压侧复压过流段延时1： 2.1s 跳母联(112 中压侧复压过流【段延时2： 2.4s跳本侧(101) 中压侧零序【段延时1： 0.5s跳母联(112) 中压侧零序1段征时2： 10s跳本侧(101) 中压侧零序Ⅱ段延时 2.15 跳母联(112 中压侧零序Ⅱ段延时2： 2.4s 跳三侧(201、101、301甲、301乙) 中压侧间隙零序过流、过压： 2.7s跳三侧(201、101、301甲、301乙) (3)低压侧后各保护 低压侧A分支复压过流I段延时】 .2s 跳本侧A分支(301甲 低压侧A分支复压过流【段延时2： 1.5s 跳三侧(201、101、301甲、301乙) 低压侧A分支速断： 0.3s 跳三侧(201、101、301甲、301乙) 低压侧B分支复压过流I段延时1： 19e 跳本侧B分支(301乙) 低压侧B分支复压过流I段延时2： 跳三侧(201、101、301甲、301乙 低压侧B分支速断： 0.3s 跳三侧(201、101、301甲、301乙 (4)过负荷 发信号 (5)温度保护 发信号 2号主变配置双套保护，南自PST-1200系列数字式变压器保护装置和南自SGT-756数字式变压器保护装置， 保护类型与1号主变保护相同。 (2)母线保护配置 220kV母线配置双套保护，许继WM什-800微机母线保护装置和南自-41B微机母线保护装置，保护类型 有： 主保护 母线差动保护 0s跳与故障母线相连的所有断路器 后备保护 断路器失灵保护： 0.5s跳与拒动断路器所在母线相连的所有断路器 过电流充电保护 0.5s跳母联(212)（正常不投） 10kV母线配置 一套保护，南自-41B微机母线保护装置，保护类型 主保护 母线差动保护 0s跳与故障母线相连的所有断路器 后备保护 衬由流充由保护 0.5s跳母联(212)（正常不投） 断路器失灵保护 (不投) 35kV母线不配保护 (3)220kV线路保护及自动装置配置 220kV251仿一线配置双套保护，四方CSC-103B数字式超高压线路保护装置和南瑞RCS931超高压线路电 流差动保护装置，保护类型有： 第3页
220kV 仿真变电站现场运行规程 第 3 页 高压侧方向零序Ⅰ段延时 1； 高压侧方向零序Ⅰ段延时 2； 高压侧方向零序Ⅱ段延时 1； 高压侧方向零序Ⅱ段延时 2； 高压侧间隙零序过流、过压； （2）中压侧后备保护 中压侧复压过流Ⅰ段延时 1； 中压侧复压过流Ⅰ段延时 2； 中压侧零序Ⅰ段延时 1； 中压侧零序Ⅰ段延时 2； 中压侧零序Ⅱ段延时 1； 中压侧零序Ⅱ段延时 2； 中压侧间隙零序过流、过压； （3）低压侧后备保护 低压侧 A 分支复压过流Ⅰ段延时 1； 低压侧 A 分支复压过流Ⅰ段延时 2； 低压侧 A 分支速断； 低压侧 B 分支复压过流Ⅰ段延时 1； 低压侧 B 分支复压过流Ⅰ段延时 2； 低压侧 B 分支速断； （4）过负荷 （5）温度保护 0.5s 跳母联（212） 1.0s 跳本侧（201） 2.1s 跳母联（212） 2.4s 跳三侧（201、101、301 甲、301 乙） 2.7s 跳三侧（201、101、301 甲、301 乙） 2.1s 跳母联（112） 2.4s 跳本侧（101） 0.5s 跳母联（112） 1.0s 跳本侧（101） 2.1s 跳母联（112） 2.4s 跳三侧（201、101、301 甲、301 乙） 2.7s 跳三侧（201、101、301 甲、301 乙） 1.2s 跳本侧 A 分支（301 甲） 1.5s 跳三侧（201、101、301 甲、301 乙） 0.3s 跳三侧（201、101、301 甲、301 乙） 1.2s 跳本侧 B 分支（301 乙） 1.5s 跳三侧（201、101、301 甲、301 乙） 0.3s 跳三侧（201、101、301 甲、301 乙） 发信号 发信号 2 号主变配置双套保护，南自 PST-1200 系列数字式变压器保护装置和南自 SGT-756 数字式变压器保护装置， 保护类型与 1 号主变保护相同。 （2）母线保护配置 220kV 母线配置双套保护，许继 WMH-800 微机母线保护装置和南自 WMZ-41B 微机母线保护装置，保护类型 有： 主保护 母线差动保护 0s 跳与故障母线相连的所有断路器 后备保护 断路器失灵保护； 过电流充电保护 0.5s 跳与拒动断路器所在母线相连的所有断路器 0.5s 跳母联（212）(正常不投) 110kV 母线配置一套保护，南自 WMZ-41B 微机母线保护装置，保护类型: 主保护 母线差动保护 0s 跳与故障母线相连的所有断路器 后备保护 过电流充电保护 断路器失灵保护 0.5s 跳母联（212）(正常不投) (不投) 35kV 母线不配保护。 （3）220kV 线路保护及自动装置配置 220kV 251 仿一线配置双套保护，四方 CSC-103B 数字式超高压线路保护装置和南瑞 RCS931 超高压线路电 流差动保护装置，保护类型有：
220kV仿真变电站现场运行规程 主保护 纵联距离保护 0s 跳251 光纤纵差保护 0s 跳25 后备保护 接地距离I段 0s跳251 接地距离Π段」 (不投) 接地距离川段 (不投) 相间距离I段 0s 跳251 相间距离川段 1.0s 跳251 相间距离Ⅲ段： 3.0s跳251 零序方向1段. 0s 跳251 零序方向Ⅱ段： .0s 跳251 零序方向Ⅲ段 2.0s跳251 其它 断路器失灵保护： 0.5s跳251所在母线上的所有断路器 二相不一致保护 0.5s跳251合闸相 综合重合闸（投单重） 0.8s 合251跳闸相 220kV252仿二线配置双套保护，南自PSL-603数字式电流差动保护装置和许继XH-802微机线路保护装 置，保护类型有： 主保护 高频闭锁距离保护 跳252 高须闭锁零序保扩 0s 跳252 后备保护 接地距离I段： 0s跳252 接地距离Π段： (不投) 接地距离Ⅲ段 (不投) 相间距离I段： 跳252 相间距离Ⅱ段： 1.0s跳252 相间亞离川段： 3.0s跳252 零序方向1段 跳252 零序方向段 1.0s跳252 零序方向川段： 2.0s跳252 其它 断路器失灵保护 0.5s跳252所在母线上的所有断路器 三相不一致保护 0.5s 跳252合闸相 综合重合闸（投单重） 0.8s合252跳闸相 220kW253仿三线配置双套保护，四方CSL101B数字式线路保护装置和南瑞RCS931超高压线路电流差动 保护装置，保护类型有： 主保护 高频闭锁距离保护： 0s跳253 高频闭锁零序保护： 0s跳253 光纤纵差保护 0s跳253 第4页
220kV 仿真变电站现场运行规程 第 4 页 主保护 纵联距离保护 光纤纵差保护 0s 跳 251 0s 跳 251 后备保护 接地距离Ⅰ段； 接地距离Ⅱ段； 接地距离Ⅲ段； 相间距离Ⅰ段； 相间距离Ⅱ段； 相间距离Ⅲ段； 零序方向Ⅰ段； 零序方向Ⅱ段； 零序方向Ⅲ段； 0s 跳 251 (不投) (不投) 0s 跳 251 1.0s 跳 251 3.0s 跳 251 0s 跳 251 1.0s 跳 251 2.0s 跳 251 其它 断路器失灵保护； 三相不一致保护； 综合重合闸（投单重） 0.5s 跳 251 所在母线上的所有断路器 0.5s 跳 251 合闸相 0.8s 合 251 跳闸相 220kV 252 仿二线配置双套保护，南自 PSL-603 数字式电流差动保护装置和许继 WXH-802 微机线路保护装 置，保护类型有： 主保护 高频闭锁距离保护； 高频闭锁零序保护 0s 跳 252 0s 跳 252 后备保护 接地距离Ⅰ段； 接地距离Ⅱ段； 接地距离Ⅲ段； 相间距离Ⅰ段； 相间距离Ⅱ段； 相间距离Ⅲ段； 零序方向Ⅰ段； 零序方向Ⅱ段； 零序方向Ⅲ段； 0s 跳 252 (不投) (不投) 0s 跳 252 1.0s 跳 252 3.0s 跳 252 0s 跳 252 1.0s 跳 252 2.0s 跳 252 其它 断路器失灵保护； 三相不一致保护； 综合重合闸（投单重） 0.5s 跳 252 所在母线上的所有断路器 0.5s 跳 252 合闸相 0.8s 合 252 跳闸相 220kV 253 仿三线配置双套保护，四方 CSL101B 数字式线路保护装置和南瑞 RCS931 超高压线路电流差动 保护装置，保护类型有： 主保护 高频闭锁距离保护； 高频闭锁零序保护； 光纤纵差保护 0s 跳 253 0s 跳 253 0s 跳 253
