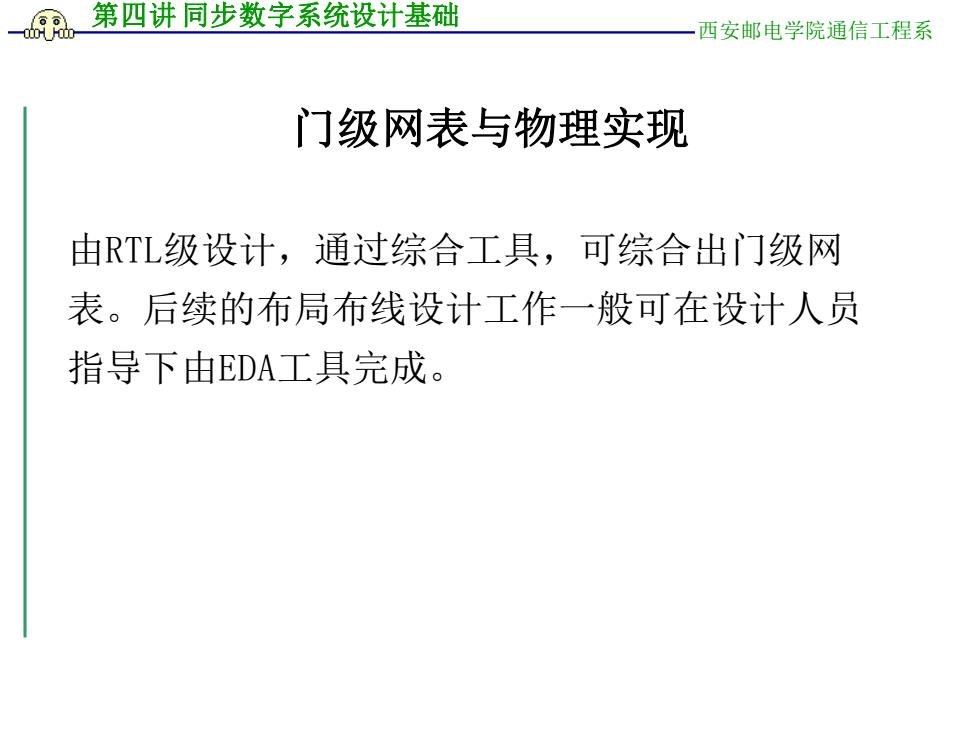

第四讲同步数字系统设计基础 西安邮电学院通信工程系 门级网表与物理实现 由TL级设计，通过综合工具，可综合出门级网 表。后续的布局布线设计工作一般可在设计人员 指导下由EDA工具完成
第四讲 同步数字系统设计基础 西安邮电学院通信工程系 门级网表与物理实现 由RTL级设计，通过综合工具，可综合出门级网 表。后续的布局布线设计工作一般可在设计人员 指导下由EDA工具完成

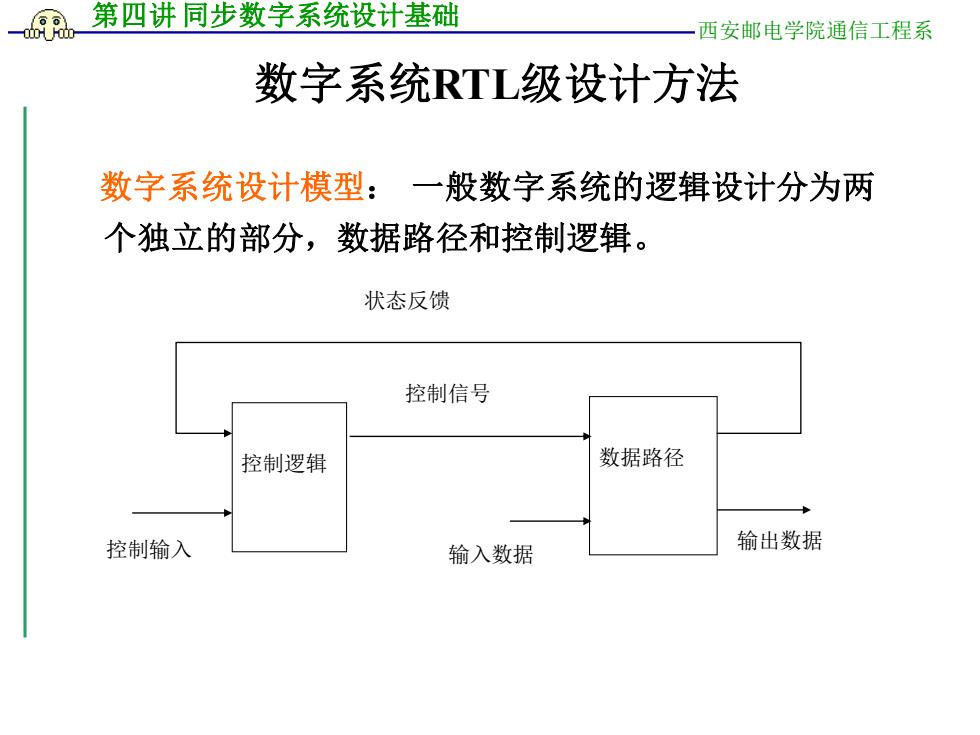

第四讲同步数字系统设计基础 西安邮电学院通信工程系 数字系统RTL级设计方法 数字系统设计模型：一般数字系统的逻辑设计分为两 个独立的部分，数据路径和控制逻辑。 状态反馈 控制信号 控制逻辑 数据路径 控制输入 输入数据 输出数据
第四讲 同步数字系统设计基础 西安邮电学院通信工程系 数字系统RTL级设计方法 数字系统设计模型： 一般数字系统的逻辑设计分为两 个独立的部分，数据路径和控制逻辑。 控制逻辑 数据路径 状态反馈 控制信号 输出数据 控制输入 输入数据

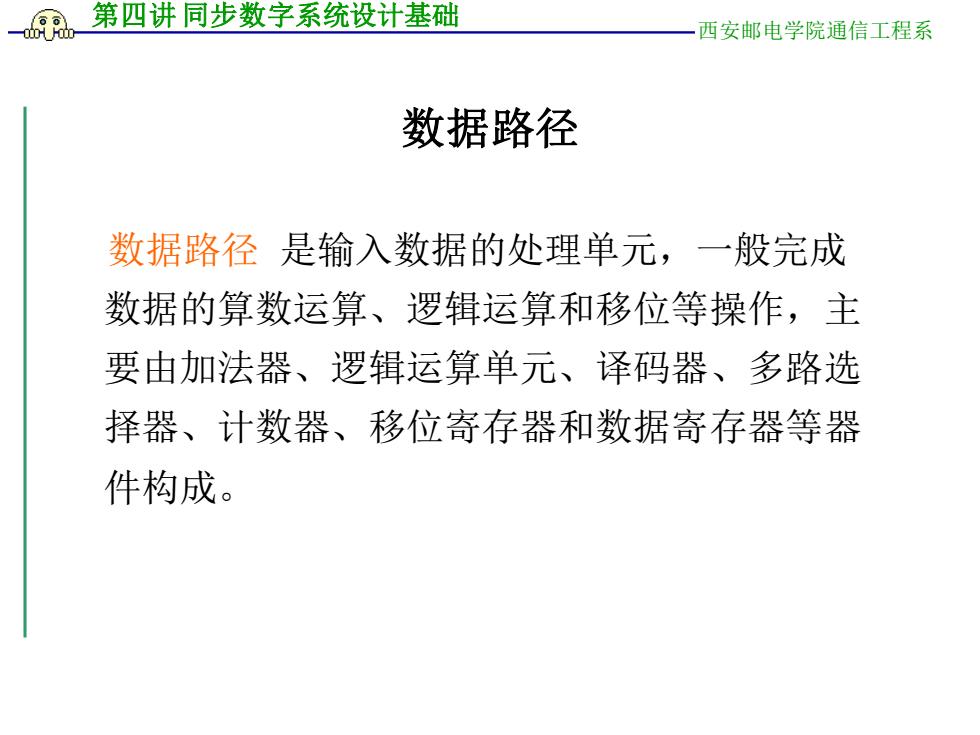

第四讲同步数字系统设计基础 西安邮电学院通信工程系 数据路径 数据路径是输入数据的处理单元，一般完成 数据的算数运算、逻辑运算和移位等操作，主 要由加法器、逻辑运算单元、译码器、多路选 择器、计数器、移位寄存器和数据寄存器等器 件构成
第四讲 同步数字系统设计基础 西安邮电学院通信工程系 数据路径 数据路径 是输入数据的处理单元，一般完成 数据的算数运算、逻辑运算和移位等操作，主 要由加法器、逻辑运算单元、译码器、多路选 择器、计数器、移位寄存器和数据寄存器等器 件构成

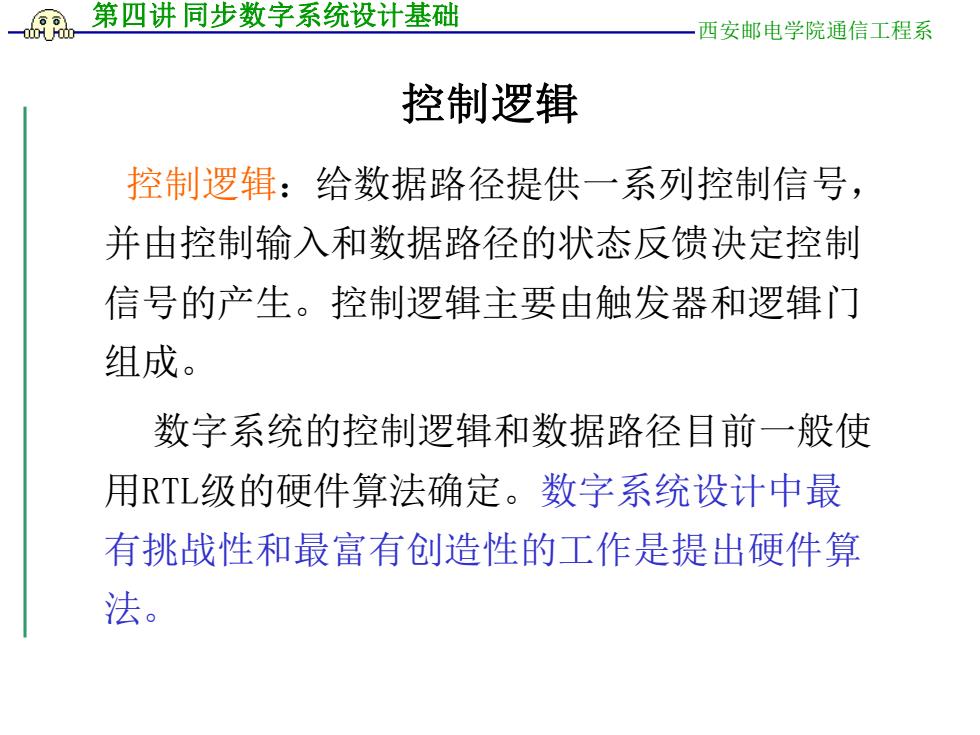

第四讲同步数字系统设计基础 西安邮电学院通信工程系 控制逻辑 控制逻辑：给数据路径提供一系列控制信号， 并由控制输入和数据路径的状态反馈决定控制 信号的产生。控制逻辑主要由触发器和逻辑门 组成。 数字系统的控制逻辑和数据路径日前一般使 用RTL级的硬件算法确定。数字系统设计中最 有挑战性和最富有创造性的工作是提出硬件算 法
第四讲 同步数字系统设计基础 西安邮电学院通信工程系 控制逻辑 控制逻辑：给数据路径提供一系列控制信号， 并由控制输入和数据路径的状态反馈决定控制 信号的产生。控制逻辑主要由触发器和逻辑门 组成。 数字系统的控制逻辑和数据路径目前一般使 用RTL级的硬件算法确定。数字系统设计中最 有挑战性和最富有创造性的工作是提出硬件算 法
