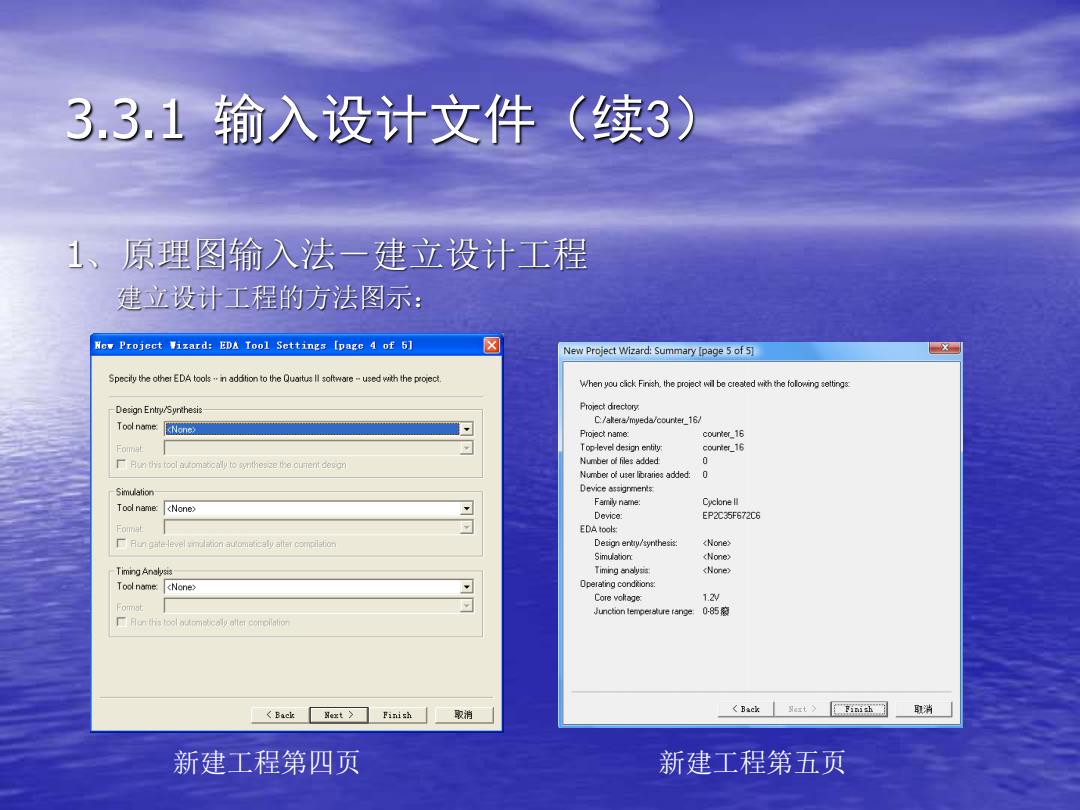

3.3.1输入设计文件（续3） 1、原理图输入法一建立设计工程 建立设计工程的方法图示： New Projeet Wizard:EDA Tool Settings [page 4 of 51 New Project Wizard:Summary [page 5 of 5] Whenck Fnshtheil be cefot -Design Entry/Synthesis Projec name courter_16 Tcoleveldesignenlthy Nubet iiadded Number of user raries added:0 Device Tool name <None> Famiy name Cyclone ll Device EP2C35F672C6 EDA tools: Deig/synthsis <Nones Simuation <None> Timing Analysis Timing nys <None> Dperaing condon aeaege Corevge Back 8et)ih取消 〈ack8t>即消 新建工程第四页 新建工程第五页
3.3.1 输入设计文件（续3） 1、原理图输入法－建立设计工程 建立设计工程的方法图示： 新建工程第四页 新建工程第五页

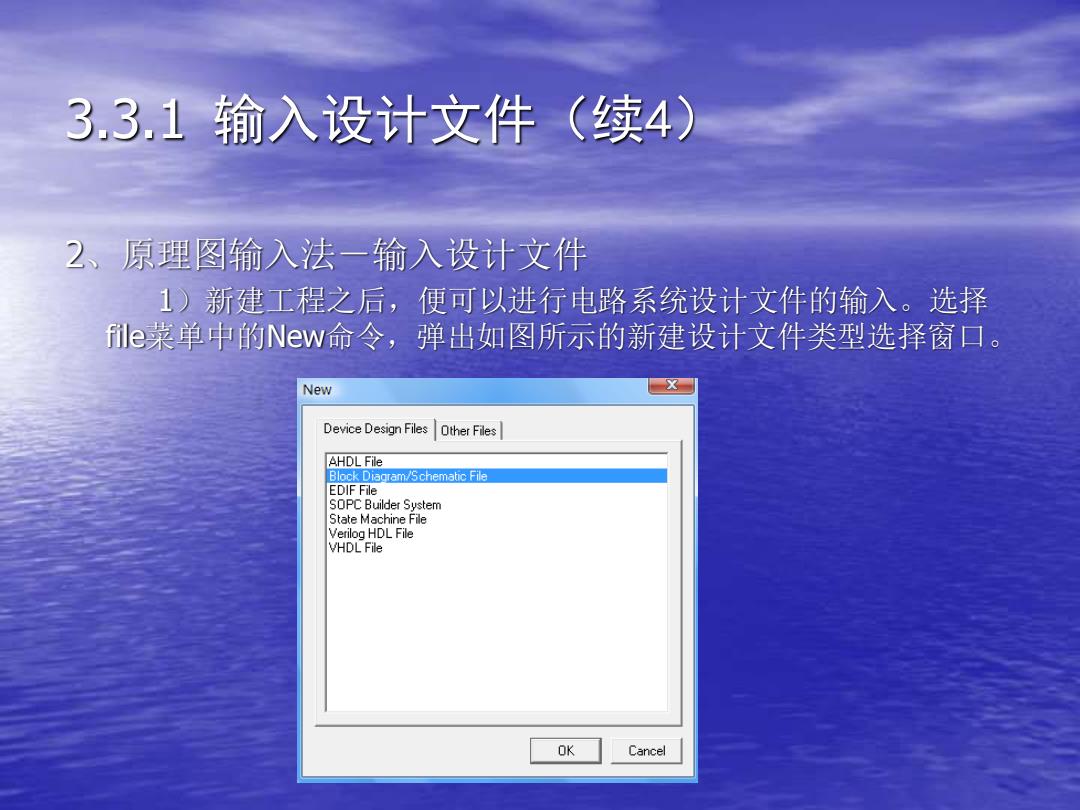

3.3.1输入设计文件（续4） 2、原理图输入法一输入设计文件 1)新建工程之后，便可以进行电路系统设计文件的输入。选择 fle菜单中的New命令，弹出如图所示的新建设计文件类型选择窗口。 New X Device Design Files Other Files AHDL File Block Diagram/Schematic File EDIF File SOPC Builder System State Machine File Verilog HDL File VHDL File ok☐Cancel
3.3.1 输入设计文件（续4） 2、原理图输入法－输入设计文件 1）新建工程之后，便可以进行电路系统设计文件的输入。选择 file菜单中的New命令，弹出如图所示的新建设计文件类型选择窗口

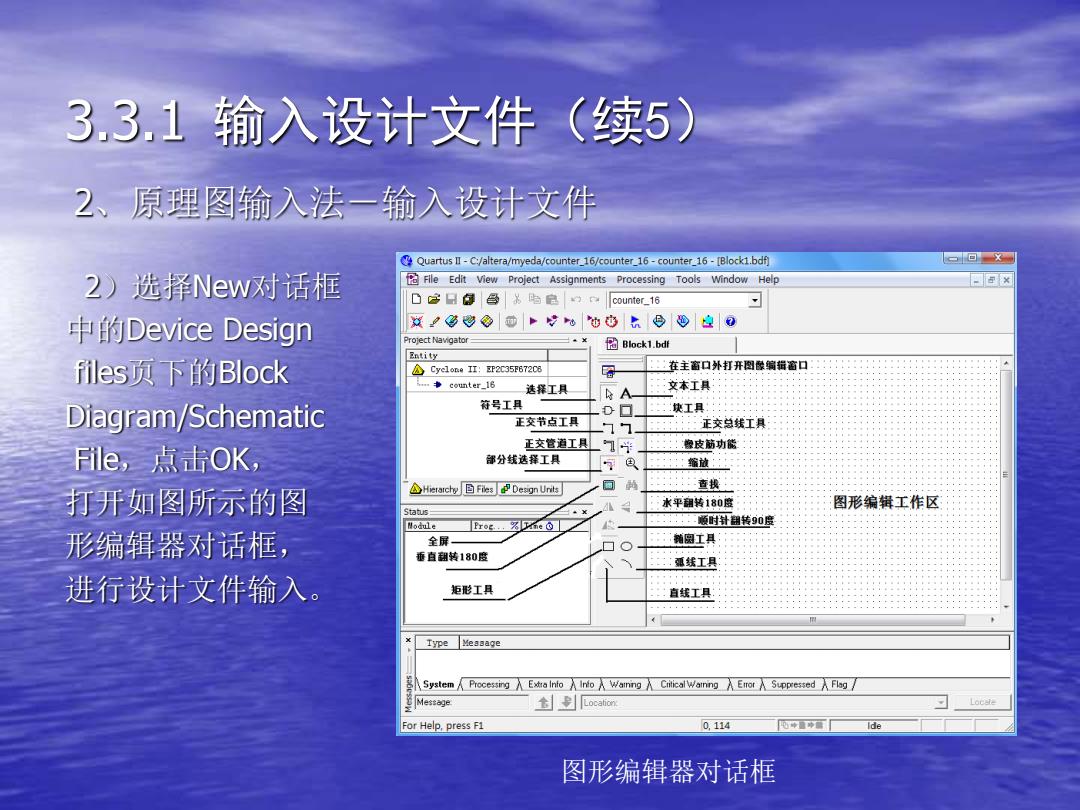

3.3.1输入设计文件（续5) 2、原理图输入法一输入设计文件 Quartus II-C:/altera/myeda/counter_16/counter_16-counter_16-[Block1.bdf] 一回X 2)选择New对话框 File Edit View Project Assignments Processing Tools Window Help ▣× D3日每台为哈自counter16 中的Device Design 领2g必⊙@之地地恋六®®煌0 roject Navigator f图Block1.bdf Entity f1les页下的Block △Cy1om。TT:2F2C35FB7208 在主窗口外打开图酸编指窗口 ,◆counter16 选释工具 文本工具 AA— Diagram/Schematic 符号工具 正交节点工具 门门：正交总线工 正交管道工具 File,点击OK, 宁：皮筋功能 部分线选择工具 打开如图所示的图 △Hie3chs因Files Design Unit 查找 水平翻转180度 图形编辑工作区 顺时针翻转90度 形编辑器对话框， 全屏 :辅阅工具 垂直翻转180度 二：弧线工县 进行设计文件输入。 矩形工具 直线工具 Type Measage Message: 金是Location: 习Loc For Help,press F1 0,114 四中工 图形编辑器对话框
3.3.1 输入设计文件（续5） 2）选择New对话框 中的Device Design files页下的Block Diagram/Schematic File，点击OK， 打开如图所示的图 形编辑器对话框， 进行设计文件输入。 图形编辑器对话框 2、原理图输入法－输入设计文件

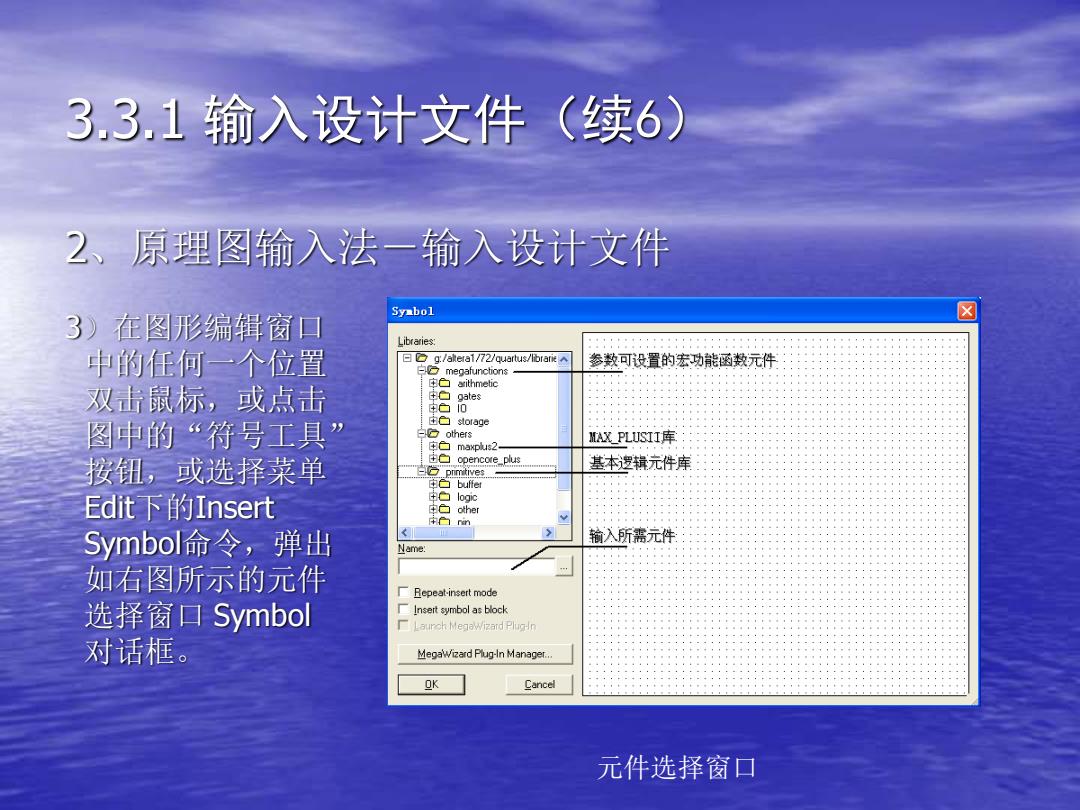

3.3.1输入设计文件（续6) 2、原理图输入法一输入设计文件 Syabol ④ 3)在图形编辑窗口 中的任何一个位置 g:/altera1/72/quartus/librarie 参数可设置的宏功能函数元件 双击鼠标，或点击 图中的“符号工具” others MAX PLUSII库 按钮，或选择菜单 基本逻辑元件库 中be Edit下的Insert Symbol命令，弹出 输入所需元件 如右图所示的元件 Repeat-insert mode 选择窗口Symbol 厂Insert symbol as block 对话框。 Megawizard Pugin Manager. K Cancel 元件选择窗口
3.3.1 输入设计文件（续6） 2、原理图输入法－输入设计文件 3）在图形编辑窗口 中的任何一个位置 双击鼠标，或点击 图中的“符号工具” 按钮，或选择菜单 Edit下的Insert Symbol命令，弹出 如右图所示的元件 选择窗口 Symbol 对话框。 元件选择窗口

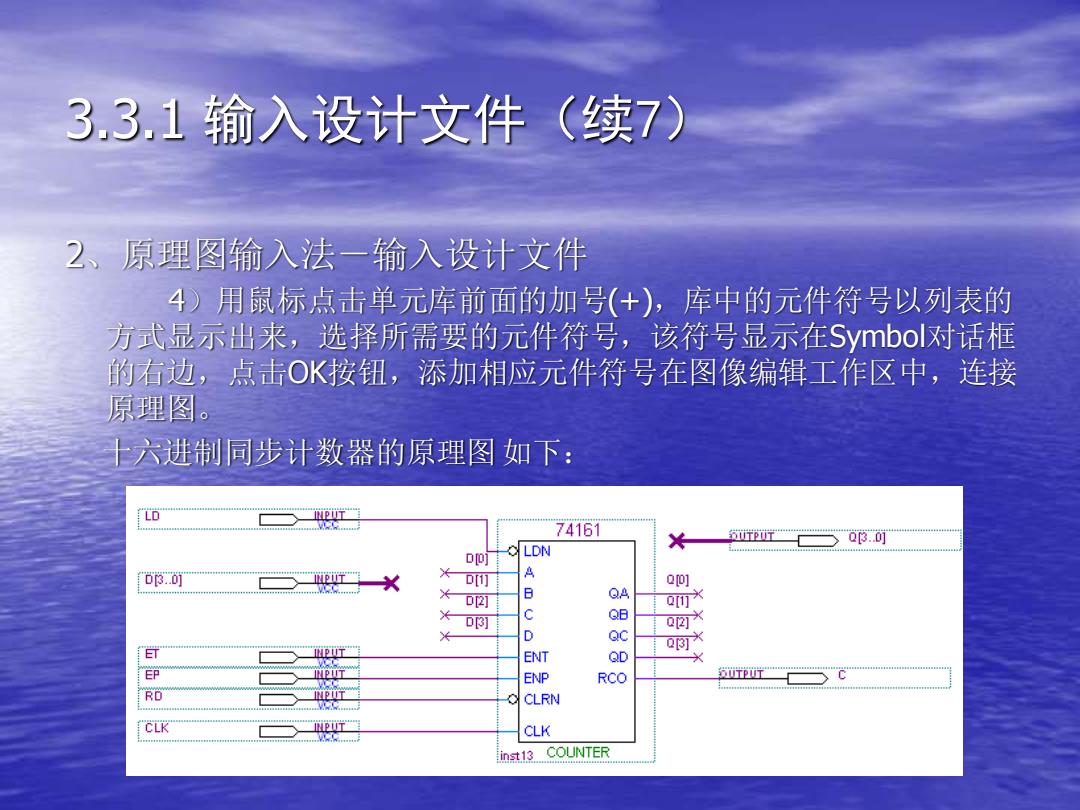

3.3.1输入设计文件（续7) 2、原理图输入法一输入设计文件 4)用鼠标点击单元库前面的加号(+)，库中的元件符号以列表的 方式显示出来，选择所需要的元件符号，该符号显示在Symbol对话框 的右边，点击OK按钮，添加相应元件符号在图像编辑工作区中，连接 原理图。 十六进制同步计数器的原理图如下： 0 74161 T5o邛.可 D[o] LDN o3.可 D[1] QA Q[] 0 QB 0 QC 啊 T ENT QD EP ENP RCO RD CLRN CLK CLK inst13 COUNTER
3.3.1 输入设计文件（续7） 2、原理图输入法－输入设计文件 4）用鼠标点击单元库前面的加号(+)，库中的元件符号以列表的 方式显示出来，选择所需要的元件符号，该符号显示在Symbol对话框 的右边，点击OK按钮，添加相应元件符号在图像编辑工作区中，连接 原理图。 十六进制同步计数器的原理图 如下：
