第三章 集成开发平台Quartus川操作基础
第三章 集成开发平台QuartusⅡ操作基础
主要内容 ·QuartusⅡ软件的安装方法和工程的基本设计流程； 通过简单的实例演示各流程以及常用工具的使用 方法，熟悉QuartusⅡ软件的用户界面、常用工具 和设计流程： ·宏功能模块的配置和SignalTapⅡ逻辑分析仪的使 用方法
主要内容 • QuartusⅡ软件的安装方法和工程的基本设计流程； • 通过简单的实例演示各流程以及常用工具的使用 方法，熟悉QuartusⅡ软件的用户界面、常用工具 和设计流程； • 宏功能模块的配置和SignalTapⅡ逻辑分析仪的使 用方法

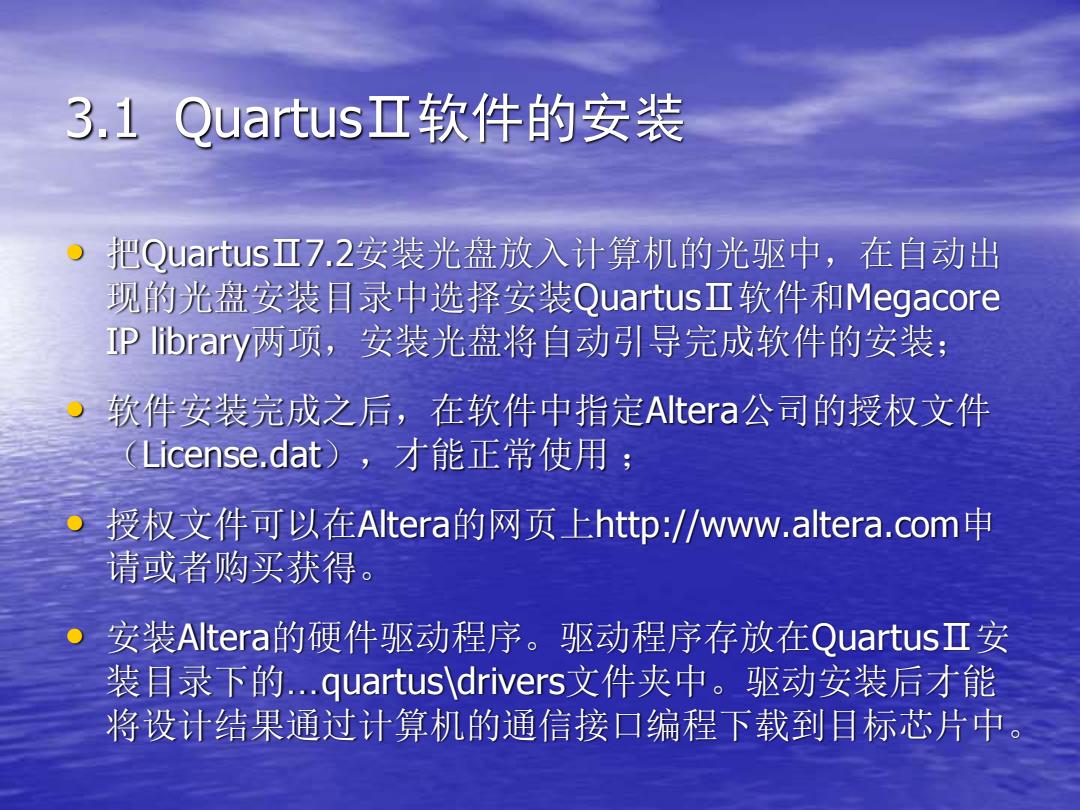

3.1 QuartusⅡ软件的安装 把QuartusⅡ7.2安装光盘放入计算机的光驱中，在自动出 现的光盘安装目录中选择安装Quartus.Ⅱ软件和Megacore IP library两项，安装光盘将自动引导完成软件的安装： ·软件安装完成之后，在软件中指定Altera公司的授权文件 (License.dat),才能正常使用： ·授权文件可以在Altera的网页上http:/www.altera.com申 请或者购买获得。 ·安装Altera的硬件驱动程序。驱动程序存放在QuartusⅡ安 装目录下的..quartus\drivers文件夹中。驱动安装后才能 将设计结果通过计算机的通信接口编程下载到目标芯片中：
3.1 QuartusⅡ软件的安装 • 把QuartusⅡ7.2安装光盘放入计算机的光驱中，在自动出 现的光盘安装目录中选择安装QuartusⅡ软件和Megacore IP library两项，安装光盘将自动引导完成软件的安装； • 软件安装完成之后，在软件中指定Altera公司的授权文件 （License.dat），才能正常使用 ； • 授权文件可以在Altera的网页上http://www.altera.com申 请或者购买获得。 • 安装Altera的硬件驱动程序。驱动程序存放在QuartusⅡ安 装目录下的…quartus\drivers文件夹中。驱动安装后才能 将设计结果通过计算机的通信接口编程下载到目标芯片中
3.2 QuartusⅡ软件的用户界面 启动Quartus]Ⅱ软件后默认的界面主要由标题栏、菜单栏 工具栏、资源管理窗口、 编译状态显示窗口、信息显示窗口和 工程工作区等部分组成。 &QuartusⅡ 标题栏 File Edit View Project Assignments Processing Tools Window Help 莱单栏 0含日@川量陷启 效g购必四方w的商0四立自 工具栏 roject Navigator Entity ACompilation Hierarchy 资源管理窗口 A西BRA △Hierarchy自Fles Design Urits Status 工程工作区 Module ☐Ero.3imeO 编译信息窗口 Documentation Type Message 信息显示窗口 装\5 ystem Processing入E袖a Inio入nio入Waning入CriticalWamning入Eiror Suppressed Fla)/ Message: 金」」Location Looate
3.2 QuartusⅡ软件的用户界面 启动QuartusⅡ软件后默认的界面主要由标题栏、菜单栏、 工具栏、资源管理窗口、编译状态显示窗口、信息显示窗口和 工程工作区等部分组成
3.2 QuartusⅡ软件的用户界面（续1） 标题栏 标题栏中显示当前工程的路径和工程名。 菜单栏 菜单栏主要由文件(File)、编辑(Edit)、视图 (VIew)、工程(Project)、资源分(Assignments 操作(Processing)、工具(Tools)、窗口(Window) 和帮助(Help)等下拉菜单组成。 ·工具栏 工具栏中包含了常用命令的快捷图标。 ·资源管理窗口 资源管理窗口用于显示当前工程中所有相关的资源文 件
3.2 QuartusⅡ软件的用户界面（续1） • 标题栏 标题栏中显示当前工程的路径和工程名。 • 菜单栏 菜单栏主要由文件（File）、编辑（Edit）、视图 （View）、工程（Project）、资源分（Assignments）、 操作（Processing）、工具（Tools）、窗口（Window） 和帮助（Help）等下拉菜单组成。 • 工具栏 工具栏中包含了常用命令的快捷图标。 • 资源管理窗口 资源管理窗口用于显示当前工程中所有相关的资源文 件
