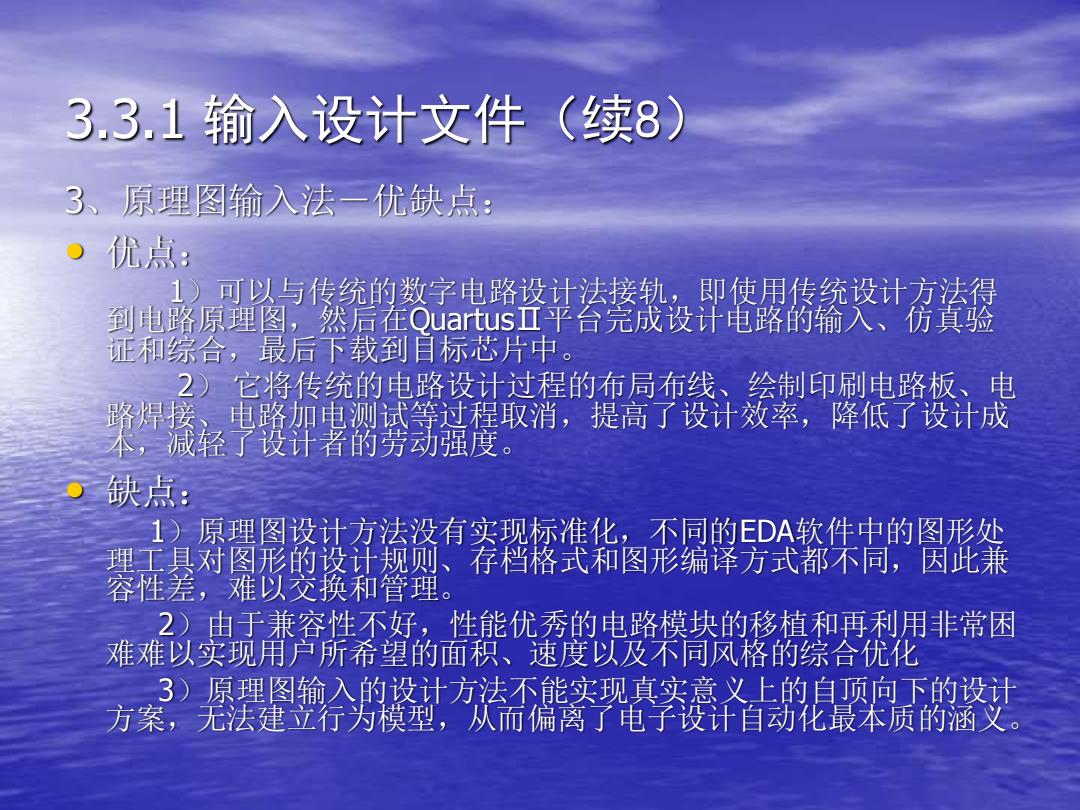

3.3.1输入设计文件（续8) 3、原理图输入法一优缺点： 。优点： 1)可以与传统的数字电路设计法接轨，即使用传统设计方法得 到电路原理☒，然后在Quartus.五平台莞成设计电路的输入、仿真验 证和综合，最后下载到自标芯片中 2)它将传统的电路设计过程的布局布线、绘制印刷电路板、电 路焊接、电路加电测试等过程取消，提高了设计效率，降低了设计成 本，减轻了设计者的劳动强度。 ·缺点： 1)原理图设计方法没有实现标准化，不同的EDA软件中的图形处 王县对图形的设计规贝、存档格式和图形编译方式都不同，因此缣 容性差，难以交换和管理。 2)由于兼容性不好，性能优秀的电路模块的移植和再利用非常困 难难以实现用户所希望的面积、速度以及不同风格的综合优化 3)原理图输入的设计方法不能实现真实意义上的自顶向下的设计 方案，无法建立行为模型，从而偏离了电字设计自动化最本质的涵艾
3.3.1 输入设计文件（续8） 3、原理图输入法－优缺点： • 优点： 1）可以与传统的数字电路设计法接轨，即使用传统设计方法得 到电路原理图，然后在QuartusⅡ平台完成设计电路的输入、仿真验 证和综合，最后下载到目标芯片中。 2） 它将传统的电路设计过程的布局布线、绘制印刷电路板、电 路焊接、电路加电测试等过程取消，提高了设计效率，降低了设计成 本，减轻了设计者的劳动强度。 • 缺点： 1）原理图设计方法没有实现标准化，不同的EDA软件中的图形处 理工具对图形的设计规则、存档格式和图形编译方式都不同，因此兼 容性差，难以交换和管理。 2）由于兼容性不好，性能优秀的电路模块的移植和再利用非常困 难难以实现用户所希望的面积、速度以及不同风格的综合优化 3）原理图输入的设计方法不能实现真实意义上的自顶向下的设计 方案，无法建立行为模型，从而偏离了电子设计自动化最本质的涵义

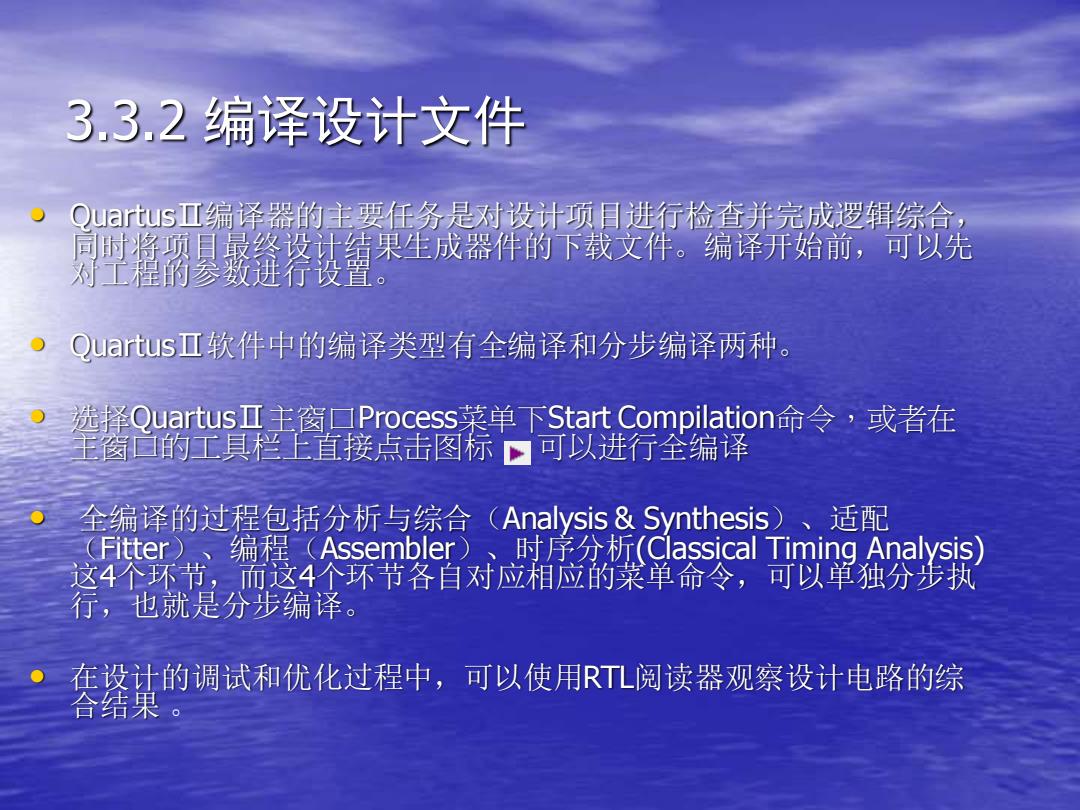

3.3.2编译设计文件 QuartusⅡ编译器的主要任务是对设计项目进行检查并完成逻辑综合， 司时修项具最终设让雪果生成器件的下载文件。编译开始前，可以先 为对上程的参数进行设置。 ·QuartusⅡ软件中的编译类型有全编译和分步编译两种。 。选择QuartusⅡ主窗▣Process菜单下Start Compilation命令，或者在 主窗亡的工具栏上直接点击图标。可以进行全编译 ● 全编译的过程包括分析与综合(Analysis&Synthesis)、适配 Fitter)、编程(Assembler) 时序分析(Classical Timing Analysis) 这4个环节，而这4个环节各自对应相应的菜单命令，可以单独分步执 行，也就是分步编译。 在设计的调试和优化过程中，可以使用TL阅读器观察设计电路的综
3.3.2 编译设计文件 • QuartusⅡ编译器的主要任务是对设计项目进行检查并完成逻辑综合， 同时将项目最终设计结果生成器件的下载文件。编译开始前，可以先 对工程的参数进行设置。 • QuartusⅡ软件中的编译类型有全编译和分步编译两种。 • 选择QuartusⅡ主窗口Process菜单下Start Compilation命令，或者在 主窗口的工具栏上直接点击图标 可以进行全编译 • 全编译的过程包括分析与综合（Analysis & Synthesis）、适配 （Fitter）、编程（Assembler）、时序分析(Classical Timing Analysis) 这4个环节，而这4个环节各自对应相应的菜单命令，可以单独分步执 行，也就是分步编译。 • 在设计的调试和优化过程中，可以使用RTL阅读器观察设计电路的综 合结果
